双速电动机控制电路图

双速电动机控制电路图

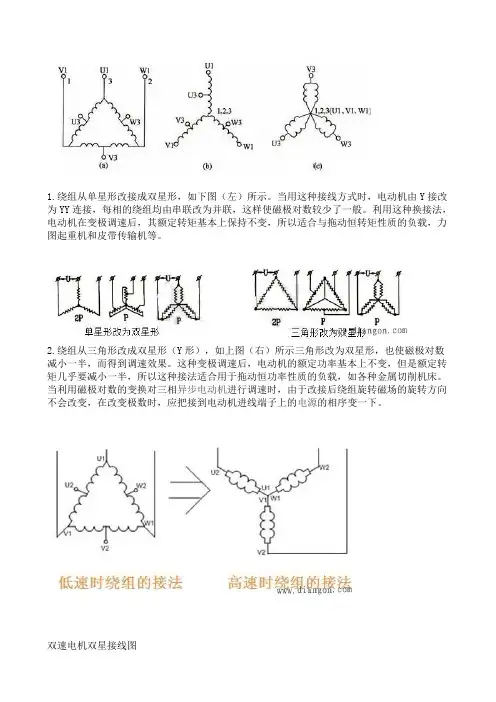

双速异步电动机改变转速可采用改变绕组的接线方法来实现。如下图所示的电路接线图中，KM1为电动机三角形连接接触器，KM2、KM3为双星形连接接触器，SB2为低速起动按钮，SB3为高速起动按钮。

合上电源开关Q，按下起动按钮SB2,接通接触器线圈KM1电源，同时切断接触器KM2、KM3的电源，接触器KM1得电并自锁，使电动机定子绕组接成三角形，按低速起动运转。

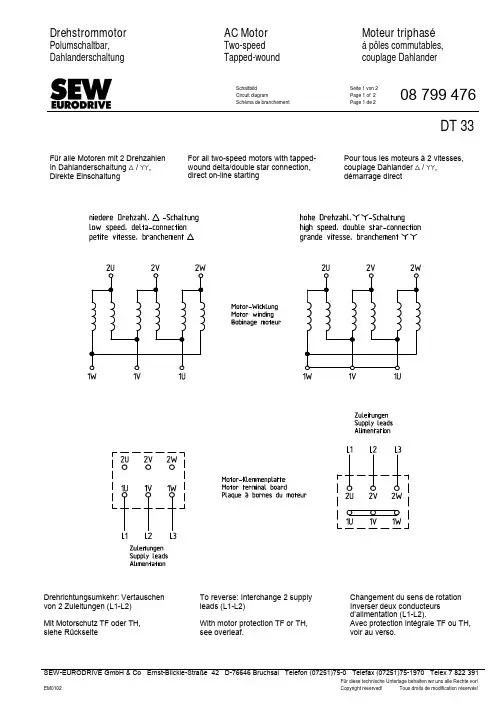

双速异步电动机启动控制电路图

如需电动机高速运转，可按下按钮SB3,

KM1的线圈断电释放，主触点断开，自锁触点断开，互锁触点闭合。当SB3按到底时，SB3的常开触点闭合，接触器KM2、KM3线圈同时得电，经KM2、KM3常开触点串联组成的自锁电路自锁，KM2、KM3主触点闭合，将电动机定子绕组接成双星形，以髙速度运转。

本电路可直接按下SB3,使定子绕组接成双星形，以高速度运转。按下SB1电动机停止旋转。
