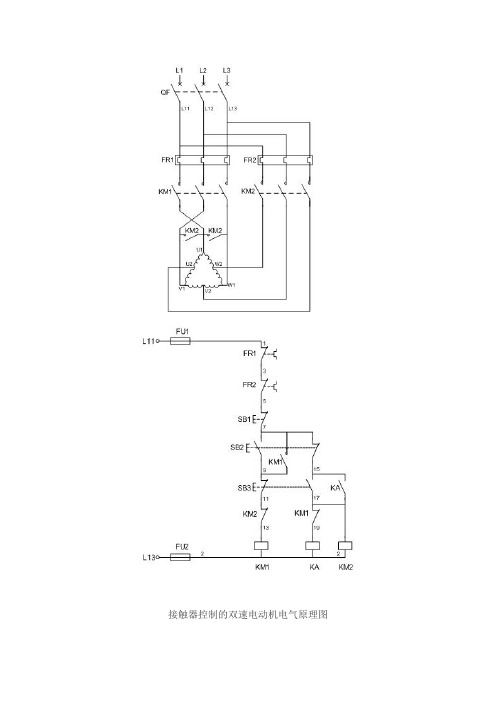

接触器控制的双速电动机电气原理图一、双速电动机简介双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。
根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。
这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机。
此图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。
∴转速比＝2／1＝2二、控制电路分析1、合上空气开关QF引入三相电源2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。
电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。
3、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。
其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。
同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。
KM2的辅助常开触点断开，防KM1误动。
4、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。
5、此控制回路中SB2的常开触点与KM1线圈串联，SB2的常闭触点与KM2线圈串联，同样SB3按钮的常闭触点与KM1线圈串联，SB3的常开于KM2线圈串联，这种控制就是按钮的互锁控制，保证△与YY两种接法不可能同时出现，同时KM2辅助常闭触点接入KM1线圈回路，KM1辅助常闭触点接入KM2线圈回路，也形成互锁控制。

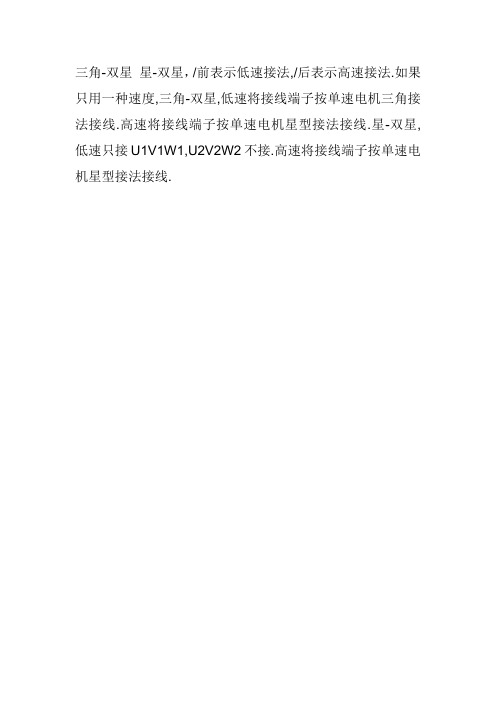

三角-双星星-双星，/前表示低速接法,/后表示高速接法.如果只用一种速度,三角-双星,低速将接线端子按单速电机三角接法接线.高速将接线端子按单速电机星型接法接线.星-双星,低速只接U1V1W1,U2V2W2不接.高速将接线端子按单速电机星型接法接线.接触器控制的双速电动机电气原理图一、双速电动机简介双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。
根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。
这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机。
此图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。
∴转速比＝2／1＝2二、控制电路分析1、合上空气开关QF引入三相电源2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。
电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。
3、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。
其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。
同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。
KM2的辅助常开触点断开，防KM1误动。
4、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。
双速电机接线原理图接触器控制的双速电动机电气原理图一、双速电动机简介双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。
根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。
这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机。
此图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。
∴转速比＝2／1＝2二、控制电路分析1、合上空气开关QF引入三相电源2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。
电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。
3、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。
其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。
同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。
KM2的辅助常开触点断开，防KM1误动。
4、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。
5、此控制回路中SB2的常开触点与KM1线圈串联，SB2的常闭触点与KM2线圈串联，同样SB3按钮的常闭触点与KM1线圈串联，SB3的常开于KM2线圈串联，这种控制就是按钮的互锁控制，保证△与YY两种接法不可能同时出现，同时KM2辅助常闭触点接入KM1线圈回路，KM1辅助常闭触点接入KM2线圈回路，也形成互锁控制。
双速电动机变速控制电路按时间原那么组成的双速感应电动机控制电路双速电动机是变极调速中最常见的一种形式，它是通过改变电动机定子绕组接线来改变极对数，从而改变电动机运行速度，其中定子绕组△形接线对应低速，而YY形接线对应高速。
电路如下列图：［看图思路］由电工学原理可知，电动机的转速与电动机的磁极对数有关，改变电动机的磁极对数即可改变其转速。
对于笼形感应电动机来讲，可通过改变定子绕组的连接，即可改变定子绕组中电流流动的方向，形成不同的磁极对数，来改变电动机的转速。
双速电动机的定子绕组的每相由两个线圈连接而成， 线圈之 间有导线引出，如图〔a 〕所示，也就是说，定子绕组有 6个引出端，即U1〔 W2、V1〔 U2〕、W1 〔V2〕、U3 V3、W3图〔b 〕、〔 c 〕为A /YY 〔4极/2极〕定子绕组接线示意图。
〔a 〕嶷组形式(b) △接祛Li Lj Lj (c) ¥Y 接法一高速其中〔b〕表示三相定子绕组按△形〔U1、VI、W1接电源L1、L2、L3,而接线端U3 V3、W3悬空〕,此时每相绕组中的线圈①、② 串联，电流方向如图〔b〕中虚线箭头所示，此时电动机以4极运行，为低速。
假设将电动机定子绕组的3个接线端子U3 V3、W3接三相交流电源，而将另外3个引线U1、VI、W1连接在一起，那么原来三相定子绕组的△形接线变为YY形接线，如图〔c〕所示，WjR6 o b Li L J L JYY接法一高速此时每相绕组中的线圈①、②并联，电流方向如图中的实线箭头所示，于是电动机以2极高速运行。
两种接线方式交换使磁极对数减少一半，其转速增加一倍。
必须注意，从一种接法改为另一种接法时，为了保证旋转方向不变，应把电源相序反过来，如图〔c〕所示。
R>-<? C g Ao o o Li Li L±(c) YY接法一高速在电机控制原理图中，KM1为电动机定子绕组△形接法连接接触器，KM2 KM3为定子绕组YY运转的控制电路。
