双速电动机控制电路

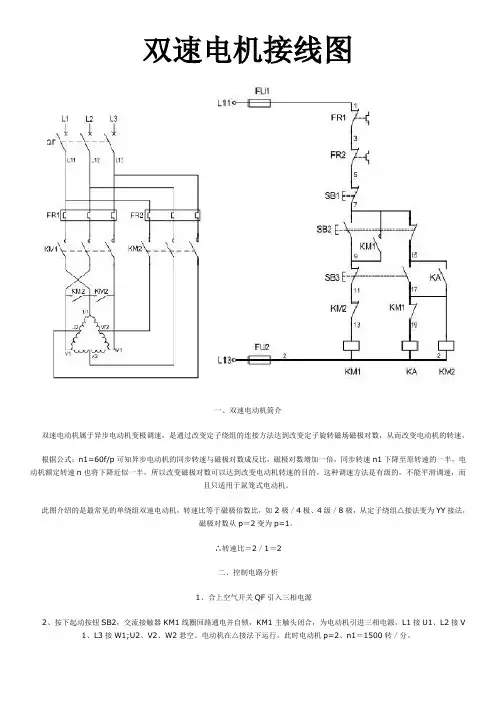

双速电机接线图一、双速电动机简介双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。

根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。

这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机。

此图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。

∴转速比＝2／1＝2二、控制电路分析1、合上空气开关QF引入三相电源2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。

电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。

3、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。

其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。

同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。

KM2的辅助常开触点断开，防KM1误动。

4、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。

5、此控制回路中SB2的常开触点与KM1线圈串联，SB2的常闭触点与KM2线圈串联，同样SB3按钮的常闭触点与KM1线圈串联，SB3的常开于KM2线圈串联，这种控制就是按钮的互锁控制，保证△与YY两种接法不可能同时出现，同时KM2辅助常闭触点接入KM1线圈回路，KM1辅助常闭触点接入KM2线圈回路，也形成互锁控制。

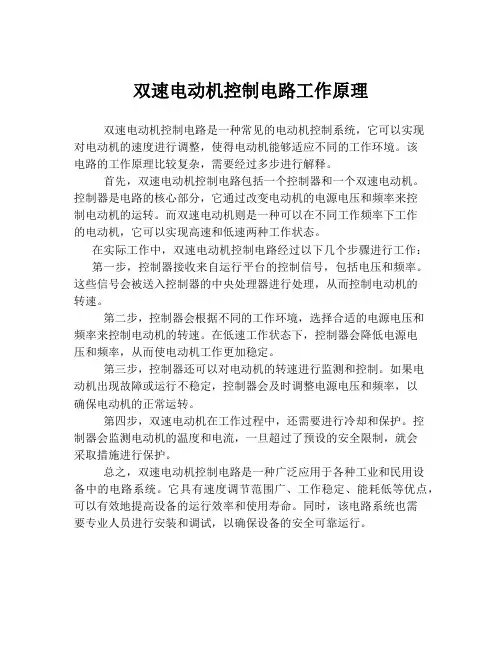

双速电动机控制电路工作原理
双速电动机控制电路是一种常见的电动机控制系统，它可以实现
对电动机的速度进行调整，使得电动机能够适应不同的工作环境。

该
电路的工作原理比较复杂，需要经过多步进行解释。

首先，双速电动机控制电路包括一个控制器和一个双速电动机。

控制器是电路的核心部分，它通过改变电动机的电源电压和频率来控
制电动机的运转。

而双速电动机则是一种可以在不同工作频率下工作
的电动机，它可以实现高速和低速两种工作状态。

在实际工作中，双速电动机控制电路经过以下几个步骤进行工作：第一步，控制器接收来自运行平台的控制信号，包括电压和频率。

这些信号会被送入控制器的中央处理器进行处理，从而控制电动机的
转速。

第二步，控制器会根据不同的工作环境，选择合适的电源电压和
频率来控制电动机的转速。

在低速工作状态下，控制器会降低电源电
压和频率，从而使电动机工作更加稳定。

第三步，控制器还可以对电动机的转速进行监测和控制。

如果电
动机出现故障或运行不稳定，控制器会及时调整电源电压和频率，以
确保电动机的正常运转。

第四步，双速电动机在工作过程中，还需要进行冷却和保护。

控
制器会监测电动机的温度和电流，一旦超过了预设的安全限制，就会
采取措施进行保护。

总之，双速电动机控制电路是一种广泛应用于各种工业和民用设
备中的电路系统。

它具有速度调节范围广、工作稳定、能耗低等优点，可以有效地提高设备的运行效率和使用寿命。

同时，该电路系统也需
要专业人员进行安装和调试，以确保设备的安全可靠运行。

一、
如图1所示为接触器控制双速电动机电路，即用按钮和接触器来控制电动机高速、低速
控制线路，其中SB1、 KM1控制电动机低速运行；SB2、 KM2、KM3控制电动机高速运
行。

图1 接触器控制双速电动机电路
二、分析
1．△形低速起动运行：
SB1
常闭触头先分断对KM2、KM3联锁
按下 KM1自锁触头
闭合自锁 SB1常开触头后闭合 KM1KM1主触头闭合
KM1联锁触头分
断对KM2、KM3
联锁
电动机M 接成△形低速起动运行
2．YY形高速起动运行：
KM1自锁触头分断，
解除自锁
SB2常闭触头先分断KM1KM1主触头分断
按下KM1
SB2常开触头后闭合
KM2、KM3M接成YY形KM2、KM3线圈KM2、KM3主触头闭合高速起动运行
同时得电KM2、KM3联锁触头分断对KM1联锁
在控制电路中，按钮SB1、SB2、SB3、热继电器辅助触点属于控制信号，应作为PLC 的输入量分配接线端子；而接触器线圈属于被控对象，应作为PLC的输出量分配接线端子。

现对其进行PLC改造。

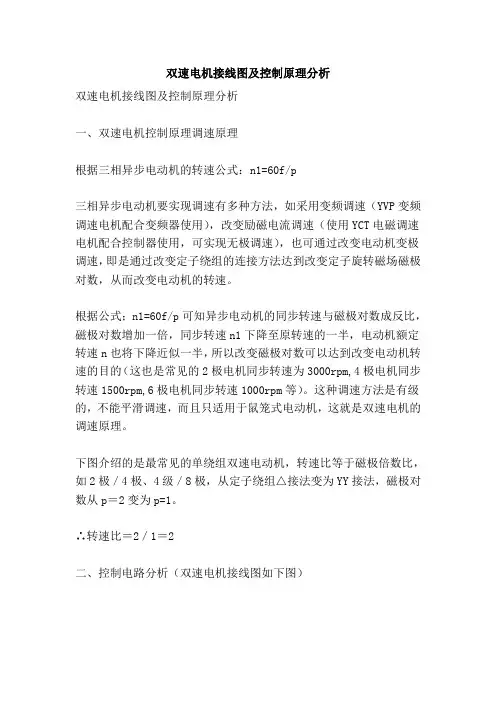

双速电机接线图及控制原理分析
双速电机接线图及控制原理分析
一、双速电机控制原理调速原理
根据三相异步电动机的转速公式：n1=60f/p
三相异步电动机要实现调速有多种方法，如采用变频调速（YVP变频调速电机配合变频器使用），改变励磁电流调速（使用YCT电磁调速电机配合控制器使用，可实现无极调速），也可通过改变电动机变极调速，即是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。

根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的（这也是常见的2极电机同步转速为3000rpm,4极电机同步转速1500rpm,6极电机同步转速1000rpm等）。

这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机，这就是双速电机的调速原理。

下图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。

∴转速比＝2／1＝2
二、控制电路分析（双速电机接线图如下图）。

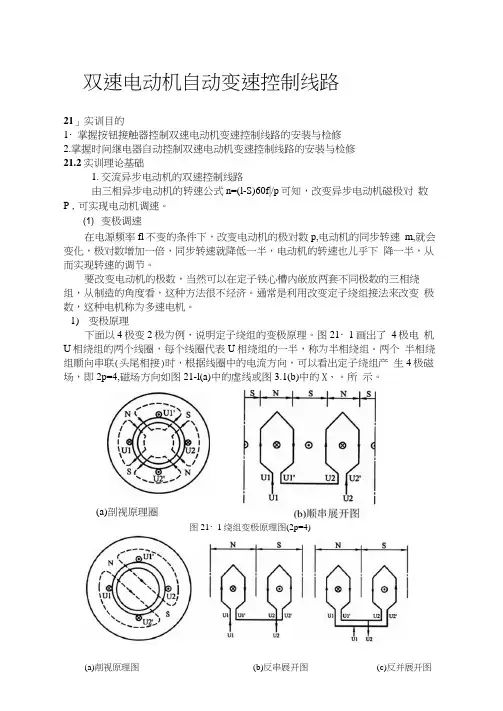

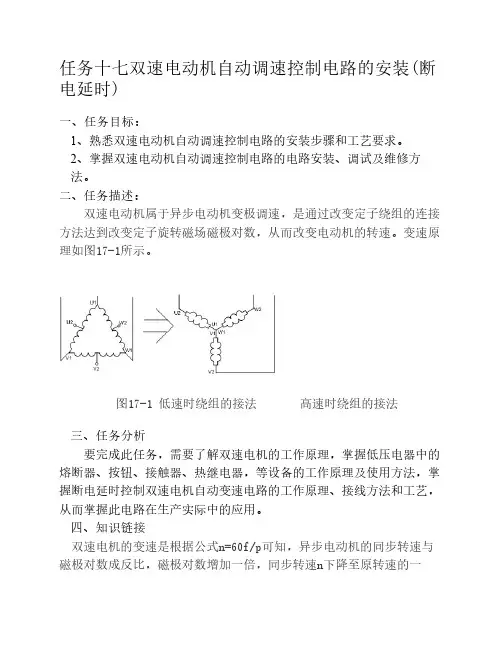

双速电动机自动变速控制线路21」实训目的1・掌握按钮接触器控制双速电动机变速控制线路的安装与检修2.掌握时间继电器自动控制双速电动机变速控制线路的安装与检修21.2实训理论基础1.交流异步电动机的双速控制线路由三相异步电动机的转速公式n=(l-S)60f|/p可知，改变异步电动机磁极对数P，可实现电动机调速。

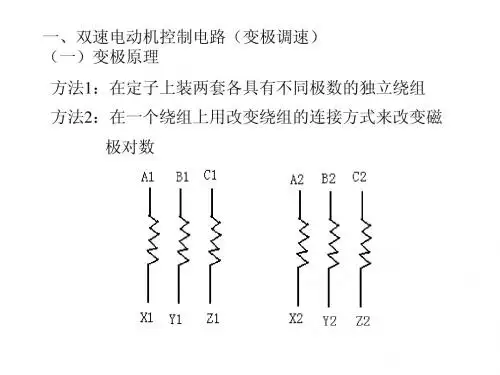

(1)变极调速在电源频率fl不变的条件下，改变电动机的极对数p,电动机的同步转速m,就会变化，极对数增加一倍，同步转速就降低一半，电动机的转速也儿乎下降一半，从而实现转速的调节。

要改变电动机的极数，当然可以在定子铁心槽内嵌放两套不同极数的三相绕组，从制造的角度看，这种方法很不经济。

通常是利用改变定子绕组接法来改变极数，这种电机称为多速电机。

1)变极原理下面以4极变2极为例，说明定子绕组的变极原理。

图21・1画岀了4极电机U相绕组的两个线圈，每个线圈代表U相绕组的一半，称为半相绕组。

两个半相绕组顺向串联(头尾相接)时，根据线圈中的电流方向，可以看出定子绕组产生4极磁场，即2p=4,磁场方向如图21-l(a)中的虚线或图3.1(b)中的X、。

所示。

(a)剖视原理圈图21・1绕组变极原理图(2p=4)(a)削视原理图(b)反串展开图(c)反并展开图图21・2绕组变极原理图（2p=2）如果将两个半相绕组的连接方式改为图211所示的样子，即使其中的一个半相绕组U2、U2'中电流反向，这时定子绕组便产生2极磁场，即2p=2o山此可见，使定子每相的一半绕组中电流改变方向，就可改变磁极对数。

2）三种常用的变极接线方式图21・3示出了三种常用的变极接线方式的原理图，其中图21-3a）表示由单星形联结改接成并联的双星形联结；图21-3b）表示山单星形联结改接成反向宙联的单星形联结；图21-3c）表示山三角形联结改接成双星形联结。

山图可见，这三种接线方式都是使每相的一半绕组内的电流改变了方向，因而定子磁场的极对数减少一半。

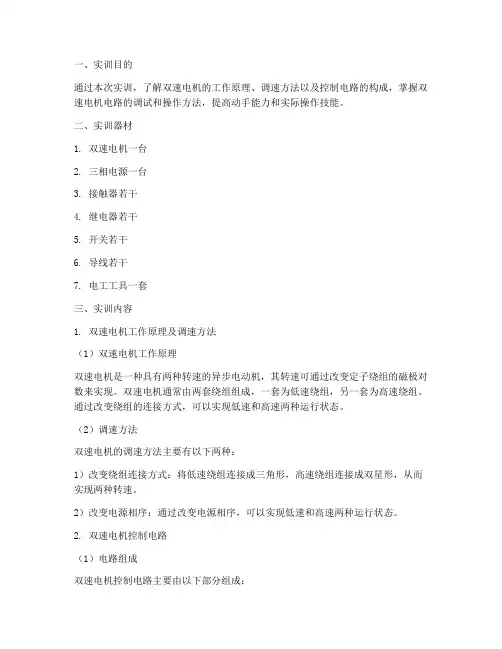

一、实训目的通过本次实训，了解双速电机的工作原理、调速方法以及控制电路的构成，掌握双速电机电路的调试和操作方法，提高动手能力和实际操作技能。

二、实训器材1. 双速电机一台2. 三相电源一台3. 接触器若干4. 继电器若干5. 开关若干6. 导线若干7. 电工工具一套三、实训内容1. 双速电机工作原理及调速方法（1）双速电机工作原理双速电机是一种具有两种转速的异步电动机，其转速可通过改变定子绕组的磁极对数来实现。

双速电机通常由两套绕组组成，一套为低速绕组，另一套为高速绕组。

通过改变绕组的连接方式，可以实现低速和高速两种运行状态。

（2）调速方法双速电机的调速方法主要有以下两种：1）改变绕组连接方式：将低速绕组连接成三角形，高速绕组连接成双星形，从而实现两种转速。

2）改变电源相序：通过改变电源相序，可以实现低速和高速两种运行状态。

2. 双速电机控制电路（1）电路组成双速电机控制电路主要由以下部分组成：1）主电路：包括双速电机、接触器、继电器等。

2）控制电路：包括按钮、开关、继电器线圈等。

（2）电路原理1）低速运行：按下低速按钮SB1，接触器KM1线圈通电，KM1主触头闭合，为低速绕组提供三相电源，电机低速运行。

2）高速运行：按下高速按钮SB2，接触器KM1线圈断电，KM1主触头断开，同时接触器KM2线圈通电，KM2主触头闭合，为高速绕组提供三相电源，电机高速运行。

3. 双速电机电路调试与操作（1）调试步骤1）检查电路接线是否正确。

2）接通三相电源，检查电源电压是否正常。

3）按下低速按钮SB1，观察电机是否低速运行。

4）按下高速按钮SB2，观察电机是否高速运行。

（2）操作步骤1）启动电机：按下低速按钮SB1，电机低速运行。

2）停止电机：按下停止按钮SB3，电机停止运行。

3）切换速度：按下高速按钮SB2，电机切换至高速运行。

四、实训总结通过本次实训，我掌握了双速电机的工作原理、调速方法以及控制电路的构成。

接触器控制的双速电动机电气原理接触器控制的双速电动机电气原理图一、双速电动机简介双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。

根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。

这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机。

此图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。

∴转速比＝2／1＝2二、控制电路分析1、合上空气开关QF引入三相电源2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。

电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。

3、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。

其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。

同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。

KM2的辅助常开触点断开，防KM1误动。

4、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。

5、此控制回路中SB2的常开触点与KM1线圈串联，SB2的常闭触点与KM2线圈串联，同样SB3按钮的常闭触点与KM1线圈串联，SB3的常开于KM2线圈串联，这种控制就是按钮的互锁控制，保证△与YY两种接法不可能同时出现，同时KM2辅助常闭触点接入KM1线圈回路，KM1辅助常闭触点接入KM2线圈回路，也形成互锁控制。

双速电机接线原理图接触器控制的双速电动机电气原理图一、双速电动机简介双速电动机属于异步电动机变极调速,是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数,从而改变电动机的转速;根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比,磁极对数增加一倍,同步转速n1下降至原转速的一半,电动机额定转速n也将下降近似一半,所以改变磁极对数可以达到改变电动机转速的目的;这种调速方法是有级的,不能平滑调速,而且只适用于鼠笼式电动机;此图介绍的是最常见的单绕组双速电动机,转速比等于磁极倍数比,如2极／4极、4级／8极,从定子绕组△接法变为YY接法,磁极对数从p＝2变为p=1;∴转速比＝2／1＝2二、控制电路分析1、合上空气开关QF引入三相电源2、按下起动按钮SB2,交流接触器KM1线圈回路通电并自锁,KM1主触头闭合,为电动机引进三相电源,L1接U1、L2接V1、L3接W1;U2、V2、W2悬空;电动机在△接法下运行,此时电动机p=2、n1＝1500转／分;3、若想转为高速运转,则按SB3按钮,SB3的常闭触点断开使接触器KM1线圈断电,KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离;其辅助常闭触头恢复为闭合,为KM2线圈回路通电准备;同时接触器KM2线圈回路通电并自锁,其常开触点闭合,将定子绕组三个首端U1、V1、W1连在一起,并把三相电源L1、L2、L3引入接U2、V2、W2,此时电动机在YY接法下运行,这时电动机p=1,n1＝3000转／分;KM2的辅助常开触点断开,防KM1误动;4、FR1、FR2分别为电动机△运行和YY运行的过载保护元件;5、此控制回路中SB2的常开触点与KM1线圈串联,SB2的常闭触点与KM2线圈串联,同样SB3按钮的常闭触点与KM1线圈串联,SB3的常开于KM2线圈串联,这种控制就是按钮的互锁控制,保证△与YY两种接法不可能同时出现,同时KM2辅助常闭触点接入KM1线圈回路,KM1辅助常闭触点接入KM2线圈回路,也形成互锁控制;三、定子接线图如下低速时绕组的接法高速时绕组的接法。

双速电动机控制电路图
双速异步电动机改变转速可采用改变绕组的接线方法来实现。

如下图所示的电路接线图中，KM1为电动机三角形连接接触器，KM2、KM3为双星形连接接触器，SB2为低速起动按钮，SB3为高速起动按钮。

合上电源开关Q，按下起动按钮SB2,接通接触器线圈KM1电源，同时切断接触器KM2、KM3的电源，接触器KM1得电并自锁，使电动机定子绕组接成三角形，按低速起动运转。

双速异步电动机启动控制电路图
如需电动机高速运转，可按下按钮SB3,
KM1的线圈断电释放，主触点断开，自锁触点断开，互锁触点闭合。

当SB3按到底时，SB3的常开触点闭合，接触器KM2、KM3线圈同时得电，经KM2、KM3常开触点串联组成的自锁电路自锁，KM2、KM3主触点闭合，将电动机定子绕组接成双星形，以髙速度运转。

本电路可直接按下SB3,使定子绕组接成双星形，以高速度运转。

按下SB1电动机停止旋转。
