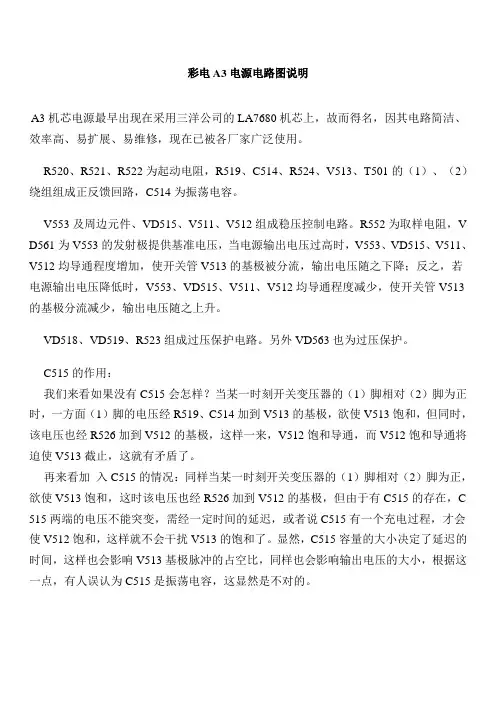

彩电A3电源电路图说明
A3机芯电源最早出现在采用三洋公司的LA7680机芯上，故而得名，因其电路简洁、效率高、易扩展、易维修，现在已被各厂家广泛使用。
R520、R521、R522为起动电阻，R519、C514、R524、V513、T501的（1）、（2）绕组组成正反馈回路，C514为振荡电容。
V553及周边元件、VD515、V511、V512组成稳压控制电路。R552为取样电阻，VD561为V553的发射极提供基准电压，当电源输出电压过高时，V553、VD515、V511、V512均导通程度增加，使开关管V513的基极被分流，输出电压随之下降；反之，若电源输出电压降低时，V553、VD515、V511、V512均导通程度减少，使开关管V513的基极分流减少，输出电压随之上升。
VD518、VD519、R523组成过压保护电路。另外VD563也为过压保护。
C515的作用：
我们来看如果没有C515会怎样？当某一时刻开关变压器的（1）脚相对（2）脚为正时，一方面（1）脚的电压经R519、C514加到V513的基极，欲使V513饱和，但同时，该电压也经R526加到V512的基极，这样一来，V512饱和导通，而V512饱和导通将迫使V513截止，这就有矛盾了。
再来看加 入C515的情况：同样当某一时刻开关变压器的（1）脚相对（2）脚为正，欲使V513饱和，这时该电压也经R526加到V512的基极，但由于有C515的存在，C515两端的电压不能突变，需经一定时间的延迟，或者说C515有一个充电过程，才会使V512饱和，这样就不会干扰V513的饱和了。显然，C515容量的大小决定了延迟的时间，这样也会影响V513基极脉冲的占空比，同样也会影响输出电压的大小，根据这一点，有人误认为C515是振荡电容，这显然是不对的。
A3电源维修经验
1. C515失效烧开关管
海信使用的三星V3 屏等离子电视，社会拥有量很大。随着时间的推移，该系列产品正逐渐进入维修期。等离子彩电上的主板和AV 板由于大家经常接触，都比较熟悉，这里不作介绍。由于等离子电源是和屏电路一起由三星公司成套提供，维修配件和维修资料都相对匮乏，给维修人员地检修带来了相当大的难度。由于各厂家换板的周期长，并且还不一定能申领到备件，这就导致了我们必须要对电源进行元器件的维修。下面主要介绍一下，该系列机型用的三星V3 屏等离子电源的工作原理与常见故障的检修。
整机电源电压产生流程方框图：
图1 等离子V3 屏电源方框图
上面是根据检修经验所得而绘制成的电压产生方框图，从上图可以看出，每一个电源电压的产生，都是需要有前提条件的。也就是说，后级电压的产生，都是建立在前级工作正常的条件下的。如果前级电压不能正常产生，后级的电压肯定不正常。大家只要明白了某一路电压的产生条件，就会准确找到相应的故障部位。
一、进线抗干扰电路及VSB（待机5V）电压形成电路：
AC 220V 经插座CN8001 进入后，经F8001 进入SA8001、R8005、C8004、C8096、L8002、RA8001、R8004、C8003、C8008、C8006 组成的过压保护电路和前级进线抗干扰电路。滤除干扰信号后的交流电压分成两路，一路送到由L8003 等元器件组成的下一级抗干扰电路，如图2 所示：
图2 二级进线抗干扰电路
另一路经F8002、D8007、C8017 整流滤波后，形成不稳定的300V 直流电压。该电压经过T8001 的＃2 脚～＃1 脚绕组加到IC8003（TOP223PN）的＃5 脚。TOP223PN 的内部方框图如图3 所示，5VSB 形成电路如图4 所示：
图3 TOP223P 内部方框图 图4 5VSB 电压形成电路
IC8003 进入工作状态，从T8001 的次级绕组整流滤波（D8014、C8018）后，形成VSB（+5V）电压，给主板CPU 供电。该电压还经D8015 隔离后，产生F/B-VCC 电压给后级电路的稳压部分供电；同时，VSB 电压经过R8035 使LED8003 点亮（绿色）。T8001的另一组绕组感应出的信号，经D8006、C8016 整流滤波后，形成18V 的电压加到Q8012的发射极，Q8012 处于截止状态。

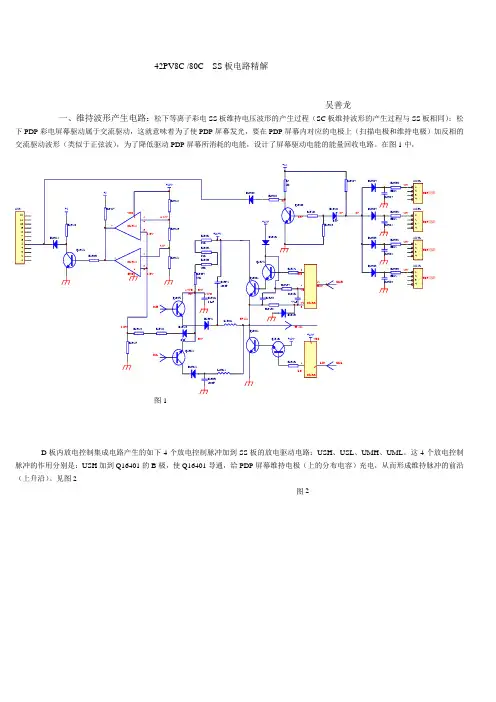

42PV8C /80C SS板电路精解
吴善龙
一、维持波形产生电路：松下等离子彩电SS板维持电压波形的产生过程（SC板维持波形的产生过程与SS板相同）：松下PDP彩电屏幕驱动属于交流驱动，这就意味着为了使PDP屏幕发光，要在PDP屏幕内对应的电极上（扫描电极和维持电极）加反相的交流驱动波形（类似于正弦波），为了降低驱动PDP屏幕所消耗的电能，设计了屏幕驱动电能的能量回收电路。在图1中，
图1
D板内放电控制集成电路产生的如下4个放电控制脉冲加到SS板的放电驱动电路：USH、USL、UMH、UML。这4个放电控制脉冲的作用分别是：USH加到Q16401的B极，使Q16401导通，给PDP屏幕维持电极（上的分布电容）充电，从而形成维持脉冲的前沿（上升沿）。见图2
图2 1234SS53A1234SS56A
1234SS54A1234SS55A PDP屏插座PDP屏插座PDP屏插座PDP屏插座R16290RES2R16291RES2R16292RES2R16293RES2C16284C16285C16283C16282D16284D16284D16283D16283+15R16284D162826.8VR16282R16283Q16280R?1KR16280D16280Q16041Q16051C162018.8uFR1603427KR1603356KR1603282KR1603182K+187VD16041L16001C160711000PD16051C160921000PUSHUSLQ16001Q16021L1601114L INUMLIC16131R161611L OQ16161+15V12H INUMHIC16131R161418H OQ16141R16138D161326VS+15VD16131C161314.7uFR16134C161337VB+15V3VCCTP SS1TP SS11/2VO1/2VOD16253R16252R16253R16254R16255R16256R16251+15V5+6_2_3+71R16257R16260+5Q16251R16258+5D16255123456789101112SS2348VCCGNDIC16251IC1625122V22V22V22V8V8V0.6V0V90V90V90V11.25V4.5V8.56V8.56V8.56V
日立42寸等离子PD5000TC技术参数说明书
性能指标 显示器尺寸：约42寸（922（H）*522（V）mm,对角1059mm）
分辨率：1024(H)*1024(V)像素,ALIS高清晰显示屏幕
参数：长寿命60000小时。亮度1100cd/m²/高色温12000K/FC5数字图象信号处理系统/针对艳丽图象的数码色彩管理功能/超级动态降躁功能/动态对比度功能
净尺寸（不包括扬声器/支架）：1030(W)*636(H)*91(D)mm
净重（不包括扬声器/支架）：34.9kg
环境条件（温度）：工作：5℃至35℃存放：0℃至40℃
环境条件（相对湿度）：工作：20%至80%存放：20%至90%（不结露）
电源：AC100-240V50/60Hz
功耗/待机状态：365W/<3W
声音输出：12W+12W(6欧姆)
RGB输入 RGB1:DVI输入端子，3.5mm立体声音频输入端子
RGB2:模拟RGB输入端子(D-SUB15芯)，3.5mm立体声音频输入端子
视频输入 AV1:复合视频输入端子（RCA）Y,PB,PR视频输入端子（RCA）
左/右声音输入端子（RCA）
AV2:复合视频输入端子（RCA）Y/G,PB/B,PR/R视频输入端子（RCA）
左/右声音输入端子（RCA）
AV3:复合视频输入端子（RCA）S-Video视频输入端子
左/右声音输入端子（RCA）
AV4:复合视频输入端子（RCA）S-Video视频输入端子
左/右声音输入端子（RCA）
AV1：PAL﹑SECAM﹑NTSC4.43﹑NTSC3.58
480i﹑576i﹑480p﹑576p﹑1080i/50﹑720p/60
AV2：PAL﹑SECAM﹑NTSC4.43﹑NTSC3.58
480i﹑576i﹑480p﹑576p﹑1080i/50﹑720p/60
AV3：PAL﹑SECAM﹑NTSC4.43﹑NTSC3.58
