日立电气原理图分析 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】日立电气原理图分析v写在前面的话之所以想写这本书是受到了《OTIS-40电梯培训教程》的影响。

在本人进入电梯这行之初，在网络上无意间看到了这一教程。

对本人学习电气原理起到了至关重要的影响。

虽然不知此教程的作者姓甚名谁但非常感谢他，本人十分佩服他对电气讲解的细致程度。

心里早就有个想法，就是像《OTIS-40电梯培训教程》的作者一样，写一篇能够帮助更多新入行的朋友在电气原理方面更上一层楼的教程。

本人从事电梯行业至今已两年，平时接触GVF-3 较多。

现在以本人自己的理解程度试着讲解一下此梯的电气控制部分，希望能给一些新入行的朋友一些帮助或者是启发。

由于表述及技术水平有限，此教程只作为同行交流之用，对于因此教程的错误引发的一切后果与本人无关，如同意则继续往下看，如不同意则就此打住！?-------海口*吴祥这就是第一张，主回路图看名字就知道这是电梯控制的主电路图，也就是曳引机的接线图。

首先我们从左边看起，R,S,T,三个端子指的是三相AC380V进线端，是配电窒提供三相电源给电梯用的。

接着会看到三相线从下面进入了APL‘停电柜’里面，并用虚线框在里面，然后下面有个A并用箭头指着，这里要说一下这个A代表的是什么意思，大家看一下图纸的左下角就会看到一个框，框里的意思是指A代表有APL功能时增加接线的部分，如果没有APL功能时则按B字母所指示的方法接线，这种不同功能时的不同接线方法在以后的图纸中也会常常看到，之后的讲解中不会再作说明。

请各位记住这是代表什么意思就好了。

RST三相线接着住右看，会看到在 S,T两根线上并接着一个‘PL电源指示灯’接这个灯的作用就是能够一目了然的看到三相大线上有没有电到。

只要三相线上有电压，此灯就会亮。

此灯接在主空开前面是为了提醒操作者，主空开切断后控制柜里仍然带有高电压！然后经过‘MAIN主电源空气开关’在这里接这个开关的作用就是切断整个电梯控制回路电源。

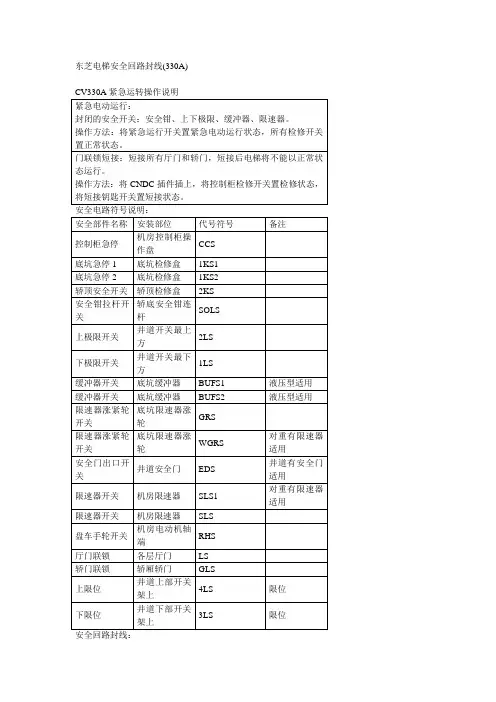

东芝电梯安全回路封线(330A)安全回路封线：危险！1.非取得作业资格人员禁止操作！由于操作不当可能发生以外甚至人身伤亡！2.封线在试验或检查维修完毕后一定要拆除！3.无论在任何情况请不要在安全开关、门联锁失效的情况下投入运行。

1日立GVF-——3西子奥的斯地坑缓冲器极限开关2C 1—2{可以短接安全窗(EEC1-3);TES轿顶急停(INS1-9)；安全钳开关SOS(1-3)；UDLS 轿顶极限开关LSW(4-5）}。

2C 4—5可以短接轿门触点。

2H 2—4 地坑所有开关。

2H 2—5 地坑缓冲器。

2H 1—4 门连锁。

3M 1—2 限速器开关。

2注：由于配置不同，具体以随机图纸为准。

谨记！检修状态下才能封线，遗留短接接线，随时致命注：由于配置不同，具体以随机图纸为准。

谨记！检修状态下才能封线，遗留短接接线，随时致命OTIS3200安全回路空开是CF41C 01-02 限速器开关。

1C 02-03 地坑缓冲器极限开关张紧轮。

1C 05-06 轿顶安全窗安全钳。

1C 06-08 急停（轿顶，轿厢，地坑）。

1C 08-09 轿门触点。

1C 09-10 厅门连锁OTIS 30002C 1-2 轿顶急停，安全窗，安全钳。

2C 7-10 轿厢急停2C 4-5 轿门触点2H 1-6 厅门连锁2H 2-4 地坑缓冲器极限开关张紧轮。

8H 1-3 上、下极限3M 1-3 限速器开关4M 8-9 机房急停日立NPH GXF安全回路电梯信号灯：1：40D 厅门灯2：50 安全灯3：40G 矫门灯4：50B 软硬安全保护灯5：50X 软件安全保护灯3安全回路短接（插排）1：厅门XR1 3—42：轿门Y2—9 Y3—201：11—24总安全回路2：22—23上下极限开关3：11—12上下行中端开关（井道）4；12—13缓冲器开关，涨紧轮断绳开关（底坑）5：24—25安全窗，安全钳开关（轿顶）6：25—26限速器超速开关，盘车手轮（机房）华升富士达1．短接线路1）MC15X继电器板l TA1-5（P2）↔T2-3（P8）↔T2-5（P8A）井道安全回路l C1-B6（P8C）↔T2-7（P10）轿厢安全回路l T1-3（C1-A4）↔T2-6 （C1-B1）轿门锁l T2-4（P1 5）↔T2-2（P1）厅门联锁l T1-2（P23）↔T1-1（P24）轿顶优先开关2）IF118板l H31-A6（P17）↔H31-B6（C-1）井道上终端限位（LS11）l H32-A6（P18）↔H32-B6（C-2）井道下终端限位（LS21）富士达①安全回路（L40，P8）：过电流：L40，P1B；相序保护：P1B，P1；限速器：P1，P1A；上下极限：P2，P3A；底坑回路：P3A，P4；轿顶回路：P4，P6；轿内急停：P6，P6A；轿顶急停：P6A，P7；底坑急停：P7，P8。

日立电气原理图分析v写在前面的话之所以想写这本书是受到了《OTIS-40电梯培训教程》的影响。

在本人进入电梯这行之初，在网络上无意间看到了这一教程。

对本人学习电气原理起到了至关重要的影响。

虽然不知此教程的作者姓甚名谁？但非常感谢他，本人十分佩服他对电气讲解的细致程度。

心里早就有个想法，就是像《OTIS-40电梯培训教程》的作者一样，写一篇能够帮助更多新入行的朋友在电气原理方面更上一层楼的教程。

本人从事电梯行业至今已两年，平时接触GVF-3 较多。

现在以本人自己的理解程度试着讲解一下此梯的电气控制部分，希望能给一些新入行的朋友一些帮助或者是启发。

由于表述及技术水平有限，此教程只作为同行交流之用，对于因此教程的错误引发的一切后果与本人无关，如同意则继续往下看，如不同意则就此打住！ -------海口*吴祥一、主回路。

图号K13504104这就是第一张，主回路图看名字就知道这是电梯控制的主电路图，也就是曳引机的接线图。

首先我们从左边看起，R,S,T,三个端子指的是三相AC380V进线端，是配电窒提供三相电源给电梯用的。

接着会看到三相线从下面进入了APL‘停电柜’里面，并用虚线框在里面，然后下面有个A并用箭头指着，这里要说一下这个A代表的是什么意思，大家看一下图纸的左下角就会看到一个框，框里的意思是指A代表有APL功能时增加接线的部分，如果没有APL功能时则按B字母所指示的方法接线，这种不同功能时的不同接线方法在以后的图纸中也会常常看到，之后的讲解中不会再作说明。

请各位记住这是代表什么意思就好了。

RST三相线接着住右看，会看到在S,T两根线上并接着一个‘PL电源指示灯’接这个灯的作用就是能够一目了然的看到三相大线上有没有电到。

只要三相线上有电压，此灯就会亮。

此灯接在主空开前面是为了提醒操作者，主空开切断后控制柜里仍然带有高电压！然后经过‘MAIN主电源空气开关’在这里接这个开关的作用就是切断整个电梯控制回路电源。

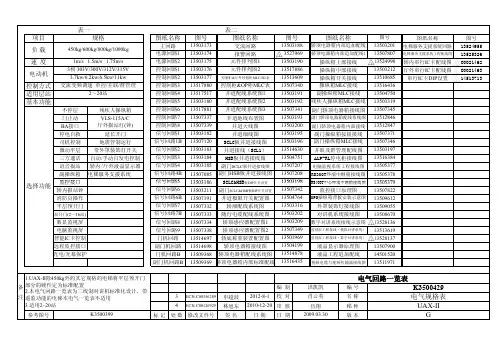

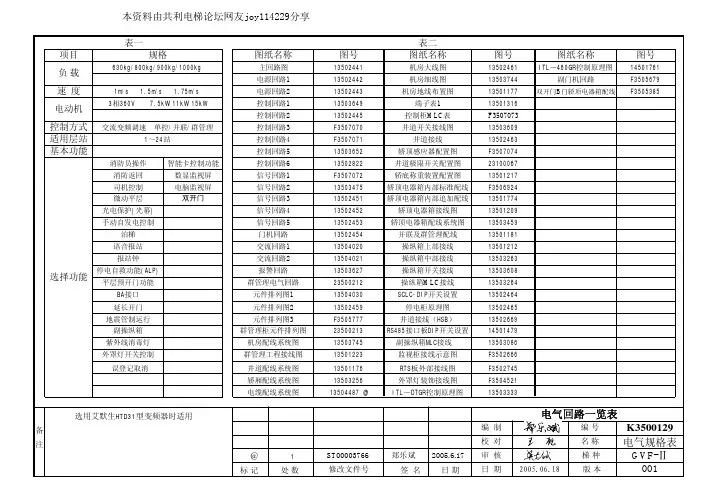

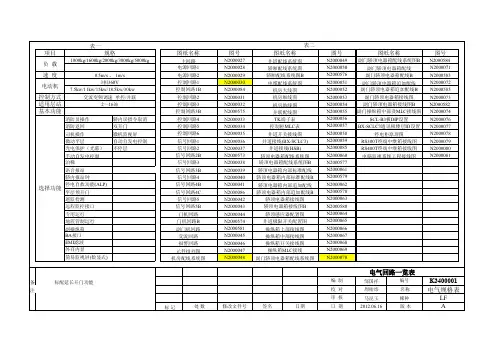

表二项目图号图号图纸名称图号1350317313503201电梯服务支援系统回路135249551350317413507807电梯服务支援系统工程配线图13525326速 度1350317513524998轿内串行IC 卡配线图C00214621350317613503212厅外串行IC 卡配线图C00214631350317713510685串行IC 卡DIP 设置14513713控制方式1351788013516436表一负 载电动机交流变频调速 单控/并联/群管理1m/s 1.5m/s 1.75m/s 3相 303V/300V/312V/315V 3.7kw/6.2kw/6.5kw/11kw 控制回路3操纵箱上部接线450kg/600kg/800kg/1000kg 规格图纸名称图纸名称图号主回路电源回路1电源回路2控制回路1控制回路2交流回路报警回路元件排列图1元件排列图2控制柜&厅外检修柜MLC/D2表控制柜&OP 柜MLC 表135136091350734013503188135279691350319013517886图纸名称轿顶电器箱内部追加配线2轿顶电器箱内部追加配线操纵箱中部接线操纵箱开关接线操纵箱MLC 接线适用层站1351751713504750基本功能1350318013503319不停层残疾人操纵箱1351788113507345门止动1350733713512846BA 接口1350733913512847停电自救延长开门1350318213507371司机控制地震管制运行1350712013507346微动平层带外罩装饰灯开关1350318313503197三方通话自动/手动自发电控制1350318413516384语音报站轿内/厅外液晶显示器1350318513505377副操纵箱电梯服务支援系统1350708513505378控制回路5井道接线（SCL1）控制回路8信号回路1信号回路1B控制回路42～20站VLS-115A/C 厅外报站灯(钟)信号回路4B控制回路7信号回路2信号回路3信号回路413514630控制回路6SCLC板井道接线图HSB板井道接线图副门HSB 板井道接线图井道细线图井道配线系统图1井道配线系统图2井道配线系统图3井道地线布置图井道大线图1350319113503192135032001350319513503193副门SCLC 板井道接线图135072071350475113507208副操纵箱MLC 接线1350734113503196副门操纵箱MLC 接线电脑监视系统工程接线图并联及群管理配线图ALP-RL停电柜接线图RS300T终端中继箱接线图副门轿顶电器箱接线图副门轿顶电器箱配线系统图副门轿顶电器箱内部接线副门操纵箱按钮接线残疾人操纵箱MLC 接线监控接口1350318613505379轿内报站钟1350321113507822消防员操作1350719113509612平层预开门1350733213509055双开门(2～16站)1350733313508670数显监视屏1350733413528136电脑监视屏1350733813513619智能IC 卡控制1351469713528137远程监控接口1351469813507900光电/光幕保护13509368145015201350936913511971门机回路副门机回路轿顶感应器配置图1轿顶感应器配置图2轿底称重装置配置图数字对讲系统接线示意图监视屏工程接线（模拟对讲系统）监视屏工程接线（数字对讲系统）信号回路9轿顶电器箱内部标准配线信号回路7信号回路7B信号回路8门机回路B副门机回路B 轿顶电器箱配线系统图轿厢配线系统图随行电缆配线系统图信号回路6B信号回路5信号回路6SCLC&HSB 板DIP 开关设置副门SCLC&HSB 板DIP 开关设置1350331613504764轿顶电器箱接线图井道极限开关配置图135031981351487813507342OPS操纵箱背板安装示意图1350320213507349135032091350196913516435视频电缆与视频传输器接线图液晶显示器原理图对讲机系统接线图外罩装饰灯接线图液晶工程追加配线选择功能RS400T中心终端中继箱接线图监控接口原理图13504199备编 制编 号注3ECN-C00356289申超波2012-8-1校 对名 称4ECN-C00126929林旭东2010-12-20审 核梯 种参考图号标 记处 数修改文件号签 名日 期日 期版 本电气规格表K35003992009.03.30 电气回路一览表K3500429GUAX-II 1.UAX-II 除450kg 外的其它规格的电梯将平层预开门部分的硬件定为标准配置2.本电气回路一览表为二线制对讲机标准化设计，带遥监功能的电梯本电气一览表不适用3.适用2~20站洪凯凯肖云英伍翔元件排列图1控制柜&OP柜MLC表井道配线系统图2。

日立UAX无机房的电梯空载的时候老是关门运行时急停，然后开门连续三次后死机，故障显示70·17·83，请问怎么回事啊？E30—E47 A2 停止电梯所有快、慢车运行功能（*2）E50—E57 B1 停止电梯快车、部分慢车运行功能（*3）E60—E67 B2 停止电梯快车运行功能（*4）E70—E77 C2 使电梯运行至最近指令层停车，然后按A2级故障方式处理E80—E87 E 对故障不作处理备注：（1）当电梯同时出现2个以上的故障时，故障的处理级别按高的进行。

（2）当电梯发生A、B类故障时，软件回路安全继电器#50X、运行接触器#10T和抱闸接触器#15B立即释放，电梯数字显示立即熄灭。

如果电梯发生故障是A2、B1或B2级时，软件回路安全继电器#50X在释放3秒钟后会再次吸合，这时电梯数字显示也恢复正常。

（3）在电梯的这6种级别的故障中，其中A1级故障是具有自动保持性质的。

也就是说当使电梯发生A1级故障的原因被排除或消除后，会继续保持A1级的处理状态，不会自动解除故障状态重新投入正常运行。

而其它级别的故障在故障条件排除或消除后，可以自动使电梯恢复正常运行状态。

*1.当A1级故障条件成立时，FMT微机使电梯进入A1级故障处理的状态—停止电梯所有运作功能。

所停止运作功能包括：电梯快车运行方式、慢车运行方式、电梯开关门功能、电梯显示等功能。

*2.A2级故障处理时，电梯停止快、慢车运行方式，但如果电梯是在门区位置时，可以开门。

*3.B1级故障处理时，电梯停止快车运行方式，只能作自救的慢车运行方式。

*4.B2级故障处理时，电梯停止快车运行方式，可作任何慢车运行方式。

E11 #10T ON、OFF故障E12 #15B ON、OFF故障E14 #97输入信号异常E21 #11输入信号异常E22 #12输入信号异常E26 规格表和数出错E27 重复故障检出E31 #100R输入信号异常E32 门区感应器故障E33 变频器异常运行E35 厅门、轿门动作不一致E36 变频器运行故障E37 电梯逆转故障E40 零速不一致E41 电梯低速超速故障E42 软安全回路继电器ON、OFF故障E43 变频器控制回路失电故障E44 #11动作超时故障E45 #12动作超时故障E46 速度低故障E50 高速超速故障E51 起动速度控制异常E52 瞬时停电故障E53 运行速度偏差故障E55 中速超速故障E56 微动平层超速故障E57 微动平层运行距离异常E60电梯层高表和数出错E61 电梯同步位置出错E62 电梯层楼位置出错E63 电梯端站位置出错E64 电梯端站减速控制异常E70 变频器故障报警检出E71 变频门机故障E73 门区运行故障E75 通讯检出故障E76 电梯爬行时间异常E77 自救检出故障E80 电梯运行中断门锁检出E81 电梯检修状态异常E82 电梯微动平层超时故障E83 电梯安全回路故障检出E84 微动平层起动故障E85 变频器速度一致信号异常E86 电梯开门超时故障E87 电梯关门超时故障10 主微机故障11 副微机故障12 运行接触器短接故障13 14 安全继电器短接故障15 安全回路断开故障16 软件WDT动作17 连续3次开门锁死18 19 20 抱闸制动器短接故障21 抱闸制动器断开故障22 运行速度偏差故障23 40D继电器故障24 25 40G继电器故障26 程序和数故障27 重复故障28 29 30 旋转编码器断线故障31 32 空转保护33 34 厅门锁短接故障35 轿门锁短接故障36 37 反转故障38 运行接触器断开故障39 40 41 低速运行超速42 50B继电器断开故障43 44 45 46 47 48 49 50 高速运行超速51 起动速度异常52 53 54 微动平层逆转超距离55 强迫减速开关故障56 微动平层超速故障57 微动平层运行超距离58 速度低故障59 60 层高测定出错61 运行中DC48V断电62 电梯层楼位置出错63 64 端站减速曲线异常65 66 67 68 69 70 变频器预报警71 变频门机故障72 73 门区运行故障74 75 SCLB板通讯故障76 77 自救运行过多78 SLCC板通讯故障79 80 运行中厅门锁断开检出81 检修状态异常82 微动平层超时故障83 84 85 微动平层感应器故障86 电梯开门超时故障87 电梯关门超时故障88 运行中轿门锁断开检出89 变频微机设置为键盘控制模式90 群控/并联通讯异常91 电源瞬时停电检出92 停电自救运行93 电梯自救运行94 称重传感器故障。
