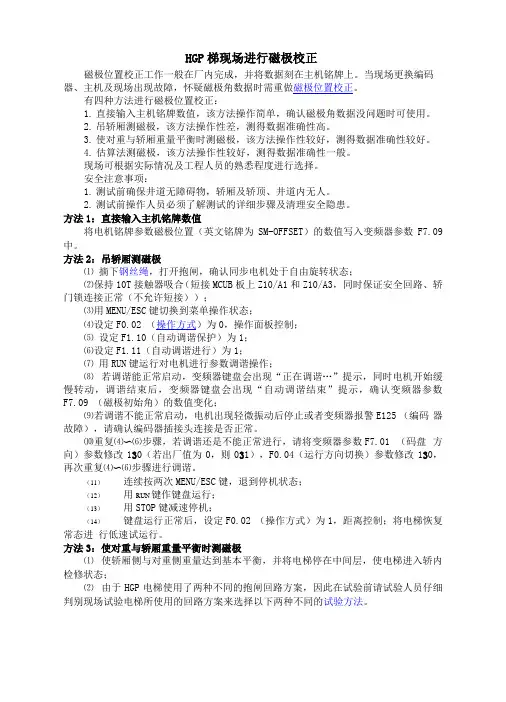

HGP梯现场进行磁极校正磁极位置校正工作一般在厂内完成，并将数据刻在主机铭牌上。

当现场更换编码器、主机及现场出现故障，怀疑磁极角数据时需重做磁极位置校正。

有四种方法进行磁极位置校正：1.直接输入主机铭牌数值，该方法操作简单，确认磁极角数据没问题时可使用。

2.吊轿厢测磁极，该方法操作性差，测得数据准确性高。

3.使对重与轿厢重量平衡时测磁极，该方法操作性较好，测得数据准确性较好。

4.估算法测磁极，该方法操作性较好，测得数据准确性一般。

现场可根据实际情况及工程人员的熟悉程度进行选择。

安全注意事项：1.测试前确保井道无障碍物，轿厢及轿顶、井道内无人。

2.测试前操作人员必须了解测试的详细步骤及清理安全隐患。

方法1：直接输入主机铭牌数值将电机铭牌参数磁极位置（英文铭牌为SM-OFFSET）的数值写入变频器参数F7.09 中。

方法2：吊轿厢测磁极⑴ 摘下钢丝绳，打开抱闸，确认同步电机处于自由旋转状态；⑵保持10T接触器吸合（短接MCUB板上Z10/A1和Z10/A3，同时保证安全回路、轿门锁连接正常（不允许短接））；⑶用MENU/ESC键切换到菜单操作状态；⑷设定F0.02 （操作方式）为0，操作面板控制；⑸ 设定F1.10（自动调谐保护）为1；⑹设定F1.11（自动调谐进行）为1；⑺ 用RUN键运行对电机进行参数调谐操作；⑻ 若调谐能正常启动，变频器键盘会出现“正在调谐…”提示，同时电机开始缓慢转动，调谐结束后，变频器键盘会出现“自动调谐结束”提示，确认变频器参数F7.09 （磁极初始角）的数值变化；⑼若调谐不能正常启动，电机出现轻微振动后停止或者变频器报警E125 （编码器故障），请确认编码器插接头连接是否正常。

⑽重复⑷〜⑹步骤，若调谐还是不能正常进行，请将变频器参数F7.01 （码盘方向）参数修改130（若出厂值为0，则031），F0.04（运行方向切换）参数修改130，再次重复⑷〜⑹步骤进行调谐。

（11）连续按两次MENU/ESC键，退到停机状态；（12）用RUN键作键盘运行；（13）用STOP键减速停机；（14）键盘运行正常后，设定F0.02 （操作方式）为1，距离控制；将电梯恢复常态进行低速试运行。

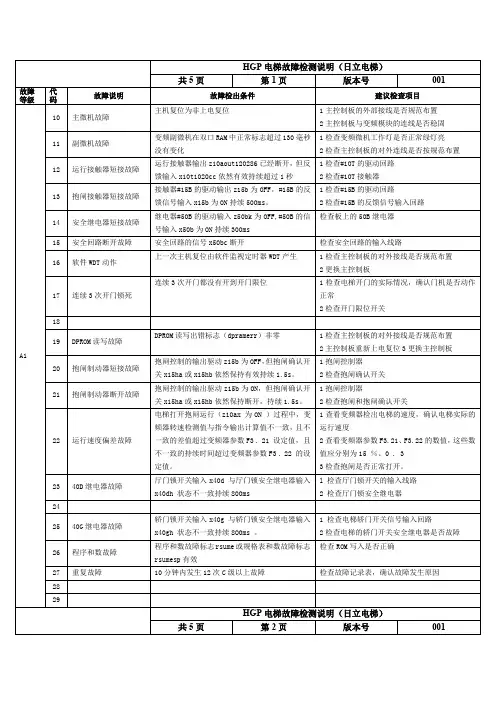

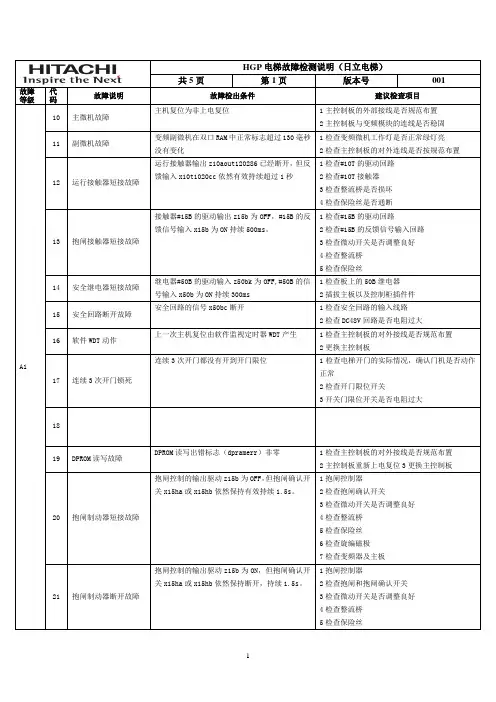

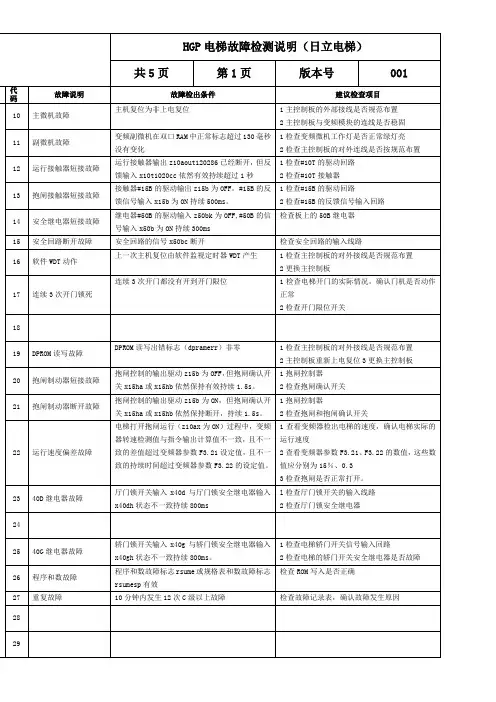

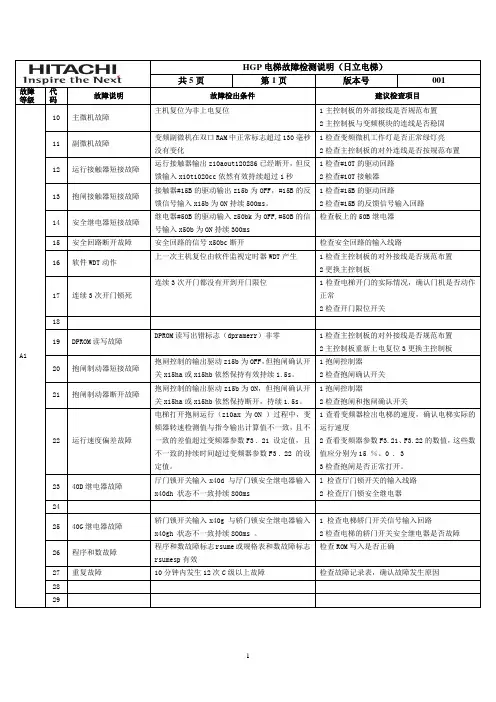

HGP电梯故障检测说明（日立电梯）共5页第1页版本号001故障等级代码故障说明故障检出条件建议检查项目A1 10 主微机故障主机复位为非上电复位1主控制板的外部接线是否规范布置2主控制板与变频模块的连线是否稳固11 副微机故障变频副微机在双口RAM中正常标志超过130毫秒没有变化1检查变频微机工作灯是否正常绿灯亮2检查主控制板的对外连线是否按规范布置12 运行接触器短接故障运行接触器输出z10aout120286已经断开，但反馈输入x10t1020cc依然有效持续超过1秒1检查#10T的驱动回路2检查#10T接触器3检查整流桥是否损坏4检查保险丝是否通断13 抱闸接触器短接故障接触器#15B的驱动输出z15b为OFF，#15B的反馈信号输入x15b为ON持续500ms。

1检查#15B的驱动回路2检查#15B的反馈信号输入回路3检查微动开关是否调整良好4检查整流桥5检查保险丝14 安全继电器短接故障继电器#50B的驱动输入z50bk为OFF,#50B的信号输入x50b为ON持续300ms1检查板上的50B继电器2插拔主板以及控制柜插件件15 安全回路断开故障安全回路的信号x50bc断开1检查安全回路的输入线路2检查DC48V回路是否电阻过大16 软件WDT动作上一次主机复位由软件监视定时器WDT产生1检查主控制板的对外接线是否规范布置2更换主控制板17 连续3次开门锁死连续3次开门都没有开到开门限位1检查电梯开门的实际情况，确认门机是否动作正常2检查开门限位开关3开关门限位开关是否电阻过大1819 DPROM读写故障DPROM读写出错标志（dpramerr）非零1检查主控制板的对外接线是否规范布置2主控制板重新上电复位3更换主控制板20 抱闸制动器短接故障抱闸控制的输出驱动z15b为OFF，但抱闸确认开关x15ha或x15hb依然保持有效持续1.5s。

1抱闸控制器2检查抱闸确认开关3检查微动开关是否调整良好4检查整流桥5检查保险丝6检查旋编磁极7检查变频器及主板21 抱闸制动器断开故障抱闸控制的输出驱动z15b为ON，但抱闸确认开关x15ha或x15hb依然保持断开，持续1.5s。

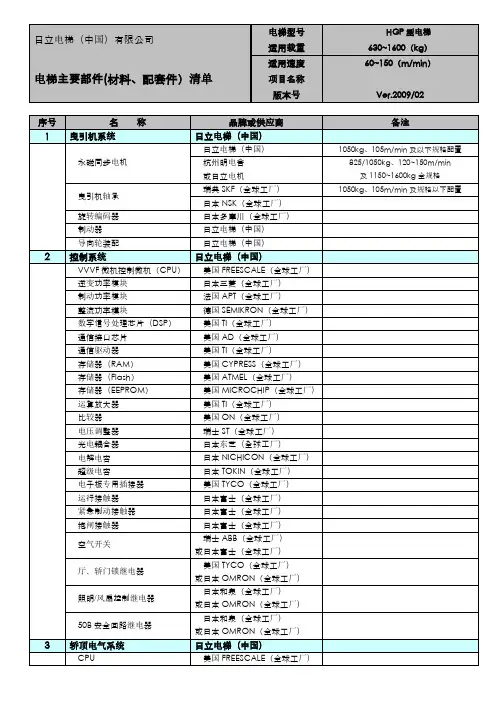

技密 A(工场)HGP 电梯安装调试手册第 1 页 共 53 页前言本资料介绍 HGP 型电梯，该梯种以集成了变频控制和逻辑控制的 EV-ECD03（MCUB）控制 板、SCL 串行通讯系统和 SF2-DSC 永磁同步薄形门机系统作为电气的关键组成部分，并基本使 用了 NPM 型电梯的机械系统。

资料编写目的：随着 HGP 电梯的开发成功，在工程方面需要提供安装、调试、维修和保养 各项工作的技术说明。

本资料是根据 HGP 电梯的技术特点，列出电梯在工程环节中所需使用的 资料。

HGP 电梯电气系统最大的特点是将 GVF-II 电梯中的 FMT （逻辑控制） ， TD3100 （变频控制） ， SCL-A（串行通讯）三个模块功能集成在一个板（MCUB 板）上，现场操作方法上有较多不同， 这方面的内容请参考 HGP 电梯《MCUB 板使用说明》 、 《艾默生变频器专用操作面板使用说明》和 手持编程器（GHP） 《GHP 使用说明》 ；机械方面主要是使用同步电机，采用了 2:1 吊挂方式，轿 顶反绳轮、对重反绳轮、机房主机安装上存在不同，该部分的作业可参照 NPM 进行。

由于 HGP 电梯在电气控制原理上与 GVF-Ⅱ、GVF-Ⅲ电梯有较多的相同点，又基本使用 NPM 电梯的机械系统，所以本资料对于相同点不再进行叙述，只作出说明“与 XX 电梯保持一致” 。

本资料基本内容： （1）HGP 电梯构成和技术特点。

（2）安装部分。

电气回路图的使用说明；控制柜及轿顶电器箱等重要电气部分的名称、 功能介绍；工程大、细线及地线的安装等。

（3）调试部分。

运行前需进行检查的电梯各项安装情况，控制柜绝缘测试、低速试运行、 永磁同步门机的调试运行、层高测定操作、高速运行调试、平层精度调整等。

发 至 ： 技表 044/第三版标记处数技密 A(工场)HGP 电梯安装调试手册第 2 页 共 53 页目录一、HGP 电梯的技术概述............................................................4 1.1 技术构成及特点..............................................................4 1.2 HGP 与其它梯种的简单比较 ....................................................4 1.2.1 HGP 与 NPM 机械部分的不同点 ..............................................4 1.2.2 HGP 与 GVF-II、GVF-III 电气方面不同部分的简单比较 ........................5 1.3 HGP 电梯的规格 .............................................................5 1.4 HGP 电梯机械部分的安装 .....................................................5 1.4.1 SSE4 主机安装调整说明 ...................................................5 1.4.2 GST 主机安装调整说明 ..................................................10 1.4.3 手动盘车机构的安装使用.................................................15 二、HGP 电梯电气部分的安装.......................................................16 2.1 电气回路图的说明 ...........................................................16 2.2 电梯电源参数...............................................................18 2.3 控制柜概要.................................................................18 2.3.1 控制柜主要部件的安装图.................................................18 2.3.2 控制柜内部主要部件的名称和功能.........................................19 2.3.3 继电器 RYBD 板元件布置图................................................19 2.3.4 轿顶电器箱元件布置图...................................................20 2.3.5 井道内器件、电缆的安装.................................................21 2.3.6 厅外召唤箱的安装、接线及 DIP 开关的设置.................................23 2.3.7 接地线作业.............................................................23 三、运行调试 ....................................................................24 3.1 运行前准备.................................................................24 3.1.1 运行前检查 .............................................................24 3.1.2 控制柜绝缘测试 .........................................................24 3.1.3 电压测试 ...............................................................26 3.1.4 混杂电压检查 ...........................................................26 3.2 门机的调整.................................................................27 3.2.1 机械调整...............................................................27 3.2.2 SF 门机电气系统介绍 ....................................................31 3.3 低速试运行.................................................................33 3.3.1 开始低速运行 ...........................................................38 3.3.2 安全回路的确认 .........................................................39 3.3.3 变频门机的门宽自检测 ...................................................39 3.4 高速试运行前检查和调整.....................................................40 3.5 高速试运行.................................................................40 3.5.1 层高测定 ...............................................................40 3.5.2 高速试运行 .............................................................40 3.5.3 电梯对重配置 ...........................................................40 3.5.4 平层调整 ...............................................................40技表 044/第三版技密 A(工场)HGP 电梯安装调试手册第 3 页 共 53 页3.5.5 起动补偿调整...........................................................41 3.5.6 轿内负荷检测设置.......................................................41 3.6 起动舒适感调整.............................................................42 3.6.1 配置补偿链的电梯起动舒适感调整 .........................................42 3.6.2 没有配置补偿链的电梯起动舒适感调整 .....................................42 3.7 现场进行空转保护试验.......................................................42 3.8 功能确认...................................................................43 四、MCUB 板使用说明..............................................................43 4.1 MCUB 板简介 ................................................................43 4.2 小键盘介绍.................................................................45 4.2.1 硬件介绍 ...............................................................45 4.2.2 一般操作...............................................................45 4.2.3 各状态解释.............................................................45 五、艾默生变频器专用操作面板使用说明 ............................................49 5.1 操作面板硬件说明 ...........................................................49 5.2 按键功能说明...............................................................49 5.3 指示灯说明.................................................................50 5.4 操作面板（键盘）操作流程...................................................50 六、手持编程（GHP）操作说明 .....................................................52 6.1 6.2 6.3 6.4 手持编程（GHP）硬件说明....................................................52 按键功能说明...............................................................52 GHP 操作流程简介 ...........................................................53 GHP 修改规格表的操作流程： .................................................53七、故障说明 ....................................................................55 7.1 电梯故障的内部处理方式 .....................................................55 7.2 电梯故障代码表.............................................................56 7.3 变频器故障代码表...........................................................57发 至 ： 技表 044/第三版标记处数技密 A(工场)HGP 电梯安装调试手册第 4 页 共 53 页一、HGP 电梯的技术概述 1.1 技术构成及特点 该梯种在机械方面基本使用的是 NPM 电梯的机械系统，电气部分则作了崭新的设计：采用 集成变频控制和逻辑控制的 EV-ECD03（MCUB 板）控制系统、SCL 串行通讯系统、SF2-DSC 永磁 同步薄形门机等。

日立电气原理图分析 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】日立电气原理图分析v写在前面的话之所以想写这本书是受到了《OTIS-40电梯培训教程》的影响。

在本人进入电梯这行之初，在网络上无意间看到了这一教程。

对本人学习电气原理起到了至关重要的影响。

虽然不知此教程的作者姓甚名谁但非常感谢他，本人十分佩服他对电气讲解的细致程度。

心里早就有个想法，就是像《OTIS-40电梯培训教程》的作者一样，写一篇能够帮助更多新入行的朋友在电气原理方面更上一层楼的教程。

本人从事电梯行业至今已两年，平时接触GVF-3 较多。

现在以本人自己的理解程度试着讲解一下此梯的电气控制部分，希望能给一些新入行的朋友一些帮助或者是启发。

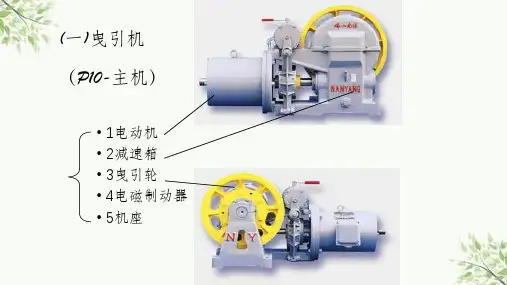

由于表述及技术水平有限，此教程只作为同行交流之用，对于因此教程的错误引发的一切后果与本人无关，如同意则继续往下看，如不同意则就此打住！?-------海口*吴祥这就是第一张，主回路图看名字就知道这是电梯控制的主电路图，也就是曳引机的接线图。

首先我们从左边看起，R,S,T,三个端子指的是三相AC380V进线端，是配电窒提供三相电源给电梯用的。

接着会看到三相线从下面进入了APL‘停电柜’里面，并用虚线框在里面，然后下面有个A并用箭头指着，这里要说一下这个A代表的是什么意思，大家看一下图纸的左下角就会看到一个框，框里的意思是指A代表有APL功能时增加接线的部分，如果没有APL功能时则按B字母所指示的方法接线，这种不同功能时的不同接线方法在以后的图纸中也会常常看到，之后的讲解中不会再作说明。

请各位记住这是代表什么意思就好了。

RST三相线接着住右看，会看到在 S,T两根线上并接着一个‘PL电源指示灯’接这个灯的作用就是能够一目了然的看到三相大线上有没有电到。

只要三相线上有电压，此灯就会亮。

此灯接在主空开前面是为了提醒操作者，主空开切断后控制柜里仍然带有高电压！然后经过‘MAIN主电源空气开关’在这里接这个开关的作用就是切断整个电梯控制回路电源。

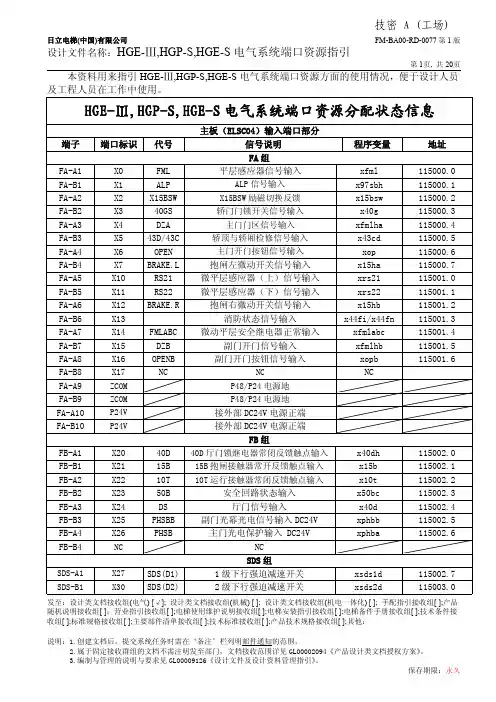

技密A(工场)日立电梯(中国)有限公司FM-BA00-RD-0077第1版设计文件名称：HGE-Ⅲ,HGP-S,HGE-S电气系统端口资源指引第1页,共20页本资料用来指引HGE-Ⅲ,HGP-S,HGE-S电气系统端口资源方面的使用情况，便于设计人员发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：说明：1.创建文档后，提交系统任务时需在‘备注’栏列明邮件通知的范围。

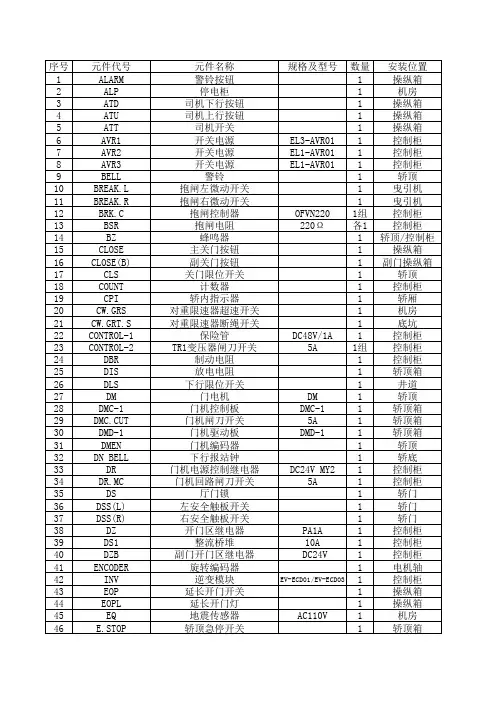

日立电梯图纸元件代码说明1 A 门电机 YPVF2 ACR 电流控制调整电子板 YPVF、VFM(HG、HVF 、NPX3 AD 模数电子板 YPVF4 ALARM 警铃按钮 GVF5 ALP 停电柜全梯种6 AM 电流表 VFM(HG、HVF7 AMP 增幅器 NPX8 ATD 司机下行按钮全梯种9 ATT 司机开关全梯种10 ATU 司机上行按钮全梯种11 AVR 自动稳压电源 YPVF、VFM(G、HVF 、NPX12 B951-CSD 轿顶电器箱数字显示电子板 NPH13 B.CON 信号网转换电子板 VFM(HG、HVF 、NPX14 BD 基极驱动 VFM(HG、HVF15 BDR 抱闸电阻 VFM(HG、HVF 、NPX 、G(GVF16 BD-TR 基极驱动变压器 VFM(HG、HVF 、NPX 、G(HVF17 BELL 警铃全梯种18 BGM 背景音乐装置 VFM(HG、HVF 、NPX19 BSR 抱闸电阻 VFM(HG、HVF 、NPX 、G(GVF20 BZ 蜂鸣器全梯种21 CAGE。

B 。

L 内指令应答信号灯 YPVF22 CALL 对讲机呼叫按钮 YPVF23 CAM 防止手动开门装置 VFM(HG、HVF 、NPX24 CDS 关门减速开关 VFM(HG、HVF 、NPX25 CFR CFC 制动器阻容组件 YPVF26 CLN 轿厢串行通信电子板 VFM(HG、HVF 、NPX27 CLOSE 关门按钮全梯种28 CLS 关门限位开关 YPVF、G(HVF29 CNV 整流器 YPVF、VFM(G、HVF 、NPX30 CONTROL-1 AC100V电源保险丝 YPVF31 CONTROL-2 多重回路电源保险丝 YPVF32 CONTROL-3 光电装置电源保险丝 YPVF33 COUNT 计数器全梯种34 CP 控制柜全梯种35 CP-FAN 大功率逆变器冷却分扇 YPVF、VFM(G、HVF 、NPX 36 CPI 轿内指示器全梯种37 CR 阻容组件 YPVF38 CRS 阻容组件 YPVF39 CRU2 阻容组件 YPVF40 D1-D4 二极管 YPVF41 D2 二极管桥堆 YPVF42 DBR 制动电阻 G(HVF43 DCO 门停止 VFM(HG、HVF 、NPX44 DIGITAL CPI 轿内数字式显示全梯种45 DLS 下终端限位开关全梯种46 DM1 电感线圈 YPVF47 DM37 副安全触板短接开关 G(HVF48 DM 门电机 G(HVF49 M.MOTOR 门电机 VFM(HG、HVF 、NPX50 DMC。

电源指示灯电源空气开关逆变模块紧急制动接触器停电柜运行接触器制动电阻门机回路闸刀开关抱闸线圈变压器闸刀开关保险丝保险丝开关电源开关电源开关电源保险丝整流桥堆开关电源逆变模块继电器板通板讯板主外召通讯信号通讯板地线24V 两根15V 两根外召通讯信号外召通讯信号地线地线24V 两根24V 两根15V 两根15V 两根上下极限底坑急停涨紧轮缓冲器盘车轮限速器机房急停轿内急停轿顶急停安全钳主板F E 插件A 1脚主板内安全继电器继电器板微动平层继电器厅门、轿门继电器运行接触器运行继电器抱闸继电器轿门锁轿门继电器轿门继电器轿内检修轿顶检修检修判断继电器轿顶、轿内检修判断继电器微动平层微动平层继电器微动平层继电器微动平层继电器消防返回继电器运行继电器抱闸继电器关门继电器开门继电器开门区继电器门机电源继电器风扇、照明继电器消防继电器副门机关门继电器副门机关门继电器副门开门区继电器双开门安全触板关门限位开关开门极限开关光电保护开关开门区继电器关门继电器开门继电器抱闸电阻抱闸左微动开关抱闸右微动开关运行接触器紧急制动继电器紧急制动继电器计数器平层感应器轿顶检修上下按钮开门按钮超载检查开关微平层感应器上、下轿顶、轿内检修继电器检修继电器厅门继电器轿门继电器自发电开关消防开关非门区报警开关上限位下限位上1级减速下1级减速上2级减速下2级减速上3级减速下3级减速运行接触器专用开关司机开关司机触发按钮司机上行按钮司机下行按钮司机操作直驶开关不平层开关延长开门按钮轿厢通讯板上行报站鈡下行报站钟蜂鸣器装置站报音语左、右安全触板开门区继电器关门继电器开门继电器关门极限开关开门极限开关门机闸刀开关放电电阻抱电阻闸阻电动制。
