怎样看懂电气原理图

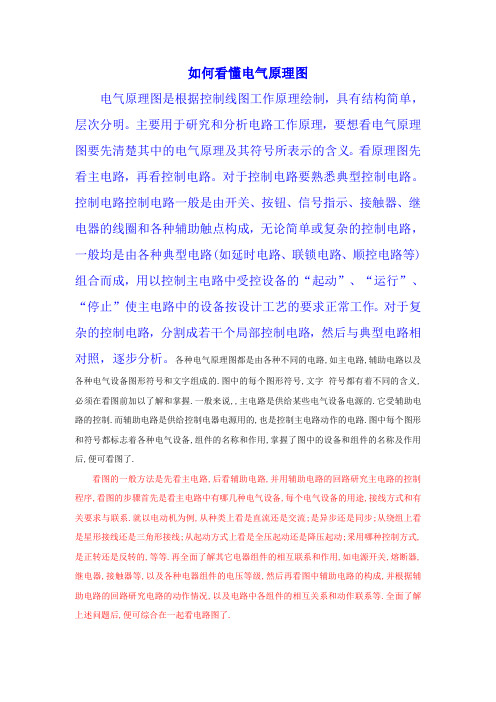

如何看懂电气原理图电气原理图是根据控制线图工作原理绘制，具有结构简单，层次分明。

主要用于研究和分析电路工作原理，要想看电气原理图要先清楚其中的电气原理及其符号所表示的含义。

看原理图先看主电路，再看控制电路。

对于控制电路要熟悉典型控制电路。

控制电路控制电路一般是由开关、按钮、信号指示、接触器、继电器的线圈和各种辅助触点构成，无论简单或复杂的控制电路，一般均是由各种典型电路(如延时电路、联锁电路、顺控电路等)组合而成，用以控制主电路中受控设备的“起动”、“运行”、“停止”使主电路中的设备按设计工艺的要求正常工作。

对于复杂的控制电路，分割成若干个局部控制电路，然后与典型电路相对照，逐步分析。

各种电气原理图都是由各种不同的电路,如主电路,辅助电路以及各种电气设备图形符号和文字组成的.图中的每个图形符号,文字符号都有着不同的含义,必须在看图前加以了解和掌握.一般来说,,主电路是供给某些电气设备电源的.它受辅助电路的控制.而辅助电路是供给控制电器电源用的,也是控制主电路动作的电路.图中每个图形和符号都标志着各种电气设备,组件的名称和作用,掌握了图中的设备和组件的名称及作用后,便可看图了.看图的一般方法是先看主电路,后看辅助电路,并用辅助电路的回路研究主电路的控制程序,看图的步骤首先是看主电路中有哪几种电气设备,每个电气设备的用途,接线方式和有关要求与联系.就以电动机为例,从种类上看是直流还是交流;是异步还是同步;从绕组上看是星形接线还是三角形接线;从起动方式上看是全压起动还是降压起动;釆用哪种控制方式,是正转还是反转的,等等.再全面了解其它电器组件的相互联系和作用,如电源开关,熔断器,继电器,接触器等,以及各种电器组件的电压等级,然后再看图中辅助电路的构成,并根据辅助电路的回路研究电路的动作情况,以及电路中各组件的相互关系和动作联系等.全面了解上述问题后,便可综合在一起看电路图了.所谓电气接线图，是根据电气设备和电器元件的实际位置和安装情况绘制的，只用来表示电气设备和电器元件的位置、配线方式和接线方式，而不明显表示电气动作原理。

电气原理图的阅读方法阅读电气原理图的一般方法是先看主电路,再看辅助电路,并用辅助电路的回路去研究主电路的控制程序。

1.看主电路的方法步骤(1)看用电器。

用电器系指消耗电能的用电设备或用电器具,如电动机、电弧炉、电阻炉等。

看图时首先要看清楚有几个用电器以及它们的类别、用途、接线方式、特殊要求等。

以电动机为例,从类别上讲,有交流电动机和直流电动机之分;而交流电动机又有异步电动机和同步电动机之分;异步电动机又分鼠笼式和绕线式。

从用途来讲,有的电动机带动机械主轴,有的电动机带动冷却液泵。

(2)看用电器是什么电器元件控制的。

控制用电器的方法很多,有的直接用开关控制,有的用接触器或继电器控制,有的用各种起动器控制。

(3)看主电路中其他元器件的作用。

通常主电路中除了用电器和控制用电器的接触器或继电器外,还常接有电源开关、熔断器以及保护器件。

(4)看电源。

主电路电源电压是380V还是220V;主电路电源是由母线汇流排或配电柜供电的(一般为交流电),还是由发电机供电的(一般为直流电)。

2.看辅助电路的方法步骤(1)看电源。

要搞清楚辅助电源的种类是交流电还是直流电,电源是从什么地方接来的以及电压等级。

通常辅助电路的电源是从主电路的两根相线上接来的,其电压为单相380V。

如果是从主电路的一根相线和一根中性线上接来的,电压就是单相220V。

如果是从控制变压器上接来的,常用电压为127、36V等。

当辅助电电源为直流电时,其电压一般为24、12、6V等。

(2)看辅助电路是如何控制主电路的。

在电路图中,整个辅助电路可以看成是一个大回路,习惯上我们称为二次回路。

在这个大回路中又可分成几个具有独立性的小回路。

每个小回路控制一个用电器或用电器的一个动作。

当某个小回路形成闭合回路并有电流流过时,控制主电路的电器元件(如接触器或继电器)就得电动作,把用电器(如电动机)接入电源或从电源切除。

(3)研究电器元件之间的相互关系。

电路中一切电器元件,甚至又用B电器元件去控制C电器元件。

电气原理图怎么看
要理解电气原理图，可以按照以下步骤操作，不要标题且确保文中没有相同的文字出现：
1. 仔细观察电气原理图的整体结构，包括各个电气元件的连接方式和位置。

2. 根据原理图中的符号图示，确定各个电气元件的类型和功能，比如电源、开关、电灯等。

3. 遵循电气原理图中的箭头方向，确定电流的流动方向。

箭头指向的是电流的正方向，电流则从正方向流向负方向（箭头的反方向）。

4. 识别原理图中的电气连接方式，如并联和串联。

并联表示电流可以同时经过多个电气元件，而串联表示电流必须先通过一个元件再经过另一个元件。

5. 使用注解或标签来记录和标识不同电气元件的特性，如电流值、电压值等。

确保注解或标签是独特的，不会与其他部分重复。

6. 根据连线的路径和电气元件的布局，理解电流的路径和电压的变化情况。

根据电路的性质，例如并联电路中电流分流、串联电路中电压相加等，推测电流和电压的变化规律。

7. 根据具体需求和电气原理图，分析电气元件之间的相互作用
和影响。

例如，电源的电压和电流如何控制电灯的亮度。

8. 通过模拟电路或使用电气仪器，验证电气原理图的准确性和可行性。

请注意，以上步骤可能需要一定的电气知识和经验。

如果对电气原理图不够了解或存在疑问，建议参考相关电气教材或向专业人士咨询。

如何看懂电路原理图
要看懂电路原理图，不需要标题，可以按照以下步骤操作：
1. 阅读电路原理图的符号表：电路原理图中使用了各种电子元件的符号。

首先，阅读符号表，了解每个元件的符号及其含义。

2. 找到电源：电路原理图通常会标明电源的位置，一般为电池或电源供应器符号。

确定电源的极性，正极和负极。

3. 识别元件的连接：根据符号表，识别电路中的元件，并确定其与其他元件的连接方式。

例如，电阻器通常用直线表示，电容器用平行线表示，电感用一个S形符号表示。

4. 确定电路的路径：根据元件的连线，确定电流的流动路径。

电流从正极流向负极形成一个闭合的回路。

5. 分析电路的功能：根据电路中的各个元件的功能和组合方式，判断电路的功能。

例如，如果有一个二极管连接到电路中，那么可能是一个整流电路。

6. 注意元件之间的关系：注意元件之间的连线和连接方式，这些信息可以帮助你理解元件之间的关系。

例如，如果一个元件与另一个元件直接相连，可能表示它们之间存在电流的流动。

7. 综合判断：根据以上的分析和理解，综合判断整个电路的功能和工作原理。

通过以上步骤，你应该能够对电路原理图有一个较好的理解，从而可以看懂电路原理图，并理解电路的功能和工作原理。

电气图的识读方法和步骤一、电气识图的基本方法1.电子基础知识识图所有电路如电力拖动、照明电子电路、仪器仪表等，都是建立在电工、电子技础之上的。

因此要想准确术理论基、迅速地看懂电气原理图的工作原理，必须具备电工、电子的基础知识。

如笼型异步电动机的正反转控制，就是利用笼型异步电动机的旋转方向由电动机的三相电源的相序所决定的原理，用两个接触器进行切换，通过改变三相电源的相序，来改变电动机的旋转方向（正转或反转）。

2.结合电器元器件的结构识图电路中有各种电器元器件，只有了解这些元器件的性能个电路中的地位和作用，才能搞清楚电路、结构、相互控制关系以及在整的工作原理。

如配电电路中的负荷开关、断路器、熔断器等；电力拖动电路中常用的各种继电器、接触器和控制开关等。

3.结合典型电路识图典型电路即常见的基本电路，熟悉各种典型电路，识图时就能很快地分清主次环节，住主要矛盾，抓就能看懂复杂的电路图。

如电动机的起动、制动、正反转控制电路；继电保护电路、时间控制电路和行程控制电路、晶体管整流、振荡和放大电路等，不管电路多复杂，几乎都是由若干典型电路所组成的。

4.结合图样说明识图图样说明包括图目录明搞清楚电路的设计说明、技术说明、元器件明细表、安装说明或施工说明。

通过看图样说和安装施工要求。

这些内容有助于了解电路的大体情况，便于抓住识图重点，达到顺利识图的目的。

二、电气识图的基本步骤1.看标题栏了解电气图的名称及标题栏中有关内容，结合有关的电路基础知识，对该电气图的类型、性质、作用有一个明确的认识，同时对电气图的内容有一个大致的轮廓印象。

2.看电气图形符号和文字符号了解电气图内各组成部分的作用、信息流向、相互联系、控制关系，注意电气与机械机构的连接关系，从而对整个电路的工作原理、性能要求等有一个全面的了解。

3.根据信息流向、布局顺序或主、辅电路进行分析（1）按信息流向逐级分析此种方法非常适于看电力电子电路图。

从信号输入到信号输出，信号流向贯穿始终；也可从负载分析到电源；又可从电源分析到负载，电流流向哪里便分析到哪里。

电气原理图的识读
电气原理图的识读是电气工程中非常重要的一项技能。

在识读电气原理图时，需要注意不要只看标题，而要仔细阅读每个元件的符号、连线以及注释等信息。

以下是一些建议以帮助理解电气原理图。

首先，要了解电气符号的含义。

电气原理图中常用的符号有电源、开关、灯泡、电阻、电感、电容、传感器、继电器等等。

每个符号代表不同的电气元件，需要通过学习和掌握这些符号的含义来理解原理图。

其次，要注意连线的走向和表示方式。

线的走向通常代表了电流的流动方向，例如水平线表示电流的平行流动，垂直线表示电流的垂直流动。

连线中的箭头则表示电流的流向。

此外，还需要注意连线的交叉、并联、串联等连接方式，以便正确理解电路的结构。

另外，注释也是理解电气原理图的重要线索。

注释可以包括元件的名称、数值、工作条件等信息。

通过仔细阅读注释，可以了解到具体元件的功能和特性，从而更好地理解整个电路的工作原理。

总之，在识读电气原理图时，不要只关注标题，而要全面了解每个元件的符号、连线和注释等信息。

通过掌握符号的含义、理解连线的走向和表示方式，以及仔细阅读注释，可以更好地理解电气原理图并应用于实际工程中。

教你三步看懂电路图的方法
电路图主要由元件符号、连线、结点、注释四大部分组成。

接下来给大家分享如何通过三个步骤看懂电路图，一起看一下具体内容。

看懂电路图的三个步骤
（1）首先要看有哪些图形符号和文字符号,了解电路图各组成部分的作用。

分清主电路和辅助电路。

交流回路和直流回路。

（2）主电路是电气控制线路中大电流流过的部分。

包括从电源到电机之间相连的电器元件。

看主回路时要通常从下往上看。

即先从用电设备开始经控制电器元件顺次往电源端看。

通过看主回路，要搞清楚负载是怎样取得电源的。

电源都经过哪些电器原件到达负载和为什么要通过这些电器原件。

（3）辅助电路是控制线路中除了主电路以外的电路。

起流过的电流比较小，看辅助电路时则上自上而下。

从左到右看，即先看主电源，再顺序看各条支路。

分析各条支路电器原件的工作情况及其对主回路的控制关系，注意电气与机械机构的连接关系。

如何画好电路图
（1）如果是串联电路，则按一定的次序从电源的正极向电源的负极画出，遇到什么就画什么，直到完成。

（2）如果是并联电路，可以采取分路完成的方法——将电路分解成几条路，然后一条一条完成连接；如果是并联电路，还要注意相交且相连的点要用明显的黑点描出。

（3）画好电路图应注意的事项:
①必须用电路符号表示元件，不能用实物图形。

②整个电路图画成方框型。

③按照实物图元件摆放顺序画电路图。

④养成随时将各元件用字母表示的好习惯。

⑤注意连接处不要形成开路，节点要点好。

阅读电气原理图的一般方法在工矿企业电气设备与生产机械电力拖动自动控制线路中，主要以各类电动机或其他执行电器为控制对象。

它们的控制线路虽然多种多样，有时甚至非常复杂，但都是由一些基本控制单元按一定要求组合而成。

电气控制线路图是由许多电器元件按一定要求连线而成的，用以表达生产机械电气控制系统的结构、原理等设计意图，便于电器元件和设备的安装、调整、使用和维修。

因此，能够看懂电气控制系统的电气图（尤其是电气原理图），是电工的重要技能。

阅读电气原理图的一般方法是：1．了解控制对象在阅读电气原理图以前，必须对控制对象有所了解，尤其对机、电、液（或气）配合得比较密切的生产机械（如采煤机等），要搞清其全部传动过程。

2．主电路分析任何一台设备的电气控制线路，总是由主电路和控制电路两大部分组成，而控制电路又可分为若干个基本控制线路或环节（如点动、正反转、降压启动、制动、调速等）。

分析电路时，通常首先从主电路入手，了解设备运动部件和机构采用了几台电动机拖动，从每台电动机主电路中使用接触器的主触头的连接方式，大致可看出电动机是否有正反转控制，是否采用了降压启动，是否有制动控制，是否有调速控制等。

3．控制电路分析分析清楚主电路后，再从主电路中寻找接触器主触头的文字符号，在控制电路中找到相对应的控制环节，根据设备对控制线路的要求和前面所学的各种基本线路的知识，逐步深入了解各个具体的电路由哪些电器组成，它们互相间联系等。

如果控制电路比较复杂，可将其分成几个部分来分析。

4．辅助电路分析辅助电路中的电源显示、工作状态显示、照明和故障报警等部分，大多由控制电路中的元件控制，所以在分析时，要对照控制电路进行分析。

5．联锁和保护环节分析任何机械生产设备对安全性和可靠性都作出了很高的要求，因此控制线路中设置有一系列电气保护和必要的电气联锁。

分析联锁和保护环节可结合机械设备生产过程的实际需求及主电路各电动机的互相配合过程进行。

6．总体检查经过“化整为零”的局部分析，理解每一个电路的工作原理以及各部分之间的控制关系后，再采用“集零为整”的方法，检查各个控制线路，看是否有遗漏。

电气原理图识读方法和步骤首先要有肯定的电气基础学问，熟悉基本的元件符号，常见的电气元件并了解其工作原理。

识图的时候先看一次后看二次，通过一次回路了解图纸的大致用途，他要干什么，比如是电机运行、变压器或线路送电、或者是多台电机和阀门等设备的协作。

还要看回路中应当有哪些闭锁条件，各个设备在图中起到的作用。

有了这些熟悉之后，在通过二次回路看是如何实现的。

看二次回路可以先看线圈，通过线圈两侧的接点看回路中各设备之间的协作、规律关系，看完线圈看接点，接点连成一条线。

有些电气图虽然不算太简单，但假如不从电路原理上把握其连线规律，诊断线路故障就比较困难，所以要顺当修好常用电气设备，就必需读懂和把握电气图，尤其是初学者，更要学会识读电气图。

对于各类电气图的识读，通常有以下几种基本识图方法。

1）结合电工、电子技术基础学问看图在实际生产的各个领域中，全部电路（如输变配电、电力拖动、照明、电子电路、仪器仪表和家电产品等）都是建立在电工、电子技术理论基础之上的。

因此，要想快速、精确地看懂电气图，必需具备肯定的电工、电子技术学问。

例如三相笼型异步电动机的正转和反转掌握，就利用了电动机的旋转方向由三相电源的相序来打算的原理，用倒顺开关或两个接触器进行切换，转变输入电动机的电源相序，从而转变电动机的旋转方向。

2）结合电气元件的结构和工作原理看图在电路中有各种电气元件，如配电电路中的负荷开关、断路器、熔断器、互感器、电表等；电力拖动电路中常用的各种继电器、接触器和各种掌握开关等；电子电路中，常用的各种晶体二极管、晶体三极管、晶闸管、电容器、电感器及各种集成电路等。

因此在看电气图时，首先应了解这些电气元件的性能、结构、工作原理、相互掌握关系及在整个电路中的地位和作用。

3）结合典型电路识图典型电路就是常见的基本电路，如电动机的启动、制动、正反转掌握、过载爱护、时间掌握、挨次掌握、行程掌握电路；晶体管整流、振荡和放大电路；晶闸管触发电路；脉冲与数字电路等。
