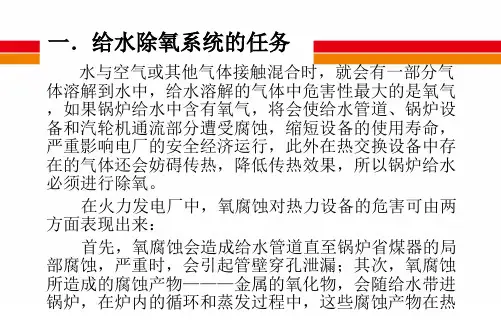

中海石油华鹤煤化股份有限公司3052尿素装置公用工程热电站除氧给水系统操作规程编写：审核：审定：批准：二○一三年二月目录第一章工艺说明和设备参数特性1.除氧给水系统的任务2.给水除氧系统的工作范围3.除氧给水系统的各种物料4.除氧给水系统的工艺过程5.主要设备的特性第二章工艺指标和联锁保护1.工艺指标2.连锁报警第三章除氧器的操作规程1.投运前的检查与准备2.单台除氧器的投运3.连续排污扩容器投运4.除氧器并列运行5.除氧器的运行和维护6.除氧器的停运7.除氧器的事故处理第四章锅炉高压给水泵操作规程1.锅炉高压给水泵的保护实验2.给水泵的备用条件3.给水泵备用闭锁条件：4.给水泵的启动5.给水泵的备用6.给水泵的停用：7.停用给水泵隔离放水8..给水泵运行中注意事项9.给水泵的稀油站操作步骤10给水泵故障处理附表一给水系统阀门一览表附表二给水泵的启停操作票第一章工艺说明和设备参数特性1.除氧给水系统的任务1.1合理回收和补充各路化学补充水、冷渣器冷却水、疏水等至除氧器，对联排扩容蒸汽等余热进行回收，保持除氧器水位正常，不能大辐波动；1.2对锅炉给水进行调节PH，加药，除氧，升压等工艺过程，满足锅炉给水品质和给水压力、温度的工艺要求。
1.3保证除氧器、锅炉给水泵及高低压给水管线与其附件等设备的安全、稳定长周期运行。
1.4保证除氧给水系统的运行中相关工艺参数在规定范围内：◆除氧器压力保持在0.15~0.2MPa；◆水温控制在130~135℃◆水位控制在水箱中心线以上在750～1150mm之间，正常水位为950mm。
◆溶解氧含氧量≤7ug/1◆锅炉给水PH值8.8~9.3◆高压给水压力12~14MPa1.5除氧器的运行中，值班经常检查汽水管路应无泄漏及振动现象，校对水位指示；定期作好检查和维护工作。
1.6定期作除氧器安全门动作试验；安全阀整定压力为0.8MPa。
2.给水除氧系统的工作范围工作范围包括：三台高压除氧器、四台电动锅炉给水泵及润滑油站、加药装置、联排扩容器及以上设备相关的管线、阀门、仪表、电气等部件等。
目录1.编制目的2.编制依据3.调试质量目标4.系统及主要设备技术规范5.调试前应具备的条件6.电动给水泵试运前准备工作7.调试步骤8.组织分工9.安全注意事项10附表1.编制目的为了指导及规范系统及设备的调试工作，保证系统及设备能够安全正常投入运行，制定本措施。
检查电气、热工保护联锁和信号装置，确认其动作可靠。
检查及设备的运行情况，检验系统的性能，发现并消除可能存在的缺陷。
2.编制依据《火电工程启动调试工作规定》1996年5月《火力发电厂基本建设工程启动及竣工验收规程》《火电工程调整试运质量检验及评审标准》1996年版《电力建设施工及验收技术规范》(汽轮机机组篇) DL 5011-92《热力系统图》《玖龙纸业热电车间汽机运行规程》3.调试质量目标符合部颁《火电工程调整试运质量检验及评定标准（1996年版）》中有关系统及设备的各项质量标准要求，全部检验项目合格率100%，优良率90%以上，满足机组整套启动要求。
专业调试人员，对调试质量的关键环节进行重点检查、控制，发现问题应及时向上级领导汇报，以便协调解决，保证启动调试工作顺利进行。
4.系统及主要技术规范设备及系统概况4.1.1给水泵：20GB-100型给水泵，为调速型锅炉给水泵。
该给水泵为单壳体、分段、多级离心泵，其结构为水平卧式。
转子由吸入吐出端轴套、首级叶轮、次级叶轮、齿形垫、压紧环、调整套、平衡盘、推力盘等组成。
定子部分主要有吸入、吐出端轴承部件、吸入段、吐出段、导叶、中段等组成。
整个转子是由两端的轴承来支承。
齿形垫用来补偿转子部件的套装零件与轴的热膨胀差值（泵检修时应该更换齿形垫）。
4.1.2水泵的平衡机构该给水泵的平衡机构由平衡盘、平衡套及推力轴承组成，用以平衡轴向推力。
这种平衡机构工作的稳定性与设备运行的可靠性及其寿命关系极为密切，它能100%平衡轴向推力，灵敏度高，工况变化时自动调整性能好。
在启动、停机及负荷变化时，平衡盘和平衡套的磨损小。
工程名称除氧给水系统调试措施文件编码：项目名称：调试单位：日期：版次：措施审批页编制单位：编制：审核：措施技术交底表目录1工程概况 (1)1.1设备系统概述 (1)1.2调试项目 (1)1.3工期 (1)2编制依据 (1)3调试前应具备的条件和准备 (2)3.1组织分工 (2)3.2调试前应具备的条件 (2)3.3调试人员配置、资格 (3)3.4仪器、仪表 (4)4调试程序和方法 (4)4.1流程图 (4)4.2调试项目 (6)4.3主要调试程序 (6)5调试质量检验标准 (11)5.1质量目标 (11)5.2调试过程中控制点的设置 (11)5.3质量标准 (12)6调试的安全要求和环境条件 (12)6.1调试的安全危险因素及辩识 (12)6.2环境条件 (12)7附录 (12)1工程概况1.1 设备系统概述xx工程2×330MW机组，每台机组配置一台除氧器，它在回热系统中是一个混合式加热器，担负将进入除氧器的水除氧的任务，并保证在负荷和给水量波动时给水泵的正常运行。
除氧器的热力系统能保证除氧器有较好的除氧效果，正常运行时，给水泵不会汽化，而且有较高的经济性能。
除氧器加热汽源正常运行时，由汽轮机五段抽汽供给，备用辅助蒸汽，是在机组启动或者低负荷运行时代替五段抽汽作为除氧器汽源；另外还接有高压加热器疏水，连排扩容器排汽等热源，除氧器装设安全阀，防止超压。
为机组的安全、稳定经济运行，除氧器设计了溢流和事故放水，设计了二次加热和再沸腾以使除氧效果更佳。
锅炉上水泵可以为除氧器补水或在启动时向锅炉上水。
除氧器型号：有效容积额定出力最大工作压力最高工作温度设计压力设计温度1.2 调试项目进行除氧给水系统的通水检查，除氧器及其相关管道系统的阀门的SCS功能试验，检查给水系统的试运情况；锅炉上水泵的启、停和试运；给水系统所有阀门的传动试验及DAS 系统采集点显示的正确性检查。
1.3 工期从阀门的传动试验至除氧给水系统试运结束共需5天。
