汽机除氧给水系统讲解一、除氧器除氧器是大型火电机组回热系统中重要的辅机之一,它的主要作用是除去凝结水中的氧和二氧化碳等非冷凝气体,其次将凝结水加热到除氧器运行压力下的饱和温度,加热汽源是四抽及其它方面的余汽,疏水等,从而提高了机组的热经济性,并将达到标准含氧量的饱和水储存于除氧器的水箱中随时满足锅炉的需要,保证锅炉的安全运行。
二、除氧器工作原理热力除氧原理:气体在水中的溶解度正比于该气体在水面的分压力,水中气体分压力的总合与水面混合气体的总压力相平衡,当水加热至沸腾时,水面各蒸汽的分压力接近混合气体的总压力,其它气体的分压力接近零,故不能溶解的其它气体被排出水面。
三、除氧器的运行1.除氧器滑压运行时,应保证除氧器水汽侧压差的大小与机组需要凝结水流量大小(及喷嘴流量大小)相匹配,才能使喷嘴达到最佳的雾化效果从而保证凝结水在喷雾除氧器段空间的除氧效果。
2、除氧器在安装投运前和大修后应进行安全门开启试验。
3、除氧器安装后投运、大修或长期停机后投运应对除氧系统进行除铁冲洗。
合格指标是:含铁量≤50μg∕l;悬浮物≤10μg∕L4、正常运行中的监视1)除氧器运行中应注意监视压力、温度要与机组运行工况相对应,温度变化率不能太大,压力不能超过额定值。
2)正常运行时,水位应投入自动,控制在正常范围之内。
3)正常运行时,辅助蒸汽供除氧器主、旁路压力控制投入自动,定值在0.147MPa。
4)正常运行时,溶氧量要合格,如含氧量超限,应调整除氧器电动排气门开度,使除氧器溶氧合格。
5)除氧器正常运行中应对就地水位计和远方水位计进行校核;对水位保护进行试3佥,保证其动作正常。
6)正常运行时应对各阀门、管道经常检查,不应有漏水、漏汽、汽水冲击振动等现象。
四、设备参数概述1.型式:卧式。
2、设计压力为:≥1.23MPa(g);最高工作压力1.081MPa(a)r额定工作压力1.029MPa(a)β3、设计温度:≥392.2°C;最高工作温度368.7°C,额定工作温度362.1。

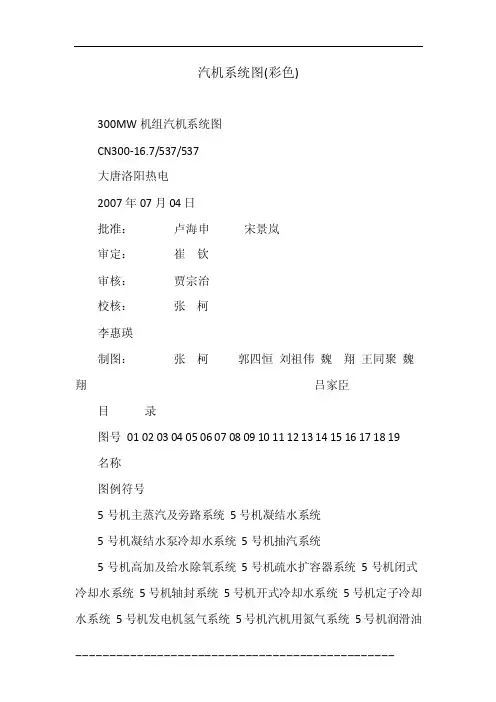

汽机系统图(彩色)300MW机组汽机系统图CN300-16.7/537/537大唐洛阳热电2007年07月04日批准:卢海申宋景岚审定:崔钦审核:贾宗治校核:张柯李惠瑛制图:张柯郭四恒刘祖伟魏翔王同聚魏翔吕家臣目录图号01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19名称图例符号5号机主蒸汽及旁路系统5号机凝结水系统5号机凝结水泵冷却水系统5号机抽汽系统5号机高加及给水除氧系统5号机疏水扩容器系统5号机闭式冷却水系统5号机轴封系统5号机开式冷却水系统5号机定子冷却水系统5号机发电机氢气系统5号机汽机用氮气系统5号机润滑油净化系统5号机低压加热器系统6号机主蒸汽及旁路系统6号机凝结水系统6号机凝结水泵冷却水系统6号机高加及给水除氧系统图号20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38名称6号机抽汽系统6号机闭式冷却水系统6号机定子冷却水系统6号机发电机氢气系统6号机开式冷却水系统6号机汽机用氮气系统6号机润滑油净化系统6号机疏水扩容器系统6号机轴封系统6号机汽机放水系统6号机低压加热器系统润滑油系统发电机密封油系统高压抗燃油系统EH油管路系统循环水系统循环水泵冷却水系统机房内循环水系统自来水系统图号39 40 41 42 43 44 45 46 47 48 49 50 51 52 53名称生活、消防水系统辅助蒸汽系统凝结水精处理系统给水泵润滑油系统给水泵密封冷却水系统中央空调系统热交换站系统热网系统调节保安系统集控楼气体灭火系统5号机6KV气体灭火系统6号机6KV气体灭火系统IG541气体灭火程序图喷淋消防水系统脱硫气体消防系统02 5号机主蒸汽系统序号0102030405060708091011121314151617181920212223242526272829 303132333435阀门名称5号机主蒸汽1号管疏水气动阀5号机主蒸汽1号管疏水手动门5号机高压缸疏水气动阀5号机高压调节级疏水气动阀5号机高压内缸疏水二道门5号机高压内缸疏水一道门5号机高压缸通风1号气动阀5号机高压2-3号导管疏水气动阀5号机右侧高压调节阀后疏水二道门5号机右侧高压调节阀后疏水一道门5号机高压缸通风2号气动阀5号机再热蒸汽2号导管疏水气动阀5号机高压1-4号导管疏水气动阀5号机左侧高压调节阀后疏水二道门5号机左侧高压调节阀后疏水一道门5号机再热蒸汽1号导管疏水气动阀5号机热再1号管疏水罐及主汽门疏水气动阀5号机热再1号管疏水罐及主汽门疏水手动门39DV0239DV0939DV0839DV0639DV1439DV0439DV1326DV035号机低缸喷水气动门前手动门5号机低缸喷水调节阀5号机低缸喷水气动门后手动门5号机低缸喷水汽动门旁路手动门5号机主汽1号导管通风冷却1号门5号机主汽1号导管通风冷却2号门5号机LV5号机高旁减压调节阀5号机高旁喷水调节阀5号机高旁减温水电动门5号机高旁减温水管道放水1门5号机高旁减温水管道放水2门5号机高压门杆漏汽电动门5号机高排逆止门5号机主汽2号导管通风冷却1号门5号机主汽2号导管通风冷却2号门5号机1号中压主汽门平衡阀26EST0132PCV0132TCV02321MV0231MV0826ECV01序号3637383940414243444546474849505152535455565758596061626364 656667686970阀门名称5号机2号中压主汽门平衡阀5号机主蒸汽2号管疏水手动门5号机主蒸汽2号管疏水气动阀5号机高排逆止阀前疏水气动阀前疏水手动门39DV0326DV0126DV025号机高排逆止阀前疏水气动阀5号机高排逆止阀后疏水气动阀前疏水手动门5号机高排逆止阀后疏水气动阀5号机高排逆止阀后疏水排大气一道门5号机高排逆止阀后疏水排大气二道门5号机热再2号管疏水罐及主汽门疏水手动门5号机热再2号管疏水罐及主汽门疏水气动阀5号机低旁三级减温水东侧调整门旁路手动门26DV045号机2号凝汽器三级喷水调节阀32TCV065号机低旁三级减温水东侧调整门前手动门5号机低旁三级减温水东侧调整门后手动门5号机低旁三级减温水西侧调整门前手动门5号机#1凝汽器三级喷水调节阀32TCV055号机低旁三级减温水西侧调整门后手动门5号机低旁三级减温水西侧调整门旁路手动门5号机低旁减压调节阀5号机低旁减温水调门后放水手动门5号机低旁喷水调节阀5号机低旁减温水电动门1-4号高导管连接再热1号管快冷用连通甲门1-4号高导管连接再热1号管快冷用连通乙门2-3号高导管连接再热2号管快冷用连通甲门2-3号高导管连接再热2号管快冷用连通乙门32PCV0332TCV0432MV04快冷装置至5号机甲门快冷装置至5号机乙门5号机快冷来气甲门前疏水甲门5号机快冷来气甲门前疏水乙门序号7172737475767778798081828384858687888990919293949596979899 100101102103104105阀门名称03 5号机凝结水系统序号0102030405060708091011121314151617181920212223242526272829 303132333435阀门名称5号机补水泵至除氧器补水手动门5号机5加出口管道放空气门5号机5号低加出口逆止门5号机凝结水泵出口至低辅、轴封减温水门5号机凝结水泵出口至闭式水箱手动门5号机补水泵出口至闭式水箱手动门5号机热交换站补水箱入口手动门5号机1号真空泵补水泵来补水手动门5号机2号真空泵补水泵来补水手动门5号机补水泵至凝汽器补水调整门后手动门5号机凝汽器水位A 调节阀5号机补水泵至凝汽器补水调整门前手动门5号机凝汽器水位A 调节阀旁路电动门5号机低旁喷水调节阀5号机低旁减温水电动门5号机低旁减温水调整门后放水门5号机1号疏扩减温水调阀旁路手动门5号机1号疏扩减温水调阀后手动门5号机本体疏水扩容器1喷水电动调节阀5号机1号疏扩减温水调阀前手动门5号机低旁三级减温水西侧调整门旁路手动门28LCV0228MV0532TCV0432MV0439TCV115号机低旁三级减温水西侧调整门后手动门5号机#1凝汽器三级喷水调节阀32TCV055号机低旁三级减温水西侧调整门前手动门5号机低旁三级减温水东侧调整门旁路手动门5号机低旁三级减温水东侧调整门后手动门5号机#2凝汽器三级喷水调节阀32TCV065号机低旁三级减温水东侧调整门前手动门5号机凝结水至除盐水箱进水蝶阀5号机除盐水箱至补水泵入口总门165MW化学补水至5号机除盐水箱手动蝶阀5号机1号补水泵入口手动门5号机2号补水泵入口手动门5号机凝泵出口至除盐水箱旁路管道放空气门5号机凝泵出口至除盐水箱调整门后手动门序号3637383940414243444546474849505152535455565758596061626364 656667686970阀门名称5号机凝汽器水位B调节阀28LCV035号机凝泵出口至除盐水箱调整门前手动门5号机凝泵出口至除盐水箱调整门旁路手动门5号机1号补水泵出口逆止门5号机1号补水泵出口电动门5号机1号补水泵旁路手动门5号机2号补水泵出口逆止门5号机2号补水泵出口电动门5号机2号补水泵旁路手动门5号机凝结水泵出口至减温水管道放空气门5号机1号补水泵出口电动门后放水手动门5号机2号补水泵出口电动门后放水手动门5号机真空破坏门密封水注水门5号机低压缸喷水调节阀后手动门5号机低压缸喷水调节阀5号机低压缸喷水调节阀前手动门5号机低压缸喷水调节阀旁路手动门5号机凝结水至轴加水封注水手动门5号机凝结水至除盐水箱管道放水门5号机2号疏扩减温水调阀旁路手动门5号机2号疏扩减温水调阀前手动门5号机本体疏水扩容器2喷水电动调节阀5号机2号疏扩减温水调阀后手动门5号机8加水侧放水门5号机凝汽器汽侧放水门5号机凝结水泵入口母管放水手动门5号机1号凝泵入口电动门5号机2号凝泵入口电动门5号机3号凝泵入口电动门5号机1号凝泵空气门5号机1号凝泵入口滤网放水门5号机2号凝泵空气门5号机2号凝泵入口滤网放水门5号机3号凝泵空气门5号机3号凝泵入口滤网放水门28MV10A28MV10B26EST0139TCV1228MV02A28MV02B28MV02C序号7172737475767778798081828384858687888990919293949596979899 100101102103104105阀门名称5号机1号凝泵出口逆止门5号机2号凝泵出口逆止门5号机3号凝泵出口逆止门5号机1号凝泵出口电动门5号机2号凝泵出口电动门5号机3号凝泵出口电动门5号机1号凝泵出口电动门后放水门5号机2号凝泵出口电动门后放水门5号机3号凝泵出口电动门后放水门5号机凝结水至精处理管道放空气门5号机混床进水总阀5号机混床出水总阀5号机精处理至轴加管道放水门5号机1号2号混床凝结水旁路一次门5号机精处理旁路门5号机1号2号混床凝结水旁路二次门5号机1号2号混床凝结水手动旁路阀5号机凝结水至定子水补水一道门5号机轴封加热器水侧入口手动门5号机轴封加热器水侧旁路手动门5号机轴封加热器水侧出口手动门5号机轴封冷却器最小流量调节阀前手动门5号机轴封冷却器最小流量调节阀5号机轴封冷却器最小流量调节阀后手动门5号机凝汽器最小流量调节阀旁路电动门5号机轴加水侧出口管道放空气门5号机除氧器水位调节阀前手动门5号机除氧器水位调节阀5号机除氧器水位调节阀后手动门5号机除氧器水位调节阀旁路电动门5号机凝结水旁路管道放空气门5号机8号低加进水电动门5号机8加入口管道放空气手动门5号机7、8号低加旁路电动门5号机8加入口门后放水手动门28MV01A28MV01B28MV01C28FCV0128MV0428LCV0528MV1128MV1228MV1303 5号机凝结水系统序号1061071081091101111121131141151161171181191201211221231241 25126127128129130131132133134135136137138139140阀门名称5号机7加出口管道后放水手动门(图错)5号机7低加出水电动门5号机7加出口管道放空气门5号机凝结水至锅炉侧补水1号门5号机凝结水至锅炉侧补水2号门5号机凝结水至锅炉侧补水1号门前疏水门5号机凝结水至锅炉侧补水2号门后疏水1号门5号机凝结水至锅炉侧补水2号门后疏水2号门28MV145号机6号低加进水电动门后放水手动门5号机6号低加进水电动门5号机6低加旁路电动门5号机6低加出水电动门5号机5低加进水电动门后放水手动门5号机5低加进水电动门5号机5低加旁路电动门5号机5低加放水电动门5号机5低加出水电动门5号机性能试验凝结水流量测量装置旁路门5号机性能试验凝结水流量测量装置入口门5号机性能试验凝结水流量测量装置出口门28MV1528MV1628MV1728MV1828MV1928MV2128MV20序号1411421431441451461471481491501511521531541551561571581591 60161162163164165166167168169170171172173174175阀门名称序号1761771781791801811821831841851861871881891901911921931941 95196197198199200201202203204205206207208209210阀门名称04 5号机凝结水泵冷却水系统序号0102030405060708091011121314151617181920212223242526272829 303132333435阀门名称5号机3号凝泵出口电动门5号机3号凝泵出口逆止门5号机3号凝结水泵出口供自身密封水手动门28MV01C3号凝结水泵出口供自身密封水门后减压阀5号机3号凝结水泵外来密封水手动门5号机3号凝结水泵电机冷却水回水门5号机3号凝结水泵电机冷却水供水2门5号机3号凝结水泵电机冷却水供水1门5号机2号凝泵出口电动门5号机2号凝泵出口逆止门5号机2号凝结水泵出口供自身密封水手动门28MV01B2号凝结水泵出口供自身密封水门后减压阀5号机2号凝结水泵外来密封水手动门5号机2号凝结水泵电机冷却水回水门5号机2号凝结水泵电机冷却水供水2门5号机2号凝结水泵电机冷却水供水1门5号机1号凝泵出口电动门5号机1号凝泵出口逆止门5号机1号凝结水泵出口供自身密封水手动门28MV01A1号凝结水泵出口供自身密封水门后减压阀5号机1号凝结水泵外来密封水手动门5号机1号凝结水泵电机冷却水回水门5号机1号凝结水泵电机冷却水供水2门5号机1号凝结水泵电机冷却水供水1门序号3637383940414243444546474849505152535455565758596061626364 656667686970阀门名称序号7172737475767778798081828384858687888990919293949596979899 100101102103104105阀门名称05 5号机抽汽系统图序号0102030405060708091011121314151617181920212223242526272829 303132333435阀门名称5号机高压门杆漏汽电动门5号机高排逆止门5号机高排逆止阀前疏水手动门5号机高排逆止阀前疏水气动阀5号机高排逆止阀后疏水手动门5号机高排逆止阀后疏水气动阀5号机二段抽汽逆止阀5号机2号高加进汽电动门5号机冷再供2号高加逆止门下疏水门5号机冷再供2号高加逆止门后疏水门5号机二抽逆止阀及电动门后疏水气动阀5号机一段抽汽逆止阀5号机1号高加进汽电动门5号机一段抽汽供1号高加电动门后疏水门5号机一段抽汽供1号高加逆止门下疏水门5号机一段抽汽供1号高加逆止门前疏水门5号机一抽逆止阀及电动门后疏水气动阀5号机一段抽汽逆止阀前疏水气动阀5号机三段抽汽供3号高加逆止门前疏水门5号机三段抽汽逆止阀5号机三段抽汽逆止阀前疏水气动阀5号机3号高加进汽电动门5号机三抽供3号高加进汽管道放空气1门5号机三抽供3号高加进汽管道放空气2门5号机三段抽汽电动门后管道放空气1门5号机三段抽汽电动门后管道放空气2门5号机三段抽汽供3号高加电动门后疏水门5号机三段抽汽供3号高加逆止门下疏水门5号机三抽逆止阀及电动门后疏水气动阀5号机四段抽汽1号逆止阀5号机四段抽汽2号逆止阀5号机四段抽汽供高除逆止门前疏水门5号机四段抽汽逆止阀前疏水气动阀5号机4段抽汽2号逆止门后疏水排大气1门5号机四段抽汽供高除逆止门下疏水门31MV0826ECV0126DV0126DV0227ECV0227MV02序号3637383940414243444546474849505152535455565758596061626364 656667686970阀门名称5号机4段抽汽2号逆止门后疏水排大气2门5号机四抽逆止阀及电动门后疏水气动阀5号机四段抽汽逆止门后电动门5号机四段抽汽供高除管道疏水1道门5号机四段抽汽供高除管道疏水2道门5号机除氧器压力调节阀前电动门5号机除氧器压力调节阀5号机除氧器压力调节阀后手动门5号机四抽供辅汽逆止门5号机除氧器压力调节阀旁路电动门5号机除氧器压力调节阀后手动门后疏水门5号机除氧器压力调节阀后疏水器出口门5号机除氧器压力调节阀后疏水器入口门5号机除氧器压力调节阀后疏水器旁路门5号机除氧器进汽总逆止门5号机四段抽汽至除氧器1号电动门5号机四段抽汽至除氧器2号电动门5号机1号供热抽汽逆止阀5号机1号供热抽汽液控蝶阀5号机供热1号管快关阀前疏水手动门5号机供热1号管快关阀前疏水气动阀5号机供热1号管逆止门前疏水手动门5号机供热1号管逆止阀前疏水气动阀5号机供热1号排汽安全门联箱疏水手动门5号机2号供热抽汽逆止阀5号机2号供热抽汽液控蝶阀5号机供热2号管快关阀前疏水手动门5号机供热2号管快关阀前疏水气动阀5号机供热2号管逆止门前疏水手动门5号机供热2号管逆止阀前疏水气动阀5号机供热2号排汽安全门联箱疏水手动门5号机五抽至5号低加逆止门下疏水门5号机五段抽汽逆止阀5号机5号低加进汽电动门5号机五段抽汽逆止阀前疏水手动门39DV1827MV04序号7172737475767778798081828384858687888990919293949596979899 100101102103104105阀门名称5号机五抽供5号低加进汽电动门后疏水门5号机五段抽汽逆止阀前疏水气动阀5号机五抽逆止阀及电动门后疏水气动阀5号机热网除氧器加热蒸汽电动门5号机六段抽汽逆止阀5号机6段抽汽至6号低加逆止门下疏水门5号机6段抽汽至6号低加逆止门前疏水门5号机6号低加进汽电动门5号机六抽供5号低加进汽电动门后疏水门5号机六段抽汽逆止阀前疏水气动阀5号机六抽逆止阀及电动门后疏水气动阀5号机供热1号管快关阀前疏水排大气1道门5号机供热1号管快关阀前疏水排大气2道门5号机供热2号管快关阀前疏水排大气1道门5号机供热2号管快关阀前疏水排大气2道门5号机热网液控蝶阀旁路逆止门1前手动门5号机热网液控蝶阀旁路逆止门2前手动门5号机热网液控蝶阀旁路气动逆止门15号机热网液控蝶阀旁路气动逆止门25号机连通管调整蝶阀5号机高排逆止门后疏水排大气1门5号机高排逆止门后疏水排大气2门快冷装置至5号机高排管道甲门快冷装置至5号机高排管道乙门39DV2339DV2478MV2827ECV0674MV0574PCV0227MV0639DV2539DV2674MV0639DV1227ECV0127MV0139DV1139DV1027ECV0339DV1527MV0327MV0727MV0827ECV0727RV0139DV2039DV1927ECV0827RV0239DV2 239DV2127ECV0927ECV1039DV1627ECV04A27ECV04B39DV1727ECV0527MV0506 5号机高加及给水除氧系统图序号0102030405060708091011121314151617181920212223242526272829 303132333435阀门名称5号机3号高加正常疏水调阀前逆止门5号机3号高加正常疏水调阀前手动门5号机3号高加水位调节阀5号机3号高加正常疏水调阀后手动门5号机3加水位调节阀后手动门后放空气1门5号机3加水位调节阀后手动门后放空气2门5号机除氧器进汽总逆止门5号机四段抽汽逆止门后电动门5号机除氧器压力调节阀后手动门5号机除氧器压力调节阀5号机除氧器压力调节阀前电动门5号机除氧器压力调节阀旁路电动门5号机四抽供辅汽逆止门5号机1号给水泵最小流量调节阀5号机2号给水泵最小流量调节阀5号机3号给水泵最小流量调节阀5号机四段抽汽至除氧器1号电动门5号机四段抽汽至除氧器2号电动门5号机5加出口凝结水至除氧器逆止门5号机补水泵出口至除氧器补水手动门5号机5加出口凝结水至除氧器管道放空气门30LCV0327MV0474MV0574MV06ZXLLFA1ZXLLFB1ZXLLFC127MV0727MV085号机3号给最小流量调节阀后逆止门5号机2号给最小流量调节阀后逆止门5号机除氧器1号防倒汽逆止门5号机除氧器2号防倒汽逆止门5号机高加空气管总门5号机高加空气管总门后逆止门5号机1号给最小流量调节阀后逆止门5号机除氧器对空排汽门5号机除氧器对空排气手动1门5号机除氧器对空排汽电动门15号机除氧器对空排汽电动门25号机除氧器对空排气手动2门5号机除氧器对空排气手动总门5号机热网加疏水至除氧器调阀后放水门57MV0357MV0457MV05序号3637383940414243444546474849505152535455565758596061626364 656667686970阀门名称热网疏水调节阀1后电动门热网疏水调节阀1热网疏水调节阀1前电动门热网疏水调节阀1旁路电动门5号机2号给水泵最小流量电动门5号机3号给水泵最小流量电动门5号机3号给水泵前置泵入口门前放水门5号机3号给水泵前置泵入口电动门5号机2号给水泵前置泵入口电动门5号机2号给水泵前置泵入口门前放水门5号机1号给水泵前置泵入口电动门5号机1号给水泵前置泵入口门前放水门5号机除氧器溢流电动门5号机除氧器紧急放水门5号机3号给水泵入口化学加胺手动门5号机3号给水泵入口化学加联胺手动门5号机3号给水泵入口化学取样手动门5号机2号给水泵入口化学加胺手动门5号机2号给水泵入口化学加联胺手动门5号机2号给水泵入口化学取样手动门5号机1号给水泵入口化学加胺手动门5号机1号给水泵入口化学加联胺手动门5号机1号给水泵入口化学取样手动门5号炉再热器减温水总管电动门5号机3号给水泵前置泵入口滤网放水1号门5号机3号给水泵前置泵入口滤网放水2号门5号机2号给水泵前置泵入口滤网放水1号门5号机2号给水泵前置泵入口滤网放水2号门5号机1号给水泵前置泵入口滤网放水1号门5号机1号给水泵前置泵入口滤网放水2号门5号机3号给水泵中间抽头电动门5号机3号给水泵中间抽头电动门前逆止门5号机3号给水前置泵出口放空气1号门5号机3号给水前置泵出口放空气2号门5号机3号给水泵主泵入口滤网放水1号门序号78MV08717278MV097378MV107457MV01B7557MV01C767755MV04C7855MV04B798055MV04A818257MV018357MV028485868788899091929301MV2094959697989910055MV03C101102103104105阀门名称5号机3号给水泵主泵入口滤网放水2号门5号机2号给水泵中间抽头电动门5号机2号给水泵中间抽头电动门前逆止门5号机2号给水前置泵出口放空气1号门5号机2号给水前置泵出口放空气2号门5号机2号给水泵主泵入口滤网放水1号门5号机2号给水泵主泵入口滤网放水2号门5号机1号给水泵中间抽头电动门5号机1号给水泵中间抽头电动门前逆止门5号机1号给水泵前置泵出口放空气1号门5号机1号给水泵前置泵出口放空气2号门5号机1号给水泵主泵入口滤网放水1号门5号机1号给水泵主泵入口滤网放水2号门5号机3号给水泵出口逆止门5号机2号给水泵出口逆止门5号机1号给水泵出口逆止门5号机3号给水泵出口电动门前放空气1门5号机3号给水泵出口电动门前放空气2门5号机3号给水泵出口逆止门后放水1门5号机3号给水泵出口逆止门后放水2门5号机3号给水泵出口电动门5号机2号给水泵出口逆止门后放水1门5号机2号给水泵出口逆止门后放水2门5号机2号给水泵出口电动门5号机1号给水泵出口电动门前放空气1门5号机1号给水泵出口电动门前放空气2门5号机1号给水泵出口电动门5号机1号给水泵出口逆止门后放水1门5号机1号给水泵出口逆止门后放水2门5号机1号给水泵最小流量电动门5号机1号高加出水电动门5号机1号高压加热器水室排空气2门5号机1号高压加热器水室排空气1门5号机1号高加启动排汽东侧2门5号机1号高加启动排汽东侧1门55MV03B55MV03A55MV02C55MV02B55MV02A57MV01A29MV0206 5号机高加及给水除氧系统图序号1061071081091101111121131141151161171181191201211221231241 25126127128129130131132133134135136137138139140阀门名称5号机1号高压加热器空气门5号机1段抽汽至1号高加放空气1门5号机1段抽汽至1号高加放空气2门5号机1号高加出口门前管道放空气1门5号机1号高加出口门前管道放空气2门1号高加启动排汽西侧1门1号高加启动排汽西侧2门5号机1号高压加热器水侧出口放水1门5号机1号高压加热器水侧出口放水2门5号机1号高压加热器水侧入口放水1门5号机1号高压加热器水侧入口放水2门5号机1号高压加热器汽侧放水东侧1门5号机1号高压加热器汽侧放水东侧2门5号机1号高压加热器汽侧放水西侧2门5号机1号高压加热器汽侧放水西侧1门5号机2号高加水侧出口放空气1门5号机2号高加水侧出口放空气2门5号机冷再供2号高加放空气1号门5号机冷再供2号高加放空气2号门5号机2号高加进汽电动门5号机二段抽汽逆止阀5号机1加紧急放水管道放水1号门DC5号机1加紧急放水管道放水2号门DC5号机1号高加紧急放水电动门5号机1号高加紧急放水调节阀5号机高加危急放水母管放空气1门5号机高加危急放水母管放空气1门5号机1号高加水位调节阀5号机2号高加启动排气东侧2号门5号机2号高加启动排气东侧1号门5号机2号高加空气门5号机2号高加水室放空气2号门5号机2号高加水室放空气1号门5号机2号高加东侧汽侧放水1号门5号机2号高加东侧汽侧放水2号门序号1411421431441451461471481491501511521531541551561571581591 60161162163164165166167168169170171172173174175阀门名称5号机2号高加中间汽侧放水2号门5号机2号高加中间汽侧放水1号门5号机2号高加西侧汽侧放水1号门5号机2号高加西侧汽侧放水2号门5号机2号高加启动排气西侧2号门5号机2号高加启动排气西侧1号门5号机2号高加水侧出口放水1号门5号机2号高加水侧出口放水2号门5号机2号高加水侧入口放水1号门5号机2号高加水侧入口放水2号门5号机2号高加紧急放水电动门5号机2号高加紧急放水调节阀5号机3号高加水室排空气2门5号机3号高加水室排空气1门5号机3号高加东侧启动排气2门5号机3号高加东侧启动排气1门5号机3号高加空气门5号机2号高加水位调节阀5号机3号高加西侧启动排气2门5号机3号高加西侧启动排气1门5号机2号高加危急放水管道放水1门5号机2号高加危急放水管道放水2门5号机3号高加出口管道放水1门5号机3号高加出口管道放水2门5号机3号高加入口管道放水1门5号机3号高加入口管道放水2门5号机3号高加汽侧东侧放水1门5号机3号高加汽侧东侧放水2门5号机3号高加汽侧西侧放水2门5号机3号高加汽侧西侧放水1门5号机3号高加危急放水管道放水2门5号机3号高加危急放水管道放水1门5号机3加危急放水调整门前管道放水1门5号机3加危急放水调整门前管道放水2门5号机3号高加紧急放水电动门序号1761771781791801811821831841851861871881891901911921931941 95196197198199200201202203204205206207208209210阀门名称5号机3号高加紧急放水调节阀5号机3加事故放水管道放空气。
