大直径嵌岩桩施工勘察孔深的确定

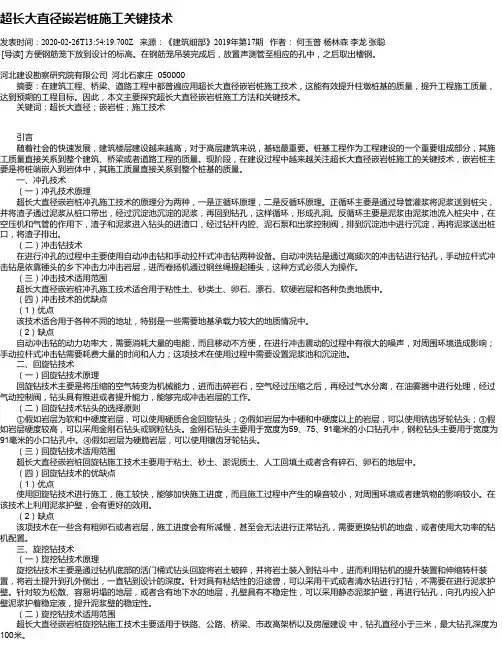

大直径超深变截面变嵌岩桩施工关键技术摘要：乌鲁木齐绕城高速(西线)工程PPP项目主线全长92.027公里，是国家高速公路G30的重要组成部分。

头屯河连接线特大桥桩基作为该项目的一个重难点工程之一，关乎整个工程的质量安全以及后续上部结构的施工进度。

本文主要介绍该类超深超大直径变截面钻孔灌注桩施工工艺及关键技术要点，可为类似工程提供借鉴。

关键词：超深大直径；变截面；钢筋笼制安；清孔；1 概述头屯河连接线特大桥桥梁全长2292m，主桥基础采用钻孔灌注桩和矩形承台，桩基采用C30水下混凝土，主墩布置16根桩径2.8m/2.2m的变截面钻孔灌注桩，过渡墩布置6根，桩基长度为35~95m，最大钻孔深度超100m。

在软土地基中提高钻孔灌注桩承载力的根本途径是施工变截面桩[1]。

超深超大直径钻孔灌注桩的钻孔、清孔；钢筋笼的安装、下放和灌注混凝土等各项工序施工周期长、控制要点多，且各工序间的相互影响不容忽视。

每个环节紧密衔接并一次完成，是控制成桩质量的关键。

2 施工工艺钻孔灌注桩的施工顺序为：施工准备→测量定放样→埋设护筒→钻机就位→钻孔→成孔→第一次清孔→制作、安放钢筋笼及声测管→导管安装→二次清孔→拌制、运输混凝土→浇筑水下混凝土。

3 关键技术3.1 旋挖钻孔3.1.1 桅杆校正桅杆对钻头具有导向作用，确保钻机性能状态良好，施工基础平台平整稳固，注意从正面和侧面2个方向同时校核，施工过程中定期复核。

3.1.2护筒检查与埋设桩径较大，孔口护筒埋设深度约为4m，为保证护筒刚度和圆度要求，护筒壁厚不小于1.6cm，同时在上中下三个位置加焊一圈钢板，防止护筒变形。

3.1.3泥浆配置泥浆是超深超大直径钻孔灌注桩施工中的核心施工材料，起到护壁，保持孔内水头以及带出钻渣的作用，同时应通过改进泥浆清渣技术提升清理沉渣效率。

本项目采用火碱强化膨润土钠化值，加强纳基膨润土的造浆性能，并调整泥浆PH 值。

同时下部基岩为高-中风化砂岩，普通纳基膨润土无法达到护壁和润滑的作用，添加一定比例的火碱增加膨润土造浆性能，满足护壁和润滑目的。

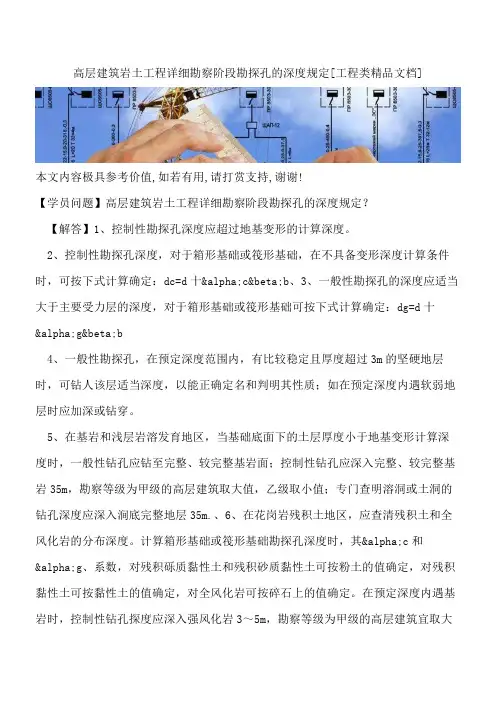

高层建筑岩土工程详细勘察阶段勘探孔的深度规定[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!【学员问题】高层建筑岩土工程详细勘察阶段勘探孔的深度规定？【解答】1、控制性勘探孔深度应超过地基变形的计算深度。

2、控制性勘探孔深度，对于箱形基础或筏形基础，在不具备变形深度计算条件时，可按下式计算确定：dc=d十αcβb、3、一般性勘探孔的深度应适当大于主要受力层的深度，对于箱形基础或筏形基础可按下式计算确定：dg=d十αgβb4、一般性勘探孔，在预定深度范围内，有比较稳定且厚度超过3m的坚硬地层时，可钻人该层适当深度，以能正确定名和判明其性质；如在预定深度内遇软弱地层时应加深或钻穿。

5、在基岩和浅层岩溶发育地区，当基础底面下的土层厚度小于地基变形计算深度时，一般性钻孔应钻至完整、较完整基岩面；控制性钻孔应深入完整、较完整基岩35m，勘察等级为甲级的高层建筑取大值，乙级取小值；专门查明溶洞或土洞的钻孔深度应深入涧底完整地层35m.、6、在花岗岩残积土地区，应查清残积土和全风化岩的分布深度。

计算箱形基础或筏形基础勘探孔深度时，其αc和αg、系数，对残积砾质黏性土和残积砂质黏性土可按粉土的值确定，对残积黏性土可按黏性土的值确定，对全风化岩可按碎石上的值确定。

在预定深度内遇基岩时，控制性钻孔探度应深入强风化岩3～5m，勘察等级为甲级的高层建筑宜取大值，乙级可取小值。

一般性钻孔达强风化岩顶面即可。

7、评价土的湿陷性、膨胀性、砂土地震液化、确定场地覆盖层厚度、查明地下水渗透性等钻孔深度，应按有关规范的要求确定。

8、在断裂破碎带、冲沟地段、地裂缝等不良地质作用发育场地及位于斜坡上或坡脚下的高层建筑，当需进行整体稳定性验算时，控制性勘探孔的深度应满足评价和验算的要求。

以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。

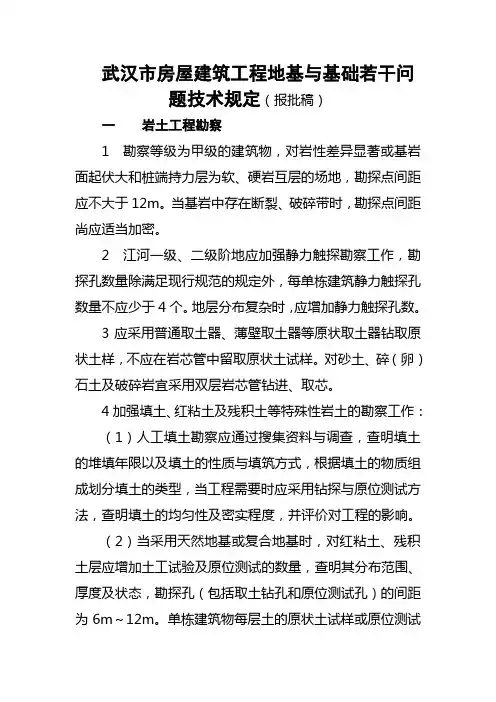

武汉市房屋建筑工程地基与基础若干问题技术规定（报批稿）一岩土工程勘察1勘察等级为甲级的建筑物，对岩性差异显著或基岩面起伏大和桩端持力层为软、硬岩互层的场地，勘探点间距应不大于12m。

当基岩中存在断裂、破碎带时，勘探点间距尚应适当加密。

2江河一级、二级阶地应加强静力触探勘察工作，勘探孔数量除满足现行规范的规定外，每单栋建筑静力触探孔数量不应少于4个。

地层分布复杂时，应增加静力触探孔数。

3应采用普通取土器、薄壁取土器等原状取土器钻取原状土样，不应在岩芯管中留取原状土试样。

对砂土、碎（卵）石土及破碎岩宜采用双层岩芯管钻进、取芯。

4加强填土、红粘土及残积土等特殊性岩土的勘察工作：（1）人工填土勘察应通过搜集资料与调查，查明填土的堆填年限以及填土的性质与填筑方式，根据填土的物质组成划分填土的类型，当工程需要时应采用钻探与原位测试方法，查明填土的均匀性及密实程度，并评价对工程的影响。

（2）当采用天然地基或复合地基时，对红粘土、残积土层应增加土工试验及原位测试的数量，查明其分布范围、厚度及状态，勘探孔（包括取土钻孔和原位测试孔）的间距为6m～12m。

单栋建筑物每层土的原状土试样或原位测试数据不应少于6件（组）。

静力触探试验与动力触探试验应连续贯入，标准贯入试验的间距应为1m～2m；工程需要时应进行地基静载荷试验，确定土层的承载力及变形计算参数。

5土工试验及其成果除满足常规物理力学试验的规定外，尚应符合下列要求：（1）对高层建筑及其它有需要的工程应根据规范要求进行高压固结试验，满足地基变形的计算要求。

（2）采用水泥土搅拌桩时，对淤泥或淤泥质土应测定有机质含量及PH值，当有机质含量大于5%、塑性指数大于25或PH值小于4时，应通过试验确定采用水泥土搅拌桩的可行性。

（3）采取岩样进行试验的钻孔直径，硬质岩不应小于75㎜，软质岩不应小于91㎜。

所采取的岩样应保证试样的代表性与完整性，软质岩岩样应进行密封。

单轴抗压强度试验应分别测定天然和饱和状态下的单轴抗压强度。

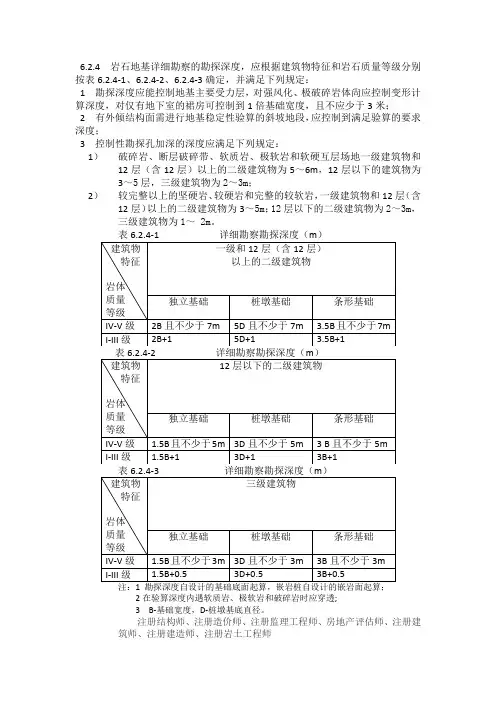

6.2.4 岩石地基详细勘察的勘探深度，应根据建筑物特征和岩石质量等级分别按表6.2.4-1、6.2.4-2、6.2.4-3确定，并满足下列规定：
1 勘探深度应能控制地基主要受力层，对强风化、极破碎岩体尙应控制变形计算深度，对仅有地下室的裙房可控制到1倍基础宽度，且不应少于3米；
2 有外倾结构面需进行地基稳定性验算的斜坡地段，应控制到满足验算的要求深度；
3 控制性勘探孔加深的深度应满足下列规定：
1）破碎岩、断层破碎带、软质岩、极软岩和软硬互层场地一级建筑物和12层（含12层）以上的二级建筑物为5～6m，12层以下的建筑物为
3～5层，三级建筑物为2～3m；
2）较完整以上的坚硬岩、较硬岩和完整的较软岩，一级建筑物和12层（含12层）以上的二级建筑物为3～5m；12层以下的二级建筑物为2～3m，
三级建筑物为1～ 2m。

2在验算深度内遇软质岩、极软岩和破碎岩时应穿透;
3 B-基础宽度，D-桩墩基底直径。

注册结构师、注册造价师、注册监理工程师、房地产评估师、注册建筑师、注册建造师、注册岩土工程师。

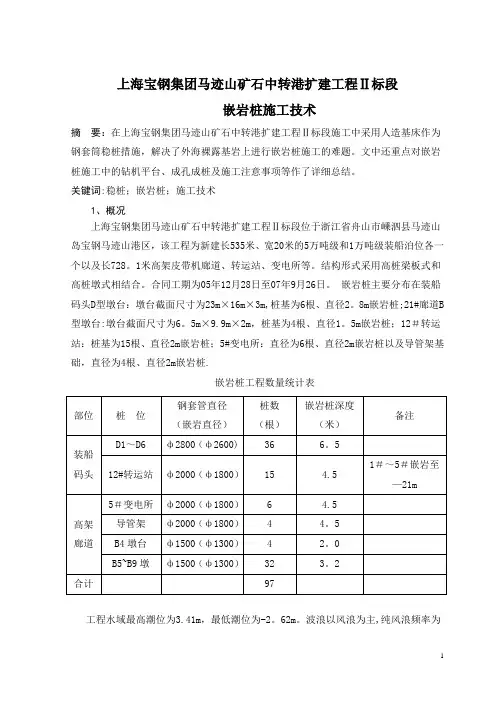

上海宝钢集团马迹山矿石中转港扩建工程Ⅱ标段嵌岩桩施工技术摘要：在上海宝钢集团马迹山矿石中转港扩建工程Ⅱ标段施工中采用人造基床作为钢套筒稳桩措施，解决了外海裸露基岩上进行嵌岩桩施工的难题。

文中还重点对嵌岩桩施工中的钻机平台、成孔成桩及施工注意事项等作了详细总结。

关键词:稳桩；嵌岩桩；施工技术1、概况上海宝钢集团马迹山矿石中转港扩建工程Ⅱ标段位于浙江省舟山市嵊泗县马迹山岛宝钢马迹山港区，该工程为新建长535米、宽20米的5万吨级和1万吨级装船泊位各一个以及长728。

1米高架皮带机廊道、转运站、变电所等。

结构形式采用高桩梁板式和高桩墩式相结合。

合同工期为05年12月28日至07年9月26日。

嵌岩桩主要分布在装船码头D型墩台：墩台截面尺寸为23m×16m×3m,桩基为6根、直径2。

8m嵌岩桩;21#廊道B 型墩台:墩台截面尺寸为6。

5m×9.9m×2m，桩基为4根、直径1。

5m嵌岩桩；12＃转运站：桩基为15根、直径2m嵌岩桩；5#变电所：直径为6根、直径2m嵌岩桩以及导管架基础，直径为4根、直径2m嵌岩桩.嵌岩桩工程数量统计表工程水域最高潮位为3.41m，最低潮位为-2。

62m。

波浪以风浪为主,纯风浪频率为69。

18％，涌浪频率为30.82％，波高大于2m的波浪均为涌浪为主的混合浪形式出现。

涌浪集中出现在SE-S—SW向,其中12月～翌年5月以S-SW向涌浪出现频率为主，6～11月则以SE向涌浪为主，其中8月份SE向涌浪频率达43.55%。

潮流属于非正规半日浅海潮流，基本为往复流,涨潮实测最大流速为1。

38m/s,落潮实测最大流速为1.92m/s.工程区域岩土层主要为第四纪全新世与晚更新世松散堆积层和晚侏罗纪火山岩及其风化层，根据各层岩土的地质特征共划分为8个地基土层,16个亚层。

强风化层以灰绿、褐黄色为主，较硬。

该层一般呈碎块石状。

实测标贯击数一般为21～50击，局部大于50击或远远大于50击。

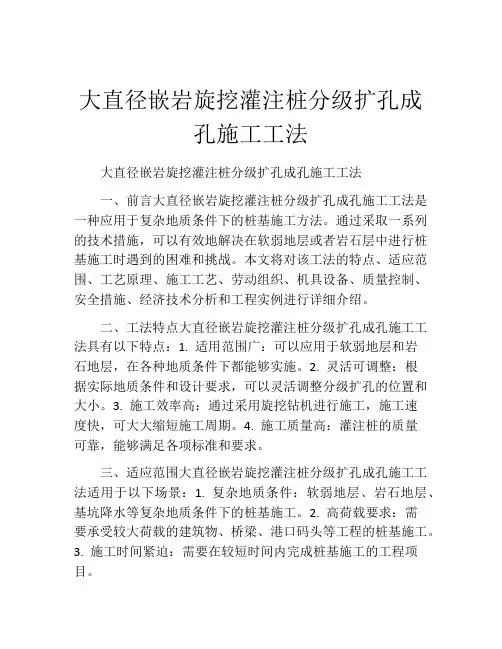

大直径嵌岩旋挖灌注桩分级扩孔成孔施工工法大直径嵌岩旋挖灌注桩分级扩孔成孔施工工法一、前言大直径嵌岩旋挖灌注桩分级扩孔成孔施工工法是一种应用于复杂地质条件下的桩基施工方法。

通过采取一系列的技术措施，可以有效地解决在软弱地层或者岩石层中进行桩基施工时遇到的困难和挑战。

本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例进行详细介绍。

二、工法特点大直径嵌岩旋挖灌注桩分级扩孔成孔施工工法具有以下特点：1. 适用范围广：可以应用于软弱地层和岩石地层，在各种地质条件下都能够实施。

2. 灵活可调整：根据实际地质条件和设计要求，可以灵活调整分级扩孔的位置和大小。

3. 施工效率高：通过采用旋挖钻机进行施工，施工速度快，可大大缩短施工周期。

4. 施工质量高：灌注桩的质量可靠，能够满足各项标准和要求。

三、适应范围大直径嵌岩旋挖灌注桩分级扩孔成孔施工工法适用于以下场景：1. 复杂地质条件：软弱地层、岩石地层、基坑降水等复杂地质条件下的桩基施工。

2. 高荷载要求：需要承受较大荷载的建筑物、桥梁、港口码头等工程的桩基施工。

3. 施工时间紧迫：需要在较短时间内完成桩基施工的工程项目。

四、工艺原理大直径嵌岩旋挖灌注桩分级扩孔成孔施工工法的工艺原理是将旋挖钻机的钻杆分为多个部分，根据工程地质情况，逐层扩大施工孔径，先进行粗孔成孔，再进行细孔成孔，最后进行岩层扩底。

具体实施时，先利用旋挖钻机进行粗孔成孔，钻进到设计孔底深度后，抽出机具，更换更大直径的钻杆，再次进行扩孔。

之后，采用高压旋喷灌注的方式，将混凝土灌注至孔中，形成灌注桩。

五、施工工艺1. 前期准备：确定工程地质特征，制定施工方案和工艺流程。

2. 安装旋挖钻机：将旋挖钻机安装在施工现场，进行机具的调试和设备的检查。

3. 粗孔成孔：先进行粗孔成孔，根据设计要求选择合适的钻具进行施工。

4. 细孔成孔：根据粗孔的位置和大小，根据设计要求选择合适的钻具进行施工。

6.2.4 岩石地基详细勘察的勘探深度，应根据建筑物特征和岩石质量等级分别按表6.2.4-1、6.2.4-2、6.2.4-3确定，并满足下列规定：
1 勘探深度应能控制地基主要受力层，对强风化、极破碎岩体尙应控制变形计算深度，对仅有地下室的裙房可控制到1倍基础宽度，且不应少于3米；
2 有外倾结构面需进行地基稳定性验算的斜坡地段，应控制到满足验算的要求深度；
3 控制性勘探孔加深的深度应满足下列规定：
1）破碎岩、断层破碎带、软质岩、极软岩和软硬互层场地一级建筑物和12层（含12层）以上的二级建筑物为5～6m，12层以下的建筑物为
3～5层，三级建筑物为2～3m；
2）较完整以上的坚硬岩、较硬岩和完整的较软岩，一级建筑物和12层（含12层）以上的二级建筑物为3～5m；12层以下的二级建筑物为2～3m，
三级建筑物为1～ 2m。

2在验算深度内遇软质岩、极软岩和破碎岩时应穿透;
3 B-基础宽度，D-桩墩基底直径。

注册结构师、注册造价师、注册监理工程师、房地产评估师、注册建筑师、注册建造师、注册岩土工程师。

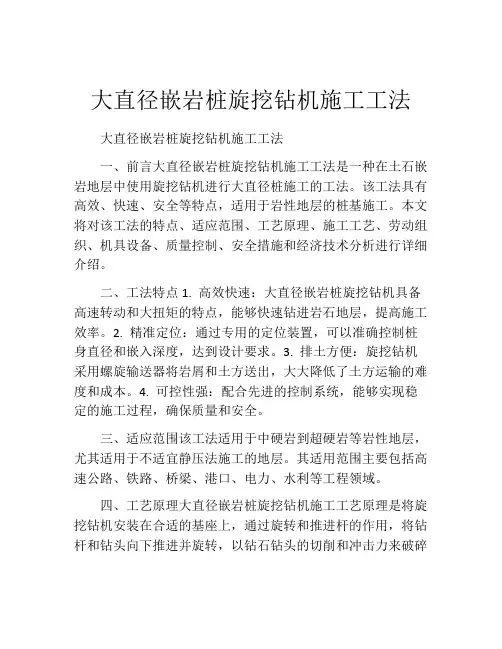

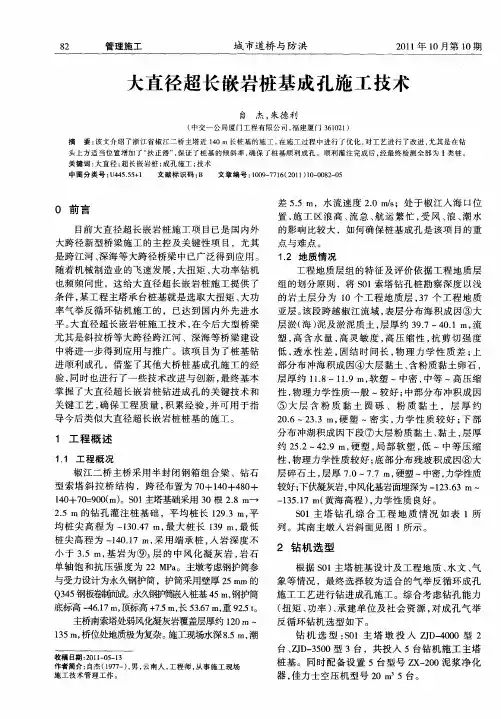

大直径嵌岩桩旋挖钻机施工工法大直径嵌岩桩旋挖钻机施工工法一、前言大直径嵌岩桩旋挖钻机施工工法是一种在土石嵌岩地层中使用旋挖钻机进行大直径桩施工的工法。

该工法具有高效、快速、安全等特点，适用于岩性地层的桩基施工。

本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施和经济技术分析进行详细介绍。

二、工法特点1. 高效快速：大直径嵌岩桩旋挖钻机具备高速转动和大扭矩的特点，能够快速钻进岩石地层，提高施工效率。

2. 精准定位：通过专用的定位装置，可以准确控制桩身直径和嵌入深度，达到设计要求。

3. 排土方便：旋挖钻机采用螺旋输送器将岩屑和土方送出，大大降低了土方运输的难度和成本。

4. 可控性强：配合先进的控制系统，能够实现稳定的施工过程，确保质量和安全。

三、适应范围该工法适用于中硬岩到超硬岩等岩性地层，尤其适用于不适宜静压法施工的地层。

其适用范围主要包括高速公路、铁路、桥梁、港口、电力、水利等工程领域。

四、工艺原理大直径嵌岩桩旋挖钻机施工工艺原理是将旋挖钻机安装在合适的基座上，通过旋转和推进杆的作用，将钻杆和钻头向下推进并旋转，以钻石钻头的切削和冲击力来破碎和排除岩石。

旋挖钻机具有强大的转动力和扭矩，能够轻松应对坚硬的岩石地层。

五、施工工艺1. 钻孔准备：确定孔的位置和深度，安装旋挖钻机，连接钻杆和钻头。

2. 钻孔施工：启动旋挖钻机，通过转动和推进杆的作用，将钻杆和钻头向下推进并旋转，破碎和排除岩石。

3. 钻孔完成：达到设计深度后，停止旋挖钻机，取出钻杆和钻头，并进行现场清理。

4. 浇筑灌注：将旋挖孔清空松土，然后注入混凝土，同时进行同步锚固，直至灌注完成。

六、劳动组织大直径嵌岩桩旋挖钻机施工工法需要进行科学合理的劳动组织。

通常需要设立钻机操作人员、现场监工、数据记录员、设备维护人员等职位，并严格遵守施工现场的安全规定和操作规程。

七、机具设备1. 旋挖钻机：具有高速转动和大扭矩的特点，能够应对各种岩石地层。

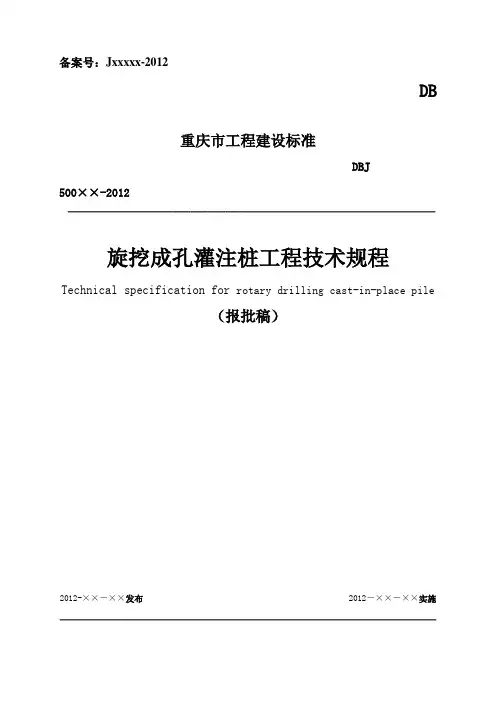

备案号：Jxxxxx-2012DB重庆市工程建设标准DBJ500××-2012━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━旋挖成孔灌注桩工程技术规程Technical specification for rotary drilling cast-in-place pile（报批稿）2012-××－××发布 2012－××－××实施━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━重庆市城乡建设委员会发布重庆市工程建设标准旋挖成孔灌注桩工程技术规程Technical specification for rotary drilling cast-in-place pileDBJ 500××-2012主编单位：重庆市建设工程质量监督总站重庆市建筑科学研究院批准部门：重庆市城乡建设委员会执行日期：年月日2012 重庆前言旋挖成孔灌注桩技术以其工作效率高、污染少的特点，被誉为“绿色施工工艺”。

近年来，旋挖成孔灌注桩施工已成为一种新型桩孔施工方法，在桩基施工特别是城市桩基施工中具有非常广阔的应用前景。

为保证旋挖成孔灌注桩工程质量，规范旋挖成孔灌注桩的勘察、设计、施工、质量检查和验收等方面的工作，根据重庆市城乡建设委员会《关于下达2011年工程建设标准制订、修订项目计划的通知》（渝建[2011]460号）的要求制定本规程。

本规程共分11章和3个附录，主要内容是：总则，术语，基本规定，勘察，设计，施工准备，旋挖成孔，钢筋笼制作与安装，混凝土浇筑，质量检查和验收，安全施工和环境保护及附录。

本规程由重庆市城乡建设委员会负责管理，重庆市建设工程质量监督总站负责具体技术内容的解释。

在本规程执行过程中，请各单位结合工程实践，总结经验，并将意见和建议反馈给重庆市建设工程质量监督总站（重庆市渝中区长江一路58号；邮编：400014；电话：************；传真：************；E-mail：******************.net），以便今后修订时参考。

广西嵌岩桩设计注意事项摘要:2016 年调入南宁分公司之后接触了大量岩溶地质桩基，根据以往设计中遇到的问题简单总结设计过程中的一些注意事项。

广西的嵌岩桩的设计流程一般分为五个，1）地勘点布置 2）地勘分析 3）根据详勘设计桩基础 4）施工勘察（超前钻）分析 5）根据施工勘察确定最终桩基础。

现对各个流程中的要点、易错点做一个简单的总结。

关键词:嵌岩桩设计流程施工勘察广西嵌岩桩设计注意事项具体如下1、勘察的目的1）岩溶发育程度和分布规律2）地下水埋藏条件3）岩溶分布情况、填充情况、顶板稳定性判断4）岩面标高、分布5）承载力2、地勘点位布置2.1详细勘察勘探点布置间距详细勘察勘探点应按柱列线或桩位布置，勘探点间距可按下表确定详细勘察勘探点间距（m）注意：一般岩溶地区按一级（复杂）。

2.2 施工勘察勘探点布置间距独立基础应在四角及中心部位布点，当基础底面积A≤5m2 时，应布置不少于 3 个勘探孔，A=5m2~12m2，应布置不少于 5 个勘探孔；对条形基础应沿基础中线 2m~4m 布置不少于 1 个勘探孔。

桩（墩）基础，桩径≤0.80m 时，布置不少于 1 个钻孔，桩径 0.8~1.5m 时布置不少于 3 个钻孔，大于等于1.5m 时，应布置不少于 5 个钻孔；当辅以物探时，每根桩应布置不少于 1 个钻孔。

筏板基础一般按 3mx3m 布置勘探点。

勘探点尽量布置在竖向构件下方。

在布置施工勘察点位时，注意将初勘、详勘点位合并，当点位位于桩内或桩中心 1 倍桩径范围内可以考虑不再设置施工勘察点位。

2.3 勘探深度勘察深度应穿过溶洞或断层破碎带进入稳定底层不小于桩底面 3 倍桩径并不少于 5m，当相邻勘探点所揭露桩端持力层层面坡度超过 10%，勘探点应适当加密，并应适当加深勘探点的深度。

注意：○1由于墩基础墩身长度不小于 3m,墩底完整岩不小于 3d 或 5m，所以不一般控制进入完整岩不少于 8m。

当桩端嵌入倾斜度大于 30%的中风化岩时，应根据倾斜度及岩石完整性加大嵌入深度，且相邻桩端连线水平倾角不大于35%。

挖孔灌注桩检查验收标准
一、主控项目
1、施工前应对水泥、砂、石子（如为现场搅拌砼）钢材等原材料进行检查，对施工组织设计中制定的施工顺序，监测手段（包括仪器、方法）也应检查。

2、施工中应对成孔、清渣、放置钢筋笼，灌注砼等进行全过程检查，人工挖孔桩尚应复验孔底持力层土（岩）性，嵌岩桩必须有桩端持力层的岩性报告；刚性角满足设计要求。

3、施工结束后，应检查砼强度，并应做桩身质量及承载力的检验。

4、灌注桩砼浇注时必须一桩1组试件。

二、质量检验标准
砼灌注桩钢筋笼质量检验标准（mm）
灌注桩的平面位置和垂直度的允许偏差
砼灌注桩质量检验标准。
