舾装数计算

1、说明：本船舾装数根据CCS 《钢质内河船舶建造规范》（2009）的有关要求进行计算。

m m(A 级)m mm(A 级)K1 =0.53Ls =33.00m B =9.50m K2 =6.00 d =1.70m b =6.50m F =0.80m l 1 =21.00m l 2 =5.40m H =5.72mh 1 =2.52m h 2 =2.40m l 3 =6.00m 艉升高甲板l 4=m h 3 =0.60m艉升高甲板h 4=m即：N =4、锚及锚链： 查表3.4.3.1，选取按N ＝600～700 间锚：按规范配艏锚350kg×2 只，实配作业用锚（粤桂锚）350 kg×2 只，备用锚300kg×1只。

锚链：按规范配CCS AM1有档锚链φ19×220m ，或按需要配φ20mm 的钢索（钢丝抗拉强度为1470N/mm 2的柔韧镀锌钢丝绳）220 m ，其规格为6×19S+IWRC ，破断负荷为194 kN 。

大于规范要求锚链的破断负荷127kN ，且应在锚与钢索之间装有短锚链，长度12.5m 。

在钢索与锚链的衔接处加转环。

起锚机：配电动起锚（移船）绞车2 台。

尾锚：按规范配尾锚100kg 1 门。

锚索：按规范配φ14 mm 锚索，锚链总长度为 100 m ，5、 系船索：按规范配φ17 钢丝绳 2 根，最小破断力124KN ；φ13 钢丝绳 2 根，最小破断力81.9KN 。

机舱顶气窗长机舱顶气窗高624.5169.4895.882、主尺度：式中：第一层长第一层高第二层长第二层高2.50总 长48.009.50 型 深33.00水 线 长A 级:N = K 1 (2d + B ) Ls + K 2 ( b H + 0.1 S )3、舾装数：据§3.4.2第 2 页共 2 页舾 装 数 计 算 书XL9137—210—01JS1.70型 宽吃 水=∑=ini i hl 1=+=∑=i ni i s h l FL S 1。

使用说明上次我编了个简易的舾装数、吨位计算器，也发到公司QQ群了，但是使用的很少。

原因有几1.不可以出计算书；2.多数情况下只要记得公式，直接在计算器上就算了，不需要这个。

就连作者我自己都很少用到。

每次做完工图，我都是用原来的计算书改主尺度，然后再根据公式手动计算！那是相当的烦！人类是聪明的，因为会制造工具、使用工具，我也聪明，会把复杂的事情变简单。

哈哈！我一些时间，翻看规范、法规，又重新做了个干舷、舾装数、吨位计算器2.0版本的！这个版本的相对于前一个计算器，几乎是推倒重新做的。

现在这个计算器可以直接打印计算书了哦！只需要很短的时间，就可以上手。

这个计算器前后很多地方是对应的，像船长、水线长、吃水等要素前面的计算书输入过了，也有了，所以特别省事。

没有完美的版本，我会继续改进这个计算器的。

比如干舷计算书还没有加艏艉升高的计算，要另外打印计算书封面等等。

请使用者多提意见和建议。

每次的版本更新也有您一份功劳。

本计算器免费，只要知道作者是泰州市鸿翔船舶工程有限公司的严富城，就足够。

我也是半路出家学船的，我以前也对船一点都不懂，我现在也经常翻看规范呢。

没有做不到有想不想学，想不想学好。

兄弟姐妹们，努力啊！意见和建议请发邮件至：46742476@或者yanfucheng001@2.1版：更新干舷计算书B、C级航区Y s、Y w的取值，应该取实际值。

2.2版：更新舾装数计算书要求配备和实际配备的格式，使之更容易修改数值。

2.3版：更新干舷插值中艉舷弧的内插法的算法，原算法取艏舷弧的1/2，不合理。

计算，还需一份功劳。

做不到，只因有几个：要这个。

就连作者我公式手动计算！那是哈！我花了！这个版本的相对于！只需要很短的时过了，后面。

舾装数的计算范文
船舶舾装数的计算是一项重要的工作，它直接影响到船舶的使用、船员的居住条件和船舶的安全性能等方面。

舾装数的计算一般包括以下几个方面：
1.船室内部装修计算：包括船舱分区、隔舱、安装天花板、地板、墙壁、门窗等。

船舱分区是指将船舱按照功能分成不同的区域，如船舱的前后区、上下区、左右区等。

隔舱是指在船舱内部安装隔板，将船舱分割成多个小区域。

安装天花板、地板、墙壁等是为了提高船舱的舒适性和美观性。

2.设备安装计算：包括对船舱内部设备的安装和布置。

设备安装主要包括船用电气设备、通信设备、导航设备、消防设备等。

这些设备的安装和布置需要考虑船舱的空间和使用要求，使其能够方便使用、保证安全性能，并满足相应的航海和船检规定。

3.配套工作计算：包括对船舱内部附属设施的计算。

附属设施主要包括船舱内的厨房、洗手间、船员休息室等。

这些附属设施的计算需要考虑船员的实际需要和船舱的空间限制，保证船员的舒适度和生活水平。

总之，舾装数的计算是船舶设计和建造中一个重要的环节，它直接关系到船舶的使用功能和舒适性能等方面。

只有正确而合理地计算舾装数，才能保证船舶的安全性能和航行质量。

系船索
数量
4
4
每根长度
120m
120m
破断负荷
64KN
Φ35丙纶绳
按规范表3.2.1.1.
§1.7.4.1：沿海航区船舶锚泊设备可降低一档选取,舾装数N=240-280
项目
规范要求
实际配备
首锚
数量
3
3
重量
660kg
660kg
霍尔锚（其中1只备用）
有档首锚链
总长度
302.5m
320m
直径
AM2Φ22
AM2Φ22
拖索
总长度
180m
180m
破断பைடு நூலகம்荷
129.4KN
Φ21.5钢丝绳
A1=122.31m2
(6)A2----甲板室侧投影面积(米2)
A2=75.23m2
(7)A3----超过1.5m的挡风板和舷墙侧投影面积(米2)
A3=22.54m2
(8)A----所有的侧投影面积(米2)
A=220.08m2
共 3 页
第 3 页
四、舾装数N
N=△2/3+2Bh+A/10=245
五、锚及系泊设备配备
总 长LOA42.70m
设计水线长Lwl 39.42m
垂线间长LPP38.30m
甲板宽 Bmax 10.50m
型 宽10.00m
型 深3.20m
设计吃水2.20m
型排水量505.4t
三、舾装数计算
N=△2/3+2Bh+A/10
(1)△----夏季载重水线下的型排水量(吨)
△2/3=63.4(△=505.4t)
8车位客滚船
舾 装 数 计 算 书

Ｃａ ｌ ｃ ｕ ｌ ａ ｔ ｉ ｏ ｎ ｏ ｆ Ｓ ｈ ｉ ｐ Ｏｕ ｔ ｉ ｆ ｔ ｔ ｉ ｎ ｇ Ｎｕ ｍｂ ｅ ｒ ａ ｎ ｄ ｔ ｈ ｅ Ｃｏ ｎ ｉ ｆ ｒ ｍｉ ｎ ｇ ｏ ｆ Ｍｏ ｏ ｒ ｉ ｎ ｇ Ｅｑ ｕ ｉ ｐ ｍｅ ｎ ｔ Ｐａ ｒ ａ ｍｅ ｔ ｅ ｒ ｓ
１ 船舶舾装数的相关参数
１ ． １ 各参数的定义
虽然船级社的规范都有相关计算公式 ， 但长期 以来各规范对舾装数计算的许多细节却没有明确规 定 ，导致计算方法存在差异 。下面主要详细介绍各 个参数的确定原则。 根据散货船共同结构规范要求 ， 舾装数计算公式［ １ ］ 为： Ｅ Ｎ ＝ Ａ ２ ／ ３ ＋ ２ ｈ Ｂ ＋ Ｏ ． Ｉ Ａ

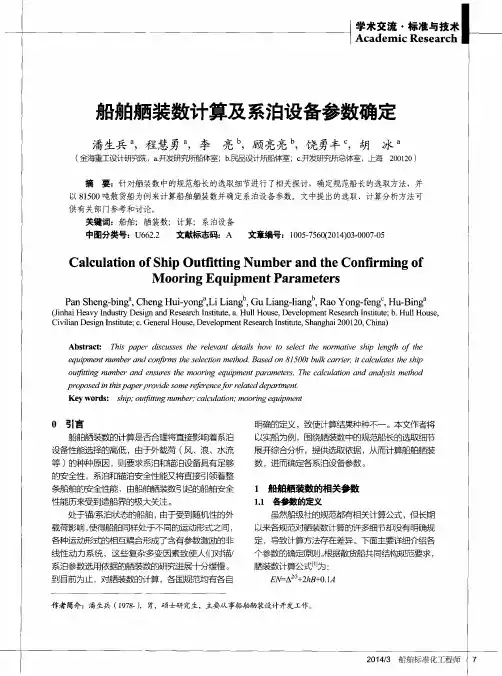

摘 要 ：针对舾装数中的规范船长的选取细节进行 了相关探讨 ，确定规范船长的选取方法，并 以８ １ ５ ０ ０吨散货船为例来计算船舶舾装数并确定系泊设备参数。文中提出的选取、计算分析方法可 供有关部 门参考和讨论。 关键词：船舶；舾装数；计算；系泊设备 中图分类号：Ｕ６ ６ ２ ． ２ 文献标志码：Ａ 文章编号：１ ０ ０ ５ — ７ ５ ６ ０ （ ２ ０ １ ４ ） ０ ３ ． ０ ０ ０ ７ — ０ ５
０ 引言
船舶舾装数的计算是否合理将直接影响着系泊 设备 旨 选择的高低 ，由于外载荷 （ 风、浪 、水流 等） 的种种原因，则要求系泊和锚泊设备具有足够 的安全 眭，系泊和锚泊安全 眭能又将直接引领着整
明 确的定义， 致使计 吉 果种种不一。 本文作者将
以实船为例 ，围绕舾装数中的规范船长的选取细节 展开综合分析 ，提供选取依据 ， 从而计算船舶舾装 数 ，进而确定各系泊设备参数。
ｐ ｒ ｏ ｐ ｏ ｓ ｅ ｄｉ ｎ ｔ ｈ ｉ ｓ ｐ ａ ｐ ｅ ｒ ｐ ｒ ｏ ｖ ｉ ｄ ｅ ｓ ｏ ｍ ｅ ｒ ｅ ｆ ｅ ｒ ｅ ｎ ｃ ｅ ｆ ｏ ｒ ｒ ｅ ｌ ａ ｔ ｅ ｄ ｄ ｅ ｐ ａ ｒ ｔ ｍｅ ｎ ｔ ．

舾装设备计算书
第4页
本船实配： 工作锚： 首部 2 只 8325kg 波尔锚（兼航行锚），收于锚链筒内，锚链用 6×37S+IWR-1870 Φ52 镀锌钢丝绳代替，锚索钢丝绳总长 2×500m，锚与钢丝绳之间用 12.5m 长 CCS AM3-64 锚链连接，每只锚均配掣锚器 1 个。 尾部 2 只 8325kg 波尔锚或海军锚，收于尾部锚架上，锚链用 6×37S+IWR-1870 Φ52 镀锌钢丝绳代替，锚索钢丝绳总长 2×800m，锚与钢丝绳之间用 12.5m 长 CCS AM3-64 锚链连接。 航行锚： 首部船中 1 只 7800kg 霍尔锚，锚链为 CCS AM3-64 有档焊接锚链，长度为 357.5m，配 Φ64 电动起锚机 1 台，滚轮闸刀掣链器 1 台，掣锚器 1 个。 4 只工作锚配 4 台定位锚电动绞车，另在首尾部两舷再配 4 台电动定位绞车， 在电动锚机后部配 1 台定位电动绞车。定位电动绞车的额定拉力为 450kN，容 绳量 500m，配船用变频起重电机。 在首尾部靠舷侧的 4 台定位绞车兼系泊绞车，带副滚筒。另外配 Φ80 八股 锦纶绳 4 根，每根长 200m。配 Φ100 八股锦纶绳 2 根，每根长 100m。 配 6×37S+IWR-1870 Φ64 镀锌钢丝绳 2 根，单根长度为 60m，作为龙须缆。 本船系泊属具的配备如下： 带缆桩：仿 B710 GB/T 554-1996 ，计 12 只。 羊角单滚轮导缆器：450ZG CB*436-83，计 6 只。 二滚轮导缆器：450ZG×2 GB10105-88，计 3 只。 三滚轮导缆器：450ZG×3 GB10105-88，计 11 只。 滚柱导缆器：BB230 CB*3026-79，计 7 只。 导缆孔：C500×350 CB*34-76，计 6 只。 系泊纤维索卷车：100 仿 CB/T 498-95 本船配 800kN 拖力眼板 2 只。

船舶舾装数计算指南
王滇庆
【期刊名称】《船舶》
【年(卷),期】1997(000)002
【摘要】作为船舶舾装设备的重要环节的舾装数的计算，各国规范均有明显定义。

然而对舾装数计算的许多细节，长期以来未作明确规定，导致计算出现种种不一。

因此迫切需要有一指导性文件，乃至制订标准，予对规范。

作者在这方面做了一些探索，通过本文介绍给大家，希望展开讨论。

【总页数】1页(P29)
【作者】王滇庆
【作者单位】无
【正文语种】中文
【中图分类】U667
【相关文献】
1.船舶舾装数计算及系泊设备参数确定 [J], 潘生兵;程慧勇;李亮;顾亮亮;饶勇丰;胡冰
2.使用MSP430内部时钟生成随机数——生成真随机数入门指南 [J], Lane Westlund
3.纳米级金红石相二氧化钛晶胞数原子数和晶面原子数的计算与研究 [J], 张青龙;沈毅;李真;吴国友
4.有理数的计算,打响初中数学\"第一枪\"——关于\"有理数的计算\"教学的实施建
议 [J], 周桂荣
5.有理数的计算,打响初中数学\"第一枪\"——关于\"有理数的计算\"教学的实施建议 [J], 周桂荣;
因版权原因，仅展示原文概要，查看原文内容请购买。

一、舾装数本船的舾装数按CCS《钢质内河船舶入级与建造规范》(2009)对航行于A级航区船舶的要求计算。

本船Ls=50.0 m、B=19.0 m、d=1.2m b=4.2 m、H=4.2 m舾装数(3.4.2)锚泊设备的舾装数N应按下式计算确定：N=K1(2d+B)Ls+K2(bH+0.1S)其中：S=FLs+ ∑lihi=0.808×50.0＋(7.0×4.2×2＋3.5×7.6＋3.2×7.6)= 150.12(m2)N= 0.53×（2×1.2+19）×50+6×（4.2×4.2+0.1×150.12）= 599.75二、锚泊设备(一)按N=599.75查表3.4.3.1本船应配：1.首锚2口，总质量为600kg，配直径为17.5mm的CCS AM1有档焊接锚链220m；尾锚1口，质量为100kg，链索14mm。

2.Φ15mm、最小破断力为82.32kN的系船2根；3.Φ13mm、最小破断力为63.77kN的系船索2根；(二)本船实配锚泊及系泊设备为：1.配霍尔锚，首尾各3个，共6个。

其中：中锚重1500kg，首尾各1个共2个；边锚重1000kg，首尾各2个共4个。

每口配CCS AM1Φ38mm有档焊接锚链,共825m，各137.5m。

2.配φ26—6×24+7FC，每根长度为100m,最小破断力为310kN的钢索2根；3.配Φ32,每根长度为120m,最小破断力为139kN的八股丙纶绳索2根。

4.电动系缆绞盘：CB -19-00 50KN(DJ 50-A)，前后各1台。

5.全船配A355GB554-96带缆桩6只，E250 GB554-96带缆桩13只。

6.配GB286-84 闸刀掣链器38~40mm，6个。

其余见锚泊系泊设备布置图教你如何用WORD文档(2012-06-27 192246)转载▼标签：杂谈1. 问：WORD 里边怎样设置每页不同的页眉？如何使不同的章节显示的页眉不同？答：分节，每节可以设置不同的页眉。

4.00
m
肋 距
s
0.50
0.65
m
三、计算尺度：
计算船长
90.92
m
计算型宽
16.20
m
计算型深
5.50
m
计算吃水
d
4.00
m
肋 距
s
0.50
0.65
m
方型系数
Cｂ
0.8488
货舱长
l1
65.50
m
货舱宽
b1
12.96
m
四、舵系
1.舵杆：
1.1下舵承处的舵杆直径（§3.2.2.1）
应不小于下列计算所得：
五、锚泊及系泊设备
5.1舾装数（§3.4.2）
5.2锚及锚链：（§3.4.3）
根据舾装数及规范选取：
首锚：数量——2个；重量——2850 Kg
首锚链：长度——165 x2 m；锚链直径——38 mm
尾锚：数量——1个；重量——400 Kg
尾锚钢索：长度——50 m；锚索直径——20.5 mm
5.3系泊设备（§3.4.5）
矩形舵柄在距离舵杆中心1.5D处的剖面对其垂直轴的剖面模数W应不小于
实取舵柄截面尺寸（150×100），W=2250 cm3
舵扇毂的高度h=120≥0.9D1=90 mm
舵扇毂的外径D0=200≥1.8D1=180 mm
舵柄与舵柄之间的连杆剖面积a和剖面惯性矩I应不小于（§3.2.10.3）
连杆实取φ89x6，a=15.6 cm2, I=134.8 cm4
一、概述：
1.本船为钢质、具有纵通大舱口，在货舱区域设有双舷、双底的多用途集装箱船。
2.本船按中国船级社《钢质内河船舶入级与建造பைடு நூலகம்范》（2009年）对A级航区要求进行核算。

50m趸船舾装数计算书第2 页
一、概述：
本船舾装数计算书满足《国内航行海船建造规范》（2006）年对
航行于沿海航区的趸船的要求（按有人驳船)。

二、主尺度：
垂线间长Lpp=50.00m;
型宽B=9.00m;
型深D= 3.00m;
排水量△=360.00t
设计吃水d=0.80m;
三、计算尺度
计算型深D= 3.00m;
计算船长L=50.00m;
四、舾装数的计算：
1、舾装数的计算：
N=Δ2/3+2Bh+A/10=101.21
上式中：h= 2.20m;船宽B=9.00m;
Δ=360.0t A=110.0m2
水线以上到最上层顶部的有效高度h= 2.20m
夏季载重水线以上的船体部分的侧投影面积为A1：110.0m2
水线以上侧投影面积A=A1=110.0m2
2、锚系泊设备的配备：
按规范规定：
本船配备艏锚2只，每只锚重量为300kg;
有档焊接锚链直径为AM216mm；长度为247.5m；
配备系船索3根，每根长120m；破断拉力>39kN。

拖索，1根，长180m；破断拉力>98.1kN。

实际配备：
结合《趸船系泊力计算书》的计算结果，应船东要求，本船如下配备：
配备钢筋水泥锚4只，锚重为25吨.
有档焊接锚链直径为AM250mm；破断强度为1440kN
配备系船索3根，每根长120m；合成纤维索φ18，破断拉力>39kN。

拖索，1根，长180m；合成纤维索φ30，破断拉力>98.1kN。

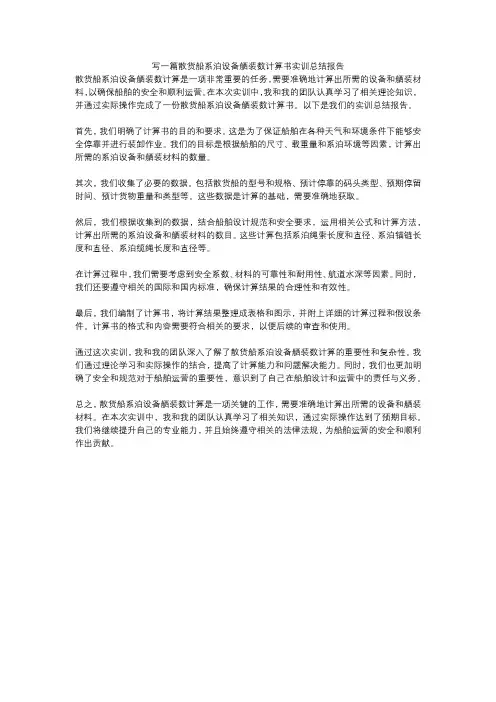

写一篇散货船系泊设备舾装数计算书实训总结报告散货船系泊设备舾装数计算是一项非常重要的任务，需要准确地计算出所需的设备和舾装材料，以确保船舶的安全和顺利运营。
