系泊设备布置图系泊设备包括：系泊用索、导缆钳、导缆孔、带缆桩、缆绳卷车、导缆器等。
系泊索的选型与设计可参考舾装数计算书中推荐的选取。
更详细的要求可见《舾装设计手册》。
需要说明的是：（1）船级社规范中规定的系泊索的数量、长度和破断负荷是最低要求，是基于船横向停靠在有遮蔽的港口码头上，而且不同的航区和船型对系泊索有不同的要求。
（2）船级社规范中对系泊设备的要求仅作为建议性的，而非入级项目。
这是因为规范规定的舾装数主要反映了锚泊时的受力状态，而对以侧面受力为主的系泊状态考虑不够。
船舶的系泊设备必须能抵御诸多外力因素，如风、水流、潮汐、波浪和吃水变化等。
通常，如果系泊设备的布置能承受最大的风力和水流力时，其储备强度也足够抵抗可能出现的其他较为缓和的力。
而船舶由于潮汐涨落或装卸货引起的与码头相对高度的变化所产生的系泊力，可采取调整缆索的长度加以补偿。
系泊设备在布置时要注意以下几方面要求：（1）系泊索应尽可能对称于船舯布置，这样能更可靠地保证负荷的良好分配。
倒缆和横缆的数量一般是偶数，如果使用的横缆数不是偶数，多余的缆索一般布置在尾部，这是因为尾部的受力比首部受力约高10％。
（2）横缆尽量垂直船体中心线，并尽可能靠近船首和船尾。
（3）缆索尽可能直接从绞车卷筒引向舷侧导缆器，尽量避免使用中间导向滚轮，即使采用导向滚轮，也应使缆索方向的改变保持最小，以降低导向滚轮的负荷。
当甲板空间受到限制时，采用绞车斜放或横放也能获得良好的布置。
（4）所有缆索应尽可能允许从任一舷引出，并将导向滚轮的数量减少到最低限度。
（5）倒缆尽可能平行于船体中心线，其引出点应尽量靠近船首和船尾。
但是为了避免缆索在外板上摩擦，引出点又必须在平行中体部分的甲板上。
（6）应急状态时系泊能力的增强：a.当环境状态超过设计环境条件时，应增强系泊系统，使船舶获得补充的约束力。
有两种可行的办法：其一为提供岸缆；其二为提供岸上滑轮，使船上缆索绕过它引回并固定到船上。
系泊安全操作须知系泊安全是指在船舶停靠时，通过系泊设备将船舶固定在码头或锚地上，以确保船舶的稳定和安全。
正确的系泊操作须知对于船舶和码头安全至关重要。
以下是系泊安全操作须知：一、选用适当的系泊设备1.根据船舶的类型、尺寸和停泊地点的环境情况，选择适当的系泊设备，包括系绳、系缆、锚、缆绳等。
2.确保系泊设备的质量符合相关的标准要求，避免使用老化、磨损或损坏的设备。
二、合理安排系泊设备布置1.根据船舶的停泊方向、码头位置和风、流等环境条件，合理安排系泊设备的布置，确保其对船舶的抗风、抗流能力。
2.确保系泊设备的拉力和间距合理，以充分保证船舶的稳定和安全。
三、妥善使用系泊设备1.在系泊过程中，注意定期检查系泊设备的状况，及时发现并更换或维修损坏的设备。
2.确保系泊绳、系缆等设备没有过度拉伸或松弛，以免在风浪或船舶摇摆时造成意外。
四、船舶离开船舶时的系泊设备1.在离开码头前，确保及时解开或收紧系泊设备，以免给船舶起锚或离泊时造成阻碍或损坏。
2.对于其中任何一个系泊设备出现问题的情况下，及时调整或更换，以确保其他设备的安全性。
五、熟悉系泊操作程序1.孰练熟悉船舶系泊操作程序，确保船舶系泊过程的顺利进行。
2.船舶作业人员应具备相关的专业知识和技能，熟悉相关法规和规定，正确操作系泊设备。
六、随时检查系泊设备1.在船舶停泊期间，应定期检查系泊设备的状况，包括系泊绳、系缆、缆绳等。
2.发现系泊设备有问题时，应及时进行修理或更换。
七、联络与说明1.与码头或锚地管理部门进行有效的沟通和联络，确保固定“桩”号，船名，船公司，船长指示码头管理部或锚地管理部安排系泊操作。
2.在与码头或锚地管理部门进行联络时，应清楚说明船舶的类型、尺寸、停泊位置、停泊时间等相关信息。
八、密切关注天气与海况1.注意及时获悉天气预报和海况的变化情况，以便及时采取相应的系泊措施。
2.当天气或海况恶化时，及时调整系泊设备和姿态，确保船舶的稳定和安全。
系泊设备指南第一章系泊原则1.1常规性系泊指的是将船舶固定到码头的系统。
油船最普遍的码头是支柱和海岛，然而，其他的舰载操作例如单点系泊、多浮标系泊、紧急拖拽、拖曳处理、驳船系泊、运河通航、轻量化和抛锚可以将系泊分裂为几个大类，因此需要特别的配件和设备。
船级社规定抛锚设备，因此，这些设备不被这些指南规定所包含。

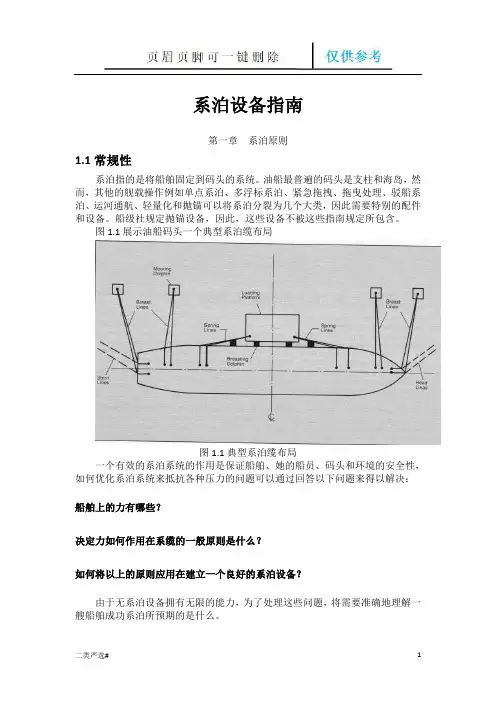

图1.1展示油船码头一个典型系泊缆布局图1.1典型系泊缆布局一个有效的系泊系统的作用是保证船舶、她的船员、码头和环境的安全性，如何优化系泊系统来抵抗各种压力的问题可以通过回答以下问题来得以解决：船舶上的力有哪些？决定力如何作用在系缆的一般原则是什么？如何将以上的原则应用在建立一个良好的系泊设备？由于无系泊设备拥有无限的能力，为了处理这些问题，将需要准确地理解一艘船舶成功系泊所预期的是什么。
1.2作用在船体上的应力船舶系泊必须抵抗各种力，部分或者全部产生于以下原因：风水流潮汐相遇船舶的汹涌波浪/涌浪/湖震冰变化的气流这节主要介绍常规停泊的船抵抗风力、水流力和潮汐力的系泊系统的发展。
一般，如果系泊布置设计成可以承受最大风力和水流力，则对抵抗其他可能产生的缓和的力的储备强度是足够的。
然而，如果在一个极限情况下存在相当大的浪涌、波浪或者冰况，船舶的系泊会承受相当大的载荷。
分析这些力是很困难的除非通过模型试验，现场测试或者动态的计算机程序。
停靠在这样特别条件存在的极端情况下的船应该注意可能超过标准环境条件并且需要采用适当的方法。
系船具所承受的力由于船高随着潮汐波动或者载重或者卸货操作变化必须要用适当的趋势线补偿。
1.2.1 风力和水流力这些力的计算过程在这些指南的第二节和参考3中介绍过（OCIMF出版物“巨型油船的风力和水流力的预报”，1994）。
尽管这些计算是专为大型船舶所用的，为小船分析的附加试验已经解释过，风力系数对于大多数情况不是特别重要。
因此，参考书目3出版的大型船舶系数可能被用于载重量小于16000t的尾桥楼油船。
116.12锚泊和系泊设备的布置第六章船舶总布置设计6.12 锚泊和系泊设备的布置本节课的主要内容有五个一是，锚泊设备概述二是，系泊设备概述三是，舾装数四是，锚泊设备的布置五是，系泊设备的布置6.12 锚泊和系泊设备的布置一、锚泊设备概述锚泊又称抛锚系留，是船舶的一种停泊方式。
根据船舶使用要求，锚泊设备主要可以分为三种。
●航行锚泊设备，大多数船舶均配备，需按船级社规范进行配置。
●定位锚泊设备，常用于起重船、打捞船、潜水作业船、各种非自航挖泥船、钻探船等需要定位作业的船舶●深海系留锚泊设备，常用于海洋调查船、海洋测量船等需要在深水进行系留作业的船舶。
6.12 锚泊和系泊设备的布置一、锚泊设备概述航行锚泊设备又称为临时锚泊设备，供船舶在锚地、港口或遮敝水域内等待泊位或潮水时临时停泊之用。
因此，航行锚泊设备并非设计成供船舶在恶劣天气中处于完全开敞的远离海岸的水域中，或在行进或漂移中系住船舶之用。
在上述条件下，船舶特别是大型船舶上锚泊设备所承受的巨大负荷，会使得设备的某些部件损坏甚至丢失。
6.12 锚泊和系泊设备的布置一、锚泊设备概述定位锚泊设备和深海系留锚泊设备是在作业时需要控制船位，需要根据作业水域水深和环境条件配备的专用锚泊设备。
定位锚泊设备和深海系留锚泊设备需要根据计算得到的风、海流及波浪等环境力的大小来进行设计，本节课程不再展开介绍，详情可参考相关的文献和设计手册。
对于民用运输船舶，主要考虑的是航行锚泊设备。
在设计中，航行锚泊设备的选择与布置需要满足规范的最低要求。
一、锚泊设备概述6.12 锚泊和系泊设备的布置按在船上所处的位置，锚泊设备又可分为首部锚泊设备和尾部锚泊设备。
民用运输船舶一般不设尾部锚泊设备。
锚泊设备一般是由锚、锚链、锚链筒、掣链器、起锚机、锚链管、锚链舱和弃锚器等几部分组成。
1—锚2—锚链3—锚链筒4—导链滚轮5—掣链器6—锚机7—锚链管8—锚链舱9—弃锚器一、锚泊设备概述6.12 锚泊和系泊设备的布置其中，锚的种类繁多，分类方法也并非十分严格。
系泊设备的组成与布置引言在港口和海上运输中，船舶的系泊设备起着至关重要的作用。
系泊设备保证了船舶在停泊期间的稳定和安全，还能使船舶实现装卸货物的操作。
本文将介绍系泊设备的组成和布置，并讨论其功能和重要性。
系泊设备的组成锚链锚链是系泊设备中最重要的部分之一。
它由一系列的链环组成，每个链环都经过了弯曲测试和拉伸测试，以确保其强度和可靠性。
锚链的长度和直径取决于船舶的尺寸和类型。
锚锚是系泊设备中起到固定船舶的作用。
它通常由重钢铸造而成，具有良好的抗腐蚀性能。
锚的设计取决于船舶的尺寸和重量，以确保其能够有效地固定船舶并承受外部环境条件的影响。
系泊缆绳系泊缆绳位于船舶和港口之间，用于连接船舶和码头。
这些缆绳通常由合成纤维或金属制成，具有足够的强度和耐磨性，以承受船舶的拉力。
系泊缆绳的长度和直径由船舶的大小和重量决定。
缆绳附件为了保证系泊设备的可靠性，缆绳附件如护套、箍带等也是必不可少的。
护套用于保护缆绳的表面免受摩擦和磨损，箍带则用于紧固缆绳。
这些附件的选择和使用将根据具体的船舶和港口要求来确定。
系泊设备的布置锚点的位置船舶的系泊设备应该与船体的结构和力学特性相适应。
一般情况下，船舶的前部和后部均设有锚点，以实现船舶的前后稳定。
锚点通常在船舶的甲板上，与锚链相连。
缆绳的布置缆绳通常按照一定的布置方式连接船舶和码头。
常见的布置包括单点系泊、双点系泊和多点系泊。
单点系泊指的是使用一根缆绳将船舶连接到一个锚点或固定点上。
双点系泊是指使用两根缆绳将船舶同事连接到两个锚点或固定点上。
多点系泊则是利用多根缆绳将船舶连接到多个锚点或固定点上。
系泊设备的调整和检查船舶的系泊设备在安装后需要进行调整和定期检查，以确保其性能和可靠性。
调整可以包括系泊缆绳的张力调整，锚链的连接检查等。
定期检查应包括锚链的腐蚀和磨损情况、缆绳的强度和长度等。
检查结果将影响是否需要对系泊设备进行进一步的维修或更换。
系泊设备的功能和重要性系泊设备的主要功能是保证船舶在停泊期间的稳定和安全。
系泊设备布置图
系泊设备包括：系泊用索、导缆钳、导缆孔、带缆桩、缆绳卷车、导缆器等。
系泊索的选型与设计可参考舾装数计算书中推荐的选取。
更详细的要求可见《舾装设计手册》。
需要说明的是：（1）船级社规范中规定的系泊索的数量、长度和破断负荷是最低要求，是基于船横向停靠在有遮蔽的港口码头上，而且不同的航区和船型对系泊索有不同的要求。
（2）船级社规范中对系泊设备的要求仅作为建议性的，而非入级项目。
这是因为规范规定的舾装数主要反映了锚泊时的受力状态，而对以侧面受力为主的系泊状态考虑不够。
船舶的系泊设备必须能抵御诸多外力因素，如风、水流、潮汐、波浪和吃水变化等。
通常，如果系泊设备的布置能承受最大的风力和水流力时，其储备强度也足够抵抗可能出现的其他较为缓和的力。
而船舶由于潮汐涨落或装卸货引起的与码头相对高度的变化所产生的系泊力，可采取调整缆索的长度加以补偿。
系泊设备在布置时要注意以下几方面要求：
（1）系泊索应尽可能对称于船舯布置，这样能更可靠地保证负荷的良好分配。
倒缆和横缆的数量一般是偶数，如果使用的横缆数不是偶数，多余的缆索一般布置在尾部，这是因为尾部的受力比首部受力约高10％。
（2）横缆尽量垂直船体中心线，并尽可能靠近船首和船尾。
（3）缆索尽可能直接从绞车卷筒引向舷侧导缆器，尽量避免使用中间导向滚轮，即使采用导向滚轮，也应使缆索方向的改变保持最小，
以降低导向滚轮的负荷。
当甲板空间受到限制时，采用绞车斜放或横放也能获得良好的布置。
（4）所有缆索应尽可能允许从任一舷引出，并将导向滚轮的数量减少到最低限度。
（5）倒缆尽可能平行于船体中心线，其引出点应尽量靠近船首和船尾。
但是为了避免缆索在外板上摩擦，引出点又必须在平行中体部分的甲板上。
（6）应急状态时系泊能力的增强：a.当环境状态超过设计环境条件时，应增强系泊系统，使船舶获得补充的约束力。
有两种可行的办法：其一为提供岸缆；其二为提供岸上滑轮，使船上缆索绕过它引回并固定到船上。
b.防火钢索悬挂在船的离岸一舷，当船只起火时，拖轮可用此钢索把船拖离码头。
一般提供两根钢索，一根靠近船首，一根靠近船尾。
（7）凡是用系缆机械绞拖的引进缆绳的部位，都应该设置辊轮式导缆器。
a.从绞车副卷筒直接引向导缆器时，缆索的方向与卷筒轴线之间的夹角向外偏角为零，向内偏角≤6°。
缆索在副卷筒上的位置为离副卷筒内边等于三分之一副卷筒宽度。
b.从绞车卷筒直接引向导缆器时，卷筒上系缆索的放出角应小于4°。
所谓放出角系指卷筒轴的垂线和缆索之间的夹角。
即使在最恶劣条件下，也要使放出角小于7°。
c.对于钢索系泊索，导缆器的滚轮净间距应大于（或等于）7倍钢索直径；对于合成纤维系泊索，滚轮净间距应大于4倍纤维索直径。
d.符合巴拿马运河通航规则的船舶，需配置一定数量的巴拿马导缆
孔。
e. 船首部的辊轮式导缆器，大多设在首柱上面的老鹰板上。
（8）带缆桩与导缆器应该对称地布置在船舶的两舷，使船舶左右都能系泊，并应布置在甲板骨架上方，加复板加强。
(9) 首尾应有一对纵向布置的缆桩，以兼做拖缆桩使用。
缆桩与对应的导缆器或导缆孔间应有一定的距离，大船上通常不小于6倍的系索桩的直径，小船上不小于10倍的系索桩的直径，一般应在1.5m～2.5m范围内，以便有足够的甲板面积使用带缆辅助索。
带缆桩周围1.0m范围内，不应有任何障碍物。
与舷侧亦应有一定的距离，以便安全作业，一般可取1.5倍的缆桩直径，大船应取0.5m以上。
带缆桩和导缆孔中间有舷墙肘板时，则带缆桩位置应考虑到缆索不会擦着肘板。
（10）缆绳卷车应布置在便于收藏缆绳又不影响操作和人员行走的地方。
通常都是布置在首楼后壁或尾楼前壁附近。
如果采用的是自动收缆绞车，与其配合的滚轮式导缆器应使缆索能近乎垂直地进入卷筒，以便于绳的排列，不出现拼压。
（11）当船在系泊于码头或岸边时在有系泊设备的地方局部受力将增大，因此有系泊设备布置的地方应对其下甲板结构进行加强。
另各个系泊设备均应在其下加复板，以保证甲板钢性足够。
（12）各个设备零件安装定位时要考虑到是否与周边其它设备或船体结构产生干涉现象。
（13）要注意核对舷墙上的导缆孔大小是否合适，与相应缆绳是否配套，是否对其进行了加强都要考虑到。
（14）为便于带缆或避免出现干涉等现象，部分导缆钳或导缆器可能需考虑加底座。
（15）仔细核对系泊所用缆绳或拖船用拖索与各个系泊设备（如带缆桩、导缆孔、导缆钳，缆索卷车）是否配套。
（16）图中涉及的标准件应与标准仔细核对，弄清应是标准件还是仿标准件，且型号规格是否适当，表示方法是否正确。
（17）图中各个零件的数量、质量、规格、材料应明确给出。
安装位置也应给出，若有不确定因素，应在附注中给出说明。
（18）图纸一定要按比例来画，避免出现不应有的干涉现象。
（19）有关运河和航道规则对系泊设备的要求见《舾装设计手册》。
