非正弦周期电路电路谐波分析法

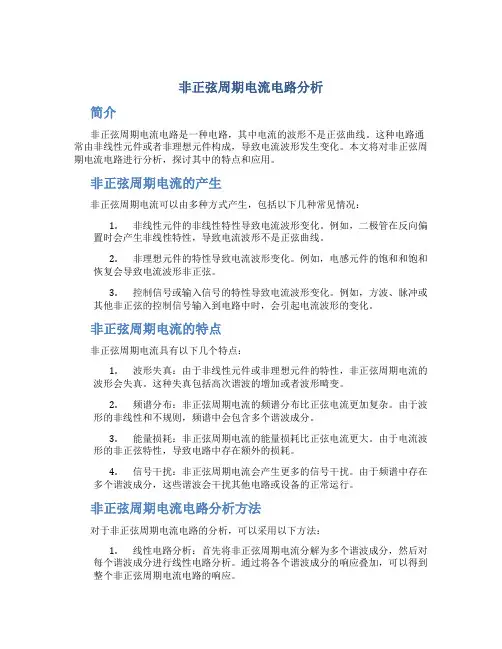

非正弦周期电流电路分析简介非正弦周期电流电路是一种电路，其中电流的波形不是正弦曲线。

这种电路通常由非线性元件或者非理想元件构成，导致电流波形发生变化。

本文将对非正弦周期电流电路进行分析，探讨其中的特点和应用。

非正弦周期电流的产生非正弦周期电流可以由多种方式产生，包括以下几种常见情况：1.非线性元件的非线性特性导致电流波形变化。

例如，二极管在反向偏置时会产生非线性特性，导致电流波形不是正弦曲线。

2.非理想元件的特性导致电流波形变化。

例如，电感元件的饱和和饱和恢复会导致电流波形非正弦。

3.控制信号或输入信号的特性导致电流波形变化。

例如，方波、脉冲或其他非正弦的控制信号输入到电路中时，会引起电流波形的变化。

非正弦周期电流的特点非正弦周期电流具有以下几个特点：1.波形失真：由于非线性元件或非理想元件的特性，非正弦周期电流的波形会失真。

这种失真包括高次谐波的增加或者波形畸变。

2.频谱分布：非正弦周期电流的频谱分布比正弦电流更加复杂。

由于波形的非线性和不规则，频谱中会包含多个谐波成分。

3.能量损耗：非正弦周期电流的能量损耗比正弦电流更大。

由于电流波形的非正弦特性，导致电路中存在额外的损耗。

4.信号干扰：非正弦周期电流会产生更多的信号干扰。

由于频谱中存在多个谐波成分，这些谐波会干扰其他电路或设备的正常运行。

非正弦周期电流电路分析方法对于非正弦周期电流电路的分析，可以采用以下方法：1.线性电路分析：首先将非正弦周期电流分解为多个谐波成分，然后对每个谐波成分进行线性电路分析。

通过将各个谐波成分的响应叠加，可以得到整个非正弦周期电流电路的响应。

2.时域分析：使用时域分析方法，通过观察电流波形的变化来理解非正弦周期电流电路的工作情况。

这种方法适用于简单的电路，可以直接观察电流波形的特点。

3.频域分析：使用频域分析方法，对非正弦周期电流的频谱进行分析。

通过观察频谱中的谐波成分，可以了解电流波形的非正弦特性。

4.仿真分析：使用电路仿真软件，对非正弦周期电流电路进行仿真分析。

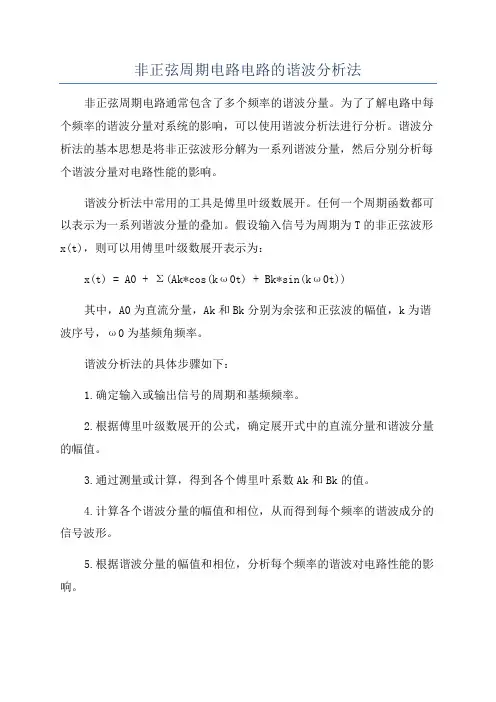

非正弦周期电路电路的谐波分析法非正弦周期电路通常包含了多个频率的谐波分量。

为了了解电路中每个频率的谐波分量对系统的影响，可以使用谐波分析法进行分析。

谐波分析法的基本思想是将非正弦波形分解为一系列谐波分量，然后分别分析每个谐波分量对电路性能的影响。

谐波分析法中常用的工具是傅里叶级数展开。

任何一个周期函数都可以表示为一系列谐波分量的叠加。

假设输入信号为周期为T的非正弦波形x(t)，则可以用傅里叶级数展开表示为：x(t) = A0 + Σ(Ak*cos(kω0t) + Bk*sin(kω0t))其中，A0为直流分量，Ak和Bk分别为余弦和正弦波的幅值，k为谐波序号，ω0为基频角频率。

谐波分析法的具体步骤如下：1.确定输入或输出信号的周期和基频频率。

2.根据傅里叶级数展开的公式，确定展开式中的直流分量和谐波分量的幅值。

3.通过测量或计算，得到各个傅里叶系数Ak和Bk的值。

4.计算各个谐波分量的幅值和相位，从而得到每个频率的谐波成分的信号波形。

5.根据谐波分量的幅值和相位，分析每个频率的谐波对电路性能的影响。

在实际应用中，谐波分析法可以用于分析非线性电路的谐波失真、功率因数、电压畸变等问题。

例如，对于电力系统中的非线性负载，可以采用谐波分析法来分析电压和电流的谐波含量，从而评估其对电力系统的影响。

此外，谐波分析法也可以应用于音频和音乐信号的处理。

对于复杂的乐器信号，可以通过谐波分析法来分析其频谱成分，以及对音乐声音和声音合成的影响。

在音频合成和虚拟乐器设计中，谐波分析法是一个重要的工具。

总之，非正弦周期电路的谐波分析法是一种用于分析非正弦波形电路的方法，通过将非正弦波形分解为一系列谐波分量来分析电路性能，它在电力系统和音频处理等领域都有广泛的应用。

通过谐波分析法，可以更好地理解非正弦周期电路的特性，从而为电路的设计和优化提供指导。
