：防雷引下线焊接及均压环焊接

也可采用膨胀螺栓或射钉枪射钉固钉，固定应平整牢固，接头处应采用电焊连接，焊后应刷二度防锈漆。

引下线采用圆钢直径不小于lOmm，采用扁固定引下线上端应甩头至接闪器与接闪器连接应采用电焊焊接，也可采用U形卡子螺栓个，下端入断接卡子箱，做法参见图24.3.6.1。

下端与接地装置连接好或与断接卡子箱连接好，将引下线随主体工程进度埋设于建筑物内至屋顶甩足与接闪器连接的引下线导线。

变配电室接地干线敷设按图纸要求制作接地干线支架或接地端子，做法可参照图25.3.4.1按施工图放线定位，接地干线一般为明敷，也可暗敷，如过门洞，可将接地干线埋设在地下或墙内。

但应做好隐蔽记录备查。

根据放线定位有穿墙，穿楼板的应在土建施工时预留保护管，若没留可用电锤打眼安巩曰宝交底人巩曰宝接受交底人，将两端卡子固定好，挂上通线在埋设其他支持卡子，不但应保证水平度，还应保证距墙距离应一致。

如采用卡板安装，应划线打眼将塑料或尼龙胀塞放在里面，用木螺丝或自攻螺丝将卡板固定牢固，支架内侧距墙间距8～12mm。

见图25.3.4.4。

巩曰宝交底人巩曰宝接受交底人李吉安接地线敷设，先将接地干线调直，需要外引接地的部位钻好眼，准备安装接地端子，然后将接地干线敷设在支架上，采用支架敷设调整接地干线平直后焊接在支架上，将接地干线敷设好后扭动卡板将母线固定，干线接头应采用焊接。

转弯不应煨急弯，径应为圆钢直径的6倍，扁钢应为厚度的6倍；穿墙穿楼板套管应与接地干线连成电气通路，圆钢将其连成一体。

套管应用矿棉或建筑密封胶封堵，跨越变形缝应有伸缩装置25.3.4.5)。

接地干线应按设计要求与接地装置可靠连接。

巩曰宝交底人巩曰宝接受交底人变配电室、变压器室、高压配电室的接地干线上应设置2个供临时接地用的接线柱或接地端子。

接至高、低压开关柜的接地干线不小于2处。

明敷TN—C—S系统或TN—S系统接地线的表面每段15～100mm分别涂以宽度相等的绿色和黄色相间的条纹。

均压环防雷高层建筑1查阅图纸在高层建筑随工检测过程中，需要根据工程进度随时查阅相关图纸。

电气施工图电气施工图中，记录均压环设置的起始层数、高度、均压环间距、利用主筋数量、主筋截面积、引下线数量、引下线与均压环交汇位置、各层金属门窗与均压环连接方式等。

结构配筋图结构配筋图中，记录均压环中钢筋的数量、主筋尺寸、均压环通长连接的方式、均压环与引下线主筋的连接方式和位置、各类接地预留位置等。

2现场检测及检查均压环的检测工作，应分为首层均压环检测和标准层（高层建筑中空间位置布置相同的层）均压环检测。

根据查阅图纸环节记录的相关内容，严格对照现场实际施工情况检查和测量。

均压环起始层设置应符合ＧＢ５００５７－２０１０《建筑物防雷设计规范》中的要求，即第一类防雷建筑物不高于３０ｍ，第二类防雷建筑物不高于４５ｍ，第三类防雷建筑物不高于６０ｍ。

鉴于防雷工程中的均压环实际上与土建工程中的建筑外圈梁为同一项工程，所以起始层均压环建议从建筑物的首层做起。

实际检测判定结果应以符合规范及设计要求为准。

标准层均压环应利用建筑物外圈梁中两根主筋通长连接，再与本层的所有引下线分别可靠连接，路径设置应符合雷电流泄放的最短路径原则，且应形成有效的闭合回路。

均压环中的主筋数量及尺寸应满足规范及设计要求，要求使用不小于４８ｍｍ钢筋或截面积不小于４８ｍｍ２的镀锌扁钢焊接成闭合环路。

利用建筑物圈梁内主筋作为均压环时，现场应主要检查主筋的焊接质量，不应有漏焊、夹渣、咬肉、焊渣未清理现象，搭接长度及转角处的跨接钢筋曲率应满足规范要求。

钢筋焊接部分应做好防腐处理。

实际检测判定结果应以符合规范及设计要求为准。

现场还应检查均压环与金属门窗及外墙大型金属物连接的预留接地，每层设均压环的建筑物，应在上下两层均压环各自引出接地预留。

隔层设均压环的，应在每个门窗洞口设置不少于２点的接地预留。

本层卫生间等电位预留，应就近从本层或最近层的均压环引出，满足雷电流泄放的最短路径原则，且应根据图纸中等电位箱的实际高度，留出足够长度的预留钢筋或扁铁。

防雷施工技术要点
防雷接地引下线利用混泥土柱内两根∅16以上主筋及混凝土灌注桩四根∅16主筋焊接作为引下线，跨接线采用≥12mm圆钢。

引下线上端与避雷带焊接，下端与接地装置焊接。

相邻的两处引下线间距不大于18米。

接地装置为利用基础桩内及基础底板内主筋焊接形成的接地网，所有设备房、
精心整理
3、引下线与梁钢筋跨接。

精心整理
精心整理
精心整理
二、地钢筋网连接点的错焊、漏焊，漏设外引接地联结点或检测点预埋件。

三、在用结构钢材代替避雷针（网）及其引下线时，破坏了镀锌层防锈漆，螺栓连接片未经处理，片与片之间有缝隙等。

四、引下点间距偏大，引下线跨越变形缝处未加设补偿器，接地体安装埋设深度不够或引出线未作防腐处理。

精心整理
五、屋面金属物（如管道、梯子、旗杆和设备外壳等）未与屋顶防雷系统相连，等电位联结跨接地线线径不足。

六、电气设备接地（接零）的分支线未与接地干线连接。

精心整理。

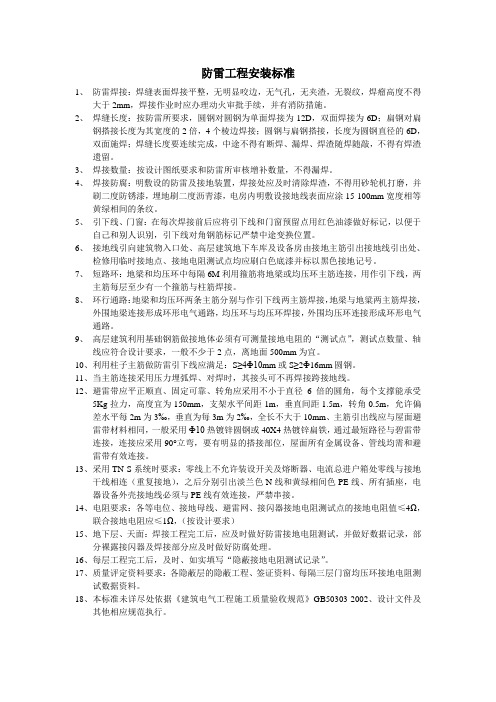

防雷工程安装标准1、防雷焊接：焊缝表面焊接平整，无明显咬边，无气孔，无夹渣，无裂纹，焊瘤高度不得大于2mm，焊接作业时应办理动火审批手续，并有消防措施。

2、焊缝长度：按防雷所要求，圆钢对圆钢为单面焊接为12D，双面焊接为6D；扁钢对扁钢搭接长度为其宽度的2倍，4个棱边焊接；圆钢与扁钢搭接，长度为圆钢直径的6D，双面施焊；焊缝长度要连续完成，中途不得有断焊、漏焊、焊渣随焊随敲，不得有焊渣遗留。

3、焊接数量：按设计图纸要求和防雷所审核增补数量，不得漏焊。

4、焊接防腐：明敷设的防雷及接地装置，焊接处应及时清除焊渣，不得用砂轮机打磨，并刷二度防锈漆，埋地刷二度沥青漆，电房内明敷设接地线表面应涂15-100mm宽度相等黄绿相间的条纹。

5、引下线、门窗：在每次焊接前后应将引下线和门窗预留点用红色油漆做好标记，以便于自己和别人识别，引下线对角钢筋标记严禁中途变换位置。

6、接地线引向建筑物入口处、高层建筑地下车库及设备房由接地主筋引出接地线引出处、检修用临时接地点、接地电阻测试点均应刷白色底漆并标以黑色接地记号。

7、短路环：地梁和均压环中每隔6M利用箍筋将地梁或均压环主筋连接，用作引下线，两主筋每层至少有一个箍筋与柱筋焊接。

8、环行通路：地梁和均压环两条主筋分别与作引下线两主筋焊接，地梁与地粱两主筋焊接，外围地梁连接形成环形电气通路，均压环与均压环焊接，外围均压环连接形成环形电气通路。

9、高层建筑利用基础钢筋做接地体必须有可测量接地电阻的“测试点”，测试点数量、轴线应符合设计要求，一般不少于2点，离地面500mm为宜。

10、利用柱子主筋做防雷引下线应满足：S≥4Ф10mm或S≥2Ф16mm圆钢。

11、当主筋连接采用压力埋弧焊、对焊时，其接头可不再焊接跨接地线。

12、避雷带应平正顺直、固定可靠、转角应采用不小于直径6倍的圆角，每个支撑能承受5Kg拉力，高度宜为150mm，支架水平间距1m，垂直间距1.5m，转角0.5m，允许偏差水平每2m为3‰，垂直为每3m为2‰，全长不大于10mm、主筋引出线应与屋面避雷带材料相同，一般采用Ф10热镀锌圆钢或40X4热镀锌扁铁，通过最短路径与碧雷带连接，连接应采用90°立弯，要有明显的搭接部位，屋面所有金属设备、管线均需和避雷带有效连接。

在建筑物施工过程中，防雷工程项目包括桩基础的焊接、柱筋引下线通长焊接及均压环、避雷网、避雷针、避雷器安装等,一直伴随着建设施工全过程.保证防雷工程项目施工质量的因素很多,如设计、材料、机械、地形、地质、水文、气象、施工工艺、操作方法、技术措施、管理制度等，环节很多,要对这些环节严格控制,才能保证最后的工程质量。

建筑物防雷包括防直击雷和防感应雷。

防直击雷就是引导雷云与避雷装置之间放电，使雷电流迅速流散到大地中去，从而保护建筑物免受雷击。

防雷电感应则通过建筑物内部的设备、管道、构架、钢窗等金属物的接地装置与大地作可靠的连接,将雷云放电后在建筑上残留的电荷迅速引入大地.目前建筑工程常用的防雷措施有接闪器、引下线、接地装置、避雷器、均压环及金属导体等电位连接等的施工和安装。

1防雷工程施工常见问题通过实际检测测验和经验,施工过程防直击雷和防感应雷措施中常出现以下问题:一是避雷带、引下线、接地体、均压环搭接的连接长度不够,焊接不饱满,焊接处有夹渣、焊瘤、虚焊、咬肉和气孔,没有敲掉焊渣等缺陷。

二是地钢筋网的连接点的错焊、漏焊;作为外引接地联结点或检测点预埋件的漏设。

尤其是建筑结构转换层，因构造柱(墙)内主钢筋调整、防雷引下线钢筋错接错焊的情况发生。

三是用结构钢材代替避雷针(网)及其引下线时，焊接破坏镀锌层不刷防锈漆；或螺栓连接的连接片未经处理,片与片接触不严密等.四是引下点间距偏大,引下线跨越变形缝处未加设补偿器，穿墙体时未加保护管。

接地体安装埋设深度不够或引出线未作防腐处理。

五是屋面金属物，如管道、梯子、旗杆和设备外壳等，未与屋顶防雷系统相连，或等电位联结跨接地线线径不足。

六是电气设备接地(接零）的分支线未与接地干线连接，实行串联连接.多层住宅采用TN-S 系统时,进线在总电表箱处没有重复接地，没有按要求在配电间作MEB。

七是低压配电接地形式、电涌保护器（SPD)的设置及安装工艺状况、管线布设和屏蔽措施等与防雷设计要求不符.2防雷工程项目施工质量控制的主要措施加强对防雷工程关键部位和工序的质量控制,针对施工中易出现质量通病的几个环节,制定现场检测预控措施，做到预防为主，动态跟踪,保证防雷工程的施工质量.2.1严格审查设计图纸一是不仅要熟悉电气图，对建筑设计中的结构、设备的布置也要有初步认识，领会设计中有关说明，对有些特殊的建筑工程项目系统，如弱电系统中的智能化工程、信息通讯、计算机、监控等，因为这些地点和设置在设计平面图纸中一般都没有明确标注,是以规范要求为施工标准进行预留预埋的，要注意对照强制性标准、施工验收规范进行施工。
