变频恒压供水设备原理变频恒压供水设备是一种用于建筑物供水系统的高效设备。

它通过采用变频调速和智能控制技术，实现对供水系统的精确控制，以保持恒定的水压。

本文将介绍变频恒压供水设备的工作原理和优势。

一、工作原理变频恒压供水设备主要由水泵、变频器和控制器组成。

当供水系统的水压低于设定值时，变频器会自动调节水泵的转速，增加供水量，提高水压；当水压高于设定值时，变频器减小水泵的转速，降低供水量，保持水压恒定。

变频恒压供水设备的工作原理可以分为以下几个步骤：1. 传感器检测水压：供水系统中的传感器实时监测水压情况，并将信号传输给控制器。

2. 控制器判断水压状态：控制器接收传感器的信号后，对水压进行判断。

如果水压低于设定值，则需要启动水泵提高供水量；如果水压高于设定值，则需要减小供水量。

3. 变频器调节水泵转速：控制器将判断结果传输给变频器，变频器根据控制信号调整水泵的转速，以实现恒定的水压输出。

4. 水泵供水：根据变频器调节的转速，水泵开始供水，并以合适的速率将水送至供水系统。

5. 不断监测水压：供水过程中，传感器持续监测水压情况，并将实时信号传输给控制器。

二、优势与传统供水设备相比，变频恒压供水设备具有以下优势：1. 节能高效：变频器通过调节水泵转速，精确控制供水量，避免了传统供水设备频繁启停造成的能量浪费。

2. 恒定水压：变频恒压供水设备可以根据实际需求精确调整水泵转速，保持供水系统的恒定水压，提供稳定可靠的供水效果。

3. 减少噪音：由于变频恒压供水设备启停次数减少，水泵工作更加平稳，从而减少了噪音污染，提升了使用者的舒适感。

4. 延长设备寿命：由于减少了水泵频繁启停的次数，变频恒压供水设备可以降低水泵的磨损程度，延长设备的寿命，减少维修和更换成本。

5. 智能化管理：变频恒压供水设备配备了智能控制器，可以实现远程监控和自动报警功能，方便管理人员对供水系统进行实时监测和维护。

三、适用范围变频恒压供水设备广泛应用于多种场景，包括住宅小区、商业大厦、工业园区等。

3 恒压供水系统工作原理恒压供水控制系统将主要由PLC、PID、变频器、切换继电器、压力传感器等部分组成。

为了维持供水管网的压力不变，必须在系统的管道上安装压力变送器作为反馈组件来为控制系统提供反馈信号。

由于供水系统管道长、管径大，管网的充压比较慢，故系统是一个大滞后系统，不宜直接采用PID 调节器进行控制，而应采用PLC 参与控制的方式来实现对控制系统的调节。

变频器选择FRN45P11S-4CX 或FRN55P11S-4CX，可编程控制器选择日本松下FP1-C40 型。

控制核心单元PLC根据手动设定压力信号与现场压力传感器的反馈信号，得到压力偏差和压力偏差的变化率，经过PID 运算后，PLC 将0~5V的模拟信号输出到变频器，用以调节电机的转速以及进行电机的软启动；PLC 通过比较模拟量输出与压力偏差的值，驱动切换继电器组，以此来协调投入工作的水泵电机台数，在大范围上控制供水的流量，同时完成电机的启停、变频与工频的切换。

PID 调节器控制变频器对变频泵进行速度调节，在小范围上控制供水的流量。

这样，从投入电机台数和控制电机中某一台电机的转速而达到恒压供水的目的。

4 电气设计4.1 系统程序设计系统程序包括启动子程序和运行子程序，分别如图1，图2所示。

4.2 主电路设计该系统主电路如图3 所示。

当变频泵达到水泵额定转速后，如水压在所设定的判断时间内还不能满足恒压值时，系统自动将当前变频泵状态切换为工频状态，并指定下一台泵为变频泵；同样的道理，当水压在所设定的时间内保持恒定，且变频器的输出频率低于30 Hz时，则退出一台工频运行的给水泵。

4.3 控制电路设计控制电路包括继电器控制电路及PLC 控制电路，PLC 控制电路原理如图4所示。

图中SA7 为手动/自动控制转换开关，SA8 为自动起/停控制转换开关，P1、P2 为管网压力信号（PID输出信号），SA1为1#水泵手动起动开关，SA2为1# 水泵手动停止开关，SA3 为2# 水泵手动起动开关，SA4 为2# 水泵手动停止开关，SA5 为3# 水泵手动起动开关，SA6为3#水泵手动停止开关，KA0耀KA6为中间继电器，分别控制KM0耀KM6工作。

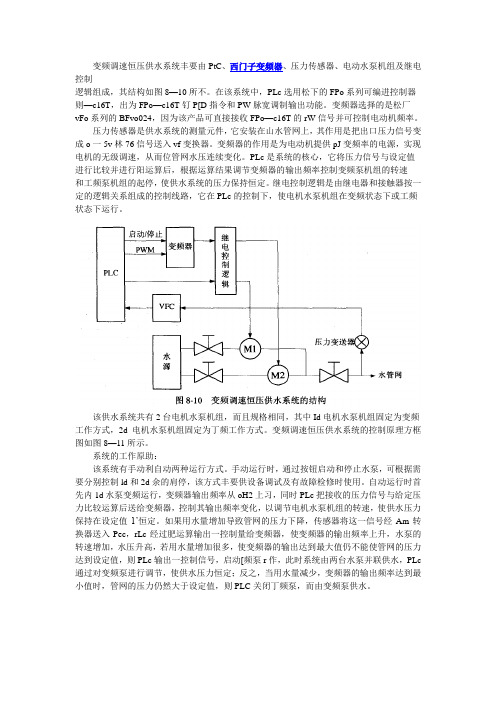

变频调速恒压供水系统丰要由PtC、西门子变频器、压力传感器、电动水泵机组及继电控制逻辑组成，其结构如图8—10所不。

在该系统中，PLc选用松下的FPo系列可编进控制器则—c16T，出为FPo—c16T钉P[D指令和PW脉宽调制输出功能。

变频器选择的是松厂vFo系列的BFvo024，因为该产品可直接接收FPo—c16T的rW信号并可控制电动机频率。

压力传感器是供水系统的测量元件，它安装在山水管网上，其作用是把出口压力信号变成o一5v林76信号送入vf变换器。

变频器的作用是为电动机提供pJ变频率的电源，实现电机的无级调速，从而位管网水压连续变化。

PLc是系统的核心，它将压力信号与设定值进行比较并进行阳运算后，根据运算结果调节变频器的输出频率控制变频泵机组的转速和工频泵机组的起停，使供水系统的压力保持恒定。

继电控制逻辑是由继电器和接触器按一定的逻辑关系组成的控制线路，它在PLc的控制下，使电机水泵机组在变频状态下或工频状态下运行。

该供水系统共有2台电机水泵机组，而且规格相同，其中Id电机水泵机组固定为变频工作方式，2d电机水泵机组固定为丁频工作方式。

变频调速恒压供水系统的控制原理方框图如图8—11所示。

系统的工作原助：该系统有手动利自动两种运行方式。

手动运行时，通过按钮启动和停止水泵，可根据需要分别控制ld和2d余的肩停，该方式丰要供设备调试及有故障检修时使用。

自动运行时首先内1d水泵变频运行，变频器输出频率从oH2上习，同时PLc把接收的压力信号与给定压力比较运算后送给变频器，控制其输出频率变化，以调节电机水泵机组的转速，使供水压力保持在设定值1’恒定。

如果用水量增加导致管网的压力下降，传感器将这一信号经Am转换器送入Pec，rLc经过肥运算输出一控制量给变频器，使变频器的输出频率上升，水泵的转速增加，水压升高，若用水量增加很多，使变频器的输出达到最大值仍不能使管网的压力达到设定值，则PLc输出一控制信号，启动[频泵r作，此时系统由两台水泵并联供水，PLc 通过对变频泵进行调节，使供水压力恒定；反之，当用水量减少，变频器的输出频率达到最小值时，管网的压力仍然大于设定值，则PLC关闭丁频泵，而由变频泵供水。

变频器恒压供水电路图和接线图其实在水处理，水净化和供水领域一直在用恒压供水控制器和用变频器组合来进行恒压供水的。

恒压供水控制器使各种设置傻瓜化，接线也更加简单。

使一般的日常维护人员都可以对供水进行调整设置。

使运行更加智能化，维护简单化。

怎么样，想不想了解一下专业的恒压供水是什么样子。

恒压供水控制器市面上非常常见，品牌众多，价格也不高。

说说它的功能：1，液晶汉字显示，参数设置，报警一目了然，不用说明书也可调试。

2，在线设定参数调整方便，运用加减键就可设定压力。

一键设定PID值。

报警功能齐全，变频器故障报警，远传压力表断线及短路故障，水位报警指示等等。

定时多段速供水。

小流量停机（即休功能）。

水泵轮起功能，有效防锈蚀。

一用一补功能，（功能全的有一用三补，按压力四台泵软起，供水）下面以TW2000型号介绍它的接线图。

背部接线端子可以看到控制器一共有13个接线端子。

下面详细说说各端子功能及接线。

请看各端子与变频器的接线图变频器与恒压供水控制器的接线图可以看到1，2，端子是电源输入端子。

3，4，端子各控制两个接触器，C1,和C2。

也是恒压供水的输出端，工作时C1和C2定时轮换，有效的防止泵的锈蚀。

它还有一个功能是，R1为固定频率泵，R2为固定工频泵，当频率达到50HZ且实际压力没有达到设定的压力经过设定的时间后，R2吸合，当实际压力达到设定压力且频率低于25HZ,则R2断开。

5，是运转指令（正转指令）它和变频器的正转指令FWD相连，各变频器不同端子符号不同，其实就是数字端子运转指令。

6，DCM端子和变频器的CM端子相连，这两个端子就是我们常用的公共端COM。

7，CM2和DCM一样是COM端，它和变频器的GND相连，图中的11端子。

8，端子和变频器的AI1相连。

图中的12端子。

图中变频器11，12，端子，其实就是变频器的模拟量输入端。

9，CT1端子是个能多功能端子，一种功能是外部停车控制。

一种功能是时钟多段速运转控制。

变频恒压供水工作原理变频恒压供水设备工作原理恒压自动供水设备是采用水泵与用数字式变频调速器西门子V20变频器开发的具有内置PID控制的变频设备。

本型号变频器是由控制性能强大,功能齐全、操作简单易上手,无需附加其它的控制单元,大大提高啦设备的工作效率,降低啦运行成本。

变频恒压供水设备利用与门为风机、泵类、空气压缩机等流量和压力控制特点而研制的与用变频控制器。

利用变频器的一拖三功能,而不采用昂贵的PLC就可以自动控制泵的启停,而丏内置PID功能不现场进传压力表连用,同而完成供水压力的闭环控制,使供水压力维持在设定的压力附近。

工作原理:变频恒压供水系统采用变频器设定压力，也可采用面板内部设定压力，,采用一个压力传感器，反馈为0~10V，检测管网压力,压力传感器将信号送入变频器PID 回路,PID回路处理之后,增加或减少变频器的输出频率。

如在一定延时时间内,压力还是不足或过大,则通过变频器作工频/变频切换起动另一台水泵,使实际管网压力不设定压力相一致。

另外,随着用水量的减少,变频器自动减少输出频率,达到了节能的目的。

变频恒压供水系统控制图，以一台变频器控制一台水泵为例，: 例:使用进传压力表,量程0-10kg,反馈0-10v,要求5kg压力供水,上限6kg,下限4kg,面板起动停止,电位器给定目标值。

现场管网压力反馈至变频器,频率由0HZ开始逐渐上升,内置PID功能可以通过调节参数来控制频率变化的速率,当达到指定5Kg压力时,频率恒定输出,当压力超过5kg时,频率会下降,直至5kg保持,当频率小于5HZ时,延时10分钟,变频器会进入休眠状态,当压力再次发生变化时再唤醒变频器各项功能,这样可以有效的节约能源的同时满足管网供水要求。

恒压供水图例一。

、接线:按图所示的电路，连接空气开关、漏电开关、电源，检查接线无误后，合上 空气开关，变频器上电，数码管显示 0.0 0关掉电源，电源指示灯熄灭后，再连接电机、起停开关、远程压力表、限流 电阻等，变频器和电动机接地端子可靠接地，并仔细检查。

压力表选用YTZ-150电位器式远程压力表，安装在水泵的出水管上，该压力 表适用于一般压力表适用的工作环境场所， 应的电信号，输出的电信号传至远端的控制器。

二、开环调试:检查接线无误后，合上空气开关和漏电开关，变频器上电，数码管显示0.0, 按JOG 键，检查水泵的转向，若反向，改变电机相序。

按运行键RUN 运行指示灯亮（绿色），顺时针方向旋转键盘旋钮，输出频 率上升，观察压力表的压力指示，同时用万用表直流电压档测量变频器端子和GND 之间电压值，随着变频器输出频率升高，压力增加， VF 和GND 之间的反 馈电压上升，记录下将要设定的恒定压力（比如 5Kg ）对应的反馈电压值（比如 3.1V ）。

按停车键STOP 变频器减速停车。

第一篇既可直观测出压力值，又可以输出相 压力表有红、黄、蓝三根引出线。

压力表电气技术参数：电阻满量程：400Q< 20 Q （黄、红） ;满量程压力上限电阻值：W（蓝、红）；零压力起始电阻值: 360Q （黄、红） ;接线端外加电压：W 10V （蓝、 红） MCCB 三相 电源运行/停止开关 故障复位,卜 按钮 .R SINB005 打倉咯5■地接地 ~ 水泵 RUM RST ■XL1 01 712-150 远班力表VF 进水口三、闭环变频恒压运行：合上起停开关，变频器运行指示灯亮，输出频率从0.0Hz 到达30.0Hz 后，根据用水情况自动调节，保证出水口的压力恒定为5Kg。

增大F4.06的参数设定值，出水口的压力增加，减小F4.06 的参数设定值，出水口的压力降低。

第二篇、前言目前，应用最广泛的变频恒压供水系统是水泵出口压力恒定系统，其工作原理是在水泵出水口安装压力传感器，将测定的压力值转换成电信号输入压力控制器，压力控制器根据设定压力值与测定压力之间的差值，通过PI 调节运算后，控制变频器，调节水泵的转速，使水泵出口压力保持恒定。

熊猫变频恒压供水设备设备工艺原理1. 前言熊猫变频恒压供水设备是一款专门用于楼宇、住宅小区、商场、酒店等地的供水设备。

这款设备采用了先进的变频恒压技术，确保了水压稳定、过程控制精度高等优点。

本文将介绍熊猫变频恒压供水设备的设备工艺原理。

2. 设备工艺原理2.1 恒压供水原理恒压供水原理是指在供水系统中控制压力的大小，当压力降低时，自动启动水泵，将水泵的输出调整到设定的压力范围内。

当水压达到设定压力时，水泵停止工作，从而实现恒定的供水压力。

2.2 变频供水原理变频供水原理是指将水泵的电机启动器中的电动机变频器换成能够实现变频调速的方式，从而在不同的需求情况下根据需要实现调整水泵的跑速。

这种方式可以实现动力利用的更加充分，同时在节能和环保方面也有更好的表现。

2.3 恒压变频原理恒压变频原理是将恒压变频供水原理相结合，同时实现恒定的水压，还能根据外部负荷的需求进行变频调速，从而实现多种运行模式的选择。

熊猫变频恒压供水设备采用了这种恒压变频原理。

在恒压的基础上，根据外部负载的需求，通过变频调整电机的旋转速度，以达到更加高效和节能的运行效果。

2.4 工艺流程熊猫变频恒压供水设备的工艺流程如下：1.微机智能检测水源，自动判断出水源是否稳定。

2.采取变频恒压技术，根据负载的需求进行动态调整，确保恒压供水的同时能够节能。

3.自动泵站控制，集成建筑管道反压控制，消除水平梯度阻力影响，确保供水稳定。

4.采取导流臂技术，解决高层建筑、公共设施等需要水压的场景。

5.自动开关机，节能降耗。

3. 总结通过本文的介绍，我们可以看到熊猫变频恒压供水设备采用了先进的变频恒压技术，实现了恒定的供水压力，同时能够根据外部负荷的需求实现调速，以达到更加高效和节能的运行效果。

在实际的建筑水电设计中，我们应该选择恰当的供水设备，以达到稳定、高效和节能的目的。

恒压变频供水设备,恒压变频供水设备原理图
一、恒压变频供水设备概述：
恒压变频供水设备又称为泵房水箱恒压供水系统，是由尖端变频控制器和多台多级泵并联组成的高性能供水设备。

该种类型的设备由于其在泵房有较大水箱，所以实用于市政管网压力比较低、对供水质量要求较高的环境。

由于其运行时尤其在运行高峰时对市政管网的压力影响较小，所以得到自来水公司的认可，得到了广泛的应用。

二、恒压变频供水设备特点：
●极高的可靠性
●多功能的集成系统
●多场合的增压能力
●极简单的安装及操作
●高度自动化
●为进水条件不足者首选
●市政停水后仍然能持续较长时问供水
三、恒压变频供水设备原理图
恒压变频供水设备主要由立式多级泵、不锈钢水箱、水泵控制柜、管路阀门附件组成。

恒压变频供水设备原理恒压变频供水设备是一种利用变频器控制水泵转速，实现恒定水压的供水系统。

它主要由变频器、电机、水泵、压力传感器和控制系统等组成。

恒压变频供水设备的原理是根据系统的实际需水量自动调节水泵的转速，从而保持系统中的水压恒定。

当水压低于设定值时，变频器会自动调整电机的转速提高水泵的流量，增加供水量，直到水压达到设定值为止；当水压高于设定值时，变频器会自动降低电机的转速减小水泵的流量，降低供水量，直到水压回落到设定值为止。

在供水设备的工作过程中，变频器起到了关键的作用。

变频器是一种电子器件，能够根据输入的信号来改变电机的电压和频率，从而调节电机的转速。

通过改变水泵的转速，变频器可以实现供水系统中水压的恒定。

水泵是恒压变频供水设备中的核心组件，主要负责提供水的流量和压力。

通过调节水泵的转速，可以改变水泵的流量和扬程，从而实现对供水系统中水压的控制。

传统的供水系统中，水泵的工作状态一般是全速运转，无法根据实际需水量进行调节，造成了水泵的能耗浪费。

而恒压变频供水设备通过变频器来调整水泵的转速，可以根据实际需水量来控制水泵的工作状态，降低能耗，提高供水效率。

压力传感器是监测供水系统中水压变化的重要组件。

它能够感知供水系统中的水压情况，并将其转化为电信号发送给控制系统。

控制系统通过接收压力传感器的信号，根据预设的水压设定值来控制变频器，实现对水泵转速的调节。

当水压低于设定值时，控制系统会向变频器发送信号，要求提高水泵的流量；当水压高于设定值时，控制系统会向变频器发送信号，要求降低水泵的流量。

恒压变频供水设备可以广泛应用于生活与工业领域的供水系统中。

它具有调节水泵转速的能力，可以根据实际需水量来控制供水系统中的水压，满足用户对水压的需求。

相比传统的供水系统，恒压变频供水设备具有节能、高效的特点，能够降低水泵的能耗，提高供水效率，减少对自然资源的浪费。

总之，恒压变频供水设备是一种利用变频器控制水泵转速，实现恒定水压的供水系统。
