§5.5 高压旋喷桩施工方案（两重管）5.5.1 工艺原理高压喷射注浆法，就是利用钻机把带有特制喷嘴的注浆管钻进至土层的预定位置后，以高压设备使浆成为25～30MPa左右的高压流从喷嘴中喷射出来，冲击破坏土体。
钻杆一边以一定速度（15cm-20cm/min）渐渐向上提升，使浆液与土粒强制混合，待浆液凝固后，便在土中形成一个具有一定强度的固结体。
固结体的形状与喷射流移动方向有关，一般分为旋转喷射（旋喷）、定向喷(基4、水泥用量450kg/m3，水泥浆液的水灰比为1.0；5、压力控制：气压不小于0.7MPa，气体流量3.2M3/min，水泥浆浆压力25-30mpa,旋喷喷提升速度15-20cm/min左右。
5.5.3 施工工艺根据施工图纸及设计要求，现采用双重管法高压喷射注浆工艺，即为钻孔、贯入喷射注浆管至钻孔底设计标高后喷射注浆，当压力流量达到规定值后，随即旋转和提升，进行自下而上喷射。
5.5.4 工艺流程双重管高压旋喷工艺流程图5.5.5 施工技术参数高压旋喷桩施工技术参数表公司本着安全第一,质量为本,做精品工程的原则,组织经验丰富的施工人员,各负其责，确保工程优质高效、安全如期完成。
劳动力人员组织表喷射注浆时，注浆管分段提升的搭接长度不得小于100mm。
3、冲洗：当喷射提升到设计标高后，旋喷即告结束。
施工完毕应把注浆管等机具设备冲洗干净，管内不得残存水泥浆。
4、移动机具：把钻机等机具设备移到新孔位上。
进行下一根旋喷桩施工。
5.5.8 施工操作要点旋喷桩注浆的特点之一，就是要操作简便，只要精心操作，严格按照设计参数组织施工，就能保证旋喷桩体的质量。
1、施工前要检查高压设备和管路系统，其压力和流量必须满足设计要求。
注浆管内及喷嘴内不得有任何杂物，注浆管接头的密封圈必须良好。
2、为确保旋喷桩的垂直，钻机的优化倾斜度不得大于1.5%。
3、在喷射注浆的过程中，要注意防止喷嘴被堵，注浆的压力和流量必须符合设计值，否则要拔出钻杆清洗钻头和喷嘴，再重新注浆。
高压喷射灌浆20世纪70年代初，日本将高压水射流技术应用于软弱地层的灌浆处理，成为一种新的地基处理方法——高压喷射灌浆法（高喷）。
它是利用钻机造孔，然后将带有特制合金喷嘴的灌浆管下到地层预定位置，以高压把浆液或水、气高速喷射到周围地层，对地层介质产生冲切、搅拌和挤压等作用，同时被浆液置换、充填和混合，待浆液凝固后，就在地层中形成一定形状的凝结体。
通过各孔凝结的连接，形成板式或墙式的结构，不仅可以提高基础的承载力，而且成为一种有效的防渗体。
由于高压喷射灌浆具有对地层条件适用性广、浆液可控性好、施工简单等优点，近年来在国内外都得到了广泛的应用，在大颗粒地层、动水、淤泥地层和堆石堤（坝）等场合，应用高压喷射灌浆技术具有显著的技术经济效益。
一、高压喷射灌浆机理从理论和工程实践分析，高喷的作用和机理主要有以下几个方面。
1.冲切掺搅作用高喷技术主要是借助于高压射流，通过冲击、切割和强烈扰动，使浆液在射流作用范围内扩散，充填周围地层，并与土石颗粒掺混搅和，硬化后形成凝结体，从而改变了原地层结构和组分，借以达到防渗或提高承载力的目的。
高喷凝结体是多种因素综合作用的结果，其中原地层结构和施工条件对其性能起关键作用。
高压射流对地层结构的影响范围，取决于比能E值的大小，其表达式为式中E——每米施喷柱耗用的能量，MJ/m；P——喷射灌浆压力，0.1MPa；Q——射流浆量，L/min；v——提升速度，cm/min。
比能E值大，旋喷柱的直径大，对同一地层、同一设计的柱径而言，一般有一最优比能值，通常选用40～70，最终应通过现场高喷试验确定。
2.升扬、置换作用高喷施工时，水、气或浆、气由喷嘴中喷出，压缩空气除能对水或浆液构成外包气层，使水或浆液射流能透入地层较远距离，并维持较大压力破碎地层结构外，在能量释放过程中，类似“孔内空气扬水”原理，还可产生升扬作用，将经射流冲击切削后的土石碎屑和地层中细颗粒由孔壁及喷射杆的环状间隙中升扬带出孔外，空余部位由浆液替代，同时也起到了置换的作用。
1 高压旋喷注浆施工工艺标准1 适用范围本标准适用于高层建筑地基加固，以提高地基承载力；以及用于既有建筑物的纠偏和沉降治理。
在临时工程中，也可用于防止土体滑动，增加边坡的稳定性。
在基坑开挖中起隔水帷幕的作用，防止基坑隆起、流砂、渗漏。
按工程用途，其适用范围可分为五类工程，见表1。
高压旋喷法适用工程种类表1高压旋喷注浆法能在土中形成圆柱状固结体，是在普通化学注浆法的基础上发展起来的加固土体的一种新方法。
旋喷形式可采用单管法、双管法和三管法中的任意一种方法。
单管法：旋喷高压水泥浆液一种介质，使用φ50mm或φ42mm的地质钻杆为注浆管，以20MPa压力从喷嘴中喷出，直接冲击切割土体。
双管法：旋喷高压水泥浆液和压缩空气二种介质，使用双通道气液同轴喷嘴结构的二重管，以20MPa高压喷射流外环绕一圈0.7 MPa空气喷射流喷，共同作用冲击切割土体；三管法：旋喷高压水流、压缩空气及水泥浆液三种介质，施工预先用钻机钻成直径为φ150~φ219的孔，然后将三重旋喷管插入孔中旋喷，三根管子互不相通,分别输送水、空气和浆液。
在均质土中，旋喷的圆柱体比较均匀。
在非均质或有裂隙土中，旋喷的圆柱体则不均称；由于喷射流脉动和提升速度不均匀，固结体的外表很粗糙。
在深度大的土中，如果不采取其它的措施，旋喷圆柱固结体可能出现上粗下细似胡萝卜的形状。
高压旋喷注浆技术，主要适用于松散软弱土层，如第四纪的冲(洪)积层、残积层，砂类土、粘性土、粉土、黄土、人工填土及淤泥、淤泥质土等。
当土中含有较多的大粒径块石、坚硬粘性土、大量植物根茎或有过多的有机质时，应根据现场试验结果确定其适用程度。
但对于地下水流速过大，浆液无法在注浆管周围凝固的情况，对无填充物的岩熔地段，永冻土以及对水泥有严重腐蚀的地基，均不宜采用高压喷射注浆法。
2 施工准备2.1材料2.1.1喷射注浆材料及配方注浆材料以水泥为主要材料，并可加入不同外加剂和掺合剂，使其具有速凝早强、抗冻等性能。
2018.07），）。

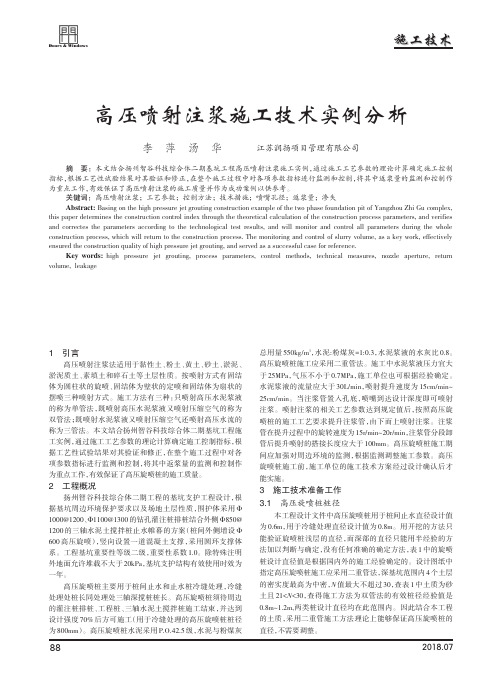

3摘Basing on the high pressure jet grouting construction example of the two phase foundation pit of Yangzhou Zhi Gu complex,this paper determines the construction control index through the theoretical calculation of the construction process parameters,and verifies and correctes the parameters according to the technological test results,and will monitor and control all parameters during the whole construction process,which will return to the construction process.The monitoring and control of slurry volume,as a key work,effectively ensured the construction quality of high pressure jet grouting,and served as a successful case for reference.Key words:high pressure jet grouting,process parameters,control methods,technical measures,nozzle aperture,return volume,leakage882018.07土质黏性土砂土0<N <56<N <100<N <1011<N <2021<N <30方法单管法0.5~0.80.4~0.70.6~1.00.5~0.90.4~0.8双管法0.8~1.20.7~1.11.0~1.40.9~1.30.8~1.2三管法1.2~1.81.0~1.61.5~2.01.2~1.80.9~1.5”；”；”。
重庆长江小南海水电站一期围堰防渗工程高喷防渗墙生产性试验技术要求1、前言1.1制订本要求的依据：（1）水电水利工程高压喷射灌浆技术规范（DL/T5200-2004）;（2）《中国长江三峡集团公司重庆小南海水电站筹备组专题会议纪要（2012年第1期）》;1.2正式试验前28天，施工单位应报送施工措施计划，并经监理工程师批准后方可实施，其内容应包括：（1）施工平面布置图，剖面图及附属企业和辅助工程设计说明；（2）施工排污方案；（3）施工工序、工艺及设备；（4）使用材料及配比；（5）施工进度计划；（6）质量保证措施；（7）组织管理机构。
2、高喷墙主要技术指标要求（1）墙体厚度不小于0.4m，单排孔高喷成墙的有效厚度不应小于40cm；（2）抗压强度：R28≥3.0Mpa；（3）抗折强度：T28≥0.8Mpa；（4）墙体渗透系数：K20≤ i⨯10-5～i⨯10-6cm/s；（5）墙体允许渗透比降：J≥50；（6）初始切线模量：E0=500Mpa～800Mpa。
3、试验材料及配比要求：3.1材料：喷射浆液采用不低于32.5级的普通硅酸盐水泥或硅酸盐水泥浆液。
水泥应新鲜无结块，过0.08mm方孔筛的筛余量不大于5％。
3.2水灰比：高喷浆液水灰比为0.8:1～0.6:1。
3.3旋喷施工所用水泥浆液存放的有效时间，应符合下列规定：1）当气温在10℃以下时，不宜超过5h。
2）当气温在10℃以上时，不宜超过3h。
3）当浆液存放时间超过有效时间时，应降低标号使用，必要时按废浆液处理。
4）浆液存放时间应控制浆体温度在5～40℃范围内，如超出上述规定应弃除。
3.4物理力学性能测试：1）抗压强度R28；2）抗折强度T28;3）墙体渗透系数K20，J；4）初始切线模量E0；4、试验程序：按以下先后顺序施工：（1）在防渗轴线上选取4个取样孔（每组2个孔），钻孔取芯进一步确定岩层界面，绘制剖面图，并在其中按均匀分布选定2个孔，每孔分上、中、下做三组标贯试验，求出N63.5值，作为择定高喷参数的依据之一。
砂卵石地基双管法高压喷射注浆施工工法砂卵石地基双管法高压喷射注浆施工工法一、前言砂卵石地基双管法高压喷射注浆施工工法是一种应用于地基处理的方法，通过使用双管注浆技术，将浆液高压喷射注入地基，以加固与加硬地基，提高地基的承载能力和稳定性，是目前广泛应用于工程施工中的一种有效方法。
二、工法特点1. 灵活性：砂卵石地基双管法高压喷射注浆施工工法适用于各种类型的地基处理，如沉降地基、弱土地基、软土地基等，具有较强的适应性。
2. 施工便捷：施工过程中，只需通过钻机钻孔进入地基，然后通过双管注浆技术进行注浆，不需要大规模的开挖和挖掘，从而节省了施工时间和人力资源。
3. 环保节能：该工法所使用的注浆材料中不含有有害物质，对环境没有污染，且由于施工过程中不需要使用大量的机械设备，能够节省能源。
4. 施工成本低：相比传统的地基处理方法，砂卵石地基双管法高压喷射注浆施工工法的施工成本较低，且施工周期较短，能够有效提高工程的经济效益。
三、适应范围该工法适用于各种类型的地基处理工程，包括大型建筑物、桥梁、隧道、堤坝、地铁等工程，能够解决地基不稳定、地基沉降、地基松软等问题。
四、工艺原理砂卵石地基双管法高压喷射注浆施工工法基于以下原理：通过钻机钻孔进入地基，然后使用双管注浆技术，将浆液高压喷射注入地基中，利用注浆材料的高压作用下，将地基中的松散砂卵石填充，形成密实的土体，提高地基的承载能力和稳定性。
五、施工工艺1. 钻孔：使用钻机进行钻孔，根据地基处理的具体要求，确定钻孔的深度和间距。
2. 喷射注浆：在钻孔中安装注浆双管，通过其中一根管道将注浆材料高压喷入地基，另一根管道用于排出空气和剩余的注浆材料。
3. 固化与加固：喷射注浆后，注浆材料在地基中固化，形成坚固的土体，增加地基的承载能力和稳定性。
4. 检测与监控：对注浆效果进行实时监测和检测，确保施工质量和效果符合设计要求。
六、劳动组织根据具体工程规模和施工条件，确定施工团队的人员配置，包括工程师、技术人员、操作工等。
建筑工程高压喷射注浆地基施工记录施工日期：20XX年XX月XX日项目名称：XXX工程施工单位：XXX建筑工程有限公司施工环境：地貌平坦，无明显障碍物，无影响注浆施工的恶劣天气。
施工人员：现场工长XXX、施工人员XXX、XXX等。
施工设备：高压喷射注浆设备、水泥罐、灰浆罐、搅拌车等。
施工流程：1.地面准备工作1.1清理工地杂物和积水，确保施工区域干净整洁。
1.2标示出注浆点位，并在地面打上垂直线以供注浆时参考。
1.3检查施工环境，确保没有影响注浆工作的障碍物。
2.设备准备工作2.1检查注浆设备的运行状态，保证各项安全设备完好。
2.2准备水泥罐、灰浆罐并进行搅拌车的检查。
2.3将水泥和灰浆运输至施工现场，并保持容器密封。
3.搅拌灰浆和注浆设备的调试3.1按照设备使用说明书，对搅拌车进行调试，确保其正常工作。
3.2启动注浆设备，设备正常开机运行，并观察设备运行状态。
3.3将预先配好的水泥和灰浆逐渐加入设备，进行搅拌，保持适宜的浆液浓度。
3.4检查喷射枪、管路等设备，确保其完好无损。
4.注浆施工操作4.1从最靠近工地的注浆点位开始，使用喷射枪对地基进行喷射。
4.2在喷射过程中，操作人员应掌握好喷射的速度和角度，确保喷液均匀。
4.3注浆压力一般控制在XXMPa左右，根据地质情况可适当调节喷浆压力。
4.4在注浆过程中，注浆点位应逐渐向离出料处远离，确保注浆均匀。
4.5每次喷浆一定时间后，对注浆点位进行标记，以便后续的检验和监测。
5.施工质量控制5.1在施工过程中，工长和施工人员应随时观察注浆效果，并及时发现问题进行调整。
5.2注浆施工结束后，应对注浆点位进行检查，以确保没有漏浆、虚浆等缺陷。
5.3针对可能存在问题的注浆点位，进行二次注浆处理，确保施工质量。
6.安全措施6.1施工过程中，所有参与人员必须佩戴安全帽、手套、口罩等必要的安全装备。
6.2搅拌车和注浆设备操作时，应保持周边无人，并进行周围警示标识。
6.3施工现场应设置警示线和围栏，并保持施工区域的通道畅通。
