5.2 高压喷射注浆法

5.2 高压喷射注浆法
（5）单管法和二重管法可用注浆管射水成孔 至设计深度后，再一边提升一边进行喷射注 浆。三重管法施工须预先用钻机或振动打桩 机钻成直径150~200mm的孔，然后将三重注浆 管插入孔内。如因塌孔插入困难时，可用低 压水(小于lMPa)冲孔喷下，但须把高压水喷 嘴用塑料布包裹，以免泥土堵塞。
5.2 高压喷射注浆法
（10）高压喷射注浆时，当冒浆量大于注浆
量的20％或不冒浆，应查明原因。 ①不冒浆：地层中有较大空隙； 措施：在浆液中掺入适量的速凝剂，缩短固 结时间，使浆液在一定土层范围内凝固；在 空隙地段增大注浆量，填满空隙后再继续正 常喷浆。
5.2 高压喷射注浆法
5.2.5 施工要点
（8）对需要扩大加固范围或提高强度的工程， 可采取复喷措施。 （9）高压喷射注浆时，先应达到预定的喷射 压力、喷浆量后再逐渐提升注浆管。中间发 生压力骤然下降或上升故障时应停止提升和 旋喷，以防桩体中断，并立即检查排除故障。
5.2 高压喷射注浆法
5.2.5 施工要点
5.2 高压喷射注浆法
5.2.1 分类及形式
1.分类： (3)三重管法：用分别输送水、气、浆三种
介质的同轴三重注浆管，使高压水流和在其 外围环绕着的一圈空气流组成复合喷射流， 冲切土体，形成较大的空隙，再由高压浆流 填充空隙。三重管法成桩直径较大，一般为 1.0~2.0m，但成桩强度相对较低 (0.9~1.2MPa)。
5.2 高压喷射注浆法
5.2.3 机具设备
由高压发生装置、钻机注浆、特种钻杆和高 压管路等四部分组成。主要包括：钻机、高 压泵、泥浆泵、空压机、浆液搅拌器、注浆 管、喷嘴、操纵控制系统、高压管路系统、 材料储存系统等。
5.2 高压喷射注浆法
5.2.4 构造及材料

第13章高压喷射注浆法ppt课件

第13章高压喷射注浆法ppt课件

高压喷射注浆法所形成的固结体的形态与高压 喷射流的作用方向、移动轨迹和持续喷射时间
有密切关系。按喷射流移动轨迹分为旋喷、定 喷和摆喷三种。
旋喷法施工时, 喷嘴一面喷射一面旋转并提升, 固结 体呈圆柱状。主要用于加固地基, 提高土的抗剪强 度, 改善地基的变形性质, 也可组成闭合的帷幕, 用 于截阻地下水流和治理流砂。喷射法施工后, 在地 基中形成的圆柱体, 称为旋喷桩。
初期区域后为主要区域:轴向动压陡然减弱，喷射扩散 宽度和距离平方根成正比，扩散率为常数，喷射流的 混合搅拌在这一部分内进行。
主要区域后为终了区域:到此喷射流能量衰减很大，末 端呈雾化状态，这一区域的喷射能量较小。
喷射加固的有效喷射长度为初期区域长度和主要区域 长度之和，若有效喷射长度愈长，则搅拌土的范围愈 大，喷射加固体的直径也愈大。
高压喷射注浆法, 当时定名为CCP 工法
1972年铁道部科学研究院率先开发高压喷射 注浆法。1975年，我国冶金、水电、煤炭、建 工等部门和部分高等院校，也相继进行了试验 和施工。已成功应用于已有建筑和新建工程的 地基处理、深基坑地下工程的支挡和护底、构 造地下防水帷幕等。
高压喷射注浆
13.2 定义及其种类
第13章 高压喷射注浆法
Chapter 13 High Pressure Jet Grouting
13.1 概 述
13.1 Introduction
用高压水泥浆通过钻杆由水平方向的喷嘴喷 出，形成喷射流，以此切割土体并与土拌和形 成水泥土加固体的地基处理方法。
20 世纪60 年代末期, 日本NIT 公司在日本大阪 市地下铁道建设冻结法施工中, 由于冰冻融化, 造成严重事故, 后改为灌浆法施工。在灌浆过 程中, 浆液沿着土层交界面溢走很多, 不能完全 达到加固地基和止水的目的。在这关键时刻, 中西涉博士急中生智, 大胆引用了水力采煤技 术, 将高压水射流技术应用到灌浆工程中, 创造 出一种全新的施工法—— 高压喷射注浆法。

10.高压喷射注浆法

10.高压喷射注浆法
五、防渗堵水设计
2
e= 2
2 R0
L − 2
设计计算
布孔孔距和旋喷注浆固结体交联图
设计计算
摆喷防渗帷幕型式示意图
a)直摆型（摆喷） b)折摆型 c)柱墙型 d)微摆型 e)摆定型 f)柱列型 a)直摆型（摆喷） b)折摆型 c)柱墙型 d)微摆型 e)摆定型 f)柱列型 直摆型
工程
既有建筑和新建建筑地基加固、深基坑、 既有建筑和新建建筑地基加固、深基坑、地铁等工程 的土层加固或防水。 的土层加固或防水。
加固原理
一、高压水喷射流性质
高压水喷射流是通过高压发生设备， 高压水喷射流是通过高压发生设备，使它获得 巨大能量后，从一定形状的喷嘴，用一种特定的流 巨大能量后，从一定形状的喷嘴， 体运动方式，以很高的速度连续喷射出来的、 体运动方式，以很高的速度连续喷射出来的、能量 高度集中的一股液流。 高度集中的一股液流。
1-高压喷射流在空中单独喷射 2-水、气同轴喷射流在水中喷射 3-高压喷射流在水中单独喷射
加固原理
喷射最终固结状况示意图
加固原理
定喷固结体横断面结构示意图
加固原理
一、加固土的基本形状
1.直径或长度：旋喷固结体的直径大小与土的种类和密 1.直径或长度： 直径或长度
实程度有较密切的关系。 实程度有较密切的关系。
固结体的重量较轻，轻于或接近于原状土的密度。 固结体的重量较轻，轻于或接近于原状土的密度。
加固原理
一、加固土的基本形状
4.渗透系数 固结体内虽有一定的孔隙， 4.渗透系数 ：固结体内虽有一定的孔隙，但这些孔隙并不
贯通，而且固结体有一层较致密的硬壳，其渗透系数达10贯通，而且固结体有一层较致密的硬壳，其渗透系数达1010 6cm/s或更小 故具有一定的防渗性能。 或更小， 6cm/s或更小，故具有一定的防渗性能。

第章高压喷射注浆法ppt课件

第章高压喷射注浆法ppt课件
接形式见图11-20，其中(a)单喷嘴单墙首尾连接；(b) 双喷 嘴单墙前后对接；(c)双喷嘴单墙折线连接；(d)双喷嘴双 墙折线连接；(e)双喷嘴夹角单墙连接；(f)单喷嘴扇形单墙 首尾连接；(g)双喷嘴扇形单墙前后对接；(h)双喷嘴扇形 单墙折线连接。
六、基坑坑内内加固设计
加固形式有以下几种： (1) 排喷嘴是直接明显影响喷射质量的主要因素之一。喷嘴 通常有圆柱形、收敛圆锥形和流线行三种。(图11-25)
除了喷嘴的形状影响射流特性值外，喷嘴的内圆锥角 的大小对射流的影响也是比较明显的。试验表明：当圆锥 角θ为130~140时，由于收敛断面直径等于出口断面直径， 流量 损失很小，喷嘴的流速流量值较大。
(2)喷射注浆前要检查；高压设备和管路系统。设备的压力和 排量必须满足设计要求。管路系统的密封圈必须良好，各 通道和喷嘴内不得有杂物。
(3)喷射注浆作业后，由于浆液析水作用。一般均有不同程度 收缩，使固结体顶部出现凹穴，所以应及时用水灰比为 0.6的水泥浆进行补灌。并要预防其他钻孔排出的泥土或 杂物进入。
2.水（浆）、气同轴喷射流对土的破坏作用
单射流虽然具有巨大的能量，但由于压力在土中 急剧衰减，因此破坏土的有效射程较短，致使旋 喷固结体的直径较小。
旋喷时，喷射最终固结状况如图11-17所示。
定喷时，形成一个板状固结体，如图11-18所示。
3.水泥与土的固结机理
水泥与水拌合后，首先产生铝酸三钙水化 物和氢氧化钙，它们可溶于水中，但溶解度 不高，很快就达到饱和。这种化学反应连续 不断地进行，就析出一种胶质物体。胶质物 体有一部分混在水中悬浮，后来就包围在水 泥微粒的表面，形成一层胶凝薄膜。
（3）增大土的摩擦力和黏聚力 1)防止小型坍方滑坡(图11—9)。 2)锚固基础。

高压喷射注浆法

高压喷射注浆法

h D
D2

t
2 0
h 0.2m
2）单向摆动交联形布孔：用一个喷嘴定向摆动喷射注浆，单孔成扇形，重叠
宽度r0和有效厚度t0用下式计算：
t0 = 2r0sin θ/2
r0= (D/2) – lB
3) 双向摆动交联形布孔：孔距 lc= 1.8lB
(3)定喷堵水防水布孔：
(a)一字形定喷要求定向准确；（b）菱形定喷防水墙可靠性较高；（c）折线形定 喷和V形定喷防水性能高于一字形定喷。
2）二重管法：使用双通道的二重注浆管，同时喷出高压浆液和空气两种介质的 射流冲击破坏土体。即以高压泥浆泵等发生装置喷射出20MPa左右的浆液，从内 喷嘴中高速冲出，并用0.7MPa左右的压力把压缩空气从外喷嘴喷出。在高压浆液 流和外环绕气流的共同作用下，破坏土体的能量显著增大，形成固结体的直径显 然大于单管法。一般为1.0 ~2.0m。
疏桩基础是将全部由桩承担的荷载改为由桩土共同承担荷载。 疏桩基础中的桩是摩擦桩。疏桩基础的桩数确定要根据建筑物 允许的沉降量来确定，即采用“控制沉降量设计法” 代替传 统的“按承载力桩基设计法”。
微型桩一般是指直径小于300mm的钢筋混凝土桩，包括灌 注桩和预制桩，常用作摩擦桩。微型桩有时可倾斜设置，呈树 根状，称为树根桩。主要用于古建筑修复工程，修建地铁原有 建筑物地基加固，楼房加层改造工程和危房加固工程的地基加 固。
筋体材料主要有以下种类：
（1）土工织物 编织型（有纺）：径纬编织、针织；
非编织型（无纺）：机械粘结、热粘、化粘；
（2）加筋制品 加筋制品包括土工格栅、土工网、土工垫、土工格室、和条
带筋材。这类制品一般具有较高的抗拉强度和较低的延伸率， 它们与筋间土相互作用好，界面咬合力高，摩阻力大。

12 高压喷射注浆法

12 高压喷射注浆法

式中
； v0 ——初期流速（m/s）
xc ——初期区域长度（m） 。
20 10 5 3 3 1 0.5 0.2 0 2 1
旋喷时，若高压水、气同轴喷 射流的初期速度为20m/s，则其 初期区域长度xc=0.1m，而以高 压水喷射流单独喷射时，xc仅为 0.015m，可见，水、气同轴喷射 比高压水单独喷射的初期区域长 度增加了近7倍。
p(Pa)
10× 106 20× 106 30× 106 40× 106 50× 106
d 0 (cm)
0.30 0.30 0.30 0.30 0.30

0.963 0.963 0.963 0.963 0.963
／

0.946 0.946 0.946 0.946 0.946
v0 (m/s)
136 192 243 280 313
8
2）高压喷射注浆法适用范围
（1）土质条件适用范围 适用于处理淤泥、淤泥质土、流塑、软塑 、可塑粘性土、粉土、砂 土、黄土、素填土和碎石土等地基。高压喷射注浆处理深度较大，我国 建筑地基高压喷射注浆处理深度目前已达30m以上。 （2）工程应用范围 高压喷射注浆有强化地基和防漏的作用，可有效地用于既有建筑和新 建工程的地基处理、地下工程及堤坝的截水（防渗帷幕）、基坑封底、 被动区加固、基坑侧壁防止漏水或减小基坑位移等。
1.高压泥浆泵 2.浆桶 3.水箱 4.搅拌机 5.水泥仓 6. 注浆管 7.喷头 8.旋喷体 9.钻机
3
2）二重管法（双管法）
高压泥浆泵等高压发生装置喷射出 20MPa左右压力的浆液，从内喷嘴中 高速喷出，并用0.7MPa 左右压力把压 缩空气从外喷嘴中喷出。 日本称为JSG工法。
二重管法高压喷射注浆示意图 1.水箱 2.搅拌机 3.水泥仓 4.浆桶 5.高压泥浆泵6.空压机 7.二重管 8.气量机 9.喷头 10. 固结体 11.钻机 12. 高压胶管

高压喷射注浆法

高压喷射注浆法第一节一般规定第10.1.1条高压喷射注浆法包括旋喷注浆、定喷注浆和摆喷注浆三种方法。

本法欧美国家称为Jet Grouting，日本称作高压喷射注浆法或CCP工作，JSG工法等。

由于高压喷射注浆法使用的压力大，因而喷射流的能量大、速度快。

当它连续和集中地作用在土体上，压应力和冲蚀等多种因素便在很小的区域内产生效应，对从粒径很小的细粒土到颗粒直径很小的卵石、碎石土，几乎各种土质，无论其软硬，均有巨大的冲击破碎和搅动作用，使注入的浆液和土拌合均匀凝固为新的固结体。

实践表明，本法对淤泥、淤泥质土、粘性土、粉土、黄土、砂土、碎石土和人工填土等地基都有良好的处理效果。

但对于含有较多的大粒径块石或有大量植物根茎的地基，因喷射流可能受到阻挡或削弱，冲击破碎力急剧下降，影响处理效果。

而对于含有过多有机质的土层，则其处理效果取决于固结体的化学稳定性。

鉴于上述几种土的组成复杂、差异悬殊，高压喷射注浆处理的效果差别较大，不能一概而论，故应根据现场试验结果确定其适应程度。

对于湿陷性黄土地基，因当前试验资料和施工实例较少，亦应预先进行现场试验。

高压喷射注浆处理深度较大，我国建筑地基高压喷射注浆处理深度目前已达到30m以上。

第10.1.2条高压喷射注浆有强化地基和防水止渗的作用，可卓有成效地用于已有建筑和新建工程的地基处理，深基坑地下工程的支挡和护底、筑造地下防水帷幕、减振防止砂土液化、增大土的磨擦力和粘聚力，以及防止基础冲刷等方面。

对地下水流速过大和已涌水的防水工程，由于工艺、机具和瞬时速凝材料等方面的原因，应慎重使用。

必要时应通过现场试验确定。

第10.1.3条高压喷射有旋喷注浆（固结体为圆柱状或圆盘状）定喷注浆（固结体为墙壁状）和摆喷注浆（固结体为扇状）等3种基本形式，它们均可用于下列方法实现：一、单管法：喷射高压水泥浆液1种介质：二、二重管法：喷射高压水泥浆液和气流复合流或分别喷射高压水流和灌注水泥浆液等两种介质：三、三重管法：喷射高压水流和气流复合流并灌注水泥浆液等3种介质。

高压喷射注浆法


材料控制要点
1)无特殊要求时宜采用普通硅酸盐水泥，水泥强度等级不得
低于32.5级，具有出厂合格证，并应按要求现场抽样送检， 合格后方可使用。 2)搅拌水泥浆所用的水须符合相关规范的规定。 3)外加剂的使用应符合设计要求，使用量应按试验资料或已 有工程经验确定。外加剂应为合格产品，并应按要求送实 验室检验，合格后方可使用。
施工工艺
场地平整 钻机就位 钻孔 插管 喷射注浆 拔管及冲洗
施工要点
场地平整。 钻机就位。 钻孔。 插管。 喷射作业 冲洗。 移动机具。
质量控制要点
钻机或旋喷机就位时机座要平稳，立轴或转盘要与孔位对 正。 喷射注浆前要检查高压设备和管路系统。 及时用水灰比为0.6的水泥浆进行补灌，并要预防其他钻 孔排出的泥土或杂物进入。 可以采用提高喷射压力、泵量或降低回转与提升速度等措 施，及时了解土层情 况。 对冒浆应妥善处理，及时清除沉淀的泥渣。 在软弱地层旋喷时，可以在旋喷后用砂浆泵注入M15砂浆 来提高固结体的强度。 在湿陷性地层进行高压喷射注浆成孔时，宜用空气洗孔。 在砂层尤其是于砂层中旋喷时，喷头的外径不宜大于注浆 管，否则易夹钻。
施工准备
技术准备 主要材料
1)高压喷射施工所用材料包括水泥、外加剂和水。 2)外加剂包括速凝剂,早强剂,扩散剂,填充剂,抗冻剂,抗溶剂
主要机具
钻机,高压泥浆泵,高压清水泵,空压机,浆液搅拌机,真空泵等。
作业条件
1)场地应具备“三通一平”。 2)按有关要求铺设各种管线(施工电线，输浆、输水、 输气 管)，开挖泥浆池及泥浆沟(槽)。 3)测量放线，并设置桩位标志。 4)机具设备已配齐进场,并进行维修,安装就位,进行试运转。
地基载荷试验和单桩载荷试验。

高压喷射注浆法

示。具有又通道的三重注 浆管；分别喷射高压水、水 泥浆和压缩空气。利用钻成 孔至设计深度；插入带特殊 喷嘴的三重注浆管，用高压 设备，喷射出20MPa的水射 流外环绕0.7Mpa的空气流复 合喷出，冲击破坏土体形成 较大的空隙，再喷出1～ 3Mpa的水泥浆，然后随边 旋转、边上提，最后在土中 形成一个直径较大的圆柱形 的固结体，从而使地基得到 加固。固结体直径一般在
一般在0.3～0.8m。
（2）、二重管法如图3-18 所示。具有又通道的二重注 浆管；分别喷射水泥浆和压 缩空气。利用钻成孔至设计 深度；插入带特殊喷嘴的二 重注浆管，用高压设备，喷 射出20MPa的压力的水泥浆 和0.7Mpa的压缩空气，复合 喷出，由于压缩空气在外侧， 显著提高冲击破坏土体能力， 然后随注浆管边旋转、边上 提，最后在土中形成一个圆 柱形的固结体，从而使地基 得到加固。固结体直径一般 在1.0m左右。
压缩空气
压力/Mpa 流量/(L/min) 喷嘴直径/mm 喷嘴个数
≥0.7 ≥3 1~3环状喷嘴 2
≥0.7
≥3 1~3环状喷 嘴
2~4
水泥浆液
压力/Mpa 流量/(L/min) 喷嘴直径/mm 喷嘴个数
﹥20 80~120 2~3 2
﹥20 80~120 2~3 2
1~3 100~150 10~14 1
（4）平板荷载试验。它分垂直和水平两种。试验前要在 固结体外浇0.2～0.3m厚的钢筋混凝土板，然后分级施加 荷载，记录地基变形稳定时间的沉降量。通过变形和荷载 的关系曲线，求得地基承力和变形特性。此方法是检验地 基处理质量的良好方法，由于试验工作量大，因此只有基 础为甲级的工程才采用。
注浆管
提升速度/m/min) 旋转速度（r/mm 外径mm

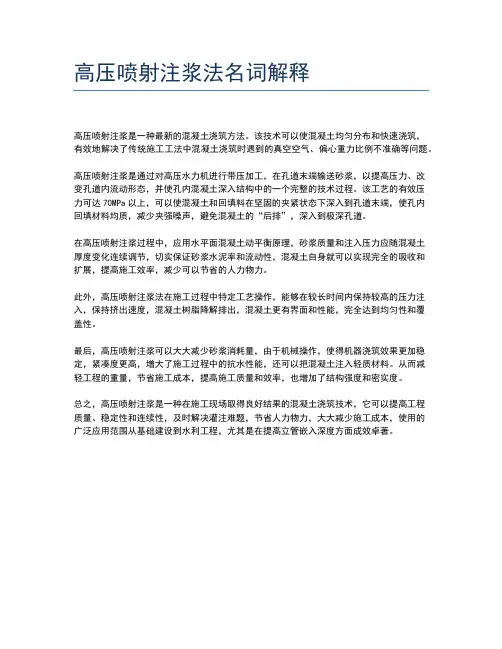

高压喷射注浆法名词解释

高压喷射注浆法名词解释
高压喷射注浆是一种最新的混凝土浇筑方法。

该技术可以使混凝土均匀分布和快速浇筑，
有效地解决了传统施工工法中混凝土浇筑时遇到的真空空气、偏心重力比例不准确等问题。

高压喷射注浆是通过对高压水力机进行带压加工，在孔道末端输送砂浆，以提高压力、改
变孔道内流动形态，并使孔内混凝土深入结构中的一个完整的技术过程。

该工艺的有效压
力可达70MPa以上，可以使混凝土和回填料在坚固的夹紧状态下深入到孔道末端，使孔内
回填材料均质，减少夹强噪声，避免混凝土的“后排”，深入到极深孔道。

在高压喷射注浆过程中，应用水平面混凝土动平衡原理，砂浆质量和注入压力应随混凝土
厚度变化连续调节，切实保证砂浆水泥率和流动性，混凝土自身就可以实现完全的吸收和
扩展，提高施工效率，减少可以节省的人力物力。

此外，高压喷射注浆法在施工过程中特定工艺操作，能够在较长时间内保持较高的压力注入，保持挤出速度，混凝土树脂降解排出，混凝土更有界面和性能，完全达到均匀性和覆
盖性。

最后，高压喷射注浆可以大大减少砂浆消耗量，由于机械操作，使得机器浇筑效果更加稳定，紧凑度更高，增大了施工过程中的抗水性能，还可以把混凝土注入轻质材料。

从而减
轻工程的重量，节省施工成本，提高施工质量和效率，也增加了结构强度和密实度。

总之，高压喷射注浆是一种在施工现场取得良好结果的混凝土浇筑技术，它可以提高工程
质量、稳定性和连续性，及时解决灌注难题，节省人力物力，大大减少施工成本，使用的
广泛应用范围从基础建设到水利工程，尤其是在提高立管嵌入深度方面成效卓著。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

（1）桩径：桩直径大小应通过现场试验确定。
3.10 高压喷射注浆法
3.10.4 构造及材料
（2）材料：旋喷使用的水泥应采用新鲜无结 块32.5号或42.5号普通硅酸盐水泥。水泥浆 液的水灰比应按工程要求确定，一般可取1： l~1.5：l，常用1：1。根据需要可加入适量
的速凝、悬浮或防冻等外加剂及掺合料。
3.10.2 特点和适用范围
1.特点： （1）加固效果好。 （2）能利用小直径钻孔旋喷成比孔大8~10倍 的大直径固结体。 （3）既可垂直喷射，也可倾斜或水平喷射。 （4）不扰动附近土体，施工噪音低，振动小。 （5）可用于任何软弱土层，易控制加固范围。 （6）设备简单、轻便，机械化程度高。 （7）施工简便，操作容易，速度快，效率高， 用途广泛，成本低。
高压喷射注浆法
1 分类及形式
1.分类： (1)单管法：用一根单管喷射高压水泥浆液 作为喷射流。 喷射流衰减大，射程较短，成桩直径较小， 一般为0.3~0.8m。
高压喷射注浆法
1 分类及形式
1.分类： (2)二重管法：用同轴双通道的二重注浆管， 复合喷射高压水泥浆液和压缩空气二种介质。 以浆液作为喷射流，但在其外围环绕着一圈 空气流成为复合喷射流，破坏土体的能量显 著加大，成桩直径一般为1.0m左右。
3.10 高压喷射注浆法
3.10.3 机具设备
由高压发生装置、钻机注浆、特种钻杆和高 压管路等四部分组成。主要包括：钻机、高 压泵、泥浆泵、空压机、浆液搅拌器、注浆 管、喷嘴、操纵控制系统、高压管路系统、
材料储存系统等。
3.10 高压喷射注浆法
3.10.4 构造及材料
当无现场试验资料时，可参照相似土质条件 下其他旋喷工程的经验选用。
（10）高压喷射注浆时，当冒浆量大于注浆 量的20％或不冒浆，应查明原因。 ①不冒浆：地层中有较大空隙； 措施：在浆液中掺入适量的速凝剂，缩短固 结时间，使浆液在一定土层范围内凝固；在 空隙地段增大注浆量，填满空隙后再继续正 常喷浆。
.10 高压喷射注浆法
3.10.5 施工要点
②冒浆量过大：有效喷射范围与注浆量不相 适应，注浆量大大超出喷浆固结所需的浆量 所致。 措施：提高喷射压力；适当缩小喷嘴孔径； 加快提升和旋转速度。 对于冒出地面的浆液，若能迅速地进行过滤、 沉淀除去杂质和调整浓度后，可予以回收利 用。但回收的浆液中难免有砂粒，只有三重 管喷射注浆法可以利用冒浆再注浆。
3.10 高压喷射注浆法
3.10.5 施工要点
（6）插入旋喷管后先作高压水射水试验，合
格后按旋喷、定喷或摆喷的工艺要求和选定
的参数，由下而上进行喷射注浆，注浆管分 段提升的搭接长度不得小于100mm。
3.10 高压喷射注浆法
3.10.5 施工要点
（7）当采用三重管法旋喷，开始时，先送高 压水，再送水泥浆和压缩空气，在一般情况 下，压缩空气可晚送30s。在桩底部边旋转边 喷射1min后，再边旋转、边提升、边喷射。
高压喷射注浆法
什么是高压喷射注浆法？
利用钻机把带有特制喷嘴的注浆管钻进 至土层的预定位置后，用高压泵将水泥 浆液通过钻杆下端的喷射装置，以高速 喷出，冲击切削土层，使喷流射程内土 体破坏，同时钻杆一面以一定的速度 (20r/min)旋转，一面以一定速度 (15~30cm/min)徐徐提升，使水泥浆与土 体充分搅拌混合，胶结硬化后即在地基 中形成具有一定强度(0.5~8.0MPa)的固 结体，从而使地基得到加固。
3.10 高压喷射注浆法
3.10.5 施工要点
可采取复喷措施。 （9）高压喷射注浆时，先应达到预定的喷射 压力、喷浆量后再逐渐提升注浆管。中间发
（8）对需要扩大加固范围或提高强度的工程，
生压力骤然下降或上升故障时应停止提升和
旋喷，以防桩体中断，并立即检查排除故障。
3.10 高压喷射注浆法
3.10.5 施工要点
提升速度可取0.1~0.25m/min。
3.10 高压喷射注浆法
3.10.5 施工要点
（3）施工前应根据现场环境和地下埋设物的
位置等情况，复核高压喷射注浆的设计孔位。 （4）钻机与高压注浆泵的距离不宜过远，要 求钻机安放保持水平，钻杆保持垂直，其倾
斜度不得大于1.5％，水平位置偏差不大于
50mm。
高压喷射注浆法
1 分类及形式
1.分类： (3)三重管法：用分别输送水、气、浆三种 介质的同轴三重注浆管，使高压水流和在其 外围环绕着的一圈空气流组成复合喷射流， 冲切土体，形成较大的空隙，再由高压浆流 填充空隙。三重管法成桩直径较大，一般为 1.0~2.0m，但成桩强度相对较低 (0.9~1.2MPa)。
3.10 高压喷射注浆法
3.10.5 施工要点
（5）单管法和二重管法可用注浆管射水成孔
至设计深度后，再一边提升一边进行喷射注
浆。三重管法施工须预先用钻机或振动打桩 机钻成直径150~200mm的孔，然后将三重注浆 管插入孔内。如因塌孔插入困难时，可用低 压水(小于lMPa)冲孔喷下，但须把高压水喷 嘴用塑料布包裹，以免泥土堵塞。
3.10 高压喷射注浆法
3.10.2 特点和适用范围
3.10 高压喷射注浆法
3.10.2 特点和适用范围
加固既有地基
3.10 高压喷射注浆法
3.10.2 特点和适用范围
2.适用范围： （1）淤泥、淤泥质土、粘性土、粉土、湿陷 性黄土、砂土、碎石土及人工填土等地基。 （2）可用于既有建筑和新建建筑的地基处理、 深基坑侧壁挡土或挡水、基坑底部加固、防 止管涌与隆起、坝的加固与防水帷幕等工程。 对地下水流速过大、喷射浆液无法在注浆管 周围凝聚的情况下，则不宜采用。
3.10 高压喷射注浆法
3.10.1 分类及形式
2.形式： （1）加固体的形状与喷射流移动方向有关， 有旋转喷射(简称旋喷)、定向喷射(简称定 喷)和摆动喷射(简称摆喷)三种注浆形式。 （2）加固形状可分为柱状、壁状和块状。 （3）作为地基加固，一般采用旋喷注浆形 式。
3.10 高压喷射注浆法
3.10 高压喷射注浆法
3.10 高压喷射注浆法
3.10.5 施工要点
（1）施工工艺：单管法、双管法和三管法喷 射注浆的施工程序基本一致，即机具就位、
贯入喷射注浆管、喷射注浆、拔管及冲洗等。
3.10 高压喷射注浆法
3.10.5 施工要点
（2）高压喷射注浆单管法及二重管法的高压 水泥浆液射流和三重管法高压水射流的压力 宜大于20MPa，三重管法使用的低压水泥浆液 流压力宜大于1MPa，气流压力宜取0.7MPa，
