K2MG-E《专业技术人员绩效管理与业务能力提升》练习与答案第一部分基坑支护设计方案说明 (4)1 工程概况 (4)1.2项目概况 (4)1.3 环境概况 (4)1.4 基坑安全等级 (4)2 地质资料 (5)2.1地形地貌 (5)2.2工程地质 (5)2.3水文概况 (5)2.4 不良地质条件 (5)2.5地质参数 (5)3 支护方案设计 (6)3.1设计使用规范 (6)3.2设计资料依据 (6)3.3 支护方案 (6)4 基坑支护结构设计计算 (7)4.1 计算方法 (7)4.2 计算条件 (7)4.3计算结果 (7)5 支护结构施工技术要求 (7)5.1施工流程 (7)5.2 土钉施工技术要求 (8)5.3 喷射混凝土施工技术要求 (9)5.4 土方开挖技术要求 (9)5.5 基坑降排水 (10)6其它注意事项 (10)7 监测要求及内容 (11)7.1 监测技术要求 (11)7.2 监测内容 (11)7.3监测要求 (12)8质量检测 (12)9 应急措施 (12)9.1支护结构体系方面的应急处理措施 (12)9.2地下水方面的应急处理措施 (13)9.3环境保护方面的应急处理措施 (13)9.4应急资源 (13)10 备注 (14)第二部分基坑支护设计计算书 (15)1.AB段剖面计算 (15)2.BC段剖面计算 (18)3.CD段剖面计算 (21)4.DE段剖面计算 (24)4.EA段剖面计算 (27)第一部分基坑支护设计方案说明1 工程概况1.2项目概况⑴主体建筑总用地面积约11654.00m2左右，总建筑面积约54193.66m2左右，拟建建筑物共有5栋，地上6~34层，地下一层，结构形式为钢筋混凝土框架结构。
⑵基坑规模基坑大致呈矩形。
地下室外墙周长约425m，面积约8087m2。
⑶开挖深度本工程结构±0.00对应绝对标高+16.23m；场地整平后地面标高：ABC段场地相对标高-0.90m，底板标高-4.50m，底板厚600mm，垫层以100mm计；CDEA段场地相对标高-1.30m，底板标高-4.50m，底板厚600mm，垫层以100mm计；经计算，计算挖深为3.90/4.30m。
桩锚设计计算书一、计算原理1.1 土压力计算土压力采用库仑理论计算1.1.1 主动土压力系数1.1.2 被动土压力系数1.1.3 主动土压力强度1.1.4 被动土压力强度1.2 桩锚设计计算1.2.1单排锚杆嵌固深度按照下式设计计算：式中，h p为合力∑E pj作用点至桩底的距离，∑E pj为桩底以上基坑内侧各土层水平抗力标准值的合力之和，T c1为锚杆拉力，h T1为锚杆至基坑底面距离，h d为桩身嵌固深度，γ0为基坑侧壁重要性系数，h a为合力∑E ai作用点至桩底的距离，∑E ai为桩底以上基坑外侧各土层水平荷载标准值的合力之和。
1.2.2 多排锚杆采用分段等值梁法设计计算，对每一段开挖，将该段状上的上部支点和插入段弯矩零点之间的桩作为简支梁进行计算，上一段梁中计算出的支点反力假定不变，作为外力来计算下一段梁中的支点反力，该设计方法考虑了实际施工情况。
1.3 配筋计算公式为：钢筋笼配筋采用圆形截面常规配筋，并根据桩体实际受力情况，适当减少受压面的配筋数。
式中，K为配筋安全系数，S为桩距，M为最大弯矩，r为桩半径，f cm和fy分别为混凝土和钢筋的抗弯强度，As为配筋面积，A为桩截面面积，α对应于受压区混凝土截面面积的圆心角与2π的比值，用叠代法计算As。
1.4 锚杆计算1.4.1 锚杆截面积为：式中：K b为锚杆面积安全系数，R D为所需锚杆拉力，δP为锚杆抗拉强度，α为锚杆与水平线之间的夹角，S为桩距。
1.4.2 锚杆自由段长度为：式中：H为开挖深度，A为土压力零点距坑底距离，D为桩如土深度，G为锚杆深度。
1.4.3 锚杆锚固段长度为：式中：K m为锚杆锚固长度安全系数，F u为锚杆的极限锚固力，Fu=πD r q s，D r为锚固体直径，q s为土体与锚固体之间粘结强度，α为锚杆倾角。
1.4.4 锚杆总长度为：1.5 支护结构稳定性验算：1.5.1 围护结构内部稳定性验算：按照E.Kranz等效锚墙简易算法计算，要求安全系数k≥1.5。

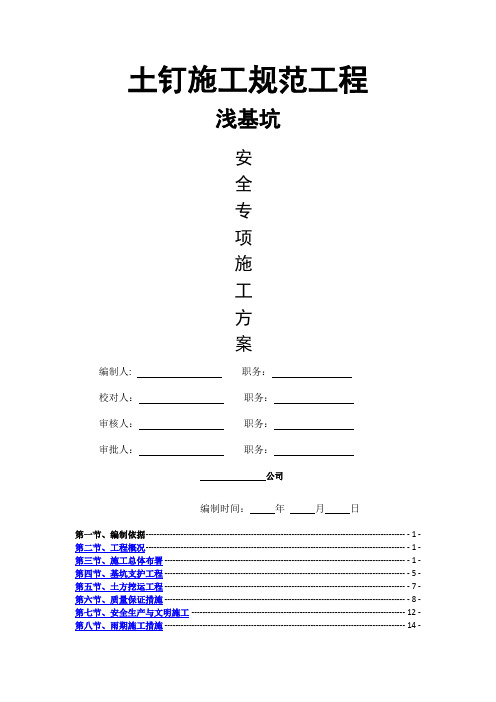

土钉施工规范工程浅基坑安全专项施工方案编制人: 职务：校对人：职务：审核人：职务：审批人：职务：公司编制时间：年月日第一节、编制依据------------------------------------------------------------------------------------------------ - 1 - 第二节、工程概况------------------------------------------------------------------------------------------------ - 1 - 第三节、施工总体布署 ----------------------------------------------------------------------------------------- - 1 - 第四节、基坑支护工程 ----------------------------------------------------------------------------------------- - 5 - 第五节、土方挖运工程 ----------------------------------------------------------------------------------------- - 7 - 第六节、质量保证措施 ----------------------------------------------------------------------------------------- - 8 - 第七节、安全生产与文明施工 ------------------------------------------------------------------------------ - 12 - 第八节、雨期施工措施 ---------------------------------------------------------------------------------------- - 14 -第九节、土钉墙支护计算书---------------------------------------------------------------------------------- - 15 - 第一节、编制依据一、《岩土工程勘察报告》（XX地质工程勘察院）二、相关工程图纸（XX规划设计院察院）三、基坑设计方案（XX地质工程勘）四、选用规范1、该工程的《岩土工程勘察报告》及部分设计图纸2、《建筑基坑支护技术规程》(JGJ 120-99) 中国建筑工业出版社出版、3、《建筑地基与基础设计规范》（GB 50007-2002）4、《混凝土结构设计规范》（GB 50010-2002）5、《建筑施工计算手册》江正荣编著中国建筑工业出版社、6、《实用土木工程手册》第三版杨文渊编著人民教同出版社、7、《地基与基础》第三版中国建筑工业出版社、8、《土力学》等相关文献进行编制第二节、工程概况土钉施工规范工程；工程建设地点：；属于框架结构;地上0 层;地下0层；建筑高度：0m；标准层层高：0m ；总建筑面积：0平方米；总工期：0天。
基坑支护设计计算书设计方法原理及分析软件介绍基坑开挖深度为6m，采用板桩作围护结构，桩长为12m，桩顶标高为-1m。
采用《同济启明星2006版》进行结构计算。
5.1 明开挖，6m坑深支护结构计算(1)工程概况基坑开挖深度为6m，采用板桩作围护结构，桩长为12m，桩顶标高为-1m。
q=0(1b 素填土)1.3hw=1(4 粘土)D=7H=6(6b 淤泥质粘土)(6c 粉质粘土)板桩共设1道支撑，见下表。
2中心标高(m) 刚度(MN/m) 预加轴力(kN/m)-1.3 30基坑附近有附加荷载如下表和下图所示。
h 1x 1s 45(2)地质条件场地地质条件和计算参数见表1。
地下水位标高为-1m。
渗透压缩层厚重度43) k(kN/m) c(kPa) m(kN/m土层 ,(:) 系数模量 max3(m) (kN/m) (m/d) (MPa)1.3 19 9.28 14.88 1500 1b 素填土2.7 18.4 12 17 3500 4 粘土7.5 17.8 5 10 1000 6b 淤泥质粘土3.5 18.9 15.5 13 3000 6c 粉质粘土2 19.7 18.5 14.5 5000 7 粉质粘土8 粉质粘土 13 20.4 19 18 7000(3)工况支撑刚度预加轴力工况编号工况类型深度(m) 支撑编号 2(MN/m) (kN/m)1 1.5 开挖2 1.3 30 1 加撑3 6 开挖4 2.5 1000 换撑5 1 拆撑工况简图如下:1.31.52.56工况 1工况 2工况 3工况 4工况 5(4)计算Y整体稳定验算O(1b 素填土)X(4 粘土)76(6b 淤泥质粘土)(6c 粉质粘土)(7 粉质粘土)(8 粉质粘土)安全系数 K=1.56 ,圆心 O( 1.19 , 1.45 ) 墙底抗隆起验算(1b 素填土)1(4 粘土)76(6b 淤泥质粘土)(6c 粉质粘土)(7 粉质粘土)(8 粉质粘土)Prandtl: K=2.83Terzaghi: K=3.23(1b 素填土)1.3m1(4 粘土)76(6b 淤泥质粘土)(6c 粉质粘土)(7 粉质粘土)(8 粉质粘土)坑底抗隆起验算 K=1.81抗倾覆验算(水土合算)(1b 素填土)1.3O1(4 粘土)76(6b 淤泥质粘土) 9924.610.8 914.3(6c 粉质粘土)(7 粉质粘土)Kc=1.22抗管涌验算: 159#按砂土，安全系数K=2.25按粘土，安全系数K=3.054包络图 (水土合算, 矩形荷载)500-502001000-100-200100500-50-100000 110.2kN/m222444666888101010121212141414深度(m)深度(m)深度(m)水平位移(mm)弯矩(kN*m)剪力(kN) Max: 42.8-8.3 ~ 183.2-46.6 ~ 66.2(5)工字钢强度验算: 159#基本信息计算目标:截面验算截面受力状态:绕X轴单向受弯材料名称:Q2352 材料抗拉强度(N/mm):215.02 材料抗剪强度(N/mm):125.0弯矩Mx(kN-m):229.000 截面信息截面类型:工字钢(GB706-88):xh=I40b(型号)截面抵抗矩33 Wx(cm): 1140.000 Wx(cm): 1140.000 1233 Wy(cm): 96.200 Wy(cm): 96.200 12截面塑性发展系数γx: 1.05 γx: 1.05 12γy: 1.20 γy: 1.20 12截面半面积矩33 S(cm): 678.600 S(cm): 92.704 xy13S(cm):84.891 y2 截面剪切面积22 A(cm): 94.110 A(cm): 94.110 xy截面惯性矩44 I(cm): 22800.000 I(cm): 692.000 xy截面附加参数参数名参数值x: I40b(型号) h分析结果2 最大正应力σ:191.312(N/mm)2 |σ= 191.3|?f = 215.0(N/mm) |f / σ|=1.124满足水平支撑系统验算:水平支撑系统位移图(单位:mm)水平支撑系统弯矩图(单位:kN.M)水平支撑系统剪力图(单位:kN)水平支撑系统轴力图(单位:kN) (6)钢腰梁强度验算:基本信息计算目标:截面验算截面受力状态:绕X轴单向受弯材料名称:Q2352 材料抗拉强度(N/mm):215.02 材料抗剪强度(N/mm):125.0弯矩Mx(kN-m):115.700 截面信息截面类型:工字钢组合Π形截面(GB706-88):xh=I40b(型号) 截面抵抗矩33 W(cm): 2280.000 W(cm): 2280.000 x1x233 W(cm): 2389.732 W(cm): 2389.732 y1y2截面塑性发展系数γ: 1.05 γ: 1.05 x1x2γ: 1.00 γ: 1.00 y1y2截面半面积矩33 S(cm): 1357.200 S(cm): 1646.925 xy截面剪切面积22 A(cm): 188.220 A(cm): 188.220 xy截面惯性矩44 I(cm): 45600.001 I(cm): 59026.381 xy截面附加参数参数名参数值x: I40b(型号) hw: 350(mm)分析结果2最大正应力σ:48.329(N/mm)2 |σ= 48.3|?f = 215.0(N/mm) |f / σ|=4.449满足(7)钢对撑强度及稳定性验算:基本输入数据构件材料特性材料名称:Q235构件截面的最大厚度:8.00(mm)2 设计强度:215.00(N/mm)2 屈服强度:235.00(N/mm)截面特性截面名称:无缝钢管:d=133(mm)无缝钢管外直径[2t?d]:133 (mm)无缝钢管壁厚[0,t?d/2]:8 (mm)缀件类型:构件高度:4.000(m)容许强度安全系数:1.00容许稳定性安全系数:1.00荷载信息轴向恒载设计值: 447.800(kN)连接信息连接方式:普通连接截面是否被削弱:否端部约束信息X-Z平面内顶部约束类型:简支X-Z平面内底部约束类型:简支X-Z平面内计算长度系数:1.00Y-Z平面内顶部约束类型:简支Y-Z平面内底部约束类型:简支Y-Z平面内计算长度系数:1.00 中间结果截面几何特性2 面积:31.42(cm)4 惯性矩I:616.11(cm) x3 抵抗矩W:92.65(cm) x回转半径i:4.43(cm) x4 惯性矩I:616.11(cm) y3 抵抗矩W:92.65(cm) y回转半径i:4.43(cm) y塑性发展系数γ1:1.15x塑性发展系数γ1:1.15y塑性发展系数γ2:1.15x塑性发展系数γ2:1.15y材料特性2 抗拉强度:215.00(N/mm)2 抗压强度:215.00(N/mm)2 抗弯强度:215.00(N/mm)2 抗剪强度:125.00(N/mm)2 屈服强度:235.00(N/mm)3 密度:785.00(kg/m)稳定信息绕X轴弯曲:长细比:λ=90.32 x轴心受压构件截面分类(按受压特性): a类轴心受压整体稳定系数: φ=0.711 x最小稳定性安全系数: 1.07最大稳定性安全系数: 1.07最小稳定性安全系数对应的截面到构件顶端的距离:0.000(m)最大稳定性安全系数对应的截面到构件顶端的距离:0.000(m)绕X轴最不利位置稳定应力按《钢结构规范》公式(5.1.2-1) N4478002,,200.3857N/mmA0.711，3142 x绕Y轴弯曲:长细比:λ=90.32 y轴心受压构件截面分类(按受压特性): a类轴心受压整体稳定系数: φ=0.711 y最小稳定性安全系数: 1.07最大稳定性安全系数: 1.07最小稳定性安全系数对应的截面到构件顶端的距离:0.000(m)最大稳定性安全系数对应的截面到构件顶端的距离:0.000(m)绕X轴最不利位置稳定应力按《钢结构规范》公式(5.1.2-1) N4478002,,200.3857N/mmA0.711，3142 y强度信息最大强度安全系数: 1.51最小强度安全系数: 1.51最大强度安全系数对应的截面到构件顶端的距离: 0.000(m)最小强度安全系数对应的截面到构件顶端的距离: 0.000(m)计算荷载: 447.80kN受力状态:轴压最不利位置强度应力按《钢结构规范》公式(5.1.1-1)分析结果构件安全状态: 稳定满足要求，强度满足要求。
基坑支护、降水计算书4.1 基坑支护计算书4.1.1 槽深-11.05m 土钉墙计算书1. 土坡及土钉墙稳定性分析的瑞典条分法放坡段数= 1放坡高度(m) 放坡角度(°) 台阶宽度(m)11.05 84.30 .00坡高(m)=11.050满布荷载值(Kpa)= 20.00坡顶条形荷载值(Kpa)= .00条形荷载左端点距坡面及坡顶交点的距离(m)= .00条形荷载宽度(m)= .00 条形荷载深度(m)= .00水平向地震系数= .00地下水埋深(m)= 11.550地层总数= 6 土条数= 100土层厚度(m) 土体密度(kN/m3) 土体粘结力(kPa) 土体内摩擦角(°)1.800 18.000 10.000 10.0002.200 19.700 25.000 28.0004.800 19.000 23.000 25.0001.600 19.700 25.000 28.0003.100 20.000 .000 30.0006.000 20.000 .000 38.000土钉排数= 7 土钉水平间距(m)= 1.500第 1 排土钉埋深(m)= 1.00 倾角(°)= 10.00 长度(m)= 9.00 钻孔直径(mm)=120.00 钢筋抗拉强度(MPa)= 310.00第 2 排土钉埋深(m)= 2.50 倾角(°)= 10.00 长度(m)= 9.00 钻孔直径(mm)=120.00 钢筋抗拉强度(MPa)= 310.00第 3 排土钉埋深(m)= 4.00 倾角(°)= 10.00 长度(m)= 11.00 钻孔直径(mm)=120.00 钢筋抗拉强度(MPa)= 310.00第 4 排土钉埋深(m)= 5.50 倾角(°)= 10.00 长度(m)= 10.00 钻孔直径(mm)=120.00 钢筋抗拉强度(MPa = 310.00第 5 排土钉埋深(m)= 7.00 倾角(°)= 10.00 长度(m)= 9.00 钻孔直径(mm)=120.00 钢筋抗拉强度(MPa)= 310.00第 6 排土钉埋深(m)= 8.50 倾角(°)= 10.00 长度(m)= 8.00 钻孔直径(mm)=120.00 钢筋抗拉强度(MPa)= 310.00第 7 排土钉埋深(m)= 10.00 倾角(°)= 10.00 长度(m)= 7.00 钻孔直径(mm)=120.00 钢筋抗拉强度(MPa)= 310.00园心横坐标(m) 纵坐标(m) 半径(m) 安全系数XC=-13.715 YC= 19.308 R= 22.653 FS= .841XC= -6.954 YC= 11.535 R= 11.879 FS= .876XC=-15.538 YC= 20.362 R= 33.426 FS= 3.651XC=-11.020 YC= 14.186 R= 17.266 FS= .814XC= -7.038 YC= 15.372 R= 28.039 FS= 3.075XC=-10.373 YC= 13.338 R= 14.572 FS= .938XC=-14.118 YC= 14.184 R= 19.959 FS= .744XC=-13.864 YC= 15.504 R= 18.612 FS= .919XC=-11.898 YC= 17.913 R= 21.306 FS= .825XC=-12.443 YC= 15.651 R= 19.286 FS= .806XC=-11.644 YC= 17.247 R= 20.632 FS= .821XC=-13.642 YC= 14.132 R= 19.622 FS= .741XC=-14.635 YC= 14.101 R= 20.296 FS= .741XC=-14.635 YC= 14.101 R= 20.296 FS= .741当园心横坐标(m)= -14.635 纵坐标(m)= 14.101 半径(m)= 20.296园弧与坡面(或坡底)交点横坐标(m)= .004 纵坐标(m)= .043园弧与坡顶交点横坐标(m)= 5.430 纵坐标(m)= 11.050 时天然土坡的安全系数= .741土钉墙内部稳定性安全系数= 2.143抗滑力(KN)= 1864.044下滑力(KN)= 870.013滑弧与坡顶交点距坡面和坡顶交点的距离(m)= 4.327滑弧与坡面交点位于坡脚之上!第 1 排土钉抗拔力(kN)= 98.41 拉力(KN)= 46.61 其抗拔出安全系数= 2.11 其长度达到设计要求!钢筋选用 1 根Φ18第 2 排土钉抗拔力(kN)= 138.47 拉力(KN)= .00其长度达到设计要求!钢筋选用 1 根Φ18第 3 排土钉抗拔力(kN)= 223.79 拉力(KN)= 26.37 其抗拔出安全系数= 8.49 其长度达到设计要求!钢筋选用 1 根Φ22第 4 排土钉抗拔力(kN)= 240.79 拉力(KN)= 48.92 其抗拔出安全系数= 4.92 其长度达到设计要求!钢筋选用 1 根Φ18第 5 排土钉抗拔力(kN)= 257.91 拉力(KN)= 71.11 其抗拔出安全系数= 3.63 其长度达到设计要求!钢筋选用 1 根Φ18第 6 排土钉抗拔力(kN)= 313.28 拉力(KN)= 92.92 其抗拔出安全系数= 3.37 其长度达到设计要求!钢筋选用 1 根Φ22第 7 排土钉抗拔力(kN)= 317.06 拉力(KN)= 109.58 其抗拔出安全系数= 2.89 其长度达到设计要求!钢筋选用 1 根Φ22当园心横坐标(m)= -3.411 纵坐标(m)= 11.230 半径(m)= 14.236园弧与坡面(或坡底)交点横坐标(m)= -12.160 纵坐标(m)= .000园弧与坡顶交点横坐标(m)= 10.823 纵坐标(m)= 11.050 时土钉墙整体稳定性安全系数= 1.453抗滑力(kN)= 2598.437下滑力(kN)= 1788.811滑弧与坡顶交点距坡面和坡顶交点的距离(m)= 9.720滑弧与坡面交点穿过坡脚!2. 土钉墙变形与破坏计算有限元分析位移最大点的位置第1 步开挖水平位移最大点的位置(m)：距坡面： 0.00 距坡顶： 1.50 最大位移值(mm)= 0.11 边坡沉降最大点的位置(m)：距坡面： 0.00 距坡顶： 1.50 最大位移值(mm)= 0.32 第2 步开挖水平位移最大点的位置(m)：距坡面： 1.10 距坡顶： 0.00 最大位移值(mm)= 0.41 边坡沉降最大点的位置(m)：距坡面： 0.00 距坡顶： 0.00 最大位移值(mm)= 0.72 第3 步开挖水平位移最大点的位置(m)：距坡面： 1.10 距坡顶： 0.00 最大位移值(mm)= 0.68 边坡沉降最大点的位置(m)：距坡面： 0.00 距坡顶： 0.00 最大位移值(mm)= 1.00 第4 步开挖水平位移最大点的位置(m)：距坡面： 1.10 距坡顶： 0.00 最大位移值(mm)= 1.15 边坡沉降最大点的位置(m)：距坡面： 0.00 距坡顶： 0.50 最大位移值(mm)= 1.49 第5 步开挖水平位移最大点的位置(m)：距坡面： 1.10 距坡顶： 0.00 最大位移值(mm)= 1.95 边坡沉降最大点的位置(m)：距坡面： 0.00 距坡顶： 0.50 最大位移值(mm)= 2.26 第6 步开挖水平位移最大点的位置(m)：距坡面： 1.10 距坡顶： 0.00 最大位移值(mm)= 3.14 边坡沉降最大点的位置(m)：距坡面： 0.00 距坡顶： 0.60 最大位移值(mm)= 3.40 第7 步开挖水平位移最大点的位置(m)：距坡面： 1.10 距坡顶： 0.00 最大位移值(mm)= 3.33 边坡沉降最大点的位置(m)：距坡面： 0.00 距坡顶： 0.60 最大位移值(mm)= 3.66 如下图所示：4.1.2 槽深-11.70m 土钉墙计算书1. 土坡及土钉墙稳定性分析的瑞典条分法放坡段数= 1放坡高度(m) 放坡角度(°) 台阶宽度(m)11.70 84.30 .00坡高(m)=11.700满布荷载值(Kpa)= 20.00坡顶条形荷载值(Kpa)= .00条形荷载左端点距坡面及坡顶交点的距离(m)= .00条形荷载宽度(m)= .00 条形荷载深度(m)= .00水平向地震系数= .00地下水埋深(m)= 12.200地层总数= 6 土条数= 100土层厚度(m) 土体密度(KN/m3) 土体粘结力(Kpa) 土体内摩擦角(°) 1.400 18.000 10.000 10.0003.200 19.700 25.000 28.0002.100 19.000 23.000 25.0003.800 19.700 25.000 28.0001.800 20.000 .000 30.0007.400 20.000 .000 38.000土钉排数= 8 土钉水平间距(m)= 1.500第 1 排土钉埋深(m)= .80 倾角(°)= 10.00 长度(m)= 9.00 钻孔直径(mm)=120.00 钢筋抗拉强度(Mpa)= 310.00第 2 排土钉埋深(m)= 2.30 倾角(°)= 10.00 长度(m)= 9.00 钻孔直径(mm)=120.00 钢筋抗拉强度(Mpa)= 310.00第 3 排土钉埋深(m)= 3.80 倾角(°)= 10.00 长度(m)= 11.00 钻孔直径(mm)=120.00 钢筋抗拉强度(Mpa)= 310.00第 4 排土钉埋深(m)= 5.30 倾角(°)= 10.00 长度(m)= 10.00 钻孔直径(mm)=120.00 钢筋抗拉强度(Mpa)= 310.00第 5 排土钉埋深(m)= 6.80 倾角(°)= 10.00 长度(m)= 9.00 钻孔直径(mm)=120.00 钢筋抗拉强度(Mpa)= 310.00第 6 排土钉埋深(m)= 8.30 倾角(°)= 10.00 长度(m)= 8.00 钻孔直径(mm)=120.00 钢筋抗拉强度(Mpa)= 310.00第 7 排土钉埋深(m)= 9.80 倾角(°)= 10.00 长度(m)= 8.00 钻孔直径(mm)=120.00 钢筋抗拉强度(Mpa)= 310.00第 8 排土钉埋深(m)= 11.30 倾角(°)= 10.00 长度(m)= 7.00 钻孔直径(mm)=120.00 钢筋抗拉强度(Mpa)= 310.00园心横坐标(m) 纵坐标(m) 半径(m) 安全系数XC=-14.404 YC= 20.358 R= 23.985 FS= .870XC= -5.108 YC= 18.190 R= 12.577 FS= 1.469XC=-16.617 YC= 21.672 R= 35.392 FS= 3.659XC=-10.579 YC= 15.346 R= 18.281 FS= .811XC= -7.452 YC= 16.277 R= 29.689 FS= 3.073XC=-10.829 YC= 14.382 R= 15.429 FS= .958XC=-15.150 YC= 14.799 R= 21.133 FS= .737XC=-14.684 YC= 16.424 R= 19.707 FS= .940XC=-16.297 YC= 19.391 R= 22.559 FS= .956XC=-12.811 YC= 16.575 R= 20.420 FS= .806XC=-12.249 YC= 18.177 R= 21.846 FS= .815XC=-14.262 YC= 15.113 R= 20.777 FS= .734XC=-15.510 YC= 14.909 R= 21.490 FS= .729XC=-15.510 YC= 14.909 R= 21.490 FS= .729当园心横坐标(m)= -15.510 纵坐标(m)= 14.909 半径(m)= 21.490园弧与坡面(或坡底)交点横坐标(m)= .004 纵坐标(m)= .039园弧与坡顶交点横坐标(m)= 5.738 纵坐标(m)= 11.700 时天然土坡的安全系数= .729土钉墙内部稳定性安全系数= 2.438抗滑力(KN)= 2386.704下滑力(KN)= 979.021滑弧与坡顶交点距坡面和坡顶交点的距离(m)= 4.570滑弧与坡面交点位于坡脚之上!第 1 排土钉抗拔力(KN)= 95.90 拉力(KN)= .00其长度达到设计要求!钢筋选用 1 根Φ18第 2 排土钉抗拔力(KN)= 129.00 拉力(KN)= .00其长度达到设计要求!钢筋选用 1 根Φ18第 3 排土钉抗拔力(KN)= 214.13 拉力(KN)= 13.47 其抗拔出安全系数= 15.89 其长度达到设计要求!钢筋选用 1 根Φ22第 4 排土钉抗拔力(KN)= 234.74 拉力(KN)= 47.65 其抗拔出安全系数= 4.93 其长度达到设计要求!钢筋选用 1 根Φ18第 5 排土钉抗拔力(KN)= 271.57 拉力(KN)= 53.80 其抗拔出安全系数= 5.05 其长度达到设计要求!钢筋选用 1 根Φ18第 6 排土钉抗拔力(KN)= 289.99 拉力(KN)= 74.05 其抗拔出安全系数= 3.92 其长度达到设计要求!钢筋选用 1 根Φ22第 7 排土钉抗拔力(KN)= 347.83 拉力(KN)= 93.94 其抗拔出安全系数= 3.70 其长度达到设计要求!钢筋选用 1 根Φ22第 8 排土钉抗拔力(KN)= 394.44 拉力(KN)= 122.33 其抗拔出安全系数= 3.22 其长度达到设计要求!钢筋选用 1 根Φ22当园心横坐标(m)= -3.536 纵坐标(m)= 11.834 半径(m)= 15.073园弧与坡面(或坡底)交点横坐标(m)= -12.871 纵坐标(m)= .000园弧与坡顶交点横坐标(m)= 11.537 纵坐标(m)= 11.700 时土钉墙整体稳定性安全系数= 1.618抗滑力(KN)= 3291.787下滑力(KN)= 2033.906滑弧与坡顶交点距坡面和坡顶交点的距离(m)= 10.369滑弧与坡面交点穿过坡脚!2. 土钉墙变形与破坏计算有限元分析位移最大点的位置第1 步开挖水平位移最大点的位置(m)：距坡面：0.00 距坡顶： 0.00 最大位移值(mm)= 0.09 边坡沉降最大点的位置(m)：距坡面：0.00 距坡顶： 0.00 最大位移值(mm)= 0.22 第2 步开挖水平位移最大点的位置(m)：距坡面：1.03 距坡顶： 0.00 最大位移值(mm)= 0.51 边坡沉降最大点的位置(m)：距坡面：0.00 距坡顶： 1.50 最大位移值(mm)= 0.86 第3 步开挖水平位移最大点的位置(m)：距坡面：1.03 距坡顶： 0.00 最大位移值(mm)= 1.07 边坡沉降最大点的位置(m)：距坡面：0.00 距坡顶： 1.50 最大位移值(mm)= 1.39 第4 步开挖水平位移最大点的位置(m)：距坡面：1.03 距坡顶： 0.00 最大位移值(mm)= 2.12 边坡沉降最大点的位置(m)：距坡面：0.00 距坡顶： 1.50 最大位移值(mm)= 2.50第5 步开挖水平位移最大点的位置(m)：距坡面：1.03 距坡顶： 0.00 最大位移值(mm)= 3.86 边坡沉降最大点的位置(m)：距坡面：0.00 距坡顶： 1.50 最大位移值(mm)= 4.09 第6 步开挖水平位移最大点的位置(m)：距坡面：1.03 距坡顶： 0.00 最大位移值(mm)= 5.00 边坡沉降最大点的位置(m)：距坡面：0.00 距坡顶： 1.50 最大位移值(mm)= 5.24 第7 步开挖水平位移最大点的位置(m)：距坡面：1.03 距坡顶： 0.00 最大位移值(mm)= 5.28 边坡沉降最大点的位置(m)：距坡面：0.00 距坡顶： 1.50 最大位移值(mm)= 5.46 第8 步开挖水平位移最大点的位置(m)：距坡面：1.03 距坡顶： 0.00 最大位移值(mm)= 5.43 边坡沉降最大点的位置(m)：距坡面：0.00 距坡顶： 1.50 最大位移值(mm)= 5.72 如下图所示：4.1.3 槽深-12.20m 土钉墙计算书1. 土坡及土钉墙稳定性分析的瑞典条分法放坡段数= 1放坡高度(m) 放坡角度(°) 台阶宽度(m)12.20 84.30 .00坡高(m)=12.200满布荷载值(Kpa)= 20.00坡顶条形荷载值(Kpa)= .00条形荷载左端点距坡面及坡顶交点的距离(m)= .00条形荷载宽度(m)= .00 条形荷载深度(m)= .00水平向地震系数= .00地下水埋深(m)= 12.700地层总数= 6 土条数= 100土层厚度(m) 土体密度(KN/m3) 土体粘结力(Kpa) 土体内摩擦角(°)1.400 18.000 10.000 10.0003.200 19.700 25.000 28.0002.100 19.000 23.000 25.0003.800 19.700 25.000 28.0001.800 20.000 .000 30.0007.400 20.000 .000 38.000土钉排数= 8 土钉水平间距(m)= 1.500第 1 排土钉埋深(m)= 1.00 倾角(°)= 10.00 长度(m)= 9.00 钻孔直径(mm)=100.00 钢筋抗拉强度(Mpa)= 310.00第 2 排土钉埋深(m)= 2.50 倾角(°)= 10.00 长度(m)= 9.00 钻孔直径(mm)=100.00 钢筋抗拉强度(Mpa)= 310.00第 3 排土钉埋深(m)= 4.00 倾角(°)= 10.00 长度(m)= 11.00 钻孔直径(mm)=100.00 钢筋抗拉强度(Mpa)= 310.00第 4 排土钉埋深(m)= 5.50 倾角(°)= 10.00 长度(m)= 10.00 钻孔直径(mm)=100.00 钢筋抗拉强度(Mpa)= 310.00第 5 排土钉埋深(m)= 7.00 倾角(°)= 10.00 长度(m)= 9.00 钻孔直径(mm)=100.00 钢筋抗拉强度(Mpa)= 310.00第 6 排土钉埋深(m)= 8.50 倾角(°)= 10.00 长度(m)= 8.00 钻孔直径(mm)=100.00 钢筋抗拉强度(Mpa)= 310.00第 7 排土钉埋深(m)= 10.00 倾角(°)= 10.00 长度(m)= 8.00 钻孔直径(mm)=100.00 钢筋抗拉强度(Mpa)= 310.00第 8 排土钉埋深(m)= 11.50 倾角(°)= 10.00 长度(m)= 7.00 钻孔直径(mm)=100.00 钢筋抗拉强度(Mpa)= 310.00园心横坐标(m) 纵坐标(m) 半径(m) 安全系数XC=-14.942 YC= 21.183 R= 25.010 FS= .834XC= -4.664 YC= 18.584 R= 13.115 FS= 1.352XC=-17.155 YC= 22.481 R= 36.905 FS= 3.659XC=-11.386 YC= 15.882 R= 19.063 FS= .780XC= -7.770 YC= 16.972 R= 30.958 FS= 3.073XC=-11.232 YC= 15.111 R= 16.089 FS= .943XC=-15.734 YC= 15.470 R= 22.036 FS= .707XC=-15.307 YC= 17.118 R= 20.549 FS= .926XC=-17.293 YC= 19.841 R= 23.523 FS= .936XC=-13.358 YC= 17.284 R= 21.293 FS= .779XC=-12.773 YC= 18.954 R= 22.780 FS= .794XC=-15.119 YC= 15.530 R= 21.665 FS= .708XC=-15.995 YC= 15.744 R= 22.408 FS= .707XC=-15.995 YC= 15.744 R= 22.408 FS= .707当园心横坐标(m)= -15.995 纵坐标(m)= 15.744 半径(m)= 22.408园弧与坡面(或坡底)交点横坐标(m)= .006 纵坐标(m)= .056园弧与坡顶交点横坐标(m)= 6.131 纵坐标(m)= 12.200 时天然土坡的安全系数= .707土钉墙内部稳定性安全系数= 1.990抗滑力(KN)= 2149.333下滑力(KN)= 1080.276滑弧与坡顶交点距坡面和坡顶交点的距离(m)= 4.913滑弧与坡面交点位于坡脚之上!第 1 排土钉抗拔力(KN)= 77.90 拉力(KN)= .00其长度达到设计要求!钢筋选用 1 根Φ18第 2 排土钉抗拔力(KN)= 104.88 拉力(KN)= .00其长度达到设计要求!钢筋选用 1 根Φ18第 3 排土钉抗拔力(KN)= 174.32 拉力(KN)= 28.88 其抗拔出安全系数= 6.04 其长度达到设计要求!钢筋选用 1 根Φ22第 4 排土钉抗拔力(KN)= 197.49 拉力(KN)= 51.48 其抗拔出安全系数= 3.84 其长度达到设计要求!钢筋选用 1 根Φ18第 5 排土钉抗拔力(KN)= 222.56 拉力(KN)= 57.30 其抗拔出安全系数= 3.88 其长度达到设计要求!钢筋选用 1 根Φ18第 6 排土钉抗拔力(KN)= 237.16 拉力(KN)= 77.53 其抗拔出安全系数= 3.06 其长度达到设计要求!钢筋选用 1 根Φ22第 7 排土钉抗拔力(KN)= 279.98 拉力(KN)= 97.41 其抗拔出安全系数= 2.87 其长度达到设计要求!钢筋选用 1 根Φ22第 8 排土钉抗拔力(KN)= 344.84 拉力(KN)= 156.55 其抗拔出安全系数= 2.20其长度达到设计要求!钢筋选用 1 根Φ22当园心横坐标(m)= -3.536 纵坐标(m)= 11.834 半径(m)= 15.073园弧与坡面(或坡底)交点横坐标(m)= -12.871 纵坐标(m)= .000园弧与坡顶交点横坐标(m)= 11.537 纵坐标(m)= 11.700 时土钉墙整体稳定性安全系数= 1.618抗滑力(KN)= 3291.787下滑力(KN)= 2033.906滑弧与坡顶交点距坡面和坡顶交点的距离(m)= 10.369滑弧与坡面交点穿过坡脚!2. 土钉墙变形与破坏计算有限元分析位移最大点的位置第1 步开挖水平位移最大点的位置(m)：距坡面：0.00 距坡顶： 0.00 最大位移值(mm)= 0.09 边坡沉降最大点的位置(m)：距坡面：0.00 距坡顶： 0.00 最大位移值(mm)= 0.22 第2 步开挖水平位移最大点的位置(m)：距坡面：1.03 距坡顶： 0.00 最大位移值(mm)= 0.51 边坡沉降最大点的位置(m)：距坡面：0.00 距坡顶： 1.50 最大位移值(mm)= 0.86 第3 步开挖水平位移最大点的位置(m)：距坡面：1.03 距坡顶： 0.00 最大位移值(mm)= 1.07 边坡沉降最大点的位置(m)：距坡面：0.00 距坡顶： 1.50 最大位移值(mm)= 1.39第4 步开挖水平位移最大点的位置(m)：距坡面：1.03 距坡顶： 0.00 最大位移值(mm)= 2.12 边坡沉降最大点的位置(m)：距坡面：0.00 距坡顶： 1.50 最大位移值(mm)= 2.50 第5 步开挖水平位移最大点的位置(m)：距坡面：1.03 距坡顶： 0.00 最大位移值(mm)= 3.86 边坡沉降最大点的位置(m)：距坡面：0.00 距坡顶： 1.50 最大位移值(mm)= 4.09 第6 步开挖水平位移最大点的位置(m)：距坡面：1.03 距坡顶： 0.00 最大位移值(mm)= 5.00 边坡沉降最大点的位置(m)：距坡面：0.00 距坡顶： 1.50 最大位移值(mm)= 5.24 第7 步开挖水平位移最大点的位置(m)：距坡面：1.03 距坡顶： 0.00 最大位移值(mm)= 5.28 边坡沉降最大点的位置(m)：距坡面：0.00 距坡顶： 1.50 最大位移值(mm)= 5.46 第8 步开挖水平位移最大点的位置(m)：距坡面：1.03 距坡顶： 0.00 最大位移值(mm)= 5.43 边坡沉降最大点的位置(m)：距坡面：0.00 距坡顶： 1.50 最大位移值(mm)= 5.72 如下图所示：4.1.3 槽深-12.20m 土钉墙计算书1. 土坡及土钉墙稳定性分析的瑞典条分法放坡段数= 1放坡高度(m) 放坡角度(°) 台阶宽度(m)12.20 84.30 .00坡高(m)=12.200满布荷载值(Kpa)= 20.00坡顶条形荷载值(Kpa)= .00条形荷载左端点距坡面及坡顶交点的距离(m)= .00条形荷载宽度(m)= .00 条形荷载深度(m)= .00水平向地震系数= .00地下水埋深(m)= 12.700地层总数= 6 土条数= 100土层厚度(m) 土体密度(KN/m3) 土体粘结力(Kpa) 土体内摩擦角(°)1.400 18.000 10.000 10.0003.200 19.700 25.000 28.0002.100 19.000 23.000 25.0003.800 19.700 25.000 28.0001.800 20.000 .000 30.0007.400 20.000 .000 38.000土钉排数= 8 土钉水平间距(m)= 1.500第 1 排土钉埋深(m)= 1.00 倾角(°)= 10.00 长度(m)= 9.00 钻孔直径(mm)=100.00 钢筋抗拉强度(Mpa)= 310.00第 2 排土钉埋深(m)= 2.50 倾角(°)= 10.00 长度(m)= 9.00 钻孔直径(mm)=100.00 钢筋抗拉强度(Mpa)= 310.00第 3 排土钉埋深(m)= 4.00 倾角(°)= 10.00 长度(m)= 11.00 钻孔直径(mm)=100.00 钢筋抗拉强度(Mpa)= 310.00第 4 排土钉埋深(m)= 5.50 倾角(°)= 10.00 长度(m)= 10.00 钻孔直径(mm)=100.00 钢筋抗拉强度(Mpa)= 310.00第 5 排土钉埋深(m)= 7.00 倾角(°)= 10.00 长度(m)= 9.00 钻孔直径(mm)=100.00 钢筋抗拉强度(Mpa)= 310.00第 6 排土钉埋深(m)= 8.50 倾角(°)= 10.00 长度(m)= 8.00 钻孔直径(mm)=100.00 钢筋抗拉强度(Mpa)= 310.00第 7 排土钉埋深(m)= 10.00 倾角(°)= 10.00 长度(m)= 8.00 钻孔直径(mm)=100.00 钢筋抗拉强度(Mpa)= 310.00第 8 排土钉埋深(m)= 11.50 倾角(°)= 10.00 长度(m)= 7.00 钻孔直径(mm)=100.00 钢筋抗拉强度(Mpa)= 310.00园心横坐标(m) 纵坐标(m) 半径(m) 安全系数XC=-14.942 YC= 21.183 R= 25.010 FS= .834XC= -4.664 YC= 18.584 R= 13.115 FS= 1.352XC=-17.155 YC= 22.481 R= 36.905 FS= 3.659XC=-11.386 YC= 15.882 R= 19.063 FS= .780XC= -7.770 YC= 16.972 R= 30.958 FS= 3.073XC=-11.232 YC= 15.111 R= 16.089 FS= .943XC=-15.734 YC= 15.470 R= 22.036 FS= .707XC=-15.307 YC= 17.118 R= 20.549 FS= .926XC=-17.293 YC= 19.841 R= 23.523 FS= .936XC=-13.358 YC= 17.284 R= 21.293 FS= .779XC=-12.773 YC= 18.954 R= 22.780 FS= .794XC=-15.119 YC= 15.530 R= 21.665 FS= .708XC=-15.995 YC= 15.744 R= 22.408 FS= .707XC=-15.995 YC= 15.744 R= 22.408 FS= .707当园心横坐标(m)= -15.995 纵坐标(m)= 15.744 半径(m)= 22.408园弧与坡面(或坡底)交点横坐标(m)= .006 纵坐标(m)= .056园弧与坡顶交点横坐标(m)= 6.131 纵坐标(m)= 12.200 时天然土坡的安全系数= .707土钉墙内部稳定性安全系数= 1.990抗滑力(KN)= 2149.333下滑力(KN)= 1080.276滑弧与坡顶交点距坡面和坡顶交点的距离(m)= 4.913滑弧与坡面交点位于坡脚之上!第 1 排土钉抗拔力(KN)= 77.90 拉力(KN)= .00其长度达到设计要求!钢筋选用 1 根Φ18第 2 排土钉抗拔力(KN)= 104.88 拉力(KN)= .00其长度达到设计要求!钢筋选用 1 根Φ18第 3 排土钉抗拔力(KN)= 174.32 拉力(KN)= 28.88 其抗拔出安全系数= 6.04 其长度达到设计要求!钢筋选用 1 根Φ22第 4 排土钉抗拔力(KN)= 197.49 拉力(KN)= 51.48 其抗拔出安全系数= 3.84 其长度达到设计要求!钢筋选用 1 根Φ18第 5 排土钉抗拔力(KN)= 222.56 拉力(KN)= 57.30 其抗拔出安全系数= 3.88 其长度达到设计要求!钢筋选用 1 根Φ18第 6 排土钉抗拔力(KN)= 237.16 拉力(KN)= 77.53 其抗拔出安全系数= 3.06其长度达到设计要求!钢筋选用 1 根Φ22第 7 排土钉抗拔力(KN)= 279.98 拉力(KN)= 97.41 其抗拔出安全系数= 2.87其长度达到设计要求!钢筋选用 1 根Φ22第 8 排土钉抗拔力(KN)= 344.84 拉力(KN)= 156.55 其抗拔出安全系数= 2.20其长度达到设计要求!钢筋选用 1 根Φ22当园心横坐标(m)= -4.425 纵坐标(m)= 13.821 半径(m)= 16.832园弧与坡面(或坡底)交点横坐标(m)= -14.033 纵坐标(m)= .000园弧与坡顶交点横坐标(m)= 12.329 纵坐标(m)= 12.200 时土钉墙整体稳定性安全系数= 1.563抗滑力(KN)= 3396.818下滑力(KN)= 2173.353滑弧与坡顶交点距坡面和坡顶交点的距离(m)= 11.111滑弧与坡面交点穿过坡脚!2. 土钉墙变形与破坏计算有限元分析位移最大点的位置第1 步开挖水平位移最大点的位置(m)：距坡面：0.00 距坡顶：0.00 最大位移值(mm)= 0.12 边坡沉降最大点的位置(m)：距坡面：0.00 距坡顶：1.50 最大位移值(mm)= 0.23 第2 步开挖水平位移最大点的位置(m)：距坡面：0.98 距坡顶： 0.00 最大位移值(mm)= 0.57 边坡沉降最大点的位置(m)：距坡面：0.00 距坡顶： 1.50 最大位移值(mm)= 0.88第3 步开挖水平位移最大点的位置(m)：距坡面：0.98 距坡顶： 0.00 最大位移值(mm)= 1.15 边坡沉降最大点的位置(m)：距坡面：0.00 距坡顶： 0.60 最大位移值(mm)= 1.42 第4 步开挖水平位移最大点的位置(m)：距坡面：0.98 距坡顶： 0.00 最大位移值(mm)= 2.23 边坡沉降最大点的位置(m)：距坡面：0.00 距坡顶： 1.50 最大位移值(mm)= 2.52 第5 步开挖水平位移最大点的位置(m)：距坡面：0.98 距坡顶： 0.00 最大位移值(mm)= 4.03 边坡沉降最大点的位置(m)：距坡面：0.00 距坡顶： 1.50 最大位移值(mm)= 4.12 第6 步开挖水平位移最大点的位置(m)：距坡面：0.98 距坡顶： 0.00 最大位移值(mm)= 5.15 边坡沉降最大点的位置(m)：距坡面：0.00 距坡顶： 1.50 最大位移值(mm)= 5.30 第7 步开挖水平位移最大点的位置(m)：距坡面：0.98 距坡顶： 0.00 最大位移值(mm)= 5.41 边坡沉降最大点的位置(m)：距坡面：0.00 距坡顶： 1.50 最大位移值(mm)= 5.56 第8 步开挖水平位移最大点的位置(m)：距坡面：0.98 距坡顶： 0.00 最大位移值(mm)= 5.61 边坡沉降最大点的位置(m)：距坡面：0.00 距坡顶： 1.50 最大位移值(mm)= 5.86 如下图所示：4.1.4 槽深-13.60m 土钉墙计算书1. 土坡及土钉墙稳定性分析的瑞典条分法放坡段数= 1放坡高度(m) 放坡角度(°) 台阶宽度(m)13.60 84.30 .00坡高(m)=13.600满布荷载值(Kpa)= 20.00坡顶条形荷载值(Kpa)= .00条形荷载左端点距坡面及坡顶交点的距离(m)= .00条形荷载宽度(m)= .00 条形荷载深度(m)= .00水平向地震系数= .00地下水埋深(m)= 14.100地层总数= 6 土条数= 100土层厚度(m) 土体密度(KN/m3) 土体粘结力(Kpa) 土体内摩擦角(°)1.800 18.000 10.000 10.0002.200 19.700 25.000 28.0004.800 19.000 23.000 25.0001.600 19.700 25.000 28.0003.100 20.000 .000 30.0006.000 20.000 .000 38.000土钉排数= 9 土钉水平间距(m)= 1.500第 1 排土钉埋深(m)= 1.00 倾角(°)= 10.00 长度(m)= 9.00 钻孔直径(mm)=120.00 钢筋抗拉强度(Mpa)= 310.00第 2 排土钉埋深(m)= 2.50 倾角(°)= 10.00 长度(m)= 9.00 钻孔直径(mm)=120.00 钢筋抗拉强度(Mpa)= 310.00第 3 排土钉埋深(m)= 4.00 倾角(°)= 10.00 长度(m)= 12.00 钻孔直径(mm)=120.00 钢筋抗拉强度(Mpa)= 310.00第 4 排土钉埋深(m)= 5.50 倾角(°)= 10.00 长度(m)= 10.00 钻孔直径(mm)=120.00 钢筋抗拉强度(Mpa)= 310.00第 5 排土钉埋深(m)= 7.00 倾角(°)= 10.00 长度(m)= 9.00 钻孔直径(mm)=120.00 钢筋抗拉强度(Mpa)= 310.00第 6 排土钉埋深(m)= 8.50 倾角(°)= 10.00 长度(m)= 8.00 钻孔直径(mm)=120.00 钢筋抗拉强度(Mpa)= 310.00第 7 排土钉埋深(m)= 10.00 倾角(°)= 10.00 长度(m)= 8.00 钻孔直径(mm)=120.00 钢筋抗拉强度(Mpa)= 310.00第 8 排土钉埋深(m)= 11.50 倾角(°)= 10.00 长度(m)= 8.00 钻孔直径(mm)=120.00 钢筋抗拉强度(Mpa)= 310.00第 9 排土钉埋深(m)= 13.00 倾角(°)= 10.00 长度(m)= 7.00 钻孔直径(mm)=120.00 钢筋抗拉强度(Mpa)= 310.00园心横坐标(m) 纵坐标(m) 半径(m) 安全系数XC=-17.371 YC= 21.875 R= 27.880 FS= .676XC= -5.540 YC= 21.200 R= 14.620 FS= 1.309XC=-19.123 YC= 25.060 R= 41.140 FS= 3.682XC=-13.516 YC= 17.462 R= 21.250 FS= .691XC= -8.662 YC= 18.920 R= 34.510 FS= 3.087XC=-18.103 YC= 16.658 R= 24.565 FS= .610XC=-20.005 YC= 24.736 R= 31.195 FS= .702XC=-17.068 YC= 19.091 R= 22.908 FS= .836XC=-17.567 YC= 21.352 R= 26.222 FS= .719XC=-17.024 YC= 16.975 R= 23.736 FS= .635XC=-14.239 YC= 21.129 R= 25.394 FS= .722XC=-17.220 YC= 16.970 R= 24.151 FS= .618XC=-18.624 YC= 16.678 R= 24.979 FS= .608XC=-18.624 YC= 16.678 R= 24.979 FS= .608当园心横坐标(m)= -18.624 纵坐标(m)= 16.678 半径(m)= 24.979园弧与坡面(或坡底)交点横坐标(m)= .003 纵坐标(m)= .035园弧与坡顶交点横坐标(m)= 6.165 纵坐标(m)= 13.600 时天然土坡的安全系数= .608土钉墙内部稳定性安全系数= 2.185抗滑力(KN)= 2636.919下滑力(KN)= 1207.048滑弧与坡顶交点距坡面和坡顶交点的距离(m)= 4.808滑弧与坡面交点位于坡脚之上!第 1 排土钉抗拔力(KN)= 93.51 拉力(KN)= .00其长度达到设计要求!钢筋选用 1 根Φ18第 2 排土钉抗拔力(KN)= 122.87 拉力(KN)= .00其长度达到设计要求!钢筋选用 1 根Φ18第 3 排土钉抗拔力(KN)= 236.65 拉力(KN)= 28.31 其抗拔出安全系数= 8.36 其长度达到设计要求!钢筋选用 2 根Φ22第 4 排土钉抗拔力(KN)= 214.04 拉力(KN)= 51.19 其抗拔出安全系数= 4.18 其长度达到设计要求!钢筋选用 1 根Φ18第 5 排土钉抗拔力(KN)= 221.64 拉力(KN)= 73.80 其抗拔出安全系数= 3.00 其长度达到设计要求!钢筋选用 1 根Φ22第 6 排土钉抗拔力(KN)= 258.76 拉力(KN)= 76.83 其抗拔出安全系数= 3.37 其长度达到设计要求!钢筋选用 1 根Φ22第 7 排土钉抗拔力(KN)= 295.19 拉力(KN)= 97.13 其抗拔出安全系数= 3.04 其长度达到设计要求!钢筋选用 1 根Φ22第 8 排土钉抗拔力(KN)= 375.44 拉力(KN)= 168.72 其抗拔出安全系数= 2.23 其长度达到设计要求!钢筋选用 1 根Φ22第 9 排土钉抗拔力(KN)= 500.70 拉力(KN)= 164.13 其抗拔出安全系数= 3.05 其长度达到设计要求!钢筋选用 1 根Φ22当园心横坐标(m)= -4.336 纵坐标(m)= 13.811 半径(m)= 17.521园弧与坡面(或坡底)交点横坐标(m)= -15.117 纵坐标(m)= .000园弧与坡顶交点横坐标(m)= 13.184 纵坐标(m)= 13.600 时土钉墙整体稳定性安全系数= 1.510抗滑力(KN)= 4010.828下滑力(KN)= 2656.468滑弧与坡顶交点距坡面和坡顶交点的距离(m)= 11.826滑弧与坡面交点穿过坡脚!2. 土钉墙变形与破坏计算有限元分析位移最大点的位置第1 步开挖水平位移最大点的位置(m)：距坡面：0.00 距坡顶： 0.00 最大位移值(mm)= 0.13边坡沉降最大点的位置(m)：距坡面：0.00 距坡顶： 1.50 最大位移值(mm)= 0.31第2 步开挖水平位移最大点的位置(m)：距坡面：1.64 距坡顶：0.00 最大位移值(mm)= 0.39边坡沉降最大点的位置(m)：距坡面：0.00 距坡顶： 0.00 最大位移值(mm)= 0.71第3 步开挖水平位移最大点的位置(m)：距坡面：0.00 距坡顶： 4.00 最大位移值(mm)= 0.74边坡沉降最大点的位置(m)：距坡面：0.00 距坡顶： 0.00 最大位移值(mm)= 0.85第4 步开挖水平位移最大点的位置(m)：距坡面：0.00 距坡顶： 4.00 最大位移值(mm)= 0.55边坡沉降最大点的位置(m)：距坡面：0.00 距坡顶： 0.50 最大位移值(mm)= 1.25第5 步开挖水平位移最大点的位置(m)：距坡面：0.84 距坡顶： 0.00 最大位移值(mm)= 1.19边坡沉降最大点的位置(m)：距坡面：0.00 距坡顶： 0.60 最大位移值(mm)= 2.00第6 步开挖水平位移最大点的位置(m)：距坡面：1.64 距坡顶： 0.00 最大位移值(mm)= 2.34边坡沉降最大点的位置(m)：距坡面：0.00 距坡顶： 0.70 最大位移值(mm)= 3.11第7 步开挖水平位移最大点的位置(m)：距坡面：1.64 距坡顶： 0.00 最大位移值(mm)= 2.60边坡沉降最大点的位置(m)：距坡面：0.00 距坡顶： 0.70 最大位移值(mm)= 3.34第8 步开挖水平位移最大点的位置(m)：距坡面：1.64 距坡顶： 0.00 最大位移值(mm)= 2.84边坡沉降最大点的位置(m)：距坡面：0.00 距坡顶： 0.70 最大位移值(mm)= 3.68第9 步开挖水平位移最大点的位置(m)：距坡面：1.64 距坡顶： 0.00 最大位移值(mm)= 3.01 边坡沉降最大点的位置(m)：距坡面：0.00 距坡顶： 0.70 最大位移值(mm)= 3.93 如下图所示：4.1.5 槽深-14.60m 土钉墙计算书1. 土坡及土钉墙稳定性分析的瑞典条分法放坡段数= 1放坡高度(m) 放坡角度(°) 台阶宽度(m)14.60 84.30 .00坡高(m)=14.600满布荷载值(Kpa)= 20.00坡顶条形荷载值(Kpa)= .00条形荷载左端点距坡面及坡顶交点的距离(m)= .00条形荷载宽度(m)= .00 条形荷载深度(m)= .00水平向地震系数= .00地下水埋深(m)= 15.100地层总数= 6 土条数= 100土层厚度(m) 土体密度(KN/m3) 土体粘结力(Kpa) 土体内摩擦角(°)1.800 18.000 10.000 10.0002.200 19.700 25.000 28.0004.800 19.000 23.000 25.0001.600 19.700 25.000 28.0003.100 20.000 .000 30.0006.000 20.000 .000 38.000土钉排数= 10 土钉水平间距(m)= 1.500第 1 排土钉埋深(m)= .80 倾角(°)= 10.00 长度(m)= 9.00 钻孔直径(mm)=120.00钢筋抗拉强度(Mpa)= 310.00第 2 排土钉埋深(m)= 2.30 倾角(°)= 10.00 长度(m)= 9.00 钻孔直径(mm)=120.00 钢筋抗拉强度(Mpa)= 310.00第 3 排土钉埋深(m)= 3.80 倾角(°)= 10.00 长度(m)= 12.00 钻孔直径(mm)=120.00 钢筋抗拉强度(Mpa)= 310.00第 4 排土钉埋深(m)= 5.30 倾角(°)= 10.00 长度(m)= 10.00 钻孔直径(mm)=120.00 钢筋抗拉强度(Mpa)= 310.00第 5 排土钉埋深(m)= 6.80 倾角(°)= 10.00 长度(m)= 9.00 钻孔直径(mm)=120.00 钢筋抗拉强度(Mpa)= 310.00第 6 排土钉埋深(m)= 8.30 倾角(°)= 10.00 长度(m)= 8.00 钻孔直径(mm)=120.00 钢筋抗拉强度(Mpa)= 310.00第 7 排土钉埋深(m)= 9.80 倾角(°)= 10.00 长度(m)= 8.00 钻孔直径(mm)=120.00 钢筋抗拉强度(Mpa)= 310.00第 8 排土钉埋深(m)= 11.30 倾角(°)= 10.00 长度(m)= 8.00 钻孔直径(mm)=120.00 钢筋抗拉强度(Mpa)= 310.00第 9 排土钉埋深(m)= 12.80 倾角(°)= 10.00 长度(m)= 7.00 钻孔直径(mm)=120.00 钢筋抗拉强度(Mpa)= 310.00第10 排土钉埋深(m)= 14.30 倾角(°)= 10.00 长度(m)= 7.00 钻孔直径(mm)=120.00 钢筋抗拉强度(Mpa)= 310.00园心横坐标(m) 纵坐标(m) 半径(m) 安全系数XC=-18.740 YC= 23.531 R= 29.930 FS= .668XC= -5.978 YC= 22.182 R= 15.695 FS= 1.205XC=-20.609 YC= 26.954 R= 44.165 FS= 3.689XC=-16.196 YC= 18.028 R= 22.813 FS= .661XC= -9.299 YC= 20.311 R= 37.048 FS= 3.095XC=-14.515 YC= 16.446 R= 19.254 FS= .818XC=-19.326 YC= 18.236 R= 26.371 FS= .591XC=-18.323 YC= 20.495 R= 24.592 FS= .815XC=-18.946 YC= 22.955 R= 28.151 FS= .688XC=-18.401 YC= 18.247 R= 25.482 FS= .605XC=-15.079 YC= 23.156 R= 27.261 FS= .721XC=-18.796 YC= 18.169 R= 25.926 FS= .595XC=-19.830 YC= 18.098 R= 26.816 FS= .588XC=-19.830 YC= 18.098 R= 26.816 FS= .588当园心横坐标(m)= -19.830 纵坐标(m)= 18.098 半径(m)= 26.816园弧与坡面(或坡底)交点横坐标(m)= .005 纵坐标(m)= .052园弧与坡顶交点横坐标(m)= 6.757 纵坐标(m)= 14.600 时天然土坡的安全系数= .588土钉墙内部稳定性安全系数= 2.257抗滑力(KN)= 3175.341下滑力(KN)= 1406.978滑弧与坡顶交点距坡面和坡顶交点的距离(m)= 5.300滑弧与坡面交点位于坡脚之上!第 1 排土钉抗拔力(KN)= 73.12 拉力(KN)= 40.67 其抗拔出安全系数= 1.80 其长度达到设计要求!钢筋选用 1 根Φ18第 2 排土钉抗拔力(KN)= 107.91 拉力(KN)= .00其长度达到设计要求!钢筋选用 1 根Φ18第 3 排土钉抗拔力(KN)= 217.33 拉力(KN)= 26.54 其抗拔出安全系数= 8.19 其长度达到设计要求!钢筋选用 2 根Φ22第 4 排土钉抗拔力(KN)= 192.71 拉力(KN)= 49.47 其抗拔出安全系数= 3.90 其长度达到设计要求!钢筋选用 1 根Φ18第 5 排土钉抗拔力(KN)= 197.15 拉力(KN)= 72.15 其抗拔出安全系数= 2.73 其长度达到设计要求!钢筋选用 1 根Φ22第 6 排土钉抗拔力(KN)= 226.61 拉力(KN)= 75.41 其抗拔出安全系数= 3.01 其长度达到设计要求!钢筋选用 1 根Φ22第 7 排土钉抗拔力(KN)= 263.05 拉力(KN)= 95.82 其抗拔出安全系数= 2.75 其长度达到设计要求!钢筋选用 1 根Φ22第 8 排土钉抗拔力(KN)= 332.82 拉力(KN)= 167.62 其抗拔出安全系数= 1.99 其长度达到设计要求!钢筋选用 1 根Φ22第 9 排土钉抗拔力(KN)= 424.11 拉力(KN)= 186.24 其抗拔出安全系数= 2.28 其长度达到设计要求!钢筋选用 1 根Φ22第10 排土钉抗拔力(KN)= 621.46 拉力(KN)= 98.08 其抗拔出安全系数= 6.34 其长度达到设计要求!钢筋选用 1 根Φ22当园心横坐标(m)= -9.593 纵坐标(m)= 21.753 半径(m)= 23.480园弧与坡面(或坡底)交点横坐标(m)= .033 纵坐标(m)= .335园弧与坡顶交点横坐标(m)= 12.771 纵坐标(m)= 14.600 时土钉墙整体稳定性安全系数= 1.346抗滑力(KN)= 2939.694下滑力(KN)= 2184.544滑弧与坡顶交点距坡面和坡顶交点的距离(m)= 11.314滑弧与坡面交点位于坡脚之上!2. 土钉墙变形与破坏计算有限元分析位移最大点的位置第1 步开挖水平位移最大点的位置(m)：距坡面：0.00 距坡顶： 1.50 最大位移值(mm)= 0.13 边坡沉降最大点的位置(m)：距坡面：0.00 距坡顶： 1.50 最大位移值(mm)= 0.30 第2 步开挖水平位移最大点的位置(m)：距坡面：1.14 距坡顶： 0.00 最大位移值(mm)= 0.38 边坡沉降最大点的位置(m)：距坡面：0.00 距坡顶： 0.00 最大位移值(mm)= 0.65 第3 步开挖水平位移最大点的位置(m)：距坡面：0.00 距坡顶： 3.82 最大位移值(mm)= 0.78 边坡沉降最大点的位置(m)：距坡面：0.00 距坡顶： 0.00 最大位移值(mm)= 0.75 第4 步开挖水平位移最大点的位置(m)：距坡面：0.00 距坡顶： 3.82 最大位移值(mm)= 0.58 边坡沉降最大点的位置(m)：距坡面：0.00 距坡顶： 0.30 最大位移值(mm)= 1.14 第5 步开挖水平位移最大点的位置(m)：距坡面：1.14 距坡顶： 0.00 最大位移值(mm)= 1.04 边坡沉降最大点的位置(m)：距坡面：0.00 距坡顶： 0.50 最大位移值(mm)= 1.78 第6 步开挖水平位移最大点的位置(m)：距坡面：1.14 距坡顶： 0.00 最大位移值(mm)= 2.01 边坡沉降最大点的位置(m)：距坡面：0.00 距坡顶： 0.50 最大位移值(mm)= 2.76 第7 步开挖水平位移最大点的位置(m)：距坡面：1.14 距坡顶： 0.00 最大位移值(mm)= 2.21 边坡沉降最大点的位置(m)：距坡面：0.00 距坡顶： 0.50 最大位移值(mm)= 2.99 第8 步开挖水平位移最大点的位置(m)：距坡面：1.14 距坡顶： 0.00 最大位移值(mm)= 2.43 边坡沉降最大点的位置(m)：距坡面：0.00 距坡顶： 0.60 最大位移值(mm)= 3.31 第9 步开挖水平位移最大点的位置(m)：距坡面：1.14 距坡顶： 0.00 最大位移值(mm)= 2.61。
96#墩围檩、支撑计算96#墩桩基施工平台标高23.75m，施工水位19.5m，承台顶标高11.71m，承台底标高5.21m，封底混凝土厚度1.0m，基坑底标高4.21m，混凝土封底前基坑深度15.29m，封底后基坑深度14.29m。
96#墩承台尺22.9×29.2m，基坑采用长24.0mCO型钢管桩支护，围堰桩内侧净尺寸25.06×31.32m。
长边内支撑间距3.82+6.083+3.582+3.72+3.442+6.083+3.82=30.55m，短边内支撑间距3.825+6.59+3.442+6.59+3.825=24.273m。
H588×300×12×20mm 型钢，单根H588型钢的截面面积2310576.18mm A ⨯=、mm N g /102.14583-⨯=、43105.1132838mm I x ⨯=、331019.3853mm W x ⨯=、331045.2154mm S x ⨯=、mm d 12=。
H700×300×13×24mm 型钢，单根H700型钢的截面面积2310876.22mm A ⨯=、mm N g /107.17953-⨯=、43109.1946069mm I x ⨯=、331019.5560mm W x ⨯=、331039.3124mm S x ⨯=、mm d 13=。
一、围伶计算 1、第一、二道围伶(1) 横桥向，混凝土封底后第二道围伶计算根据基坑支护计算书，96#墩在混凝土封底后，第二道支撑土反力设计值mKN F/7.2124/76.618375.12=⨯=。
最大弯矩：m KN M .4.554max =,在支点3、6处。
最大剪力：KN Q 9.638m ax =，在支点3、6处。
支座反力：KN N N 2.21581==、KN N N 5.11662.5293.63772=+==、KNN N 2.11713.5329.63863=+==；KN N N 9.7776.3953.38254=+==抗弯强度：MPa MPa WM 20594.71)1019.38532(104.55436≤=⨯⨯⨯==σ，满足。
基坑支护的原始数据本工程基坑深7m ，坑外地下水在地面下0.8m ，坑内地下水在坑底面，坑边满布地面超载q=15kN/m ²，锚杆位于地面下2.5m ，土锚的倾角13°，间距=2桩距，设计桩身直径d=800mm ，桩中心距1000mm ，钢铰线f py =1170Mpa ， f rb =50kpa ，fb=2.95Mpa ，10=γ。
等值梁法求桩设计嵌入深度、m ax M ，设计土锚的钢筋截面积、锚固段长、自由段长；桩配筋。
基坑支护设计参数表 层号 岩土层名土的 重度 直剪固快 渗透系数 土层厚度γ c Φ Kv Kh (KN/m 3)(KPa) (度) ×10-6（cm/s ） ×10-6（cm/s ） (m) 1 杂填土 (18.0) 0 0 （40） （40） 0.8 2 粉质粘土 19 21 19 0.716 32.6 3.8 3 粉质粘土夹粉土2123 19 67.1 3.98 9.8 4粉质粘土夹粉砂19.921.014.055.131.812.0注：（）内为经验值，重度为平均值，直剪固快为标准值。
1.采用水土合算法的荷载坑外地下水位以上主动土压力：=18*h 0=18h 0设临界深度在坑外地下水位以下x(m)，令0=aik e ，（1830.8+19x)·tan 2 (45°-19°/2)—2*21* tan(45°-19°/2) =0x=2.33m地面下深度3.13m ＜z ≤4.6m 处土所产生的主动土压力=[18*0.8+19（z-0.8）]tan2 (45°-19°/2)-2*21*tan(45°-19°/2)= 9.67z-30.23kPa地面下深度4.6m ＜z≤14.4m处土所产生的主动土压力=[18*0.8+19*3.8+21*（z-4.6）]tan2 (45°-19°/2)-2*23*tan(45°-19°/2)= 10.68z-37.90kPa地面超载所产生的主动土压力：坑外深度0～0.8m，qK ai=15* tan2 (45°-0°/2)=15Kpa；坑外深度0.8m～4.6m, qK ai=15* tan2 (45°-19°/2)=7.63 Kpa；坑外深度4.6m～14.4m, qK ai=15* tan2 (45°-19°/2)=7.63Kpa；坑内坑底下深度y处被动土压力：=21y tan2 (45°+19°/2)+ 2*23*tan(45°+19°/2)=41.27 y+64.49 kPa图2-1支护结构的荷载标准分布2.求反弯点位置设反弯点在坑内坑底深度0y 处 41.270y +64.49=10.68z-37.9+7.63 z=0y +70 y ，所以反弯点位置即坑底处。
土钉施工规范工程浅基坑安全专项施工方案编制人: 职务：校对人：职务：审核人：职务：审批人：职务：公司编制时间：年月日第一节、编制依据------------------------------------------------------------------------------------------------ - 2 - 第二节、工程概况------------------------------------------------------------------------------------------------ - 3 - 第三节、施工总体布署 ----------------------------------------------------------------------------------------- - 4 - 第四节、基坑支护工程 ----------------------------------------------------------------------------------------- - 9 - 第五节、土方挖运工程 ---------------------------------------------------------------------------------------- - 11 - 第六节、质量保证措施 ---------------------------------------------------------------------------------------- - 13 - 第七节、安全生产与文明施工 ------------------------------------------------------------------------------ - 18 - 第八节、雨期施工措施 ---------------------------------------------------------------------------------------- - 20 - 第九节、土钉墙支护计算书---------------------------------------------------------------------------------- - 21 -第一节、编制依据一、《岩土工程勘察报告》（XX地质工程勘察院）二、相关工程图纸（XX规划设计院察院）三、基坑设计方案（XX地质工程勘）四、选用规范1、该工程的《岩土工程勘察报告》及部分设计图纸2、《建筑基坑支护技术规程》(JGJ 120-99) 中国建筑工业出版社出版、3、《建筑地基与基础设计规范》（GB 50007-2002）4、《混凝土结构设计规范》（GB 50010-2002）5、《建筑施工计算手册》江正荣编著中国建筑工业出版社、6、《实用土木工程手册》第三版杨文渊编著人民教同出版社、7、《地基与基础》第三版中国建筑工业出版社、8、《土力学》等相关文献进行编制第二节、工程概况土钉施工规范工程；工程建设地点：；属于框架结构;地上0 层;地下0层；建筑高度：0m；标准层层高：0m ；总建筑面积：0平方米；总工期：0天。
广州丽运房地产开发有限公司广州金沙洲A区B3704,B3706地块商用与住宅项目B区地下车库基坑支护计算书广东省建工设计院二零一零年九月二十七日广州丽运房地产开发有限公司广州金沙洲A区B3704,B3706地块商用与住宅项目B区地下车库基坑支护工程设计方案计算书送审资料设计责任表审设计：李伟审制图：李伟校对：何少锋项目总负责：周湘渝计算：王智军广东省建工设计院二零一零年九月二十七日目录一、基坑支护方案设计依据二、工程概况三、周边环境概况四、地质条件及水文条件五、基坑支护设计方案选取六、基坑支护方案计算七、基坑监测要求八、施工顺序及应急预案九、施工注意事项十、结论十一、附件1、附件理正软件计算文件2、设计图JK00~JK13一、基坑支护设计依据1)行业标准《建筑基坑支护技术规程》(JGJ120-99)；2)广东省标准《建筑基坑支护工程技术规范》(DBJ/T 15-20-97)；3)国家标准《混凝土结构设计规范》(GB 50010-2002)；4)《岩土锚杆<索>技术规程》(CECS22:2005)；5)《建筑基坑工程监测技术规范》(GB50497-2009)；6)广州丽运房地产开发有限公司金沙洲项目一期工程详细勘察阶段《岩土工程勘察报告》；7)甲方提供的相关建筑结构图纸以及周边环境平面图；8)计算软件采用理正计算软件。
二、工程概况拟建的广州丽运房地产开发有限公司金沙洲项目位于广州市金沙洲浔峰岗，即金沙洲A区B3704，B3706地块，本次设计为B区地下室，地上规划D1、D2、D3及E1、E2、E3六栋住宅楼，地下室埋深约3.9～4.7m，基坑支护周长约430m。
基坑安全等级定为三级，侧壁重要性系数取0.9，基坑使用年限自土方开挖到底起计为一年。
三、周边环境条件拟建场地势起伏较大，场地北高南底，后经人工平整，现状地面标高为13.5m~13.0m(绝对标高)，场地四周现状为道路及在建建筑物。
土钉施工规范工程浅基坑安全专项施工方案编制人: 职务：校对人：职务：审核人：职务：审批人：职务：公司编制时间：年月日第一节、编制依据------------------------------------------------------------------------------------------------ - 2 - 第二节、工程简况------------------------------------------------------------------------------------------------ - 3 - 第三节、施工总体布署 ----------------------------------------------------------------------------------------- - 4 - 第四节、基坑支护工程 ----------------------------------------------------------------------------------------- - 9 - 第五节、土方挖运工程 ---------------------------------------------------------------------------------------- - 11 - 第六节、质量保证措施 ---------------------------------------------------------------------------------------- - 13 - 第七节、安全生产与文明施工 ------------------------------------------------------------------------------ - 18 - 第八节、雨期施工措施 ---------------------------------------------------------------------------------------- - 20 - 第九节、土钉墙支护计算书---------------------------------------------------------------------------------- - 21 -第一节、编制依据一、《岩土工程勘察报告》（XX地质工程勘察院）二、相关工程图纸（XX规划设计院察院）三、基坑设计方案（XX地质工程勘）四、选用规范1、该工程的《岩土工程勘察报告》及部分设计图纸2、《建筑基坑支护技术规程》(JGJ 120-99) 中国建筑工业出版社出版、3、《建筑地基与基础设计规范》（GB 50007-2002）4、《混凝土结构设计规范》（GB 50010-2002）5、《建筑施工计算手册》江正荣编著中国建筑工业出版社、6、《实用土木工程手册》第三版杨文渊编著人民教同出版社、7、《地基与基础》第三版中国建筑工业出版社、8、《土力学》等相关文献进行编制第二节、工程简况土钉施工规范工程；工程建设地点：；属于框架结构。
地上0 层。
地下0层；建筑高度：0m；规范层层高：0m ；总建筑面积：0平方M；总工期：0天。
本工程由投资建设，设计，地质勘察，监理，组织施工；由担任工程经理，担任技术负责人。
第三节、施工总体布署一、施工程序及进度（各工序的综合协调）1、降水该工程中，降水的质量是影响整个工期的关键，因此在降水施工中切不可盲目抢工期，尤其在洗井的工序上必须达到水清砂净，降水井施工及排水干管的铺设计划绝对工期按规定设定。
尽量与护坡桩、土方配合，减少单独占用工期的天数。
2、土钉墙土钉墙与土方密切配合施工，根据地质情况采取分层、分段开挖，并进行土钉墙支护施工。
3、土方（一）开挖顺序：应分层开挖，以防开挖面的坡度过陡，引起土体位移现象出现。
（二）土方坡道：视现场拆迁情况而定。
（三）坡道收尾：用挖土机收土。
（四）土方工作量约为___万m3，预计此步工期约为___天。
二、基础施工阶段的施工流程1、工艺流程（见图1）图1 工艺流程2、进度计划（略）3、工程目标（一）质量目标土钉墙质量规范为“合格”。
（二）工期目标按照建设单位要求进行（暂定___天）。
（三）安全文明施工目标根据建设单位要求争创______市安全文明施工工地。
（四）经管目标实行规范化经管，保证工程在经管、质量、文明、作风上创一流水平。
4、组织机构由我公司组成基础施工工程部，在建设单位及总包方的授权、委托及领导下，对基坑支护、土方挖运工程进行全面经管并对基础施工阶段的安全、质量、工期、环保、文明施工等负责。
基础施工工程部组织机构设置如图2 所示。
图2 基础施工工程部组织机构说明：施工部由各专业施工队按统一的人员编制自行组建，设队长一人、工长一人、质检一人；其中机动施工部主要负责除土方挖运、基坑支护以外的基础施工阶段的其他工作。
基础施工工程经理部设专人进行环保、文明施工、扰民及民扰问题处理等工作。
5、施工准备在基础施工前，由工程经理部主持前期施工准备会议，听取基础施工工程经理部对整个工程及其各分部分项工程的施工准备工作计划，该计划主要反映开工前、施工中必须做的有关工作，内容如下：（一）技术准备：熟悉、审查施工图纸。
（二）施工现场准备工作：地上、地下各种管线及障碍物的勘测定位；地上、地下障碍物的拆除；施工现场的平整；测量放线；临时道路、临时供水、供电等管线的敷设；临时设施的搭设；现场照明设备的安装。
（三）劳动组织准备：建立各施工部的经管组织，集结施工力量、组织劳动力进场，做好施工人员入场教育等工作。
（四）材料、机械准备：根据相关的设计图纸和施工预算，编制详细的材料、机械设备需要量计划；签定材料供应合同；确定材料运输方案和计划；组织材料按计划进场和保管。
（五）施工场外协调：由基础施工工程经理部与土方施工部共同对外协调交通、环卫、市容的关系，以及扰民、民扰处理的前期准备工作。
6、各项资源需要量计划该计划仅供参考，可根据具体情况进行调整。
（一）水电需要量计划需500kVA 电量，用水量300m3/天。
（二）劳动力需要量计划（见表3）劳动力需要量计划表3（三）施工机械需要量计划①. 降水机械设备一览表（见表4）降水机械设备一览表表4②. 土方挖运机械设备一览表（见表5）土方挖运机械设备一览表表5③. 基坑支护施工机械设备一览表（见表6）基坑支护施工机械设备一览表表6④. 钢筋加工机械设备一览表（见表7）钢筋加工机械设备一览表表7第四节、基坑支护工程一、基坑支护工艺流程（见图4）图4 基坑支护工艺流程二、土钉墙护坡工程1. 施工工艺流程（见图5）图5 土钉墙护坡工艺流程2. 施工方法（一）边坡开挖：采用反铲挖土机，预留20~30cm人工修坡，开挖深度在土钉孔位下50cm，开挖宽度保证10m 以上，以确保土钉成孔机械钻机的工作面。
土方开挖严格按设计规定的分层开挖深度按作业顺序施工，在完成上层作业面的土钉及喷混凝土地以前，不得进行下一层土方的开挖。
（二）边坡修整：采用人工清理，为确保喷射混凝土面层的平整，此工序必须挂线定位。
对于土层含水量较大的边坡，可在支护面层背部插入长度为400~600mm，直径不小于40mm 的水平排水管包滤网，其外端伸出支护面层，间距为2m，以便将喷混凝土面层后的积水排走。
（三）定位放线：按设计图纸由测量人员用φ8、长30cm 的钢筋放出每一个土钉的位置。
（四）成孔：采用机械螺旋钻机成孔，局部可采用人工洛阳铲成孔。
钻孔后进行清孔检查，对孔中出现的局部渗水塌孔或掉落松土立即进行压浆处理，并及时安设土钉钢筋并注浆。
（五）土钉主筋制作及安放：主筋按设计长度加20cm 下料，外端设成90°角，长20 cm 的弯勾，主筋每隔2m 焊对中支架，防止主筋偏离土钉中心；安放主筋时，将注浆管与主筋捆绑在一起，注浆管离孔底0.5m 左右。
（六）造浆及注浆：采用搅拌机造浆，应严格控制水灰比为W/C=0.5；注浆采用注浆泵，注浆时，将导管缓慢均匀拔出，但出浆口应始终处于孔中浆体表面之下，保证孔中气体能全部排出。
（七）挂网及锚头安装：钢筋网片用插入土中的钢筋固定，与坡面间隙3~4cm，不应小于3cm，搭接时上下左右一根对一根搭接绑扎，搭接长度应大于30cm，并不少于两点点焊。
钢筋网片借助于井字架与土钉外端的弯勾焊接成一个整体。
（八）喷射混凝土：喷射混凝土顺序可根据地层情况“先锚后喷”，土质条件不好时采取“先喷后锚”，喷射作业时，空压机风量不宜小于9m3/min，气压0.2~0.5MPa，喷头水压不应小于0.15MPa，喷射距离控制在0.6~1.0m，通过外加速凝剂控制混凝土初凝和终凝时间在5~10min，喷射厚度大于等于100mm。
（九）养护：根据八月份的气温，采取洒水养护。
第五节、土方挖运工程一、土方挖运工艺流程在基础施工阶段，土方挖运是影响工期的关键。
土方与土钉墙施工、土方与塔吊安装施工，土方与护坡桩施工它们之间存在一定的技术间歇，若处理不好这几方面的关系，将直接造成工期的延误和护坡安全，因此要求在统一指挥的原则下，各施工部之间本着相互配合、互创工作面的原则，精诚合作。
根据基础施工阶段的施工流程，基坑四周配合土钉墙施工留出相应的工作面，具体深度为土钉位置下0.5m，将基坑中间的土方总体上一步开挖，即一步到槽底。
具体施工流程见图6。
图6 土方挖运工艺流程二、设备能力分析如整夜作业，平均每车每夜出土___m3，___台车共计_____m3。
根据现场场地情况及扰民，民扰处理情况，夜间施工可能性估测，平均每天完成土方量计________m3。
根据实际情况可调整机械力量以便确保工期。
三、卸土场及土方运输路线（待定）四、现场准备1. 出口搭设拍土架子，保证每一辆车进行排土，并加盖帆布。
2. 作冲洗池和沉淀池准备，冲洗池上要有铁篦子，道路作地面硬化。
3. 平整场地，清除障碍，若遇到大的障碍用冲击炮将其破碎再装车运走。
4. 基坑四周布置___个太阳灯，做好夜间照明准备。
5. 每日提前完成土方开挖线，并随时跟进测量，保证开挖线尺寸与标高。
6. 疏通所有交通，做好开工前的扰民工作。
五、坡道土方收尾1. 坡道处土方收尾采用挖土机直接进行挖除，装车运走。
2. 提前将坡道处支护结构施工完成。
第六节、质量保证措施一、质量保证体系质量方针：“用我们的承诺和智慧，雕塑时代的艺术品”。
基础施工阶段将在该质量保证体系下按ISO9002 规范要求进行。
二、组织保证体系基础施工阶段建立由基础施工工程经理领导，主任工程师中间控制，责任工程师负责的三级经管系统。
