投影原理与视图选择
投影原理
学习正投影法，掌握点、线、面的投影特性。
视图选择
根据工程需要，选择主视图、俯视图和左视图等。
绘图步骤与方法
步骤
设置绘图比例和图框→绘制图形→标注尺寸和文字→检查修 改。
方法
掌握绘制直线、圆、椭圆、多边形等基本图形的方法，以及 图形的编辑和修改方法。
03
CHAPTER
水利工程图绘制技巧
熟练掌握绘图软件
遵循制图标准
如AutoCAD等，能够高效地绘制、编辑和 输出水利工程图纸。
遵循国家和行业的相关制图标准，确保图 纸的规范性和通用性。
注重细节
多专业协作
在绘制水利工程图时，应注重细节处理， 如线条粗细、字体大小、符号标注等，以 确保图纸的可读性和美观度。
水利工程图涉及多个专业领域，应加强多 专业之间的协作与沟通，确保图纸内容的 准确性和完整性。
《水利工程制图丛书》PPT课 件
目录
CONTENTS
• 水利工程制图概述 • 水利工程制图基础知识 • 水利工程图绘制技巧 • 水利工程制图实例分析 • 水利工程制图软件介绍
01
CHAPTER
水利工程制图概述
水利工程制图的基本概念
01
水利工程制图是利用图样表示水利工程的结构、尺寸、材料和 技术要求的学科，是水利工程设计和施工中的重要环节。
02
图样是水利工程设计、施工、管理、监测和运行维护的重要依
据，具有形象、直观、信息量大、易于理解等优点。
水利工程制图的基本内容包括平面图、立面图、剖面图、施工
03
图和效果图等。
水利工程制图的发展历程
水利工程制图的发展经历了从手工绘图到计算机辅助绘图的过程，计算机技术的发展为水利工程制图 带来了革命性的变化。

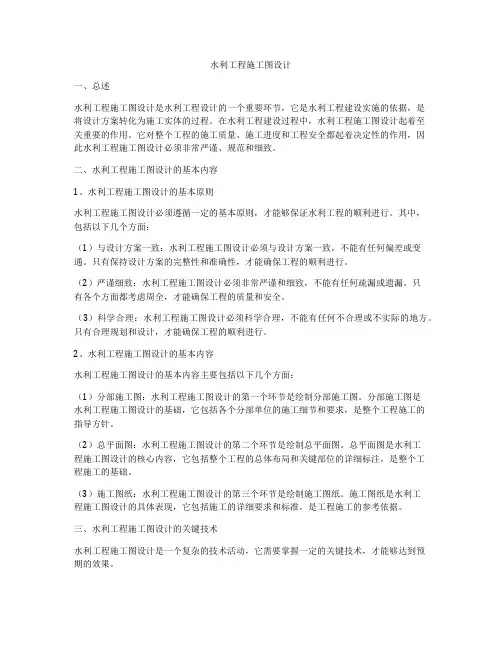

水利工程施工图设计
水利工程施工图设计一、总述水利工程施工图设计是水利工程设计的一个重要环节，它是水利工程建设实施的依据，是将设计方案转化为施工实体的过程。
在水利工程建设过程中，水利工程施工图设计起着至关重要的作用。
它对整个工程的施工质量、施工进度和工程安全都起着决定性的作用，因此水利工程施工图设计必须非常严谨、规范和细致。
二、水利工程施工图设计的基本内容1、水利工程施工图设计的基本原则水利工程施工图设计必须遵循一定的基本原则，才能够保证水利工程的顺利进行。
其中，包括以下几个方面：（1）与设计方案一致：水利工程施工图设计必须与设计方案一致，不能有任何偏差或变通。
只有保持设计方案的完整性和准确性，才能确保工程的顺利进行。
（2）严谨细致：水利工程施工图设计必须非常严谨和细致，不能有任何疏漏或遗漏。
只有各个方面都考虑周全，才能确保工程的质量和安全。
（3）科学合理：水利工程施工图设计必须科学合理，不能有任何不合理或不实际的地方。
只有合理规划和设计，才能确保工程的顺利进行。
2、水利工程施工图设计的基本内容水利工程施工图设计的基本内容主要包括以下几个方面：（1）分部施工图：水利工程施工图设计的第一个环节是绘制分部施工图。
分部施工图是水利工程施工图设计的基础，它包括各个分部单位的施工细节和要求，是整个工程施工的指导方针。
（2）总平面图：水利工程施工图设计的第二个环节是绘制总平面图。
总平面图是水利工程施工图设计的核心内容，它包括整个工程的总体布局和关键部位的详细标注，是整个工程施工的基础。
（3）施工图纸：水利工程施工图设计的第三个环节是绘制施工图纸。
施工图纸是水利工程施工图设计的具体表现，它包括施工的详细要求和标准，是工程施工的参考依据。
三、水利工程施工图设计的关键技术水利工程施工图设计是一个复杂的技术活动，它需要掌握一定的关键技术，才能够达到预期的效果。
1、CAD技术：CAD技术是水利工程施工图设计的基本技术之一。
利用CAD技术可以实现施工图的快速绘制和修改，大大提高了设计效率和精度。
大一水利工程制图知识点
大一水利工程制图知识点一、水利工程制图概述水利工程制图是指根据水利工程的设计和实施需要，利用图形符号和标注方法，将水利工程的各种构筑物、地形地貌、水位流量等情况表达出来的一种技术手段。
水利工程制图对于水利工程的规划、设计、施工和监测都起到重要的作用。
二、水利工程制图的基本要素1. 平面图：平面图是制图中最基础也是最常见的一种图形表达方式，用于表示工程设计的平面布置情况。
平面图应包括工程范围、控制点、地貌地形等信息。
2. 剖面图：剖面图是用于表达水利工程纵断面和横断面的图形手段。
剖面图包括纵断面、横断面的位置、线路、标高及其各种要素。
3. 建筑物图：建筑物图主要用于表达水利工程中的建筑物、构筑物等具体物体的构造和形状。
建筑物图应包括物体的外观形状、尺寸、结构等信息。
4. 流量图：流量图用于表示水利工程中水流的流向、流量大小等。
流量图一般采用箭头、曲线等符号来表示水的流动情况。
三、水利工程制图常用符号和标注方法1. 粗实线：用于表示主要构筑物的轮廓线，如建筑物的外墙。
2. 线段：用于表示线性构筑物，如道路、管道等。
3. 点状标注：用于标注控制点、取样点等重要位置。
4. 曲线：用于表示地形地貌、河流路径等曲线形状。
5. 箭头：用于表示水流的流向和流量大小。
6. 标注字体：应采用统一的规范字体，清晰易读，大小适中。
7. 标注线：用于标注尺寸、高程、深度等具体数值。
四、水利工程制图的绘制要求1. 图形精确：制图应保证图形的精确性，尺寸、角度等应符合实际情况。
2. 符号标注规范：符号的大小、比例、位置等应符合规范要求，标注文字应清晰、易读。
3. 布局美观：图纸的布局应合理美观，图形之间应有适当间距，便于观察和理解。
4. 图纸规格：根据工程需求确定图纸的大小和比例尺，保证图纸的清晰度和可读性。
五、水利工程制图的应用1. 规划设计：水利工程制图在规划设计阶段，能够真实地反映出工程的整体布局和形态，有助于决策和优化方案。
水利工程流程图
水利工程流程图水利工程流程图1.引言本文档旨在介绍水利工程流程图的制作方法和步骤。
水利工程是指利用水资源进行水利设施建设、水资源管理和水环境保护的工程。
水利工程流程图是描述水利工程项目的各个阶段和主要工作内容的图表，通过流程图可以清晰地展现工程项目的整体架构和流程。
2.工程规划阶段2.1 调研和论证2.2 制定工程目标和任务书2.3 编制工程可行性研究报告2.4 确定工程范围和关键节点3.设计阶段3.1 确定设计标准和技术要求3.2 进行水量计算和水质分析3.3 绘制工程平面图和剖面图3.4 设计水利设施和结构3.5 编制初步设计和施工图纸4.施工准备阶段4.1 编制施工组织设计方案4.2 确定施工方法和工艺4.3 采购设备和材料4.4 制定施工计划和进度安排4.5 筹备施工人员和技术队伍5.施工阶段5.1 土建施工5.2 设备安装和系统调试5.3 水利设施的建设和安装5.4 进行工程质量检验和验收5.5 完成工程竣工报告和资料归档6.运维阶段6.1 建立工程运维管理体系6.2 进行设备维护和升级6.3 监测水利设施的运行状态6.4 进行事故应急处理和维修6.5 定期进行设施评估和更新7.工程竣工阶段7.1 编制工程竣工验收报告7.2 办理工程竣工验收手续7.3 完成工程结算和资产交接工作7.4 编制工程竣工档案及技术说明书7.5 召开工程竣工汇报会议8.附件本文档涉及的附件包括：- 设计图纸和工程平面图- 工程施工计划和进度安排表- 工程质量检验和验收报告- 工程竣工验收报告- 工程竣工档案和技术说明书9.法律名词及注释- 水利设施：指用于水资源调控、利用和保护的工程设施，包括水库、水渠、防洪设施等。
- 可行性研究报告：对工程可能性进行研究、评价和论证的报告。
- 竣工验收：对已经完工的工程进行验收，确保工程达到设计要求和技术标准，具备正常运行和使用条件的程序。
10.结束语本文档介绍了水利工程流程图的制作步骤和内容，通过了解水利工程的各个阶段和工作内容，能够更好地理解和管理水利工程项目。
都江堰青城山图文讲解.ppt
公元前280秋，秦灭蜀30年后，司马错于成都出 发，自岷江东攻楚国，却由于粮食补给问题无法 深入楚国。
3
都江堰图文讲解
h
修建背景
公元前272年，李冰奉秦昭王之命，来到蜀地 任蜀郡守，开通岷江往成都的水路枢纽，为攻 打楚国做战略准备。
都江堰的修建，是出于秦国统一天下的战略目 的，本意是为了伐楚提供兵源、粮源和通船渠 道，使蜀地成为秦国统一中国的战略基地。
h
出二王庙
33
都江堰图文讲解
h
出二王庙向安澜桥
34
都江堰图文讲解
h
出二王庙到安澜桥
35
都江堰图文讲解
h
安澜桥
是我国著名的五大古桥 之一，全长320米。最早 称绳桥或竹藤桥。
明朝末年毁于战火。清 嘉庆八年(1803)，何先德 夫妇倡议修建竹索桥， 以木板为桥面，旁设扶 栏，两岸行人可安渡狂 澜，故更名“安澜桥”；民 间为纪念何氏夫妇，又 称之为“夫妻桥”。
9
都江堰图文讲解
h
修建原理
3、弯道环流：内江进水口位于河道凹段，在枯 水季，卵石难以起动，所以内江六成并无多少泥 沙。在雨季，由于弯道环流的作用，沙石沿凸岸 移动至外江；
4、泄流飞沙：水流进入内江后，局部河势仍属 于微弯河道，飞沙堰正位于内江弯道下端。在弯 道环流作用下，底部水流携带泥沙流向飞沙堰， 入外江；表层清水基本与堰顶平行流向内江；
4
都江堰图文讲解
h
修建背景
东流不尽秦时水，润泽天府两 千年。2000多年前，都江堰洪 水肆虐，民不聊生，秦蜀郡守 李冰率众凿山开江，垒石为堋 ，修筑都江堰，从而驯服了这 条肆意泛滥的江龙，造就了" 水旱从人，不知饥馑"的天府 之国。江水奔腾，青山环抱， 万株油菜花绽放岸边，一派丰 饶美丽的祥和风貌，这是幸福 的天府之源。"醇天地，育万 物，和天下，泽百姓"。
3
都江堰图文讲解
h
修建背景
公元前272年，李冰奉秦昭王之命，来到蜀地 任蜀郡守，开通岷江往成都的水路枢纽，为攻 打楚国做战略准备。
都江堰的修建，是出于秦国统一天下的战略目 的，本意是为了伐楚提供兵源、粮源和通船渠 道，使蜀地成为秦国统一中国的战略基地。
h
出二王庙
33
都江堰图文讲解
h
出二王庙向安澜桥
34
都江堰图文讲解
h
出二王庙到安澜桥
35
都江堰图文讲解
h
安澜桥
是我国著名的五大古桥 之一，全长320米。最早 称绳桥或竹藤桥。
明朝末年毁于战火。清 嘉庆八年(1803)，何先德 夫妇倡议修建竹索桥， 以木板为桥面，旁设扶 栏，两岸行人可安渡狂 澜，故更名“安澜桥”；民 间为纪念何氏夫妇，又 称之为“夫妻桥”。
9
都江堰图文讲解
h
修建原理
3、弯道环流：内江进水口位于河道凹段，在枯 水季，卵石难以起动，所以内江六成并无多少泥 沙。在雨季，由于弯道环流的作用，沙石沿凸岸 移动至外江；
4、泄流飞沙：水流进入内江后，局部河势仍属 于微弯河道，飞沙堰正位于内江弯道下端。在弯 道环流作用下，底部水流携带泥沙流向飞沙堰， 入外江；表层清水基本与堰顶平行流向内江；
4
都江堰图文讲解
h
修建背景
东流不尽秦时水，润泽天府两 千年。2000多年前，都江堰洪 水肆虐，民不聊生，秦蜀郡守 李冰率众凿山开江，垒石为堋 ，修筑都江堰，从而驯服了这 条肆意泛滥的江龙，造就了" 水旱从人，不知饥馑"的天府 之国。江水奔腾，青山环抱， 万株油菜花绽放岸边，一派丰 饶美丽的祥和风貌，这是幸福 的天府之源。"醇天地，育万 物，和天下，泽百姓"。
工程制图水利工程图共33页
45、法律的制定是为了保证每一个人 自由发 挥自己 的才能 ，而不 是为了 束缚他 的才能 。—— 罗伯斯 庇尔
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃
END
工程制图水利工程图
41、实际上，我们想要的不是针对犯 罪的法 律，而 是针对 疯狂的 法律。 ——马 克·吐温 42、法律的力量应当跟随着公民，就 像影子 跟随着 身体一 样。— —贝卡 利亚 43、法律和制度必须跟上人类思想进 步。— —杰弗 逊 4、人类受制于法律，法律受制于情 理。— —托·富 勒
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃
END
工程制图水利工程图
41、实际上，我们想要的不是针对犯 罪的法 律，而 是针对 疯狂的 法律。 ——马 克·吐温 42、法律的力量应当跟随着公民，就 像影子 跟随着 身体一 样。— —贝卡 利亚 43、法律和制度必须跟上人类思想进 步。— —杰弗 逊 4、人类受制于法律，法律受制于情 理。— —托·富 勒

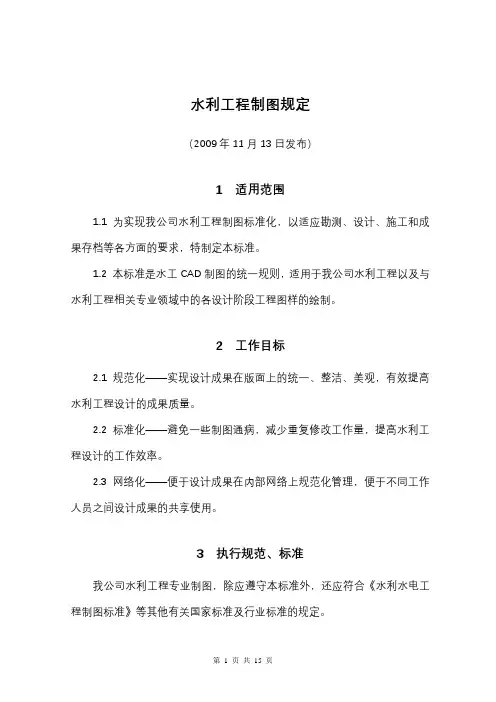

水利工程制图规定
