三 水工图的表达方法
(1)平面图 平面图的
布置与水 有关
三 水工图的表达方法
(2)立面图 表达建筑物的各个立面的视图叫立面图（即正、
左、右、后视图）。水工图中立面图的名称与 水流有关，视向顺水流方向观察建筑物所得的 视图称为上游立面图；视向逆水流方向观察建 筑物所得的视图称为下游立面图。立面图主要 表达建筑物的外部形状，上、下游立面的布置 情况等，如图8-2所示下游立面图。
三 水工图的表达方法
(3)剖视图 在水工图中，剖切平面平行于建筑物轴线或顺
河流流向时所得的视图，称为纵剖视图，如图 8-9所示A-A。剖切平面垂直于建筑物轴线或河 流流向时所得的视图，称为横剖视图，如图89所示B-B和C-C。剖视图主要表达建筑物的内 部结构形状及相对位置关系，表达建筑物的高 度尺寸及特征水位，表达地形、地质情况及建 筑材料。
五 水工图的尺寸注法
五 水工图的尺寸注法
四、长度尺寸的注法 对于坝、隧洞、渠道等较长的水工建筑物，沿轴线的长度方向一 般采用“桩号”的注法，标注形式为K±M，Ｋ为公里数，Ｍ为米数。 起点桩号为0+000，起点桩号之前注成Ｋ－Ｍ为负值，起点桩号之前 为Ｋ＋Ｍ为正值。 桩号数字一般垂直于轴线方向注写，且标注在轴 线的同一侧,整齐排列。当轴线为折线时，转折点的桩号应重复标注 。
五 水工图的尺寸注法
二 水工图的分类及特点
水利工程阶段与图纸对应关系
前期规划阶段
2.1 水工图的分类
可行性研究阶段 技术施工阶段 竣工验收阶段
地形图、地质图、规划图
工程位置图、枢纽布置图、 建筑物基本结构图
建筑物结构图、构件配筋图、 施工详图等
竣工图
二 水工图的分类及特点
特点：
水利工程图ppt课件
22
下一页
详图的画法和标注
当在被放大部分作出索引符号时， 在详图的下方也应注出对应的详图符号， 详图符号用一粗实线圆绘制，直径约为 14mm。在圆的右边用比详图编号小一号 的字注出详图的比例。
用文字注写详图时，被放大的部分
可不作任何标注，如上图中的详图1可注
写为“上游坝脚放大图”，这时原图可不
作任何标注。
16
返回
视图的名称和作用
（1）平面图
俯视图也称平面图。常见的平面图有 表达单个建筑物的单体平面图和表达一组 建筑物相互位置关系的总平面图。
（2）立面图
正视图、左视图、右视图、后视图等 称为立面图。人站在上游（下游），面向 建筑物作投射，所得的视图称为上游（下 游）立面图。
17
下一页
视图的名称和作用
水闸是防洪、排涝、灌溉等方面应 用很广的一种水工建筑物。通过闸门 的启闭，可使水闸具有泄水和挡水的 双重作用。改变闸门的开启高度，可 以起到控制水位和调节流量的作用。
水闸由三部分组成，上游段的作用
是引导水流平顺地进入闸室，并保护
上游河岸及河床不受冲刷，一般包括
上游齿墙，铺盖、上
59
下一页
游翼墙及两岸护坡等。闸室段起控制 水流的作用。它包括闸门、闸墩、闸 底板，以及在闸墩上设置的交通桥、 工作桥和闸门启闭设备等。下游段的 作用是均匀地扩散水流，消除水流能 量，防止冲刷河岸及河床，其包括消 力池、海漫、下游防冲槽、下游翼墙 及两岸护坡等。
四、非圆曲线尺寸的注法
标注非圆曲线尺寸时，一般用非圆曲线上各点的坐标值表示。
带坐标尺寸注法
不带坐标尺寸注法
45
曲线的尺寸注法
46
返回
简化注法
（１）多层结构尺寸的注法。
下一页
详图的画法和标注
当在被放大部分作出索引符号时， 在详图的下方也应注出对应的详图符号， 详图符号用一粗实线圆绘制，直径约为 14mm。在圆的右边用比详图编号小一号 的字注出详图的比例。
用文字注写详图时，被放大的部分
可不作任何标注，如上图中的详图1可注
写为“上游坝脚放大图”，这时原图可不
作任何标注。
16
返回
视图的名称和作用
（1）平面图
俯视图也称平面图。常见的平面图有 表达单个建筑物的单体平面图和表达一组 建筑物相互位置关系的总平面图。
（2）立面图
正视图、左视图、右视图、后视图等 称为立面图。人站在上游（下游），面向 建筑物作投射，所得的视图称为上游（下 游）立面图。
17
下一页
视图的名称和作用
水闸是防洪、排涝、灌溉等方面应 用很广的一种水工建筑物。通过闸门 的启闭，可使水闸具有泄水和挡水的 双重作用。改变闸门的开启高度，可 以起到控制水位和调节流量的作用。
水闸由三部分组成，上游段的作用
是引导水流平顺地进入闸室，并保护
上游河岸及河床不受冲刷，一般包括
上游齿墙，铺盖、上
59
下一页
游翼墙及两岸护坡等。闸室段起控制 水流的作用。它包括闸门、闸墩、闸 底板，以及在闸墩上设置的交通桥、 工作桥和闸门启闭设备等。下游段的 作用是均匀地扩散水流，消除水流能 量，防止冲刷河岸及河床，其包括消 力池、海漫、下游防冲槽、下游翼墙 及两岸护坡等。
四、非圆曲线尺寸的注法
标注非圆曲线尺寸时，一般用非圆曲线上各点的坐标值表示。
带坐标尺寸注法
不带坐标尺寸注法
45
曲线的尺寸注法
46
返回
简化注法
（１）多层结构尺寸的注法。
水利工程识图
2） 不能从坝顶溢水，否则会直接冲刷侧坝体，使 散粒体土石料流失，从而引起坝体的破坏和溃决。
3） 渗流的影响，土石坝挡水后，在上下游水位差 的作用下，一般会在坝体和坝基（包括两岸）中产 生渗流。
4）沉降的影响，由于土料之间存在孔隙，所以土 体是可以压缩的。一般情况下，施工期间的沉降量 所占比例较大，几乎达总沉降量的80%左右，建成 后仍会有20%左右的沉降。
水利枢纽:对于开发河川水资源来说，常须在 河流适当地段集中修建几种不同类型与功能的 水工建筑物，以控制水流并便于协调运行和管 理，这一多种水工建筑物组成的综合体就称为 水利枢纽
水工建筑物按功能分类
1．挡水建筑物
拦截或约束水流，并可承受一定水头作用的建 筑物。如蓄水或壅水的各种拦河坝，修筑于江 河两岸以抗洪的堤防，施工围堰等。
水力冲填坝是用水力的方法完成土料的 开采，运输和填筑全部工序而建成的坝。 它的施工方法是用机械抽水到高出坝顶 的土场，以水冲土料形成泥浆，然后通 过泥浆泵将泥浆送到坝址，再经过沉淀 和排水固结而筑成坝体。这种方法因填 筑质量维以保证及建造高坝比较困难等 原因，虽施工方法简单、工效高、成本 低，但目前国内外很少采用。
闸址、洞线、枢纽布置和水工建筑物的形式等 都有极为密切的关系。具体到每一个工程都有 自身的特定条件，因而水利枢纽和水工建筑物 都具有一定的个别性。 受水压作用、水的物理化学破坏 波浪作用、泥沙淤积 泄水：冲刷等高速水力学问题、震动
⑵受自然条件制约，施工难度大。在河道中修 建水利工程，首先，需要解决好施工导流，要 求施工期间，在保证建筑物安全的前提下，让 河水顺利下泄，这是水利工程设计和施工中的 一个重要课题。其次，工程进度紧迫，截流、 度汛需要抢时间、争进度，否则就要拖延工期。 第三，施工技术复杂。第四，地下、水下工程 多，施工难度大。第五，交通运输比较困难， 特别是高山峡谷地区更为突出。
3） 渗流的影响，土石坝挡水后，在上下游水位差 的作用下，一般会在坝体和坝基（包括两岸）中产 生渗流。
4）沉降的影响，由于土料之间存在孔隙，所以土 体是可以压缩的。一般情况下，施工期间的沉降量 所占比例较大，几乎达总沉降量的80%左右，建成 后仍会有20%左右的沉降。
水利枢纽:对于开发河川水资源来说，常须在 河流适当地段集中修建几种不同类型与功能的 水工建筑物，以控制水流并便于协调运行和管 理，这一多种水工建筑物组成的综合体就称为 水利枢纽
水工建筑物按功能分类
1．挡水建筑物
拦截或约束水流，并可承受一定水头作用的建 筑物。如蓄水或壅水的各种拦河坝，修筑于江 河两岸以抗洪的堤防，施工围堰等。
水力冲填坝是用水力的方法完成土料的 开采，运输和填筑全部工序而建成的坝。 它的施工方法是用机械抽水到高出坝顶 的土场，以水冲土料形成泥浆，然后通 过泥浆泵将泥浆送到坝址，再经过沉淀 和排水固结而筑成坝体。这种方法因填 筑质量维以保证及建造高坝比较困难等 原因，虽施工方法简单、工效高、成本 低，但目前国内外很少采用。
闸址、洞线、枢纽布置和水工建筑物的形式等 都有极为密切的关系。具体到每一个工程都有 自身的特定条件，因而水利枢纽和水工建筑物 都具有一定的个别性。 受水压作用、水的物理化学破坏 波浪作用、泥沙淤积 泄水：冲刷等高速水力学问题、震动
⑵受自然条件制约，施工难度大。在河道中修 建水利工程，首先，需要解决好施工导流，要 求施工期间，在保证建筑物安全的前提下，让 河水顺利下泄，这是水利工程设计和施工中的 一个重要课题。其次，工程进度紧迫，截流、 度汛需要抢时间、争进度，否则就要拖延工期。 第三，施工技术复杂。第四，地下、水下工程 多，施工难度大。第五，交通运输比较困难， 特别是高山峡谷地区更为突出。
水利工程图的表达方法及识读
22
二、视图配置及名称
平面图 剖视图 立面图 剖面图 详图 试图配置及标注
23
三、水工图的习惯画法和规定画法
展开画法 省略画法 简化画法 拆卸画法 分层画法 连接画法 合成视图
24Leabharlann 、基本规定1、河流的上下游和左右岸 在水利水电工程中规定，河流以挡水建筑
物为界，逆水流方向在挡水建筑物上方的河流段 称为上游，在挡水建筑物下方的河流段称为下游。 还规定，视向顺水流方向，左边称为左岸，右边 称为右岸
43
3、简化画法
对于图样中的一些细小结构，当其成规律分 布时，可以简化绘制，即只绘其中少数几个，其 余的用中心线或轴线表示其位置，如图中进水闸 的排水孔；
图样中的某些设备（如闸门起闭机、发电机 等），因属外构件或另有图纸表达，在建筑物结 构图中可简化绘制或省略不画。
以水库枢纽为例。
8
9
3、结构图
主要包括水工建筑物体型结构设计 图、钢筋混凝土结构图、钢结构图和木 结构图
以涵洞式进水闸结构图为例
10
11
12
4、施工图
表示施工组织和方法的图样，主要 包括施工布置图、开挖图、混凝土浇筑 图、导流图等
13
5、竣工图
工程施工过程中，对建筑物的结构 进行局部修改是难免的，竣工后建筑物 的实际结构与建筑物结构图存在差异。 因此，应按竣工后建筑物的实际结构绘 制竣工图，供存档和工程管理用。
33
34
• 2、剖视图 • 平行于建筑物轴线或顺河流方向剖切所
得，亦可称为纵剖视图。 • 用以表达建筑物内部的结构形状及位置
关系，表达建筑物的高度尺寸及特征水位， 表达地形、地质情况及建筑材料。
35
• 3、立面图
二、视图配置及名称
平面图 剖视图 立面图 剖面图 详图 试图配置及标注
23
三、水工图的习惯画法和规定画法
展开画法 省略画法 简化画法 拆卸画法 分层画法 连接画法 合成视图
24Leabharlann 、基本规定1、河流的上下游和左右岸 在水利水电工程中规定，河流以挡水建筑
物为界，逆水流方向在挡水建筑物上方的河流段 称为上游，在挡水建筑物下方的河流段称为下游。 还规定，视向顺水流方向，左边称为左岸，右边 称为右岸
43
3、简化画法
对于图样中的一些细小结构，当其成规律分 布时，可以简化绘制，即只绘其中少数几个，其 余的用中心线或轴线表示其位置，如图中进水闸 的排水孔；
图样中的某些设备（如闸门起闭机、发电机 等），因属外构件或另有图纸表达，在建筑物结 构图中可简化绘制或省略不画。
以水库枢纽为例。
8
9
3、结构图
主要包括水工建筑物体型结构设计 图、钢筋混凝土结构图、钢结构图和木 结构图
以涵洞式进水闸结构图为例
10
11
12
4、施工图
表示施工组织和方法的图样，主要 包括施工布置图、开挖图、混凝土浇筑 图、导流图等
13
5、竣工图
工程施工过程中，对建筑物的结构 进行局部修改是难免的，竣工后建筑物 的实际结构与建筑物结构图存在差异。 因此，应按竣工后建筑物的实际结构绘 制竣工图，供存档和工程管理用。
33
34
• 2、剖视图 • 平行于建筑物轴线或顺河流方向剖切所
得，亦可称为纵剖视图。 • 用以表达建筑物内部的结构形状及位置
关系，表达建筑物的高度尺寸及特征水位， 表达地形、地质情况及建筑材料。
35
• 3、立面图
桥梁、水利工程识图
52
基本概念
53
基本概念
54
工程材料
石材
混凝土
常用工程材料
普通钢筋
钢绞线
MU120
抗
石
压
材
强
0
混 凝 土
抗 压 强 度
光抗 带抗 圆 拉 肋拉 钢强 钢强 筋度 筋度
钢 绞 线 符 号
抗 拉 强 度
钢材
Q235
屈 钢服 板强
度
55
常用桥型
常用桥型（南通地区）
识图步骤
1、先看标题栏和附注
了解项目名称、相关单位、桥梁名称、类型、主要技术指标、施工说明、比例、尺寸单位等。
2、阅读总体布置图
弄清各投影图之间的关系。先看立面图，了解桥梁结构形式、孔数、跨径大小、墩台形式和数目、总
长、总高、高程尺寸、里程桩号、河床断面、地质情况等。结合平面图、横断面图等，了解桥梁的宽
度、主梁的断面形式。
3、阅读各构件结构图
先看一般构造图，了解桥梁各部分结构的具体尺寸和大小。再将总体布置图和构件结构图结合起来，
了解各构件的相互位置和装置尺寸。最后看钢筋结构图。
63
桥位平面图
读取信息： 1、图中注释；
2、桥位处的道路、河 流、地质钻孔、地形地 物；
3、桥梁方位、平面线 形、里程桩号、桥跨布 置、桥梁宽度。
71
主梁钢筋布置图
72
主梁钢筋布置图
73
主梁钢筋布置图
74
桥墩一般构造图
读取信息： ▲立面图 桥墩形状、长度与高度方向的位 置、尺寸和高程。 ▲平面图 桥墩各部分相对位置、形状、长 度与宽度方向尺寸。 ▲侧面图 桥墩各部分相对位置、形状、长 度与宽度方向尺寸。
基本概念
53
基本概念
54
工程材料
石材
混凝土
常用工程材料
普通钢筋
钢绞线
MU120
抗
石
压
材
强
0
混 凝 土
抗 压 强 度
光抗 带抗 圆 拉 肋拉 钢强 钢强 筋度 筋度
钢 绞 线 符 号
抗 拉 强 度
钢材
Q235
屈 钢服 板强
度
55
常用桥型
常用桥型（南通地区）
识图步骤
1、先看标题栏和附注
了解项目名称、相关单位、桥梁名称、类型、主要技术指标、施工说明、比例、尺寸单位等。
2、阅读总体布置图
弄清各投影图之间的关系。先看立面图，了解桥梁结构形式、孔数、跨径大小、墩台形式和数目、总
长、总高、高程尺寸、里程桩号、河床断面、地质情况等。结合平面图、横断面图等，了解桥梁的宽
度、主梁的断面形式。
3、阅读各构件结构图
先看一般构造图，了解桥梁各部分结构的具体尺寸和大小。再将总体布置图和构件结构图结合起来，
了解各构件的相互位置和装置尺寸。最后看钢筋结构图。
63
桥位平面图
读取信息： 1、图中注释；
2、桥位处的道路、河 流、地质钻孔、地形地 物；
3、桥梁方位、平面线 形、里程桩号、桥跨布 置、桥梁宽度。
71
主梁钢筋布置图
72
主梁钢筋布置图
73
主梁钢筋布置图
74
桥墩一般构造图
读取信息： ▲立面图 桥墩形状、长度与高度方向的位 置、尺寸和高程。 ▲平面图 桥墩各部分相对位置、形状、长 度与宽度方向尺寸。 ▲侧面图 桥墩各部分相对位置、形状、长 度与宽度方向尺寸。
《工程制图与识图》第十八章 水利工程图
§18.2.1.2 符号：
表示水流方向的箭头
平面图中的指北针
§18.2.2 比例
1.水工图通常采用比例较小。
2.绘制视图时，比例大小的选择，宜根据建筑物的大小及其复杂的程度和图幅 大小而定。
3.建筑物同一部分的几个视图应尽可能地采用同一的比例，在特殊情况下，允许 同一视图中的铅垂方向和水平方向分别采用不同的比例，例如，渠道的纵断面图， 引水隧道的纵断图等。土坝下游立面图
（2）.上游连接段：由上游护坡、上游护底、铺盖、上游 翼墙等组成。其作用主要有三点：一是引导水流平稳进入闸室； 二是防止水流冲刷河床；三是降低渗透水流对水闸的不利影响。
（3）.下游连接段：由下游翼墙、消力池、下游护坡、海 漫、下游护底及防冲槽等组成。
2）视图及表达方法
（1)平面图 （2）立面图 （3)侧面图
§18.1.4 施工图
--按照设计要求，用来指导工程施工的视图统称施工图。 --施工图的内容包括：
(1)施工场地布置图。 (2)基础开挖图。 (3)大体积混凝土分块浇筑图。 (4)流程图等
§18.2 水工图的表达方法
一、视图的选择及配置
--水工图常用的是三视图，即平面图（俯视图）、立面图（正视图）、 侧面图（侧视图）。
总结
1、水利工程综合性强，反映水利工程的图纸包含了水工建筑物、 房屋建筑、道路、机械、电气、管线、水文和工程地质等专业的内容。
2、在画图方面，采用的都是前面所讲的理论和方法，这是各专业 一致的共同基础。
3、水利工程图中的剖视图，与建筑工程、道路工程图中的剖视图 （也称剖面图）含义相同。水工图中的剖面图则类同于建筑工程图和道 路工程图中的断面图 。
2. 坝轴线基准点坐标： A:
所用比例
水利工程识图.
①.一般构造图：形状、尺寸 外部结构尺寸：平面、立面、侧面 内部结构尺寸：剖面、断面
②.钢筋结构图：钢筋样式、钢筋数量表
2).其它要素的表示
绘图比例： 图纸序号和总张数：在每张图纸的右下角标题栏内。 标题栏：
3.5 水利工程识图
(1).识图方法及步骤：
由枢纽布置图到建筑物结构图，由主要建筑物结构图到次要建筑物 结构图，由大轮廓图到小构件图。 读枢纽布置图时，以平面图为主。
2).地物的表示：
枢纽附近的道路、河流、房屋、居民点等地形地物情况等。
3).其它要素的表示
绘图比例： 图纸序号和总张数：在每张图纸的右下角标题栏内。 标题栏：
3.3 枢纽布置图
表示整个枢纽在平面和立面的布置情况。
(1).表示方法
1).水利枢纽各组成部分的表示：
坐标系及指北针：表示方位。 各建筑物的平面布置：表示枢纽各组成部分的位置和形式及相互关系。
读建筑物结构图时，先一般构造图，再钢筋结构图。
3.1 水利工程图的组成
施工图 竣工图
表达施工组织和施工方法，指导施工。 由竣工后实际工程绘制的图样。
工程位置图(灌溉区规划图) 枢纽布置图(总体布置图) 建筑物结构图
3.2 工程位置图
表示工程在整个灌溉区内的地理位置。
(1).表示方法
1).水利枢纽的表示：
坐标系及指北针：表示方位。 枢纽标注：表示枢纽的位置和形式。
2).地物的表示：
枢纽附近的道路、河流、房屋、居民点等地形地物情况等。
3).其它要素的表示
绘图比例： 图纸序号和总张数：在每张图纸的右下角标题栏内。 标题栏：
3.4 建筑物结构图
表示枢纽中某一建筑物的图样：结构布置图、分部和细部构造详图。
②.钢筋结构图：钢筋样式、钢筋数量表
2).其它要素的表示
绘图比例： 图纸序号和总张数：在每张图纸的右下角标题栏内。 标题栏：
3.5 水利工程识图
(1).识图方法及步骤：
由枢纽布置图到建筑物结构图，由主要建筑物结构图到次要建筑物 结构图，由大轮廓图到小构件图。 读枢纽布置图时，以平面图为主。
2).地物的表示：
枢纽附近的道路、河流、房屋、居民点等地形地物情况等。
3).其它要素的表示
绘图比例： 图纸序号和总张数：在每张图纸的右下角标题栏内。 标题栏：
3.3 枢纽布置图
表示整个枢纽在平面和立面的布置情况。
(1).表示方法
1).水利枢纽各组成部分的表示：
坐标系及指北针：表示方位。 各建筑物的平面布置：表示枢纽各组成部分的位置和形式及相互关系。
读建筑物结构图时，先一般构造图，再钢筋结构图。
3.1 水利工程图的组成
施工图 竣工图
表达施工组织和施工方法，指导施工。 由竣工后实际工程绘制的图样。
工程位置图(灌溉区规划图) 枢纽布置图(总体布置图) 建筑物结构图
3.2 工程位置图
表示工程在整个灌溉区内的地理位置。
(1).表示方法
1).水利枢纽的表示：
坐标系及指北针：表示方位。 枢纽标注：表示枢纽的位置和形式。
2).地物的表示：
枢纽附近的道路、河流、房屋、居民点等地形地物情况等。
3).其它要素的表示
绘图比例： 图纸序号和总张数：在每张图纸的右下角标题栏内。 标题栏：
3.4 建筑物结构图
表示枢纽中某一建筑物的图样：结构布置图、分部和细部构造详图。
水利入门必看，水工图识读及绘制技巧！

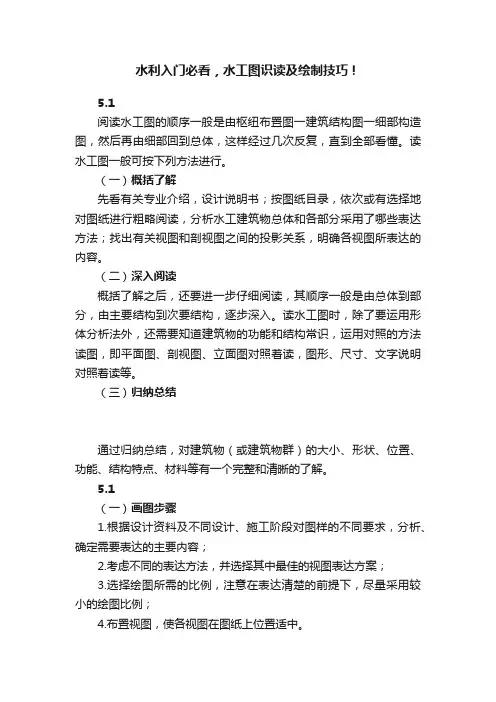

水利入门必看，水工图识读及绘制技巧！5.1阅读水工图的顺序一般是由枢纽布置图一建筑结构图一细部构造图，然后再由细部回到总体，这样经过几次反复，直到全部看懂。
读水工图一般可按下列方法进行。
（一）概括了解先看有关专业介绍，设计说明书；按图纸目录，依次或有选择地对图纸进行粗略阅读，分析水工建筑物总体和各部分采用了哪些表达方法；找出有关视图和剖视图之间的投影关系，明确各视图所表达的内容。
（二）深入阅读概括了解之后，还要进一步仔细阅读，其顺序一般是由总体到部分，由主要结构到次要结构，逐步深入。
读水工图时，除了要运用形体分析法外，还需要知道建筑物的功能和结构常识，运用对照的方法读图，即平面图、剖视图、立面图对照着读，图形、尺寸、文字说明对照着读等。
（三）归纳总结通过归纳总结，对建筑物（或建筑物群）的大小、形状、位置、功能、结构特点、材料等有一个完整和清晰的了解。
5.1（一）画图步骤1.根据设计资料及不同设计、施工阶段对图样的不同要求，分析、确定需要表达的主要内容；2.考虑不同的表达方法，并选择其中最佳的视图表达方案；3.选择绘图所需的比例，注意在表达清楚的前提下，尽量采用较小的绘图比例；4.布置视图，使各视图在图纸上位置适中。
(1)估算各视图所占的图纸幅面；(2)各视图应尽量按投影关系配置。
5.画底稿(1)画各视图的作图基准线，如轴线、中心线、主要轮廓线等；(2)注意绘图顺序，应先画主要部分，再画次要部分，最后画细部结构；先画特征明显的视图，再画其他视图，注意投影规律的应用。
(3)标注尺寸；(4)画建筑材料图例；(5)注写文字说明，填写标题栏；6.检查校对，确定无误或改错后描深图线。
（二）抄绘水工图的方法在制图作业中，常采用抄绘水工图的方法进行基本训练，提高学生读图和绘图的能力。
1.基本要求：在不改变建筑物结构及原图表达方案的前提下，另选比例将原图抄绘在指定图纸上并补绘少量视图、剖视图和断面图。
2.抄绘现读图的关系。
水利工程图
下一页
详图的画法和标注
Shuiligongchengzhitu
当在被放大部分作出索引符号时， 在详图的下方也应注出对应的详图符号， 详图符号用一粗实线圆绘制，直径约为 14mm。在圆的右边用比详图编号小一号 的字注出详图的比例。 用文字注写详图时，被放大的部分 可不作任何标注，如上图中的详图1可注 写为“上游坝脚放大图”，这时原图可不 作任何标注。
下一页
详图的画法和标注
Shuiligongchengzhitu
当采用符号标注时，可在被放大部分用细实 线画出圆圈（圆圈直径视需要而定），并用索 引符号标注局部放大图的编号（分子）和放大 图所在图纸的编号（分母).如详图和被放大的 图样在同一张图纸上，则在下半圆画一水平线。 注:索引符号中的圆圈直径一般为10mm左右， 圆内过圆心画一条水平线；引出线的延长线应 通过圆心。
节目录
基本表达方法
Shuiligongchengzhitu
1、视图的名称和作用
2、视图的配臵
返 回
视图的名称和作用
Shuiligongchengzhitu
（1）平面图 俯视图也称平面图。常见的平面图有 表达单个建筑物的单体平面图和表达一组 建筑物相互位臵关系的总平面图。 （2）立面图 正视图、左视图、右视图、后视图等 称为立面图。人站在上游（下游），面向 建筑物作投射，所得的视图称为上游（下 游）立面图。
（１）多层结构尺寸的注法。
下一页
Shuiligongchengzhitu
（２）均匀分布的相同构件或构造。
返 回
尺寸齐全与重复尺寸
Shuiligongchengzhitu
1、封闭尺寸 若一建筑物长度方向共分为x段，则只 需注出其中x-1段的长度尺寸就够了，但在 水工图中常将各分段的长度尺寸都注出，形 成封闭尺寸。 2、重复尺寸 当表达水工建筑物的视图较多，难以按 投影关系布臵，甚至不能画在同一张图纸上， 或采用了不同的比例绘制，致使看图时不一 找到对应的投影关系，因此允许标注重复尺 寸帮助看图，但应尽量减少不必要的重复尺 寸。
完整版水工识图

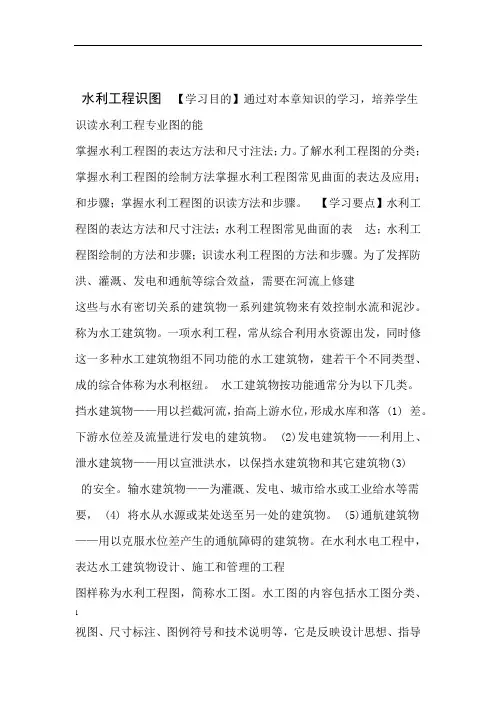

水利工程识图【学习目的】通过对本章知识的学习，培养学生识读水利工程专业图的能掌握水利工程图的表达方法和尺寸注法；力。
了解水利工程图的分类；掌握水利工程图的绘制方法掌握水利工程图常见曲面的表达及应用；和步骤；掌握水利工程图的识读方法和步骤。
【学习要点】水利工程图的表达方法和尺寸注法；水利工程图常见曲面的表达；水利工程图绘制的方法和步骤；识读水利工程图的方法和步骤。
为了发挥防洪、灌溉、发电和通航等综合效益，需要在河流上修建这些与水有密切关系的建筑物一系列建筑物来有效控制水流和泥沙。
称为水工建筑物。
一项水利工程，常从综合利用水资源出发，同时修这一多种水工建筑物组不同功能的水工建筑物，建若干个不同类型、成的综合体称为水利枢纽。
水工建筑物按功能通常分为以下几类。
挡水建筑物——用以拦截河流，抬高上游水位，形成水库和落 (1) 差。
下游水位差及流量进行发电的建筑物。
(2)发电建筑物——利用上、泄水建筑物——用以宣泄洪水，以保挡水建筑物和其它建筑物(3)的安全。
输水建筑物——为灌溉、发电、城市给水或工业给水等需要， (4) 将水从水源或某处送至另一处的建筑物。
(5)通航建筑物——用以克服水位差产生的通航障碍的建筑物。
在水利水电工程中，表达水工建筑物设计、施工和管理的工程图样称为水利工程图，简称水工图。
水工图的内容包括水工图分类、1视图、尺寸标注、图例符号和技术说明等，它是反映设计思想、指导本章将结合水工建筑物的特点介绍有关水工程施工的重要技术资料。
工图的绘制和识读。
2水工图的分类与特点第一节一、水工图的分类水利工程的兴建一般需要经过勘测、规划、设计、施工和竣工验收等几个阶段，每个阶段都要绘制相应的图样。
勘测、调查工作是为可行性研究、设计和施工收集资料，提供依据，此阶段要画出地形可行性研究和初步设计的主要任务是确定工程的图和工程地质图等。
位置、规模、枢纽的布置及各建筑物的形式和主要尺寸，提出工程概包括流域规划图、灌区(算，报上级审批，此阶段要画出工程位置图技术设计和施工设计阶段是通过详细计算，枢纽布置图。
水利工程识图与制图课程标准

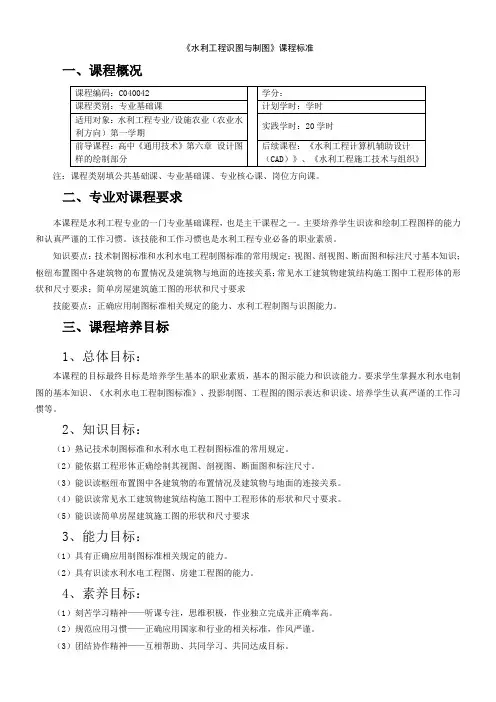

《水利工程识图与制图》课程标准一、课程概况注：课程类别填公共基础课、专业基础课、专业核心课、岗位方向课。
二、专业对课程要求本课程是水利工程专业的一门专业基础课程，也是主干课程之一。
主要培养学生识读和绘制工程图样的能力和认真严谨的工作习惯。
该技能和工作习惯也是水利工程专业必备的职业素质。
知识要点：技术制图标准和水利水电工程制图标准的常用规定；视图、剖视图、断面图和标注尺寸基本知识；枢纽布置图中各建筑物的布置情况及建筑物与地面的连接关系；常见水工建筑物建筑结构施工图中工程形体的形状和尺寸要求；简单房屋建筑施工图的形状和尺寸要求技能要点：正确应用制图标准相关规定的能力、水利工程制图与识图能力。
三、课程培养目标1、总体目标：本课程的目标最终目标是培养学生基本的职业素质，基本的图示能力和识读能力。
要求学生掌握水利水电制图的基本知识、《水利水电工程制图标准》、投影制图、工程图的图示表达和识读、培养学生认真严谨的工作习惯等。
2、知识目标：（1）熟记技术制图标准和水利水电工程制图标准的常用规定。
（2）能依据工程形体正确绘制其视图、剖视图、断面图和标注尺寸。
（3）能识读枢纽布置图中各建筑物的布置情况及建筑物与地面的连接关系。
（4）能识读常见水工建筑物建筑结构施工图中工程形体的形状和尺寸要求。
（5）能识读简单房屋建筑施工图的形状和尺寸要求3、能力目标：（1）具有正确应用制图标准相关规定的能力。
（2）具有识读水利水电工程图、房建工程图的能力。
4、素养目标：（1）刻苦学习精神——听课专注，思维积极，作业独立完成并正确率高。
（2）规范应用习惯——正确应用国家和行业的相关标准，作风严谨。
（3）团结协作精神——互相帮助、共同学习、共同达成目标。
（4）诚实守信品格——遵守纪律、正确做事，做正确的事。
四、课程设计思路课程设计的基本思路是在进行课程开发时，首先建立课程团队。
由课程负责人、企业专家、课程教学骨干教师构成的课程团队，统筹课程建设的全面工作，共同完成以下关键性工作：（１）以职业能力培养为重点，制定体现就业需求的课程标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.1 水利工程图的组成
施工图 竣工图
表达施工组织和施工方法，指导施工。 由竣工后实际工程绘制的图样。
工程位置图(灌溉区规划图) 枢纽布置图(总体布置图) 建筑物结构图
3.2 工程位置图(P239图20-3)
表示工程在整个灌溉区内的地理位置。
(1).表示方法
1).水利枢纽的表示：
坐标系及指北针：表示方位。 枢纽标注：表示枢纽的位置和形式。
2).地物的表示：
枢纽附近的道路、河流、房屋、居民点等地形地物情况等。
3).其它要素的表示
绘图比例： 图纸序号和总张数：在每张图纸的右下角标题栏内。 标题栏：
3.4 建筑物结构图
表示枢纽中某一建筑物的图样：结构布置图、分部和细部构造详图。
(1).表示方法
1).建筑物的表示：
各建筑物的结构形状、尺寸、材料；建筑物各分部和细部构造、尺 寸、材料；工程地质情况；与地基的连接方式；相邻建筑物的连接 方式；附属设备的位置；建筑物的工作条件。 ①.一般构造图：形状、尺寸 外部结构尺寸：平面、立面、侧面
2).地物的表示：
枢纽附近的道路、河流、房屋、居民点等地形地物情况等。
3).其它要素的表示
绘图比例：
图纸序号和总张数：在每张图纸的右下角标题栏内。 标题栏：
3.3 枢纽布置图
表示整个枢纽在平面和立面的布置情况。
(1).表示方法
1).水利枢纽各组成部分的表示：
坐标系及指北针：表示方位。 各建筑物的平面布置：表示枢纽、断面 ②.钢筋结构图：钢筋样式、钢筋数量表
2).其它要素的表示
绘图比例： 图纸序号和总张数：在每张图纸的右下角标题栏内。 标题栏：
3.5 水利工程识图
(1).识图方法及步骤：
由枢纽布置图到建筑物结构图，由主要建筑物结构图到次要建筑物 结构图，由大轮廓图到小构件图。 读枢纽布置图时，以平面图为主。 读建筑物结构图时，先一般构造图，再钢筋结构图。
施工图 竣工图
表达施工组织和施工方法，指导施工。 由竣工后实际工程绘制的图样。
工程位置图(灌溉区规划图) 枢纽布置图(总体布置图) 建筑物结构图
3.2 工程位置图(P239图20-3)
表示工程在整个灌溉区内的地理位置。
(1).表示方法
1).水利枢纽的表示：
坐标系及指北针：表示方位。 枢纽标注：表示枢纽的位置和形式。
2).地物的表示：
枢纽附近的道路、河流、房屋、居民点等地形地物情况等。
3).其它要素的表示
绘图比例： 图纸序号和总张数：在每张图纸的右下角标题栏内。 标题栏：
3.4 建筑物结构图
表示枢纽中某一建筑物的图样：结构布置图、分部和细部构造详图。
(1).表示方法
1).建筑物的表示：
各建筑物的结构形状、尺寸、材料；建筑物各分部和细部构造、尺 寸、材料；工程地质情况；与地基的连接方式；相邻建筑物的连接 方式；附属设备的位置；建筑物的工作条件。 ①.一般构造图：形状、尺寸 外部结构尺寸：平面、立面、侧面
2).地物的表示：
枢纽附近的道路、河流、房屋、居民点等地形地物情况等。
3).其它要素的表示
绘图比例：
图纸序号和总张数：在每张图纸的右下角标题栏内。 标题栏：
3.3 枢纽布置图
表示整个枢纽在平面和立面的布置情况。
(1).表示方法
1).水利枢纽各组成部分的表示：
坐标系及指北针：表示方位。 各建筑物的平面布置：表示枢纽、断面 ②.钢筋结构图：钢筋样式、钢筋数量表
2).其它要素的表示
绘图比例： 图纸序号和总张数：在每张图纸的右下角标题栏内。 标题栏：
3.5 水利工程识图
(1).识图方法及步骤：
由枢纽布置图到建筑物结构图，由主要建筑物结构图到次要建筑物 结构图，由大轮廓图到小构件图。 读枢纽布置图时，以平面图为主。 读建筑物结构图时，先一般构造图，再钢筋结构图。
