详图的画法和标注
当在被放大部分作出索引符号时， 在详图的下方也应注出对应的详图符号， 详图符号用一粗实线圆绘制，直径约为 14mm。在圆的右边用比详图编号小一号 的字注出详图的比例。
用文字注写详图时，被放大的部分
可不作任何标注，如上图中的详图1可注
写为“上游坝脚放大图”，这时原图可不
作任何标注。
16
返回
视图的名称和作用
（1）平面图
俯视图也称平面图。常见的平面图有 表达单个建筑物的单体平面图和表达一组 建筑物相互位置关系的总平面图。
（2）立面图
正视图、左视图、右视图、后视图等 称为立面图。人站在上游（下游），面向 建筑物作投射，所得的视图称为上游（下 游）立面图。
17
下一页
视图的名称和作用
水闸是防洪、排涝、灌溉等方面应 用很广的一种水工建筑物。通过闸门 的启闭，可使水闸具有泄水和挡水的 双重作用。改变闸门的开启高度，可 以起到控制水位和调节流量的作用。
水闸由三部分组成，上游段的作用
是引导水流平顺地进入闸室，并保护
上游河岸及河床不受冲刷，一般包括
上游齿墙，铺盖、上
59
下一页
游翼墙及两岸护坡等。闸室段起控制 水流的作用。它包括闸门、闸墩、闸 底板，以及在闸墩上设置的交通桥、 工作桥和闸门启闭设备等。下游段的 作用是均匀地扩散水流，消除水流能 量，防止冲刷河岸及河床，其包括消 力池、海漫、下游防冲槽、下游翼墙 及两岸护坡等。
四、非圆曲线尺寸的注法
标注非圆曲线尺寸时，一般用非圆曲线上各点的坐标值表示。
带坐标尺寸注法
不带坐标尺寸注法
45
曲线的尺寸注法
46
返回
简化注法
（１）多层结构尺寸的注法。
下一页
详图的画法和标注
当在被放大部分作出索引符号时， 在详图的下方也应注出对应的详图符号， 详图符号用一粗实线圆绘制，直径约为 14mm。在圆的右边用比详图编号小一号 的字注出详图的比例。
用文字注写详图时，被放大的部分
可不作任何标注，如上图中的详图1可注
写为“上游坝脚放大图”，这时原图可不
作任何标注。
16
返回
视图的名称和作用
（1）平面图
俯视图也称平面图。常见的平面图有 表达单个建筑物的单体平面图和表达一组 建筑物相互位置关系的总平面图。
（2）立面图
正视图、左视图、右视图、后视图等 称为立面图。人站在上游（下游），面向 建筑物作投射，所得的视图称为上游（下 游）立面图。
17
下一页
视图的名称和作用
水闸是防洪、排涝、灌溉等方面应 用很广的一种水工建筑物。通过闸门 的启闭，可使水闸具有泄水和挡水的 双重作用。改变闸门的开启高度，可 以起到控制水位和调节流量的作用。
水闸由三部分组成，上游段的作用
是引导水流平顺地进入闸室，并保护
上游河岸及河床不受冲刷，一般包括
上游齿墙，铺盖、上
59
下一页
游翼墙及两岸护坡等。闸室段起控制 水流的作用。它包括闸门、闸墩、闸 底板，以及在闸墩上设置的交通桥、 工作桥和闸门启闭设备等。下游段的 作用是均匀地扩散水流，消除水流能 量，防止冲刷河岸及河床，其包括消 力池、海漫、下游防冲槽、下游翼墙 及两岸护坡等。
四、非圆曲线尺寸的注法
标注非圆曲线尺寸时，一般用非圆曲线上各点的坐标值表示。
带坐标尺寸注法
不带坐标尺寸注法
45
曲线的尺寸注法
46
返回
简化注法
（１）多层结构尺寸的注法。
给水排水工程图讲解-看范例快速识图给水排水工程图共82页文档
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
1、不要轻言放弃，否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
给水排水工程图讲解-看范例快速识图给 4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。 水排水工程图
水电工快速学会看给排水图

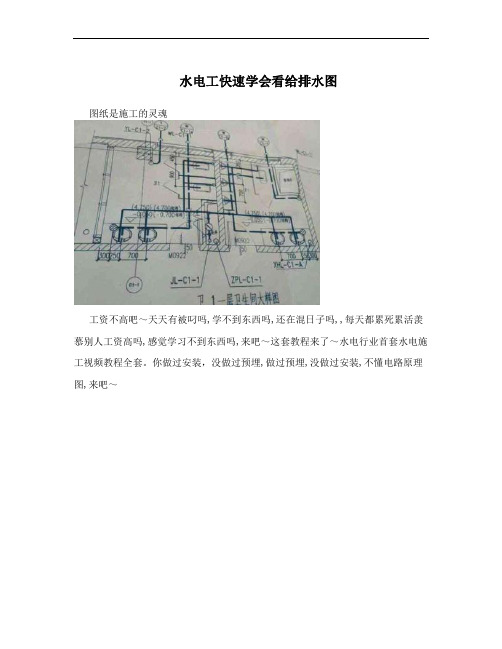

水电工快速学会看给排水图图纸是施工的灵魂工资不高吧～天天有被叼吗,学不到东西吗,还在混日子吗,,每天都累死累活羡慕别人工资高吗,感觉学习不到东西吗,来吧～这套教程来了～水电行业首套水电施工视频教程全套。
你做过安装，没做过预埋,做过预埋,没做过安装,不懂电路原理图,来吧～大家有没有看到图中中标有多少跟线～在这里给大家的答案是有的～你们可以看到图中画斜杆标出来一个:2字的大家看到没有～在代表多少根线.而那套视频详细地介绍了看图中～每个图中的小标识都讲得明明白白～让大家学会看图纸～看图纸施工～不要以为图中的标出来的东西没有～其实每个都有它表达的用处～而视频教程就带领大家从预埋到安装～让你不必在工地上混日子～学了几年才学到个皮毛～工资永远都是那么低～匆匆几年～青春浪费～现在介绍下视频教程20G以上压缩包的水电部分目录1:这套视频的忧势水电识图篇1:为什么要学会看图纸 2:学会看图纸3:图例4:系统图5:电路图6:动力图7:排给水图8:弱电图9:防雷图10:施工图纸设计CAD 看图纸施工预埋篇1:预埋注意事项2:认识预埋工具3:预埋之板面定位4:预埋之绑剪力墙5:预埋之布线管6:预埋之给水管施压7:预埋之防雷烧焊8:预埋后期测通看图纸水电安装篇1:二次配管2:开槽3:二次预埋盒子，配电箱，等电位联结端子箱4:安装桥架，桥架弯头制作方法全 5:看图纸放线以及线的规格大小 6:认识简单的电路图，以及电路原理(详细讲解)7:看图纸放线8:看图纸安装灯具以及插座面板等 9:看图纸配电箱接法与规则 10:弱电安装11:给水排水的安装，测试 12:通电测试13:测试遇到的问题小结分析看图例看下给排水图从上面这图我们可以到了DN15，DN20的给水管子在给排水中，DN代表的就是管子的大小还可看出标高那么JL代表的是什么这个教程文档都有意思就是给水立管那么好介绍了部分视频的目录那么介绍下17本水电电子书的目录。
PDF格式的那套视频目录大家都看见了～而这套视频的配套送的资料是十七本水电施工电子书和十几篇文档～电子书目录:第一本 : 水电电气施工员手册pdf第二本:水电给排水卫生设备安装图集pdf第三本:水电给水排水标准图集 pdf第四本:水电安装工程施工员手册pdf第五本:弱电之从零开始学弱电电工技术pdf第六本:电工电气线路与设备故障检修600例pdf第七本:电力、电气、继电保护电工专业资料pdf第八本:水电施工电气简图用图形符号使用手册.pdf第九本:建筑防雷、接地设计与安装.pdf第十本:建筑水电给水交联聚乙烯管、聚丙烯管安装图.pdf第十一本:水电建筑排水用硬聚氯乙烯(PVC,U)管道安装.pdf第十二本:水电施工热水机组选用与安装.PDF第十三本:水电施工安装维修手册.pdf第十四本:水电室外给水管道附属构筑物.pdf第十五本:水电施工卫生设备安装.pdf第十六本:水电施工硬聚氯乙烯给水管安装图.pdf第十七本:水电施工硬聚氯乙烯雨落水管安装图.pdf几十篇文档～加一个在线更新的工程报价软件～现在马上行动联系客服:压缩包版“40多个视频+17本电子书+十几篇文档只要50～活动结束恢复299～U盘光碟版更有优惠图中有客服了有努力奋斗的朋友就赶紧联系。

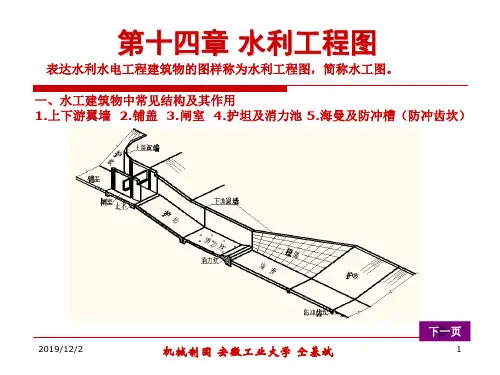

工程制图第十四章水利工程图
机械制图 安徽工业大学 仝基斌
11
4、复合剖视图
2019/12/2
机械制图 安徽工业大学 仝基斌
12
5、分层画法
2019/12/2
机械制图 安徽工业大学 仝基斌
下一页
13
6、拆卸画法
2019/12/2
机械制图 安徽工业大学 仝基斌
14
7、假想画法
2019/12/2
机械制图 安徽工业大学 仝基斌
3、详图：细部构造间的定位尺寸、结构图中 未标注的详细尺寸
2019/12/2
机械制图 安徽工业大学 仝基斌
27
七、水工图中线性尺寸标注的特点
1、封闭尺寸（水工图要求标注封闭尺寸） 2、重复尺寸（水工图可标注重复尺寸）
3、对称结构尺寸标注
4、尺寸标注的合理性
2019/12/2
机械制图 安徽工业大学 仝基斌
28
八、水工图的绘制
1、了解工程建筑概况、设计参数、结构特点
2、定视图表达方案 3、定比例和布图 4、用细实线打底稿 5、检查加深、标符号 6、标尺寸、填标题栏
2019/12/2
机械制图 安徽工业大学 仝基斌
29
2019/12/2
机械制图 安徽工业大学 仝基斌
30
2019/12/2
机械制图 安徽工业大学 仝基斌
24
（2）数学表达式和列表结合标注曲线尺寸
2019/12/2
机械制图 安徽工业大学 仝基斌
25
（3）坐标法标注曲线尺寸
2019/12/2
机械制图 安徽工业大学 仝基斌
26
六、不同类型水工图尺寸标注
1、枢纽布置图：基准点、高程、主要轮廓尺寸。
2、结构图：建筑物总体尺寸、结构物定形和 定位尺寸、相对位置尺寸。
水利水电识图解析
(1)比例小。 (2)详图多。 (3)断面图多。 (4)图例符号多。 (5)考虑水的影响。 (6)考虑土的影响。
三 水工图的表达方法
三 水工图的表达方法
学习水工图必须掌握水工图的表达方法。水工图的表 达方法分为两类：基本表达方法和特殊表达方法。 一、基本表达方法 (一)视图的名称和作用 (1)平面图 在水工图中，平面图（即俯视图）是基本视图。平面 图分表达单个建筑物的平面图及表达水利枢纽的总平 面图（枢纽布置图）。表达单个建筑物的平面图主要 表明建筑物的平面布置，水平投影的形状、大小及各 部分的相互位置关系、主要部位的标高等。
三 水工图的表达方法
(3)剖视图 在水工图中，剖切平面平行于建筑物轴线或顺 河流流向时所得的视图，称为纵剖视图，如图 8-9所示A-A。剖切平面垂直于建筑物轴线或河 流流向时所得的视图，称为横剖视图，如图89所示B-B和C-C。剖视图主要表达建筑物的内 部结构形状及相对位置关系，表达建筑物的高 度尺寸及特征水位，表达地形、地质情况及建 筑材料。
V（正立投影面）
Z
（侧立投影面）
V
Z
X
O
X W
W
H H（水平投影面） Y
Y
一 概 述
三视图基础
正投影三视图是我国制图基本规则，建筑、交通、水利、 机械等领域均采用这一体系。主视图为正面投影，左视 图为向左投影，俯视图为向下投影。
一 概 述
水工建筑物
一项水利工程，常从综合利用水资源出发，同时修建若干个不同类 型、不同功能的水工建筑物，这一多种水工建筑物组成的综合体称 为水利枢纽。水工建筑物按功能通常分为以下几类。 (1)挡水建筑物——用以拦截河流，抬高上游水位，形成水库和落差。 (2)发电建筑物——利用上、下游水位差及流量进行发电的建筑物。 (3)泄水建筑物——用以宣泄洪水，以保挡水建筑物和其它建筑物的 安全。 (4)输水建筑物——为灌溉、发电、城市给水或工业给水等需要，将 水从水源或某处送至另一处的建筑物。 (5)通航建筑物——用以克服水位差产生的通航障碍的建筑物。

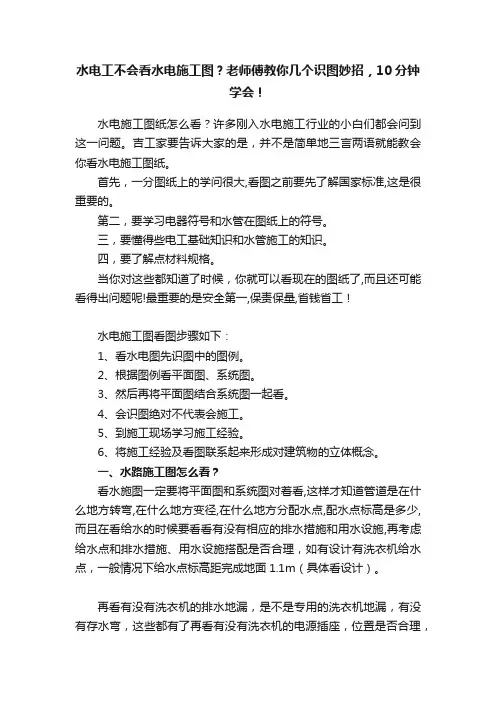

水电工不会看水电施工图？老师傅教你几个识图妙招，10分钟学会！
水电工不会看水电施工图？老师傅教你几个识图妙招，10分钟学会！水电施工图纸怎么看？许多刚入水电施工行业的小白们都会问到这一问题。
吉工家要告诉大家的是，并不是简单地三言两语就能教会你看水电施工图纸。
首先，一分图纸上的学问很大,看图之前要先了解国家标准,这是很重要的。
第二，要学习电器符号和水管在图纸上的符号。
三，要懂得些电工基础知识和水管施工的知识。
四，要了解点材料规格。
当你对这些都知道了时候，你就可以看现在的图纸了,而且还可能看得出问题呢!最重要的是安全第一,保责保量,省钱省工！水电施工图看图步骤如下：1、看水电图先识图中的图例。
2、根据图例看平面图、系统图。
3、然后再将平面图结合系统图一起看。
4、会识图绝对不代表会施工。
5、到施工现场学习施工经验。
6、将施工经验及看图联系起来形成对建筑物的立体概念。
一、水路施工图怎么看？看水施图一定要将平面图和系统图对着看,这样才知道管道是在什么地方转弯,在什么地方变径,在什么地方分配水点,配水点标高是多少,而且在看给水的时候要看看有没有相应的排水措施和用水设施,再考虑给水点和排水措施、用水设施搭配是否合理，如有设计有洗衣机给水点，一般情况下给水点标高距完成地面1.1m（具体看设计）。
再看有没有洗衣机的排水地漏，是不是专用的洗衣机地漏，有没有存水弯，这些都有了再看有没有洗衣机的电源插座，位置是否合理，插座安全高度、安全措施有没有。
看水施图一定要有很强的空间立体感，要达到感觉自己就站在房间里，在跟着管道走。
二、电路施工图怎么看？看电施图就先看说明，插座安装高度是多少，高度达的到安全要求否，配电箱安装位置什么地方，负荷是多少，合理否，空开大小合理否，出线的保护管是多大，电线的搭配合理否，电线与用电设备的搭配是否合理，线管敷设方式是怎么样的。
在防雷接地上就看引下线位置《接地图》与《防雷图》引下线位置是否对应，如不对应那又在什么地方转换，防雷属几级防雷，避雷网大小是否在规范范围内，引下线材质，大小、钢筋搭接材料材质、规格，更要紧的是高层有没有防侧击雷的均压环，卫生间局部等电位，还有接地土壤的接地效果，当地水位，地质状况。

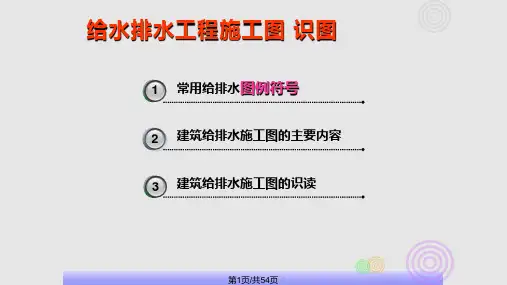

给水排水工程施工图识图 建筑设备工程ZPPT课件
第18页/共54页
平面布置图
一张平面图上可以绘制几种类型的管道，一般来说 给水和排水管道可以在一起绘制（使用不同线型表 示）。若图纸管线复杂，也可以分别绘制，以图纸能 清楚地表达设计意图而图纸数量又很少为原则。
建筑内部给排水，以选用的给水方式来确定平面布置图的张数。底层 及地下室必绘；顶层若有高位水箱等设备，也必须单独绘出。建筑中间各层， 如卫生设备或用水设备的种类、数量和位置都相同，绘一张标准层平面布置 图即可；否则，应逐层绘制。
第11页/共54页
图1.6-7 给水引入（排水排出）管编号表示方法
第12页/共54页
从左到右，从上到下依次编号
图1.6-8 立管编号表示方法 ？L— n 表示第n根 ？水立管 L 表示管线管路； J—给水、P—排水（W—污水，F—废水，Y—雨水）；
R—热水；X / XH—消防；ZP—自动喷淋；
第13页/共54页
平面图内给排水的管线均用稍比土建 “粗”的线型 表示。
第2页/共54页
2.标高
室内工程应标注相对标高；室外工程应标注绝对标高；
当无绝对标高资料时，可标注相对标高，但应与总图 专业一致。
下列部位应标注标高： 沟渠和重力流管道的起讫点、转角点、连接点、
变尺寸（管径）点及交叉点； 压力流管道中的标高控制点；管道穿外墙、剪力
当设计均用公称直径DN表示管径时，应用公称直径DN与相 应产品规格对照表（如英寸）。
第9页/共54页
管径表示
管径的标注方法应符合下列规定： （1） 单根管道时，管径应按图1.6-5所示的方式标注。 （2） 多根管道时，管径应按图1.6-6所示的方式标注。
图1.6-5 单管管径表示法
图1.6-6 多管管径表示法
平面布置图
一张平面图上可以绘制几种类型的管道，一般来说 给水和排水管道可以在一起绘制（使用不同线型表 示）。若图纸管线复杂，也可以分别绘制，以图纸能 清楚地表达设计意图而图纸数量又很少为原则。
建筑内部给排水，以选用的给水方式来确定平面布置图的张数。底层 及地下室必绘；顶层若有高位水箱等设备，也必须单独绘出。建筑中间各层， 如卫生设备或用水设备的种类、数量和位置都相同，绘一张标准层平面布置 图即可；否则，应逐层绘制。
第11页/共54页
图1.6-7 给水引入（排水排出）管编号表示方法
第12页/共54页
从左到右，从上到下依次编号
图1.6-8 立管编号表示方法 ？L— n 表示第n根 ？水立管 L 表示管线管路； J—给水、P—排水（W—污水，F—废水，Y—雨水）；
R—热水；X / XH—消防；ZP—自动喷淋；
第13页/共54页
平面图内给排水的管线均用稍比土建 “粗”的线型 表示。
第2页/共54页
2.标高
室内工程应标注相对标高；室外工程应标注绝对标高；
当无绝对标高资料时，可标注相对标高，但应与总图 专业一致。
下列部位应标注标高： 沟渠和重力流管道的起讫点、转角点、连接点、
变尺寸（管径）点及交叉点； 压力流管道中的标高控制点；管道穿外墙、剪力
当设计均用公称直径DN表示管径时，应用公称直径DN与相 应产品规格对照表（如英寸）。
第9页/共54页
管径表示
管径的标注方法应符合下列规定： （1） 单根管道时，管径应按图1.6-5所示的方式标注。 （2） 多根管道时，管径应按图1.6-6所示的方式标注。
图1.6-5 单管管径表示法
图1.6-6 多管管径表示法
水利水电识图
(八)缝线的画法 在绘制水工图时， 为了清晰地表达建 筑物中的各种缝线， 如伸缩缝、沉陷缝、 施工缝和材料分界 缝等，无论缝线两 边的表面是否在同 一平面内，在绘图 时这些缝线按轮廓 线处理，规定用粗 实线绘制。
三 水工图的表达方法
九)示意画法 在规划示意图中， 各种建筑物是采用 符号和平面图例在 图中相应部位示意 表示。这种画法虽 然不能表示结构的 详细情况，但能表 示出它的位置、类 型和作用。常见的 水工建筑物平面图 例如表8-1所示
三 水工图的表达方法
(3)剖视图 在水工图中，剖切平面平行于建筑物轴线或顺 河流流向时所得的视图，称为纵剖视图，如图 8-9所示A-A。剖切平面垂直于建筑物轴线或河 流流向时所得的视图，称为横剖视图，如图89所示B-B和C-C。剖视图主要表达建筑物的内 部结构形状及相对位置关系，表达建筑物的高 度尺寸及特征水位，表达地形、地质情况及建 筑材料。
五 水工图的尺寸注法
五 水工图的尺寸注法
三、平面尺寸的注法 水工建筑物建造在地面上，通常是根据测量坐标系来确 定各个建筑物在地面上的位置。这里主要介绍平面布置图 中的尺寸基准水利枢纽中各个水工建筑物在地面上的位置 是以所选定的基准点或基准线进行放样定位的，基准点的 平面位置是根据测量坐标来确定的，两个基准点相连即确 定了基准线的平面位置。 建筑物在长度或宽度方向若为对称形状，则以对称轴线 为尺寸基准。若建筑物某一方向无对称轴线时，则以建筑 物的主要结构端面为基准。
一 概 述
水利工程图
在水利水电工程中，表达水工建筑物设计、施工和 管理的工程图样称为水利工程图，简称水工图。水 工图的内容包括水工图分类、视图、尺寸标注、图 例符号和技术说明等，它是反映设计思想、指导工 程施工的重要技术资料。本章将结合水工建筑物的 特点介绍有关水工图的绘制和识读。
三 水工图的表达方法
九)示意画法 在规划示意图中， 各种建筑物是采用 符号和平面图例在 图中相应部位示意 表示。这种画法虽 然不能表示结构的 详细情况，但能表 示出它的位置、类 型和作用。常见的 水工建筑物平面图 例如表8-1所示
三 水工图的表达方法
(3)剖视图 在水工图中，剖切平面平行于建筑物轴线或顺 河流流向时所得的视图，称为纵剖视图，如图 8-9所示A-A。剖切平面垂直于建筑物轴线或河 流流向时所得的视图，称为横剖视图，如图89所示B-B和C-C。剖视图主要表达建筑物的内 部结构形状及相对位置关系，表达建筑物的高 度尺寸及特征水位，表达地形、地质情况及建 筑材料。
五 水工图的尺寸注法
五 水工图的尺寸注法
三、平面尺寸的注法 水工建筑物建造在地面上，通常是根据测量坐标系来确 定各个建筑物在地面上的位置。这里主要介绍平面布置图 中的尺寸基准水利枢纽中各个水工建筑物在地面上的位置 是以所选定的基准点或基准线进行放样定位的，基准点的 平面位置是根据测量坐标来确定的，两个基准点相连即确 定了基准线的平面位置。 建筑物在长度或宽度方向若为对称形状，则以对称轴线 为尺寸基准。若建筑物某一方向无对称轴线时，则以建筑 物的主要结构端面为基准。
一 概 述
水利工程图
在水利水电工程中，表达水工建筑物设计、施工和 管理的工程图样称为水利工程图，简称水工图。水 工图的内容包括水工图分类、视图、尺寸标注、图 例符号和技术说明等，它是反映设计思想、指导工 程施工的重要技术资料。本章将结合水工建筑物的 特点介绍有关水工图的绘制和识读。
水利工程识图
（4）排水闸 排水闸一般修在江河沿岸排水渠 道末端，用以排除江、河两岸低洼地区的渍水 及防止江、河洪水倒灌，有时还要发挥蓄水和 引水的作用。故排水闸闸底高程常较低而闸身 较高且具有双向承受水头作用的特点。
（5）挡潮闸 沿海河道，由于潮水的顶托，夏 秋雨季排水受阻，下游沿岸容易内涝；春秋旱 季，易使两岸土地盐碱化。且河中淡水容易白 白流失。为了挡潮、排水和蓄淡的目的，在海 口河道上建闸，称为挡潮闸。挡潮闸也具有双 向承受水头作用的特点。
拱坝是一个高次超静定结构，当发生超 载或坝体某一部位产生局部裂缝时，坝 体的梁作用和拱作用将自行调整，梁向 荷载和拱向荷载将发生部分转移，坝体 应力将出现重分配，原来低应力部位将 承担增大的应力，原来高应力部分的应 力不再增长，裂缝可能停止发展甚至闭 合。
拱坝坝体轻韧、富有弹性，依靠岩基对地震动 能的吸收，会引起有利的坝体应力重分布，因 而只要基岩稳定，其抗震能力较强。在工程实 践中，至今尚未发现有拱坝因地震而破坏或失 事，例如意大利的卢美(Lumie)双曲拱坝(高 136m)， 1975年5月6日经历了烈度为8～9度的 地震，实测地震加速度为0．44g，但坝体安全 无损。所以，拱坝一种安全性较高的坝型。
⑶效益大，对环境影响也大。
物理影响：淤积和冲刷（坝前淤积、下游冲 刷）；水文状态变化（水库蓄水造成地下水水 位变化）；水质变化（改善水质，要注意防止 污染）；气候变化（增湿）；诱发地震
生物影响：渔业有利，但妨碍鱼类洄游。生物 灭绝。
对人类影响：水利工程，特别是大型水利枢纽 的兴建，对国民经济，改善人民生活具有重要 意义，对美化环境也将起到重要作用。尼罗河、 三门峡
2）节制闸 节制闸一般横跨干、支渠修建，且位 于支、斗渠分水口下游，用以控制水位、流量， 满足支、斗渠引水时对水位、流量的要求。修建 在河道上的节制闸又叫拦河闸。枯水时期利用闸 门拦蓄水量，抬高闸上水位，调节流量；洪水时 期则打开闸门，宣泄洪水。
（5）挡潮闸 沿海河道，由于潮水的顶托，夏 秋雨季排水受阻，下游沿岸容易内涝；春秋旱 季，易使两岸土地盐碱化。且河中淡水容易白 白流失。为了挡潮、排水和蓄淡的目的，在海 口河道上建闸，称为挡潮闸。挡潮闸也具有双 向承受水头作用的特点。
拱坝是一个高次超静定结构，当发生超 载或坝体某一部位产生局部裂缝时，坝 体的梁作用和拱作用将自行调整，梁向 荷载和拱向荷载将发生部分转移，坝体 应力将出现重分配，原来低应力部位将 承担增大的应力，原来高应力部分的应 力不再增长，裂缝可能停止发展甚至闭 合。
拱坝坝体轻韧、富有弹性，依靠岩基对地震动 能的吸收，会引起有利的坝体应力重分布，因 而只要基岩稳定，其抗震能力较强。在工程实 践中，至今尚未发现有拱坝因地震而破坏或失 事，例如意大利的卢美(Lumie)双曲拱坝(高 136m)， 1975年5月6日经历了烈度为8～9度的 地震，实测地震加速度为0．44g，但坝体安全 无损。所以，拱坝一种安全性较高的坝型。
⑶效益大，对环境影响也大。
物理影响：淤积和冲刷（坝前淤积、下游冲 刷）；水文状态变化（水库蓄水造成地下水水 位变化）；水质变化（改善水质，要注意防止 污染）；气候变化（增湿）；诱发地震
生物影响：渔业有利，但妨碍鱼类洄游。生物 灭绝。
对人类影响：水利工程，特别是大型水利枢纽 的兴建，对国民经济，改善人民生活具有重要 意义，对美化环境也将起到重要作用。尼罗河、 三门峡
2）节制闸 节制闸一般横跨干、支渠修建，且位 于支、斗渠分水口下游，用以控制水位、流量， 满足支、斗渠引水时对水位、流量的要求。修建 在河道上的节制闸又叫拦河闸。枯水时期利用闸 门拦蓄水量，抬高闸上水位，调节流量；洪水时 期则打开闸门，宣泄洪水。
工程制图水利工程图共33页
45、法律的制定是为了保证每一个人 自由发 挥自己 的才能 ，而不 是为了 束缚他 的才能 。—— 罗伯斯 庇尔
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃
END
工程制图水利工程图
41、实际上，我们想要的不是针对犯 罪的法 律，而 是针对 疯狂的 法律。 ——马 克·吐温 42、法律的力量应当跟随着公民，就 像影子 跟随着 身体一 样。— —贝卡 利亚 43、法律和制度必须跟上人类思想进 步。— —杰弗 逊 4、人类受制于法律，法律受制于情 理。— —托·富 勒
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃
END
工程制图水利工程图
41、实际上，我们想要的不是针对犯 罪的法 律，而 是针对 疯狂的 法律。 ——马 克·吐温 42、法律的力量应当跟随着公民，就 像影子 跟随着 身体一 样。— —贝卡 利亚 43、法律和制度必须跟上人类思想进 步。— —杰弗 逊 4、人类受制于法律，法律受制于情 理。— —托·富 勒
