PMC-651T配电变压器保护测控装置使用说明书_V1.4_20090730

  • 格式：doc
  • 大小：4.61 MB
  • 文档页数：37

PMC-651T配电变压器保护测控装置操作使用说明书（V1.4版）深圳市中电电力技术有限公司2009年7月20日目录1装置简介 (1)1.1概述 (1)1.2产品特点 (1)1.3基本功能 (1)2技术指标 (2)2.1工作环境条件 (2)2.2额定参数 (2)2.3准确度 (2)2.4遥信分辨率 (3)2.5过载能力 (3)2.6继电器输出 (3)2.7开关量输入 (3)2.8电气绝缘性能 (4)2.9机械性能 (4)2.10电磁兼容性能 (4)3功能说明 (5)3.1保护功能 (5)3.1.1瞬时电流速断 (5)3.1.2复合电压元件 (5)3.1.3限时电流速断 (5)3.1.4过流保护（两段一时限） (5)3.1.5反时限过流 (5)3.1.6过负荷保护 (6)3.1.7负序过流 (6)3.1.8零序过流保护（两段一时限） (6)3.1.9低侧零序过流（两段一时限） (7)3.1.10绝缘监视 (7)3.1.11TV断线 (7)3.1.12控制回路异常 (7)3.2开入量配置 (7)3.3测量监视功能 (8)3.3.1测量数据 (8)3.3.2保护数据 (8)3.3.3计量数据 (9)3.3.4遥信功能 (9)3.3.5AI/AO (9)3.4控制功能 (10)3.5通讯功能 (10)3.6记录功能 (10)3.6.1事件记录 (10)3.6.2故障录波记录 (11)3.7谐波分析功能 (12)4操作使用说明 (12)4.1按键操作 (12)4.2信号指示灯 (12)4.3装置上电 (12)4.4默认显示 (13)4.5事件报告显示 (13)4.6显示说明 (13)4.6.1数据查询 (14)4.6.2定值查询 (14)4.6.3定值管理 (14)4.6.4报告管理 (17)4.6.5谐波分析 (18)4.6.6装置维护 (19)4.6.7装置调试 (19)4.6.8定值清单 (19)5安装调试说明 (23)5.1安装 (23)5.1.1装置安装图 (23)5.1.2背板端子布置 (24)5.2通电试验 (27)5.3投运前调试 (27)5.4装置故障分析 (27)6接线原理图 (29)6.1装置接线原理图 (29)6.2操作回路原理图 (31)7售后服务承诺 (33)7.1装置升级 (33)7.2质保范围 (33)8附录1：手册变更信息 (34)1装置简介1.1概述PMC-651T是深圳市中电电力技术有限公司精心开发适用于配电变压器的保护测控装置。

PMC-651T 保护测控装置硬件设计采用高端配置：高性能32位嵌入式单片机、同步采样的高性能16位AD采样、无穷读写次数的大容量不丢失数据存储芯片,大液晶中文图形化LCD;软件配以专门的保护算法，实现了高可靠性的配电变压器保护、高精度的测量与计量、31次谐波分析、特有的故障录波查看、完备的遥控与中央信号输出等功能。

装置能满足最严酷的应用环境:符合国家标准中最宽运行温度要求-25℃～+70℃和国家最严电磁兼容要求(快速瞬变IV级±4KV,雷击浪涌IV级±4KV及静电IV级±15KV等EMC要求)。

装置可就地分散安装，也可集中组屏安装。

1.2产品特点•高可靠性的保护功能与自动装置功能；•高精度的测量与计量功能；•电流电压31次谐波分析功能；•完备的遥控与中央信号输出功能；•大容量支持分类查询的事件记录（分辨率1ms）；•长时间故障录波（掉电可保持10年）；•保护出口配置灵活，显示界面图形化和人性化；•独特的故障录波图示；•完善的自检功能；•可选的双通讯接口，可灵活选择MODBUS协议和IEC 60870-5-103协议；•支持软件在线升级。

1.3基本功能2技术指标2.1工作环境条件a)环境温度：-25℃～+70℃b)大气压力：70 kPa～110 kPac)相对湿度：5%～95% (产品内部不凝露，不结冰)2.2额定参数a)装置工作电源•直流：额定220V，110V，电压允许偏差-20%～+20%•交流：额定220V，电压允许偏差-20%～+20%b)额定相电流： 5A、1Ac)额定零序电流: 5A、1A、0.5A额定交流线电压： 100V额定零序电压： 100Vd)操作板工作电压：直流操作板DC220V/110V或交流操作板AC220Ve)额定频率： 50Hzf)功耗•交流电流回路：5A配置，不大于1VA/相；1A配置，不大于0.5VA/相•交流电压回路：不大于0.5VA/相•工作电源回路：不大于8W2.3准确度a)保护定值准确度•电流定值误差：<±3%或50mA(5A额定)<±3%或10mA(1A额定)<±3%或5mA(0.5A额定)•电压定值误差：<±3%或1V•延时定值误差：<±3%或45ms•速断保护动作时间：<40msb)测量准确度•电压：误差：±0.2% ，（1V～120V）•电流：误差：±0.2% ，（0.01In～1.2In）•频率：误差：±0.02Hz ，（45Hz～55Hz）•谐波分析：误差：±5% （A级）•有功功率：误差：±0.5%•无功功率：误差：±2.0%•有功电能：误差：±0.5%•无功电能：误差：±2.0%c)AI/AO•AI：误差：±0.5% ，（4～20mA）•AO：误差：±0.5% ，（4～20mA），带载能力300Ω2.4遥信分辨率遥信分辨率为1ms。

2.5过载能力a)交流电流回路：2倍额定电流，连续工作；10倍额定电流，允许10s；40倍额定电流，允许1sb)交流电压回路：2倍额定电压，连续工作；3.0倍额定电压，允许10s2.6继电器输出a)接通容量：5A，连续，30A，0.2sb)动作时间：<10 msc)返回时间：<5 msd)分断能力：直流，阻性50W；感性30W（L/R = 0.04S），交流，1250VA，最大5A2.7开关量输入激励电源：外接DC220V/110V或AC220V2.8电气绝缘性能a)介质强度符合GB/T14598.3-2006规定；工频电压2kV，时间1分钟。

b)绝缘电阻符合GB/T14598.3-2006的规定；500V兆欧表测试，绝缘电阻值不小于 100MΩ。

c)冲击电压符合GB/T14598.3-2006规定；承受1.2/50μs峰值为5kV的标准雷电波的冲击。

2.9机械性能a)振动•振动响应：符合GB/T11287-2000标准规定，严酷等级为1 级；•振动耐久性：符合GB/T11287-2000标准规定，严酷等级为1级。

b)冲击•冲击响应：符合GB/T14537-1993标准规定，严酷等级为1级；•冲击耐久性：符合GB/T14537-1993标准规定，严酷等级为1级。

c)碰撞：符合GB/T14537-1993标准规定，严酷等级为1 级。

2.10电磁兼容性能a)振荡波干扰：符合GB/T 14598.13- 2008（IEC 60255-22-1：2007）规定，严酷等级为III级。

b)静电放电干扰：符合GB/T 14598.14-1998（IEC 60255-22-2：1996）规定，严酷等级为Ⅳ级。

c)射频电磁场辐射干扰：符合GB/T 14598.9-2002（IEC 60255-22-3：2000）规定，满足10V/m最严酷等级。

d)电快速瞬变脉冲群干扰：符合GB/T 14598.10-2007（IEC 60255-22-4：1992）规定，严酷等级为A级。

e)浪涌干扰：符合GB/T 14598.18-2007（IEC 60255-22-5：2002）规定，严酷等级为Ⅳ级。

f)射频传导干扰：符合GB/T 14598.17-2005（IEC 60255-22-6：2001）规定，严酷等级为Ⅲ级。

g)工频磁场干扰：符合GB/T 17626.8 1998（IEC 61000-4-8：1993）规定，严酷等级为Ⅳ级。

h)工频抗扰度：符合GB/T 14598.19-2007（IEC 60255-22-7：2003）规定，严酷等级为A级。

i)电磁发射限值：符合GB/T 14598.16- 2002（IEC 60255-25：2000）规定。

3功能说明3.1保护功能3.1.1瞬时电流速断动作条件•Imax（IФ）> Id；IФ为相电流，Id为瞬时电流速断定值软压板投退：退出/跳闸/报警3.1.2复合电压元件动作条件下面三个条件中，只要有一个条件满足，复合电压元件开放•TV断线开放复合电压元件，且发生TV断线•低压元件投入时，Ulmin(Ul) < Ud；Ul为三个线电压，Ud为低压元件定值•负序电压元件投入时，U2 < U2d；U2为负序电压，U2d为负序电压定值软压板投退：无3.1.3限时电流速断动作条件•Imax（IФ）> Id；IФ为相电流，Id为限时电流速断定值•T > Td；Td为限时电流速断延时定值•复合电压元件开放（复压元件投入时）软压板投退：退出/跳闸/报警3.1.4过流保护（两段一时限）动作条件•Imax（IФ）> Id；IФ为相电流，Id为定时限过流定值•T > Td；Td为定时限过流延时定值•复合电压元件开放（复压元件投入时）软压板投退：退出/跳闸/报警3.1.5反时限过流动作方程：采用IEC标准反时限方程，共5条，默认为C3极端反时限式中，M=I/Ip，tp为时间系数，Ip为电流定值，I为故障电流，t为跳闸时间软压板投退：退出/跳闸/报警3.1.6过负荷保护动作条件•Imax（IФ）>Id；IФ为相电流，Id为过负荷电流定值•T>Td；Td为过负荷延时定值软压板投退：退出/报警/跳闸3.1.7负序过流动作条件•I2>I2d；I2为负序电流，I2d为负序电流定值•T>Td；Td为负序过流延时定值软压板投退：退出/报警/跳闸3.1.8零序过流保护（两段一时限）动作条件•IN>INd；IN为零序电流，INd为零序电流定值•T>Td；Td为零序过流保护延时定值•U0>7V(零序电压元件投入时、U0为计算值)•零序功率方向在动作区（方向元件投入时）方向元件零序方向元件动作区为Arg（3IN/3U0）＝180°～360°，3U0为自产，IN为采集的零序电流软压板投退：退出/报警/跳闸3.1.9低侧零序过流（两段一时限）动作条件•LIN）>LINd；LIN为低压侧零序电流，LINd为低压侧零序过流定值•T>Td；Td为低侧零序过流延时定值软压板投退：退出/报警/跳闸3.1.10绝缘监视动作条件•UL>ULd；UL为零序电压值，ULd为零序电压定值•T>Td；Td为绝缘监视延时定值软压板投退：退出/报警3.1.11TV断线TV断线功能可监视TV单相断线、两相断线和三相断线。

合集下载

prs651装置说明书

prs651装置说明书

prs651装置说明书1.1 prs651装置系列分散式保护测控装置的典型设备及功能基于G平台的prs651装置说明书系列分散式低压保护测控装置与以前大量生产的prs651装置系列装置相比，在装置功能上主要整合了新一代变电站自动化系统的两大必备功能：变电站的在线式五防功能变电站的程序化操作功能变电站的在线式五防与程序化操作与变电站中的一次开关设备紧密联系，开关隔刀﹑地刀﹑接地桩的数量决定了需配置在线式五防闭锁节点的数量，而刀闸是手动刀闸还是电动刀闸决定了需配置的遥控节点的数量，为迎合这种需求，prs651装置G系列装置派生了很多型号。

从装置保护功能的不同区分为prs651装置G系列及prs651装置G1系列，prs651装置G系列保护功能与原prs651装置系列保护功能及端子兼容prs651装置G1系列保护功能与端子布置遵循《广东电网公司10kV～110kV保护技术规范》执行，功能较全。

prs651装置G与prs651装置G1系列型号后加W或W-1则表明该型号装置含在线式五防功能及程序化操作功能。

W或W-1的区别主要在于五防闭锁节点的多少及遥控节点的多少，以适应手动刀闸控制及遥控电动刀闸控制的需要，型号的选择视实际工程而定。

针对中低压变电站中不同的保护测控对象，prs651装置G系列的装置型号及功能如下：NSA-3111G用于35KV及以下电压等级的经消弧线圈接地或不接地系统中的馈电线路保护测控装置。

无在线式五防功能。

功能与NSA-3111兼容。

NSA-3111GW用于35KV及以下电压等级的经消弧线圈接地或不接地系统中的馈电线路保护测控装置。

增加在线式五防功能，主要用于10KV手动刀闸开关。

NSA-3111GW-1用于35KV及以下电压等级的经消弧线圈接地或不接地系统中的馈电线路保护测控装置。

增加在线式五防功能，主要用于35KV手动刀闸开关。

NSA-3111G1用于35KV及以下电压等级的经消弧线圈接地或不接地系统中的馈电线路保护测控装置。

德威特651说明书380v

德威特651说明书380v

5.1保护装置的原理图 .....................................................................................11 5.2装置端子图及接线说明 ..............................................................................12 6. 数码管的六种显示及按键的使用说明 ........................................................14
9.检修及维护: .....................................................................................................24
10怎样调节模拟量 ...............................................................................................24
6.1 数码管的六种显示....................................................................................14 6.2按键使用说明: ............................................................................................ 14
北京德威特电力系统自动化有限公司
1
DVP-651 微机电源备自投保护装置说明书
7.3监控操作 ...................................................................................................... 19 7.4保护继电器的出口检查 .............................................................................20 7.5模拟量输入检查及精度检查 .....................................................................20 7.6保护试验 ...................................................................................................... 21
PMC-651V微机型TV监控装置用户说明书_V5.2

PMC-651V微机型TV监控装置用户说明书_V5.2

PMC-651V微机型TV监控装置用户说明书危险和警告本设备只能由专业人士进行安装，对于因不遵守本手册的说明所引起的故障，厂家将不承担任何责任。

重要提示感谢您使用深圳市中电电力技术股份有限公司的产品。

为了安全、正确、高效地使用本装置，请您务必注意以下重要提示：1)本说明书仅适用于PMC-651V微机型TV监控装置。

2)请仔细阅读本说明书，并按照说明书的说明设置、测试和操作。

如有随机资料，请以随机资料为准。

3)为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。

4)请使用合格的测试仪器和设备对装置进行试验和检测。

5)装置如出现异常，请及时与本公司售后技术服务（400-8860-418）联系。

6)本装置的设置缺省密码是：0000。

本说明书版权属深圳市中电电力技术股份有限公司所有，未经书面许可，不得复制，传播或使用本文件及其内容，违犯者将要对所造成的损失负责。

深圳市中电电力技术股份有限公司保留所有版权。

我们已经检查了本手册关于描述硬件和软件保持一致的内容。

由于不可能完全消除差错，所以我们不能保证完全的一致。

本手册中的数据将定期审核，并在新一版的文件中做必要的修改，欢迎提出修改建议。

以后版本中的变动不再另行通知。

目录1装置简介 (1)1.1概述 (1)1.2产品特点 (1)1.3基本功能 (2)2技术指标 (3)2.1工作环境条件 (3)2.2额定参数 (3)2.3准确度 (3)2.4遥信分辨率 (4)2.5过载能力 (4)2.6继电器输出 (4)2.7开关量输入 (4)2.8外壳防护等级（IP） (4)2.9端子螺丝紧固力矩 (4)2.10电气绝缘性能 (4)2.11机械性能 (5)2.12电磁兼容性能 (5)3功能说明 (6)3.1保护功能 (6)3.1.1并列/解列功能 (6)3.1.2复合电压元件 (6)3.1.3过电压保护 (7)3.1.4低电压保护 (7)3.1.5高周保护 (8)3.1.6低周保护 (9)3.1.7绝缘监视 (9)3.1.8TV断线监视 (10)3.1.9开关量保护 (10)3.1.10并列配置 (11)3.2测量功能 (11)3.2.1测量数据 (11)3.2.2保护数据 (11)3.3遥信功能 (11)3.4控制功能 (11)3.5通信功能 (12)3.6记录功能 (12)3.6.1事件记录 (12)3.6.2故障录波记录 (13)3.7谐波分析功能 (14)3.8对时功能 (14)4操作使用说明 (15)4.1按键操作 (15)4.2信号指示灯 (15)4.3装置上电 (15)4.4默认显示界面 (15)4.5事件报告显示 (16)4.6菜单说明 (16)4.6.1数据查询 (18)4.6.2定值查询 (18)4.6.3定值设置 (20)4.6.4报告管理 (25)4.6.5谐波分析 (27)4.6.6装置维护 (27)4.6.7装置调试 (27)4.6.8定值清单 (29)5安装调试说明 (33)5.1安装 (33)5.1.1装置安装图 (33)5.1.2背板端子布置 (33)5.2时钟电池 (36)5.3通电试验 (37)5.4投运前调试 (37)5.5装置故障分析 (39)6接线原理图 (40)6.1装置接线示意图 (40)6.2并列解列原理图 (41)6.3电压典型接线图 (42)7售后服务承诺 (44)7.1装置升级 (44)7.2质保范围 (44)7.3售后联系方式 (44)1装置简介1.1概述PMC-651V是深圳市中电电力技术股份有限公司精心开发的微机型TV监控装置。

PA620-T1保护测控装置说明书-V1.31版本

PA620-T1保护测控装置说明书-V1.31版本


0.00-99.99 0.00-99.99 0.00-99.99 0.00-99.99 0.00-99.99 0.00-99.99 0.00-99.99 0.00-99.99
A 秒 A 秒 A 秒 A 秒
内部定值清单 序号 1 2 3 4 5 6 7 8 9 定值名称 相电流突变量系数 零序电流起动系数 差动速断出口逻辑 比率差动出口逻辑 一侧过流出口逻辑 二侧过流出口逻辑 三侧过流出口逻辑 四侧过流出口逻辑 出口保持 范围 0.01-9.99 0.01-9.99 0000-FFFF 0000-FFFF 0000-FFFF 0000-FFFF 0000-FFFF 0000-FFFF 0000-FFFF 单位 无 无 无 无 无 无 无 无 无 共 9 个输出继电器， 将要输出的相应位 置 1，见表 1.3.3 备注 建议为 0.2 建议为 0.5
INT 南京因泰莱电器股份有限公司

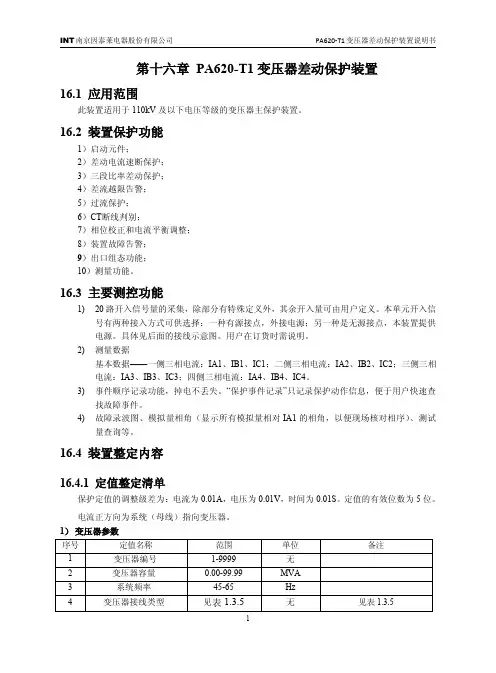

PA620-T1 变压器差动保护装置说明书
