钴钼系变换催化剂的硫化步骤和方法

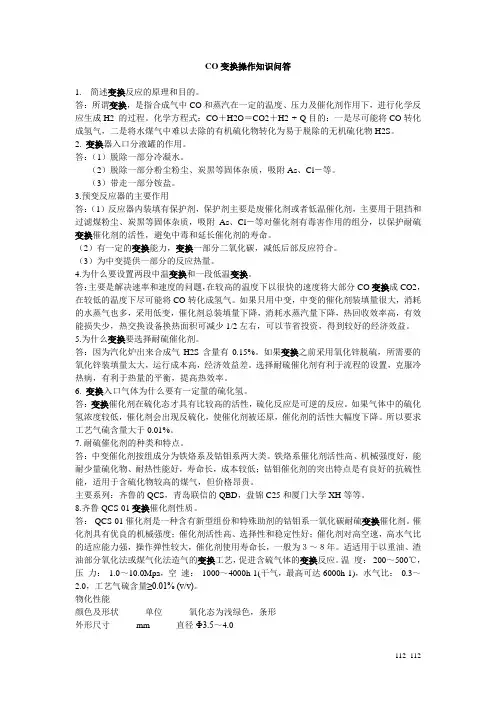

CO变换操作知识问答1. 简述变换反应的原理和目的。

答：所谓变换，是指合成气中CO和蒸汽在一定的温度、压力及催化剂作用下，进行化学反应生成H2 的过程。

化学方程式：CO＋H2O＝CO2＋H2 + Q目的：一是尽可能将CO转化成氢气，二是将水煤气中难以去除的有机硫化物转化为易于脱除的无机硫化物H2S。

2. 变换器入口分液罐的作用。

答：（1）脱除一部分冷凝水。

（2）脱除一部分粉尘粉尘、炭黑等固体杂质，吸附As、Cl－等。

（3）带走一部分铵盐。

3.预变反应器的主要作用答：（1）反应器内装填有保护剂，保护剂主要是废催化剂或者低温催化剂，主要用于阻挡和过滤煤粉尘、炭黑等固体杂质，吸附As、Cl－等对催化剂有毒害作用的组分，以保护耐硫变换催化剂的活性，避免中毒和延长催化剂的寿命。

（2）有一定的变换能力，变换一部分二氧化碳，减低后部反应符合。

（3）为中变提供一部分的反应热量。

4.为什么要设置两段中温变换和一段低温变换。

答：主要是解决速率和速度的问题，在较高的温度下以很快的速度将大部分CO变换成CO2，在较低的温度下尽可能将CO转化成氢气。

如果只用中变，中变的催化剂装填量很大，消耗的水蒸气也多，采用低变，催化剂总装填量下降，消耗水蒸汽量下降，热回收效率高，有效能损失少，热交换设备换热面积可减少1/2左右，可以节省投资，得到较好的经济效益。

5.为什么变换要选择耐硫催化剂。

答：因为汽化炉出来合成气H2S含量有0.15%。

如果变换之前采用氧化锌脱硫，所需要的氧化锌装填量太大，运行成本高，经济效益差。

选择耐硫催化剂有利于流程的设置，克服冷热病，有利于热量的平衡，提高热效率。

6. 变换入口气体为什么要有一定量的硫化氢。

答：变换催化剂在硫化态才具有比较高的活性，硫化反应是可逆的反应。

如果气体中的硫化氢浓度较低，催化剂会出现反硫化，使催化剂被还原，催化剂的活性大幅度下降。

所以要求工艺气硫含量大于0.01%。

7. 耐硫催化剂的种类和特点。

合成氨复习题（1）复习题第1章烃类蒸汽转化第⼆章重油部分氧化从化学热⼒学分析析炭发⽣：只有在转化管进⼝的⼀段位置可能析炭实际⽣产中温度的提⾼受到限制：①催化剂耐热温度②反应管材质耐⾼温③烃类分解发⽣热裂解导致析碳实际⽣产中温度的控制指标：①⼀段转化炉出⼝：800 ℃，甲烷含量10%；②⼆段炉出⼝：1000 ℃，甲烷含量<0.5% ⼯业⽣产对转化催化剂的要求：①活性⾼：催化剂活性愈⾼，转化速度越快，可增加空速，从⽽提⾼设备的⽣产效率；同时，⾼活性催化剂可从动⼒学上减少析碳的发⽣；②抗析碳：烃类，特别是⽯脑油蒸汽转化，最容易在床层⼊⼝1-3⽶处析碳；采取的措施是在催化剂研制上想办法，如英国ICI46-1催化剂，向催化剂中加⼊钾碱，在转化反应过程中，钾碱可缓慢释放，分布在催化剂表⾯上中和酸性中⼼，抑制⾮均相积碳。

③稳定性蒸汽转化操作条件苛刻，催化剂长期处在⽔蒸汽和⾼的氢分压、⾼的⽓体流速下，活性不随时间⽽衰退。

⽬前，转化催化剂的使⽤寿命⼀般为5年，使⽤终期和初期相⽐，活性衰退⼀般左右。

④⾼强度：转化条件苛刻，⽣产中⼯况波动，转化管震动，管内⽓体流速很⾼，从⽽导致对催化剂冲刷、腐蚀。

这都要求催化剂具有较⾼的强度，耐压碎、耐膨胀、耐磨蚀，否则催化剂粉化，造成床层阻⼒增加。

⑤合理的⼏何形状：从提⾼催化剂内表⾯利⽤率、减少床层阻⼒等⽅⾯考虑，都要求催化剂有合理的⼏何形状；⽬前，转化催化剂多做j成环状。

催化剂的成分：活性组分载体助催化剂此外，还常加⼊润滑剂、扩孔剂等。

催化剂的制备：①共沉淀法②浸渍法活性组分：在元素周期表中，第Ⅷ族过度元素对烃类蒸汽转化反应都有催化作⽤；贵⾦属钌Ru、铑Rh、钯Pd、铱Ir、铂Pt的活都⾼于镍Ni，但从性能和经济⽅⾯考虑，活性组分，镍为最佳，所以镍是⽬前⼯业上唯⼀的活性组分。

NiO为制备催化剂最主要活性成份,含量以4-30%为宜。

助催化剂：为了提⾼镍的活性及稳定性，可添加助催化剂来达到抑制镍晶粒熔融过程，防⽌镍晶粒长⼤，从⽽使其有较⾼的稳定活性，延长使⽤寿命，并增加抗析碳能⼒。

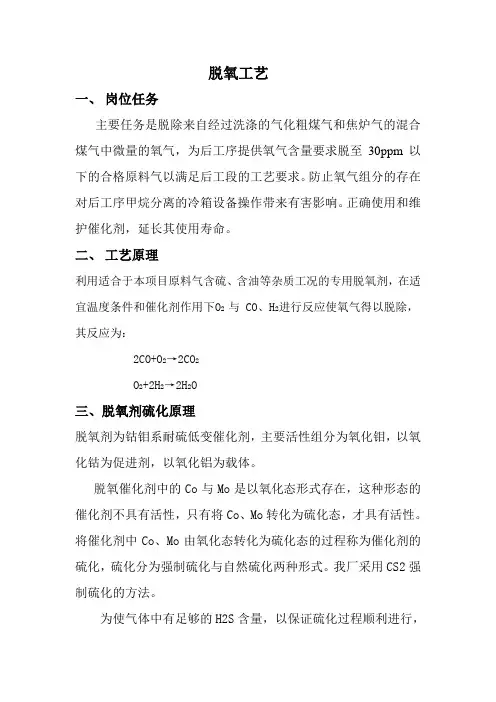

脱氧工艺一、岗位任务主要任务是脱除来自经过洗涤的气化粗煤气和焦炉气的混合煤气中微量的氧气，为后工序提供氧气含量要求脱至30ppm以下的合格原料气以满足后工段的工艺要求。

防止氧气组分的存在对后工序甲烷分离的冷箱设备操作带来有害影响。

正确使用和维护催化剂，延长其使用寿命。

二、工艺原理利用适合于本项目原料气含硫、含油等杂质工况的专用脱氧剂，在适宜温度条件和催化剂作用下O2 与 CO、H2进行反应使氧气得以脱除，其反应为：2CO+O2→2CO2O2+2H2→2H2O三、脱氧剂硫化原理脱氧剂为钴钼系耐硫低变催化剂，主要活性组分为氧化钼，以氧化钴为促进剂，以氧化铝为载体。

脱氧催化剂中的Co与Mo是以氧化态形式存在，这种形态的催化剂不具有活性，只有将Co、Mo转化为硫化态，才具有活性。

将催化剂中Co、Mo由氧化态转化为硫化态的过程称为催化剂的硫化，硫化分为强制硫化与自然硫化两种形式。

我厂采用CS2强制硫化的方法。

为使气体中有足够的H2S含量，以保证硫化过程顺利进行，通常采取向系统连续添加CS2的方法，并在一定温度下(200℃)发生氢解作用生成H2S。

其主要反应为：CS2+4H2 2H2S+CH4 ΔH＝240KJ/molCoO+H2S CoS+H2O ΔH＝13.6KJ/mol'MoO3+2H2S+ H2 MoS2+3H2O ΔH＝48.1KJ/mol 上述CoO与MoO生成MoS2与CoS的反应是一个可逆的放热反应。

硫化氢穿透前，床层温度低于230℃。

催化剂上的金属氧化态在温度大于230℃后很容易被氢气还原，成为低价位的金属氧化物甚至成为单质金属，因此在硫化氢穿透催化剂床层前，应严格执行该指标（低价位的金属或单质金属难于硫化，同时被还原的金属对油有强的吸附作用，会加速裂解反应，造成催化剂大量积炭，使活性降低）四、工艺流程因催化剂为耐硫催化剂，开车前需先加入CS2气体，用以激活催化剂反应活性。

来自气化工段的粗煤气在界外与焦炉气混合后首先进入净化器(F61201A/B)中除去混合煤气中的油、粉尘等杂质，进入气气换热器（E61201）加热至160℃，然后进入脱氧器(D61201)，在脱氧剂作用下将气体中的氧气脱除。

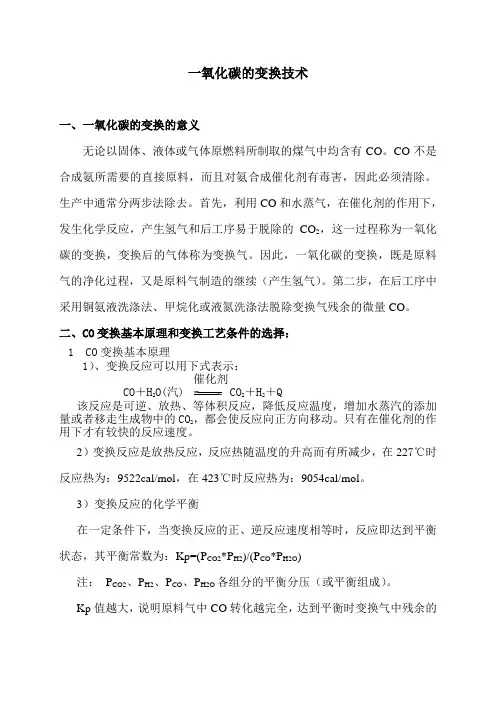

一氧化碳的变换技术一、一氧化碳的变换的意义无论以固体、液体或气体原燃料所制取的煤气中均含有CO 。

CO 不是合成氨所需要的直接原料，而且对氨合成催化剂有毒害，因此必须清除。

生产中通常分两步法除去。

首先，利用CO 和水蒸气，在催化剂的作用下，发生化学反应，产生氢气和后工序易于脱除的CO 2，这一过程称为一氧化碳的变换，变换后的气体称为变换气。

因此，一氧化碳的变换，既是原料气的净化过程，又是原料气制造的继续（产生氢气）。

第二步，在后工序中采用铜氨液洗涤法、甲烷化或液氮洗涤法脱除变换气残余的微量CO 。

二、CO 变换基本原理和变换工艺条件的选择：1 CO 变换基本原理1）、变换反应可以用下式表示：催化剂CO ＋H2O(汽2＋H 2＋Q该反应是可逆、放热、等体积反应，降低反应温度，增加水蒸汽的添加量或者移走生成物中的CO 2，都会使反应向正方向移动。

只有在催化剂的作用下才有较快的反应速度。

2）变换反应是放热反应，反应热随温度的升高而有所减少，在227℃时反应热为：9522cal/mol ，在423℃时反应热为：9054cal/mol 。

3）变换反应的化学平衡在一定条件下，当变换反应的正、逆反应速度相等时，反应即达到平衡状态，其平衡常数为：Kp=(P CO2*P H2)/(P CO *P H2O )注： P CO2、P H2、P CO 、P H2O 各组分的平衡分压（或平衡组成）。

Kp 值越大，说明原料气中CO 转化越完全，达到平衡时变换气中残余的CO含量越少。

由于变换反应是放热反应，降低温度有利于平衡向右移动，因此平衡常数随温度的降低而增大。

250℃时为86.51,450℃时为：7.311。

在工业生产中，受催化剂装填量、设备投资的经济效益等因素影响，反应不可能也没必要达到平衡，只能尽可能接近平衡。

实际的流程组合中，一般利用高温段之后再进行低温变换，就是为了提高反应平衡常数，从而提高变换率，降低变换气CO含量。

浅谈变换催化剂和变换炉的选择摘要：变换工艺根据所选用的催化剂是否耐硫，将变换工艺分为耐硫变换和非耐硫变换工艺。

变换反应的顺利进行主要取决于两方面的因素，催化剂和变换炉。

本文通过介绍不同类型变换催化剂和变换炉的发展、应用及优缺点，为广大化工同行在变换催化剂和变换炉的选择上提供帮助。

关键词：变换工艺；变换催化剂；变换炉1变换催化剂的选择通常使用的催化剂有高温变换催化剂、低温变换催化剂和宽温耐硫变换催化剂。

1.1高温变换催化剂高温变换催化剂其活性相是由Fe2O3部分还原得到的Fe3O4。

在实际应用过程中，高温烧结导致Fe3O4表面积下降，引起活性的急剧下降，造成纯Fe3O4的活性温区很窄，耐热性很差。

因此常加入结构助剂提高其耐热性，防止烧结引起的活性下降。

由于铁铬系高温变换催化剂中铬是剧毒物质，造成在生产、使用和处理过程中对人员和环境的污染及毒害，但工业化与应用业绩较少。

高温变换催化剂的粉化是它的一个主要问题。

催化剂的更换往往不是由于活性丧失，而是由于粉化造成过大的压差。

部分催化剂的粉化，引起气流不均匀，也将导致转化率下降。

蒸汽消耗较高，有最低水气比要求，要求变换入口水气比在1.4以上，变换后的水气比应大于0.8，导致过剩蒸汽冷凝量过多、能耗增加，不宜选用。

1.2低温变换催化剂低变催化剂的最大特点就是活性温度低，在200～260℃的范围内，变换反应就能迅速进行。

低变催化剂对硫化物极为敏感，由于生成铜盐而永久性中毒。

氯或氯离子也引起永久性中毒，这是由于催化剂发生结晶而引起的。

另外，原料气中的不饱和烃可能在催化剂表面析炭或结焦。

1.3宽温耐硫变换催化剂钴钼系耐硫宽温变换催化剂具有很高的低温活性，它比铁系高温变换催化剂起活温度低100～150℃，甚至在160℃就显示出优异的活性，与铜系低温变换催化剂相当，且其耐热性能与铁铬系高温变换催化剂相当，因此具有很宽的活性温区，几乎覆盖了铁系高温变换催化剂和铜系低温变换催化剂整个活性温区。

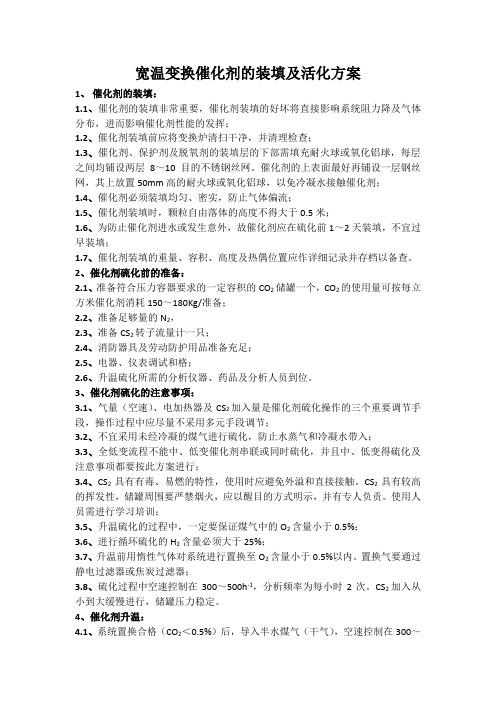

宽温变换催化剂的装填及活化方案1、催化剂的装填：1.1、催化剂的装填非常重要，催化剂装填的好坏将直接影响系统阻力降及气体分布，进而影响催化剂性能的发挥；1.2、催化剂装填前应将变换炉清扫干净，并清理检查；1.3、催化剂、保护剂及脱氧剂的装填层的下部需填充耐火球或氧化铝球，每层之间均铺设两层8～10目的不锈钢丝网。

催化剂的上表面最好再铺设一层钢丝网，其上放置50mm高的耐火球或氧化铝球，以免冷凝水接触催化剂；1.4、催化剂必须装填均匀、密实，防止气体偏流；1.5、催化剂装填时，颗粒自由落体的高度不得大于0.5米；1.6、为防止催化剂进水或发生意外，故催化剂应在硫化前1～2天装填，不宜过早装填；1.7、催化剂装填的重量、容积、高度及热偶位置应作详细记录并存档以备查。

2、催化剂硫化前的准备：2.1、准备符合压力容器要求的一定容积的CO2储罐一个，CO2的使用量可按每立方米催化剂消耗150～180Kg/准备；2.2、准备足够量的N2，2.3、准备CS2转子流量计一只；2.4、消防器具及劳动防护用品准备充足；2.5、电器、仪表调试和格；2.6、升温硫化所需的分析仪器、药品及分析人员到位。

3、催化剂硫化的注意事项：3.1、气量（空速）、电加热器及CS2加入量是催化剂硫化操作的三个重要调节手段，操作过程中应尽量不采用多元手段调节；3.2、不宜采用未经冷凝的煤气进行硫化，防止水蒸气和冷凝水带入；3.3、全低变流程不能中、低变催化剂串联或同时硫化，并且中、低变得硫化及注意事项都要按此方案进行；3.4、CS2具有有毒、易燃的特性，使用时应避免外溢和直接接触。

CS2具有较高的挥发性，储罐周围要严禁烟火，应以醒目的方式明示，并有专人负责。

使用人员需进行学习培训；3.5、升温硫化的过程中，一定要保证煤气中的O2含量小于0.5%；3.6、进行循环硫化的H2含量必须大于25%；3.7、升温前用惰性气体对系统进行置换至O2含量小于0.5%以内。

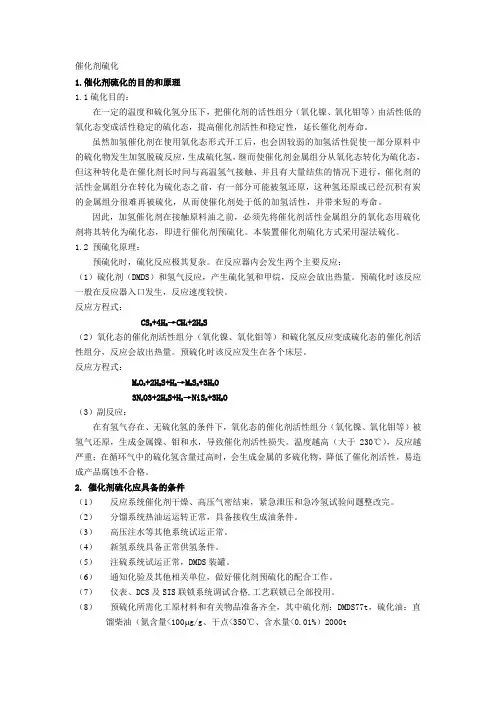

催化剂硫化1.催化剂硫化的目的和原理1.1硫化目的：在一定的温度和硫化氢分压下，把催化剂的活性组分（氧化镍、氧化钼等）由活性低的氧化态变成活性稳定的硫化态，提高催化剂活性和稳定性，延长催化剂寿命。

虽然加氢催化剂在使用氧化态形式开工后，也会因较弱的加氢活性促使一部分原料中的硫化物发生加氢脱硫反应，生成硫化氢，继而使催化剂金属组分从氧化态转化为硫化态，但这种转化是在催化剂长时间与高温氢气接触、并且有大量结焦的情况下进行，催化剂的活性金属组分在转化为硫化态之前，有一部分可能被氢还原，这种氢还原或已经沉积有炭的金属组分很难再被硫化，从而使催化剂处于低的加氢活性，并带来短的寿命。

因此，加氢催化剂在接触原料油之前，必须先将催化剂活性金属组分的氧化态用硫化剂将其转化为硫化态，即进行催化剂预硫化。

本装置催化剂硫化方式采用湿法硫化。

1.2 预硫化原理：预硫化时，硫化反应极其复杂。

在反应器内会发生两个主要反应：（1）硫化剂（DMDS）和氢气反应，产生硫化氢和甲烷，反应会放出热量。

预硫化时该反应一般在反应器入口发生，反应速度较快。

反应方程式：CS2+4H2→CH4+2H2S（2）氧化态的催化剂活性组分（氧化镍、氧化钼等）和硫化氢反应变成硫化态的催化剂活性组分，反应会放出热量。

预硫化时该反应发生在各个床层。

反应方程式：M O O3+2H2S+H2→M O S2+3H2O3N i O3+2H2S+H2→NiS2+3H2O（3）副反应：在有氢气存在、无硫化氢的条件下，氧化态的催化剂活性组分（氧化镍、氧化钼等）被氢气还原，生成金属镍、钼和水，导致催化剂活性损失。

温度越高（大于230℃），反应越严重；在循环气中的硫化氢含量过高时，会生成金属的多硫化物，降低了催化剂活性，易造成产品腐蚀不合格。

2. 催化剂硫化应具备的条件（1）反应系统催化剂干燥、高压气密结束，紧急泄压和急冷氢试验问题整改完。

（2）分馏系统热油运运转正常，具备接收生成油条件。

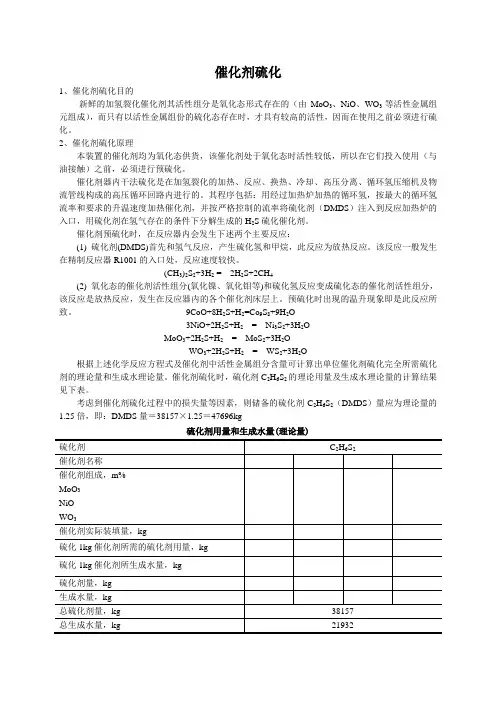

催化剂硫化1、催化剂硫化目的新鲜的加氢裂化催化剂其活性组分是氧化态形式存在的（由MoO3、NiO、WO3等活性金属组元组成），而只有以活性金属组份的硫化态存在时，才具有较高的活性，因而在使用之前必须进行硫化。

2、催化剂硫化原理本装置的催化剂均为氧化态供货，该催化剂处于氧化态时活性较低，所以在它们投入使用（与油接触）之前，必须进行预硫化。

催化剂器内干法硫化是在加氢裂化的加热、反应、换热、冷却、高压分离、循环氢压缩机及物流管线构成的高压循环回路内进行的。

其程序包括：用经过加热炉加热的循环氢，按最大的循环氢流率和要求的升温速度加热催化剂，并按严格控制的流率将硫化剂（DMDS）注入到反应加热炉的入口，用硫化剂在氢气存在的条件下分解生成的H2S硫化催化剂。

催化剂预硫化时，在反应器内会发生下述两个主要反应：(1) 硫化剂(DMDS)首先和氢气反应，产生硫化氢和甲烷，此反应为放热反应。

该反应一般发生在精制反应器R1001的入口处，反应速度较快。

(CH3)2S2+3H2 = 2H2S+2CH4(2) 氧化态的催化剂活性组分(氧化镍、氧化钼等)和硫化氢反应变成硫化态的催化剂活性组分，该反应是放热反应，发生在反应器内的各个催化剂床层上。

预硫化时出现的温升现象即是此反应所致。

9CoO+8H2S+H2=Co9S8+9H2O3NiO+2H2S+H2 = Ni3S2+3H2OMoO3+2H2S+H2= MoS2+3H2OWO3+2H2S+H2= WS2+3H2O根据上述化学反应方程式及催化剂中活性金属组分含量可计算出单位催化剂硫化完全所需硫化剂的理论量和生成水理论量。

催化剂硫化时，硫化剂C2H6S2的理论用量及生成水理论量的计算结果见下表。

考虑到催化剂硫化过程中的损失量等因素，则储备的硫化剂C2H6S2（DMDS）量应为理论量的1.25倍，即：DMDS量＝38157×1.25＝47696kg硫化剂用量和生成水量(理论量)硫化过程中还可能有不希望发生的副反应：氧化态的催化剂活性组分（氧化镍、氧化钼、氧化钨）被氢气还原，生成金属单质和水，这会极大损害催化剂的活性。

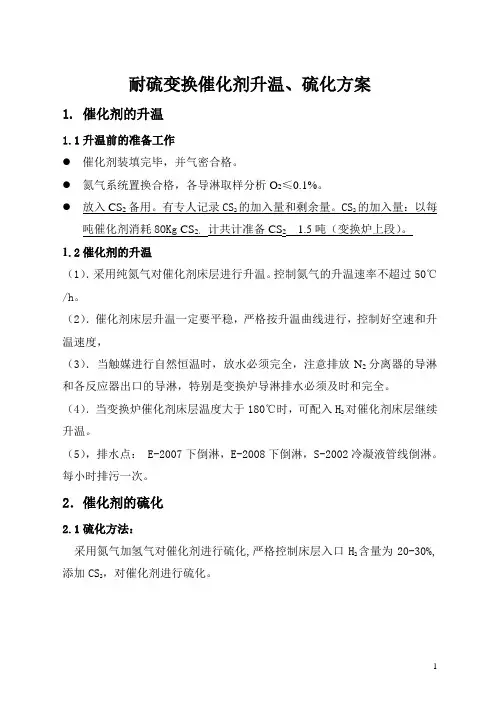

耐硫变换催化剂升温、硫化方案1. 催化剂的升温1.1升温前的准备工作●催化剂装填完毕，并气密合格。

●氮气系统置换合格，各导淋取样分析O2≤0.1%。

●放入CS2备用。

有专人记录CS2的加入量和剩余量。

CS2的加入量：以每吨催化剂消耗8OKg CS2，计共计准备CS2 1.5吨（变换炉上段）。

1.2催化剂的升温（1）．采用纯氮气对催化剂床层进行升温。

控制氮气的升温速率不超过50℃/h。

（2）．催化剂床层升温一定要平稳，严格按升温曲线进行，控制好空速和升温速度，（3）．当触媒进行自然恒温时，放水必须完全，注意排放N2分离器的导淋和各反应器出口的导淋，特别是变换炉导淋排水必须及时和完全。

（4）．当变换炉催化剂床层温度大于180℃时，可配入H对催化剂床层继续2升温。

（5），排水点： E-2007下倒淋，E-2008下倒淋，S-2002冷凝液管线倒淋。

每小时排污一次。

2．催化剂的硫化2.1硫化方法：含量为20-30%,采用氮气加氢气对催化剂进行硫化,严格控制床层入口H2，对催化剂进行硫化。

添加CS22.2催化剂硫化反应方程式CS2＋4H2＝2H2S＋CH4＋240.6KJ/molCoO＋H2S＝CoS＋H2O＋13.4KJ/molMoO3+2H2S＋H2=MoS2+3H2O+48.1KJ/mol2.3催化剂的硫化●当变换炉层温度大于180℃，可配入氢气继续对催化剂床层进行升温度，氢气的配入量以H2浓度为准，使H2浓度达到20%左右。

●当触媒升温至230℃时，开始添加CS2对催化剂进行硫化，观察床层温升变化情况，控制CS2补入量稳定在20-40l/h。

同时适当提高触媒床层温度．●当床层温度达260-300℃时，保持CS2补入量，对催化剂进行硫化，同时要定时分析床层出口H2S和H2（每小时分析一次，维持床层出口H2在10--20%）。

●要保证在较低的床层温度（小于300℃）的条件下，使H2S穿透催化剂床层。

当床层出口有H2S穿透时，可加大CS2补入量继续对触媒进行硫化，CS2补入量可增加到80-150l/h，同时增加氢气的补入量，并加强H 2含量的分析，保证床层出口H2在10--20%。

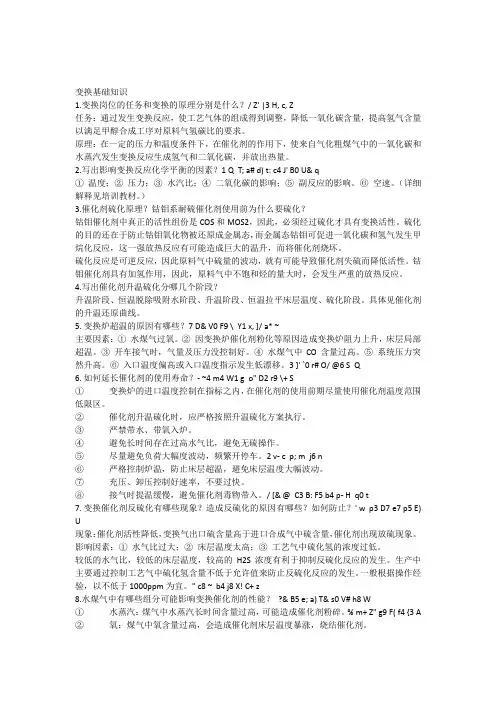

变换基础知识1.变换岗位的任务和变换的原理分别是什么？/ Z' |3 H, c, Z任务：通过发生变换反应，使工艺气体的组成得到调整，降低一氧化碳含量，提高氢气含量以满足甲醇合成工序对原料气氢碳比的要求。

原理：在一定的压力和温度条件下，在催化剂的作用下，使来自气化粗煤气中的一氧化碳和水蒸汽发生变换反应生成氢气和二氧化碳，并放出热量。

2.写出影响变换反应化学平衡的因素？1 Q T; a# d) t: c4 J' B0 U& q①温度；②压力；③水汽比；④二氧化碳的影响；⑤副反应的影响。

⑥空速。

（详细解释见培训教材。

）3.催化剂硫化原理？钴钼系耐硫催化剂使用前为什么要硫化？钴钼催化剂中真正的活性组份是COS和MOS2，因此，必须经过硫化才具有变换活性。

硫化的目的还在于防止钴钼氧化物被还原成金属态，而金属态钴钼可促进一氧化碳和氢气发生甲烷化反应，这一强放热反应有可能造成巨大的温升，而将催化剂烧坏。

硫化反应是可逆反应，因此原料气中硫量的波动，就有可能导致催化剂失硫而降低活性。

钴钼催化剂具有加氢作用，因此，原料气中不饱和烃的量大时，会发生严重的放热反应。

4.写出催化剂升温硫化分哪几个阶段？升温阶段、恒温脱除吸附水阶段、升温阶段、恒温拉平床层温度、硫化阶段。

具体见催化剂的升温还原曲线。

5.变换炉超温的原因有哪些？7 D& V0 F9 \Y1 x, ]/ a* ~主要因素：①水煤气过氧。

②因变换炉催化剂粉化等原因造成变换炉阻力上升，床层局部超温。

③开车接气时，气量及压力没控制好。

④水煤气中CO含量过高。

⑤系统压力突然升高。

⑥入口温度偏高或入口温度指示发生低漂移。

3 ]' `0 r# O/ @6 S Q6.如何延长催化剂的使用寿命？- ~4 m4 W1 g o" D2 r9 \+ S①变换炉的进口温度控制在指标之内，在催化剂的使用前期尽量使用催化剂温度范围低限区。

关于催化剂的预硫化1.苯加氢装置所用催化剂为两种：预反应催化剂（M8-21，NiMo 4.90吨；NiO:4%, MoO3:14%）和主反应催化剂（M8-12，CoMo 11.9吨; CoO:3.3%, MoO3:14%），预计催化剂运转周期为3年，总寿命约为6年。

2.催化剂的作用●在预反应器内进行如下反应：⑴炔烃等不饱和物的加成转化反应：CnH2n-2+H2NiMo CnH2nC6H5C2H3+H2NiMo C6H5C2H5⑵含硫化合物的加氢脱硫反应：CS2+4H2NiMo CH4+2H2S●在主反应器进行如下反应：⑴烯烃的加成反应C n H2n+H2CoMo C n H2N+2⑵加氢脱硫反应C4H4S（噻吩）+4H2CoMo C4H10+H2S⑶加氢脱氮反应C6H7N+H2CoMo C6H14+NH3⑷加氢脱氧反应C6H6O+H2CoMo C6H6+H2O⑸副反应、芳香烃氢化反应C6H6+3H2CoMo C6H123.催化剂预硫化的目的本装置所用原始催化剂的主要成分为金属钴、镍、钼的氧化物，对粗苯中杂质的加氢并不具备催化作用，需将其变为硫化态，方具有活性。

4.催化剂硫化的反应机理催化剂硫化所用硫化剂为DMDS（二甲基二硫），其在标准条件下为液体，恶臭，剧毒。

在催化剂硫化条件下，其被气化，并与氢气反应：CH3-S-S-CH3+ 3H2＝ 2 H2S + 2CH4反应生成的硫化氢再与金属钴、镍、钼的氧化物进行反应：H2S + CoO ＝Co S + H2OH2S + NiO ＝NiS + H2O2H2S + H2 + MoO3＝MoS2 + 3H2O5.催化剂预硫化的过程⑴加氢系统的冷循环和升温加氢系统气密试验合格后，通过点燃H6101提高R6102的温度，通过循环，提到整个加氢系统的温度并应达到以下条件：V-6103 PIC-6171 2.4MPaR6101 TI-6151 159℃TI-6153 149℃H6101 TI-6161 145℃TI-6162A 244℃PICA-6167 开度16%R6102 TICA-6164 242℃TI-6167A 235℃E6104A TI-6145 65℃E TI-6144 63℃⑵B.T（总硫＜1.0ppm）加入以上条件以达到主反应器预硫化的条件，但预反的温度比较低，不利于所需加入的DMDS的气化，为此必须提高与反应器的温度。

QDB系列耐硫变换催化剂使用说明书青岛联信催化材料有限公司2006.12企业概况青岛联信催化材料有限公司（原青岛联信化学有限公司）位于青岛市胶州经济技术开发区，是一家集科研、生产、经营于一体的高新技术企业，是国内知名的耐硫变换催化剂专业生产厂家，与青岛科技大学联合建立了催化剂试验研究基地。

公司拥有多名业内知名专家、教授，以及一支科研力量雄厚的技术队伍，多年来与国内外知名大学和科研机构合作，开发出多项业内技术水平领先、具有自主知识产权的新产品和新工艺，并全面推向市场。

公司的各项产品和工艺先后获得国家发明专利和部级、省级科技进步奖二等奖、三等奖等十余项。

青岛联信催化材料有限公司（原青岛联信化学有限公司）占地33000平方米，具备年产3000吨的催化剂生产线，可以为用户提供催化剂、净化剂、脱硫剂和脱毒剂等30多种规格的系列产品。

其中，QDB系列耐硫变换催化剂的综合性能经业内知名专家评审后鉴定为已达到国际领先水平，该产品于2006年11月荣获中国石油和化学工业协会科学技术进步二等奖，已在国内多套煤气化制氨、制甲醇和城市煤气装置中得到成功的工业应用。

由公司开发的粉煤气化-低水/气耐硫变换新工艺于2010年10月15日荣获中国石油和化学工业联合会科技进步一等奖，该工艺操作灵活、运行安全平稳、节能效果显著，解决了高浓度CO原料气变换易发生甲烷化副反应和第一反应器深度难以控制的难题，实现了耐硫变换工艺的重大创新和突破，填补了国际空白，其综合技术处于国际领先水平。

青岛联信催化材料有限公司（原青岛联信化学有限公司）通过了ISO9001：2008质量管理体系认证，具有完善的质量控制体系；配有多种催化剂的分析、检测和评价方法，仪器设备和分析检测手段先进可靠；公司的技术服务队伍专业技术过硬、服务周到、信息反馈迅速，可以为用户做好使用前期、使用过程中等各个环节的各类技术服务。

面对竞争全球化的新形势，青岛联信催化材料有限公司（原青岛联信化学有限公司）始终以“联合创造财富，信誉成就伟业”为宗旨，坚持高科技、高质量和高水平技术服务的发展战略，不断挑战自我，为打造出业界名牌产品而持续创新。

净化系统接气方案1、变换工序开车步骤第一中温变换炉正常工作时，入口温度为250℃，热电温度为470℃，出口温度为420℃，变换催化剂为钴钼系耐硫宽温催化剂，但钴钼系催化剂温度超过500℃钼开始升华，活性组份微晶的增大甚至烧结，活性组份与载体铝相互作用生成无催化作用的铝酸钻或载体的物理化学性质改变，造成床层阻力增大，催化剂活性降低，介于我公司变换气含量高一氧化碳（64.16%）、高水汽比（1.15%），在系统开车接气过程中容易超温，为最大限度降低一变炉超温，净化界区具体调节手段如下：（1）用入工段阀和副线阀控制入净化系统的具体气量，来调节第一中温变换炉催化剂床层温度。

（2）用FV2001自调阀和副线阀控制调节入第一中温变换炉的气量，来调节床层温度。

（3）用TV2005自调阀和副线阀来冷气调节第一中温变换炉催化剂一层床层温度。

（4）用第一中温变换炉入口阀和副线阀及一层副线阀调节入变换炉的气量，调节床层温度。

（5）用TV2011和中温换热器管内气体副线阀，调节换热气量的多少，来调节床层温度。

（6）用TV2006喷水量的多少，可以调节第一中温变换炉二层催化剂的温度。

（7）系统中压氮气也可以在最初变换炉接气时起到最终的调节催化剂床层温度的作用。

（1）水煤气接到净化界区入工段阀前。

通知现场调整阀门：关闭入工段EV2001副线阀，关闭入工段导淋阀。

控制室打开入工段阀前放空阀EV2002。

联系调度，气化缓慢送气，对外管进行置换和预热。

从导淋阀或A2001处取样分析O2≤0.2%为合格，TI2011点的温度达到200℃以上时为预热合格。

缓开EV2001副线阀，第一变换炉前放空，预热第一变换炉前管道；合格后缓开EV2002副线阀门进行系统充压。

（2）导通变换炉接气流程。

通知现场调整阀门：确认关闭各分离器导淋阀和各炉入口放空阀。

缓开EV2003副线阀门进行系统充压，充压完毕后系统接气。

打开TV2005前后切断阀、FV2001前后切断阀。
