控制系统的状态空间分析与设计控制系统的状态空间分析与设计是现代控制理论的重要内容之一，它提供了一种描述和分析控制系统动态行为的数学模型。
状态空间方法是一种广泛应用于系统建模和控制设计的理论工具，其基本思想是通过描述系统内部状态的变化来揭示系统的特性。
一、状态空间模型的基本概念状态空间模型描述了系统在不同时间点的状态，包括系统的状态变量和输入输出关系。
在控制系统中，状态变量是指影响系统行为的内部变量，如电压、速度、位置等。
通过状态空间模型，可以将系统行为转化为线性代数方程组，从而进行分析和设计。
1. 状态方程控制系统的状态方程是描述系统状态演化的数学表达式。
一般形式的状态方程可以表示为：x(t) = Ax(t-1) + Bu(t)y(t) = Cx(t) + Du(t)其中，x(t)是系统在时刻t的状态向量，A是系统的状态转移矩阵，B是控制输入矩阵，u(t)是系统的控制输入，y(t)是系统的输出，C是输出矩阵，D是直接传递矩阵。
2. 状态空间矩阵状态空间矩阵包括系统的状态转移矩阵A、控制输入矩阵B、输出矩阵C和直接传递矩阵D。
通过这些矩阵，可以准确描述系统的状态变化与输入输出之间的关系。
3. 系统的可控性和可观性在状态空间分析中，可控性和可观性是评估系统控制性能和观测性能的重要指标。
可控性是指通过调节控制输入u(t)，系统的状态可以在有限时间内从任意初始状态x(0)到达任意预期状态x(t)。
可控性可以通过系统的状态转移矩阵A和控制输入矩阵B来判定。
可观性是指通过系统的输出y(t)可以完全确定系统的状态。
可观性可以通过系统的状态转移矩阵A和输出矩阵C来判定。
二、状态空间分析方法状态空间分析方法包括了系统响应分析、系统稳定性分析和系统性能指标分析。
1. 系统响应分析系统的响应分析可以通过状态方程进行。
主要分析包括零输入响应和零状态响应。
零输入响应是指当控制输入u(t)为零时，系统的输出y(t)变化情况。

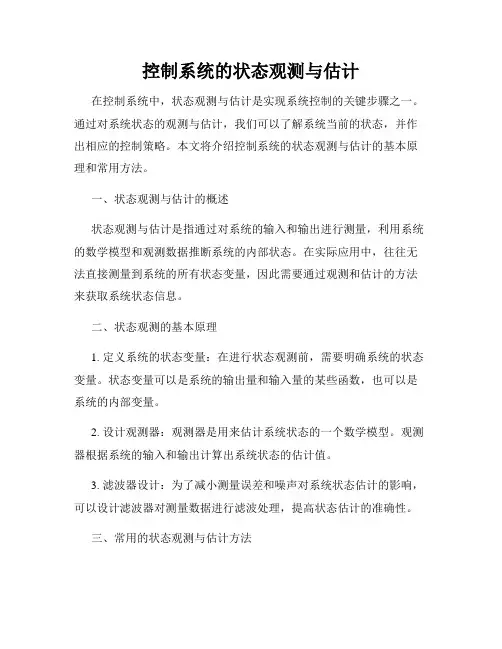

控制系统的状态观测与估计在控制系统中，状态观测与估计是实现系统控制的关键步骤之一。
通过对系统状态的观测与估计，我们可以了解系统当前的状态，并作出相应的控制策略。
本文将介绍控制系统的状态观测与估计的基本原理和常用方法。
一、状态观测与估计的概述状态观测与估计是指通过对系统的输入和输出进行测量，利用系统的数学模型和观测数据推断系统的内部状态。
在实际应用中，往往无法直接测量到系统的所有状态变量，因此需要通过观测和估计的方法来获取系统状态信息。
二、状态观测的基本原理1. 定义系统的状态变量：在进行状态观测前，需要明确系统的状态变量。
状态变量可以是系统的输出量和输入量的某些函数，也可以是系统的内部变量。
2. 设计观测器：观测器是用来估计系统状态的一个数学模型。
观测器根据系统的输入和输出计算出系统状态的估计值。
3. 滤波器设计：为了减小测量误差和噪声对系统状态估计的影响，可以设计滤波器对测量数据进行滤波处理，提高状态估计的准确性。
三、常用的状态观测与估计方法1. 最小二乘法：最小二乘法是一种常用的状态估计方法，通过最小化观测数据与估计值之间的误差平方和，求解最优的状态估计值。
2. 扩展卡尔曼滤波器（EKF）：扩展卡尔曼滤波器是一种非线性系统的状态估计方法。
它通过将系统状态的概率分布线性化，将非线性系统转化为线性系统的问题，进而进行状态估计。
3. 粒子滤波器：粒子滤波器是一种基于随机采样的状态估计方法。
它利用一组粒子来表示系统的状态分布，并通过对粒子进行加权采样来计算状态的估计值。
四、状态观测与估计的实际应用状态观测与估计在控制系统中有广泛的应用，例如：1. 航空航天领域：在飞行器控制系统中，通过对飞行器的动力学模型和传感器数据进行观测与估计，实现姿态控制和轨迹跟踪。
2. 机器人控制：在机器人控制系统中，通过对机器人的运动模型和传感器测量数据进行观测与估计，实现自主定位和导航。
3. 资源管理：在电力系统等资源管理领域，通过观测和估计系统状态，实现对资源的优化调度和能源的有效利用。
状态空间方法与控制系统状态空间方法是现代控制理论中一种重要且广泛应用的方法。
它以状态变量为基础，将控制系统描述为一组微分或差分方程，通过对这组方程进行求解和分析，实现对控制系统行为的全面理解和精确控制。
本文将对状态空间方法与控制系统进行详细介绍和分析。
一、状态空间方法的基本原理状态空间方法是现代控制理论的核心方法之一，它基于系统的状态变量来描述和分析控制系统的动态行为。
在状态空间方法中，系统的状态由一组变量来表示，这些变量可以是物理量或逻辑变量，其个数与系统的自由度一致。
通过对状态变量的描述和分析，可以全面了解系统的行为，进而设计出合适的控制策略。
在状态空间方法中，系统的动态行为可以通过一组微分或差分方程来描述。
这组方程通常称为状态方程，它是由系统的物理模型或传递函数转化而来。
状态方程的一般形式为：【公式】其中x是系统的状态向量，u是输入向量，y是输出向量，A、B、C、D是系统的状态空间矩阵。
通过对状态方程进行求解和分析，可以得到系统的时间响应、频率响应等重要信息。
同时，状态空间方法还可以结合控制理论的相关概念和方法，如可控性、可观性、稳定性等，对系统进行全面而深入的分析。
二、状态空间方法的应用状态空间方法具有广泛的应用领域，包括控制系统设计、系统辨识、故障检测与诊断等。
以下将从几个方面介绍状态空间方法的具体应用。
2.1 控制系统设计状态空间方法为控制系统设计提供了基础和工具。
通过建立系统的状态方程，可以分析系统的稳定性、可控性和可观性等性质，并设计出合适的控制器。
其中，状态反馈控制是状态空间方法中常用且有效的控制策略之一。
通过对状态量的测量和反馈，可以实现对系统的精确控制。
2.2 系统辨识系统辨识是指通过一系列的试验或观测数据，从中提取出系统的数学模型，以便系统的建模和控制。
状态空间方法在系统辨识中起到重要作用。
通过对系统的输入-输出数据进行处理和分析，可以确定状态方程中的矩阵参数，进而建立系统的数学模型。
