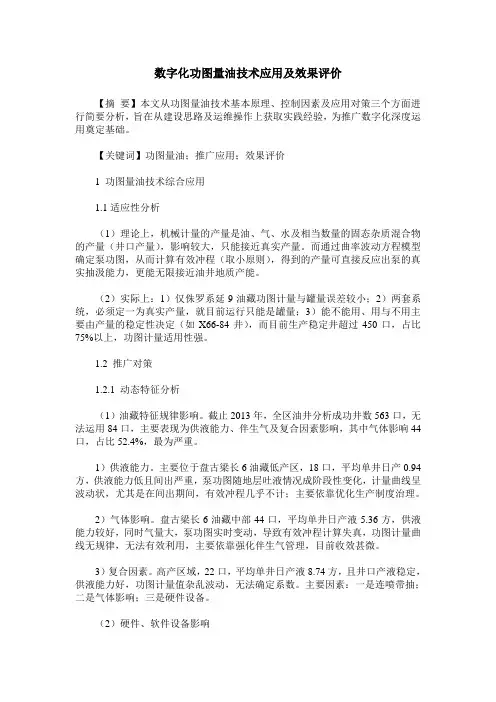

数字化功图量油技术应用及效果评价【摘要】本文从功图量油技术基本原理、控制因素及应用对策三个方面进行简要分析，旨在从建设思路及运维操作上获取实践经验，为推广数字化深度运用奠定基础。
【关键词】功图量油；推广应用；效果评价1 功图量油技术综合应用1.1适应性分析（1）理论上，机械计量的产量是油、气、水及相当数量的固态杂质混合物的产量（井口产量），影响较大，只能接近真实产量。
而通过曲率波动方程模型确定泵功图，从而计算有效冲程（取小原则），得到的产量可直接反应出泵的真实抽汲能力，更能无限接近油井地质产能。
（2）实际上：1）仅侏罗系延9油藏功图计量与罐量误差较小；2）两套系统，必须定一为真实产量，就目前运行只能是罐量；3）能不能用、用与不用主要由产量的稳定性决定（如X66-84井），而目前生产稳定井超过450口，占比75%以上，功图计量适用性强。
1.2 推广对策1.2.1 动态特征分析（1）油藏特征规律影响。
截止2013年，全区油井分析成功井数563口，无法运用84口，主要表现为供液能力、伴生气及复合因素影响，其中气体影响44口，占比52.4%，最为严重。
1）供液能力。
主要位于盘古梁长6油藏低产区，18口，平均单井日产0.94方，供液能力低且间出严重，泵功图随地层吐液情况成阶段性变化，计量曲线呈波动状，尤其是在间出期间，有效冲程几乎不计；主要依靠优化生产制度治理。
2）气体影响。
盘古梁长6油藏中部44口，平均单井日产液5.36方，供液能力较好，同时气量大，泵功图实时变动，导致有效冲程计算失真，功图计量曲线无规律，无法有效利用，主要依靠强化伴生气管理，目前收效甚微。
3）复合因素。
高产区域，22口，平均单井日产液8.74方，且井口产液稳定，供液能力好，功图计量值杂乱波动，无法确定系数。
主要因素：一是连喷带抽；二是气体影响；三是硬件设备。
（2）硬件、软件设备影响1）硬件方面。
一是采集设备是整个系统的最前端，它的微小波动，经过中端信息的变换、传递放大、计算处理，将对计量准确度造成直接影响；二是传输设备损坏将直接导致功图掉线、缺失、数据失真，定期；三是信号干扰测试精度受信号电缆线走向设计影响，排布不合理影响测试准确度，可能会导致采集的部分功图数据错误。
示功图在油田生产实践中的运用黄耀明;刘灏亮【摘要】在抽油机井采油中,由于井下条件的复杂多变,经常导致井筒出现一系列的问题,综述了理论示功图的形状以及结合实际分析了示功图在实践中的运用,并提出了一些油井井筒管理的方法.【期刊名称】《化工设计通讯》【年(卷),期】2017(043)002【总页数】2页(P30,74)【关键词】理论示功图;方法;运用【作者】黄耀明;刘灏亮【作者单位】长庆油田第十二采油厂固城采油作业区,甘肃庆阳 745400;东北石油大学,黑龙江大庆 163318【正文语种】中文【中图分类】TE357抽油泵工作状况的好坏，直接影响抽油机井的系统效率，因此，需要经常进行分析，以采取相应的措施。
分析抽油泵工作状况常用地面实测示功图，即悬点载荷同位移之间的关系曲线图，它实际上反应的是光杆的工作情况，又可称为光杆示功图或地面示功图。
由于抽油井的情况较为复杂，在生产过程中，深井泵将受到制造质量、安装质量，以及砂、蜡、水、气、稠油和腐蚀等多种因素的影响，所以，实测示功图的形状很不规则。
为了正确分析和解释示功图，常需要以理论示功图及典型示功图为基础，进而分析和解释实测示功图。
静载荷作用下的理论示功图是是指井下杆柱不受摩擦、振动、惯性以及其他载荷影响[1]，只在受杆重和液重作用下得到的光杆位移与悬点载荷的示功图，为一平行四边形，如图1所示。
图中，纵坐标为悬点载荷，横坐标为光杆冲程。
AB线段为增载线，即驴头从下死点A开始上行，游动阀关闭，活塞以上抽油杆的重量和抽汲液的重量都作用于悬点上，并使得抽油杆发生弹性变形增长，油管缩短，这一段变形量就称为冲程损失λ，包括杆损λ1和管损λ2，此过程固定阀并没有打开；在B点，载荷增至最大。
BC线段为上载荷线，从B点开始，活塞与光杆同步上行至上死点C，这一过程中，固定阀打开，泵筒进液，井口排液，至此，上冲程完毕。
下冲程中，CD为卸载线，驴头从上死点C开始下行，游动阀仍处于关闭状态，固定阀处于打开状态，此时悬点载荷逐步变小，杆、管与AB过程发生相反的弹性变形，其冲程损失也是λ，在D点，载荷降至最小。

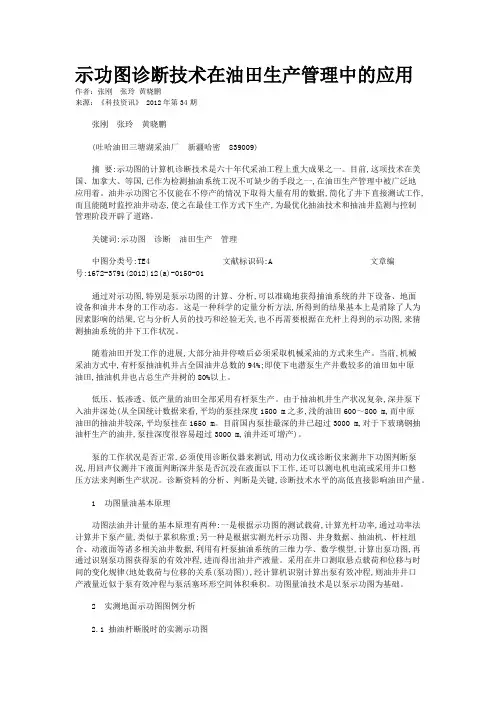

示功图诊断技术在油田生产管理中的应用作者：张刚张玲黄晓鹏来源：《科技资讯》 2012年第34期张刚张玲黄晓鹏(吐哈油田三塘湖采油厂新疆哈密 839009)摘要:示功图的计算机诊断技术是六十年代采油工程上重大成果之一。
目前,这项技术在美国、加拿大、等国,已作为检测抽油系统工况不可缺少的手段之一,在油田生产管理中被广泛地应用着。
油井示功图它不仅能在不停产的情况下取得大量有用的数据,简化了井下直接测试工作,而且能随时监控油井动态,使之在最佳工作方式下生产,为最优化抽油技术和抽油井监测与控制管理阶段开辟了道路。
关键词:示功图诊断油田生产管理中图分类号:TE4 文献标识码:A 文章编号:1672-3791(2012)12(a)-0150-01通过对示功图,特别是泵示功图的计算、分析,可以准确地获得抽油系统的井下设备、地面设备和油井本身的工作动态。
这是一种科学的定量分析方法,所得到的结果基本上是消除了人为因素影响的结果,它与分析人员的技巧和经验无关,也不再需要根据在光杆上得到的示功图,来猜测抽油系统的井下工作状况。
随着油田开发工作的进展,大部分油井停喷后必须采取机械采油的方式来生产。
当前,机械采油方式中,有杆泵抽油机井占全国油井总数的94%;即使下电潜泵生产井数较多的油田如中原油田,抽油机井也占总生产井树的80%以上。
低压、低渗透、低产量的油田全部采用有杆泵生产。
由于抽油机井生产状况复杂,深井泵下入油井深处(从全国统计数据来看,平均的泵挂深度1500 m之多,浅的油田600～800 m,而中原油田的抽油井较深,平均泵挂在1650 m。
目前国内泵挂最深的井已超过3000 m,对于下玻璃钢抽油杆生产的油井,泵挂深度很容易超过3000 m,油井还可增产)。
泵的工作状况是否正常,必须使用诊断仪器来测试,用动力仪或诊断仪来测井下功图判断泵况,用回声仪测井下液面判断深井泵是否沉没在液面以下工作,还可以测电机电流或采用井口憋压方法来判断生产状况。
计量油井产量的功图法技术
张兴华;王俊奇;高志光;郑欣
【期刊名称】《石油地质与工程》
【年(卷),期】2005(019)005
【摘要】针对油田采用双容积单量计量法存在的不足,采用井口传感器记录抽油杆载荷与位移随时间变化的数据信息,确定出泵的有效冲程,再由固化在仪器内的数学模型求得油井产量.该计量技术通过长庆油田17口井的实际应用,取得了较好的效果,平均误差6.37%,满足了油田产建规模不断扩大而带来的油井产量计量技术要求,且简化了地面流程,降低了投资成本.
【总页数】3页(P38-40)
【作者】张兴华;王俊奇;高志光;郑欣
【作者单位】西南石油学院,四川,成都,610500;长庆油田油气工艺技术研究院;长庆石油勘探局培训中心;西安长庆科技工程有限责任公司
【正文语种】中文
【中图分类】TE837
【相关文献】
1.功图法油井计量技术在安塞油田XN区的应用 [J], 李翠平;李堪运;管令;吕旭;梁栋斌
2.油井产量计量的功图法技术及误差分析 [J], 王俊奇;祁凤鸾;徐永高
3.油井产量计量功图法技术的开发与应用 [J], 高志光
4.功图法在油井产量计量中的应用研究 [J], 杨伟
5.华北油田采研院功图法计量技术探索计量简化 [J], 汤惠敏;刘亚静
