功图法油井计量技术概况功图法油井计量技术功图法量油技术开发背景长庆油田油井单井计量以双容积单量为主，双容积单井计量系统组成及地面流程复杂，控制部分易损坏，故障率高，电磁执行机构漏失严重，计量误差较大，且地面流程一次性投资大，维护困难，又不能实现计量数据远传和实时检测，人为影响因素多。
功图法量油技术开发背景2000年以来，长庆油田相继开发的一些小区块或出油点，地理位置较为偏远，油井分散、数量少、产量低．部分区块含水较高。
若按常规模式建立完善的地面流程会造成亏损经营。
为了降低投资、节约成本，提高油田管理水平，2000年，长庆油田公司油气工艺技术研院与西安威正电子科技有限公司联合提出了一种采用“功图法”计量单井产量的计算方式和测试方法，研制开发了一套基于这种方法的综合测试系统和相应的配套计量软件。
经过不断地研究和实践，该技术目前已在全油田共建数据处理点100多个，管理油井4000多口，在油田生产中发挥着重要作用。
功图法油井计量技术目录一、功图法油井计量技术理论研究二、功图法油井计量系统研制三、油田应用情况功图法油井计量技术地面示功图 建立定向井条件下油管、抽油杆、液体三维力学、数学模型结合油井液体性质、抽油机型号、冲程、冲次、杆柱组合等主要参数泵功图采用多边形逼近法和矢量特征法进行分析和故障识别泵有效冲程结合油层物性及生产参数油井产液量功图法油井计量系统技术原理图全天候采集井口位移与载荷数据㈠ 基本原理功图法量油技术是依据抽油机井深井泵工作状态与油井产液量变化关系，把定向井有杆泵抽油系统视为一个复杂的振动系统（三维振动系统：包含抽油杆、油管和液柱三个振动子系统），该系统在一定的边界条件和一定的初始条件（如周期条件）下，对外部激励（地面功图）产生响应（泵功图）。
一、功图法油井计量技术理论研究功图法油井计量技术抽油杆连接条件连接条件油管液柱连接条件 地面功图泵功图地面折算有效排量泵功图识别模块有杆泵抽油系统建立定向井有杆泵抽油系统的力学、数学模型，该模型能计算出给定系统在不同井口示功图激励下的泵功图响应，对此泵功图进行分析，确定泵的有效冲程，进而求出地面折算有效排量。

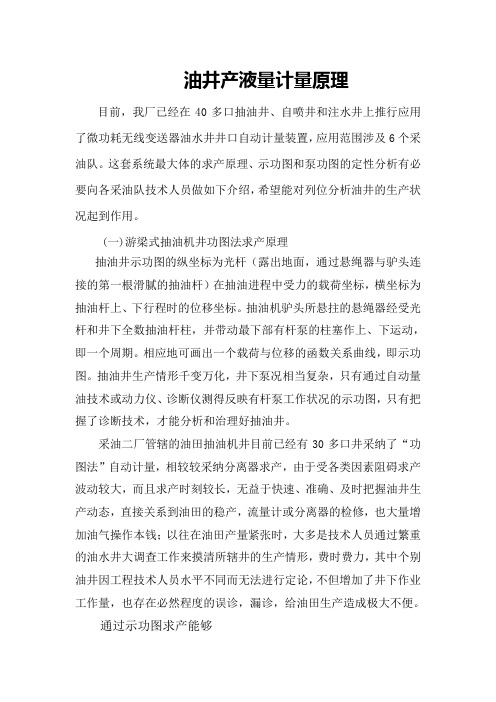

油井产液量计量原理
目前，我厂已经在40多口抽油井、自喷井和注水井上推行应用了微功耗无线变送器油水井井口自动计量装置，应用范围涉及6个采油队。
这套系统最大体的求产原理、示功图和泵功图的定性分析有必要向各采油队技术人员做如下介绍，希望能对列位分析油井的生产状况起到作用。
(一)游梁式抽油机井功图法求产原理
抽油井示功图的纵坐标为光杆（露出地面，通过悬绳器与驴头连接的第一根滑腻的抽油杆）在抽油进程中受力的载荷坐标，横坐标为抽油杆上、下行程时的位移坐标。
抽油机驴头所悬拄的悬绳器经受光杆和井下全数抽油杆柱，并带动最下部有杆泵的柱塞作上、下运动，即一个周期。
相应地可画出一个载荷与位移的函数关系曲线，即示功图。
抽油井生产情形千变万化，井下泵况相当复杂，只有通过自动量油技术或动力仪、诊断仪测得反映有杆泵工作状况的示功图，只有把握了诊断技术，才能分析和治理好抽油井。
采油二厂管辖的油田抽油机井目前已经有30多口井采纳了“功图法”自动计量，相较较采纳分离器求产，由于受各类因素阻碍求产波动较大，而且求产时刻较长，无益于快速、准确、及时把握油井生产动态，直接关系到油田的稳产，流量计或分离器的检修，也大量增加油气操作本钱；以往在油田产量紧张时，大多是技术人员通过繁重的油水井大调查工作来摸清所辖井的生产情形，费时费力，其中个别油井因工程技术人员水平不同而无法进行定论，不但增加了井下作业工作量，也存在必然程度的误诊，漏诊，给油田生产造成极大不便。
通过示功图求产能够。
科技成果——油井工况诊断及功图计产技术
技术开发单位
中国石油天然气股份有限公司长庆油田分公司
适用范围
1、配套示功图采集设备的油井工况诊断、产液量计算及动液面计算的抽油机井。
2、配套电参采集设备的系统效率在线监测、平衡分析的抽油机井。
3、配套变频设备的抽汲参数智能调整的抽油机井。
成果简介
依据有杆泵工作状态与油井产液量变化关系，在一定的边界条件和初始条件下，通过采集地面示功图，利用有杆泵抽油系统的力学、数学模型求解出泵示功图，对泵示功图进行分析，判识油井工况，确定泵的有效冲程，计算出地面有效排量。
工艺技术及装备
1、基于泵示功图的油井工况诊断技术；
2、油井产液量计算技术；
3、抽汲参数调整技术；
4、低产低效油井间开技术；
5、利用泵示功图计算动液面技术；
6、油井系统效率及平衡度技术。
市场前景
该技术运行平稳，减少站控数据处理点，取得了显著的经济和社会效益，可移植性强，适用于国内油田采用抽油机生产的油井，对国内油田油井数字化管理将会起到示范和引领作用。
