抽油机井实测示功图与动液面分析摘要:抽油井实测示功图和动液面是油井工况诊断的一项非常重要措施,通过油井示功图,结合动液面资料能够将深井泵泵况通过图形和数据的方式直观的展示出来,为技术人员分析、判断并采取有效的油井管控措施提供保障。
本文将根据现场实测示功图及动液面数据在油井泵况判断中的应用做一简要分析。
关键词:示功图;实测示功图;动液面;管理措施一、实测示功图与动液面分析(一)、油井正常工作示功图与动液面油井正常工作示功图与理论示功图非常接近,其上下增载线和活塞移动线都呈平行状,形成近似的平行四边形,此类油井工作的特点是油层供液充足,气体影响小,一般动液面都大于两百米以上,沉没度大、泵充满程度好,没有砂、蜡、气体的影响,产量高。
(二)、供液不足油井示功图与动液面供液不足油井实测示功图为一种形似“”菜刀“”形状的功图,但是这个“刀把”始终是处于图形右上的位置,这种油井功图由于油层供液差,沉没度小,所以泵经常处于半充满状态,甚至在某一段时间内不进油。
也就是所谓的“间歇出液”。
所以当活塞上行时光杆正常加载,但下行时由于活塞接触不到泵内的液体,不能正常减载,所以在图形上显示减载线始终处于接近上载荷线处形成“刀把”当活塞下行接触到液面时则迅速减载,形成“刀”头,这类油井的油层供液差,或有堵塞,动液面非常低沉没度几十米到几米。
(三)、气体影响功图与动液面气体影响示功图形状与供液不足类似,但油层供液能力相对较好,由于原油气油比过大,套气压力控制过高,使泵内进入大量气体,下冲程时泵内气体受到活塞压缩,减载缓慢,图形上减载线表现为弧状下行,这类井动液面相对较高,现场动液面一般为一百米至四五百米之间,换算沉没度较高。
(四)、气锁影响功图与动液面当进入泵的气量很大时,活塞在上下冲程中始终是气体在压缩与膨胀,井口不出液或出液很少,由于泵内高压气体的顶托作用,使得光杆加载缓慢,图线呈现缓慢上行,下行时,气体同样的顶托作用使得卸载线变缓,这类井油层供液能力较好,原油气油比大,液面一般较高,但有些供液不足油井由于套管闸门常关,套气压力太大也会造成气锁功图,对于下封隔器的油井来说,由于油层产生的气体被封堵在油套环空里,所以有一部分产气量大的井也有气锁现象。
油田抽油机井示功图判断油井泵况解析摘要在油田开发的实际工作中,实测示功图作为分析深井泵工作状况的主要依据。
由于抽油泵井下工作情况较为复杂,在生产过程中,深井泵将受到制造质量,安装质量,以及砂、蜡、气、稠油和腐蚀等多种因素的影响。
所以,实测示功图的形状各不相同。
为了能正确分析和解释示功图,常常需要与理论示功图进行对比分析,而且实测示功图的解释应以理论示功图为基础。
主题词:载荷游动阀固定阀泵况1静载荷下理论示功图如图1所示,静载理论示功图绘制于以悬点位移为横坐标,悬点载荷为纵坐标的坐标系中。
在下死点A处的悬点静载荷为W1。
冲程开始后,液柱载荷W2逐渐加在活塞上,并引起抽油杆柱和油管柱的变形,液柱载荷全部回到活塞上之后,停止变形(Q=B`B)。
从B点以后悬点以不变的静载荷W1+W2上行至上死点C。
从上死点开始下行后,由于抽油杆柱和油管柱的弹性,液柱载荷W2逐渐地由活塞转移到油管上,故悬点逐渐卸载。
在D点卸载完毕,悬点以固定的静载荷W1继续下行至A点。
这样,在静载荷作用下的悬点理论示功图为平行四边形ABCD。
ABC为上冲程静载变化线。
AB为加载线,加载过程中,游动阀和固定阀同时处于关闭状态。
在B点,加载完毕,变形结束,B`B=Q,活塞与泵筒开始发生相对位移,固定阀也就开始打开而吸入液体。
BC为吸入过程,BC=S`,在此过程中游动阀仍然处于关闭状态。
CDA为下冲程静载变化线。
CD为卸载线,卸载过程中,游动阀和固定阀也同时处于关闭状态。
在D点,卸载完毕,变形结束,D`D=Q,活塞与泵筒开始发生相对位移,游动阀被顶开而开始排出液体。
DA为排出过程DA=S`,排出过程中固定阀仍然处于关闭状态。
2理论示功图的分析在绘制和解释理论示功图的基础上,我们把理论示功图分成四个部分进行分析,使我们进一步了解示功图的作用。
我们首先把理论示功图(图2)划分成四个部分即:A、B、C、DA表示固定凡尔,如这部分有缺失首先在固定凡尔上找原因。
2003年的寒冬,国内第一个“功图法量油”示范工程,长庆油田分公司西峰油田2个计转站121口油井。
“功图量液”最大的贡献不是真正实现了利用油井功图计量产液量,而是大大提升了油井生产工况的诊断水平。
……油井生产工况的诊断……。
1、作为生产工况分析的一种方法;2、但并不是最简捷的分析方法,用起来很不方便。
示功图是通过示功仪记录抽油机每完成一次抽油过程(上冲程和下冲程)电流变化,从而计算出抽油机井载荷变化的图示。
示功图单井自动量油技术计算的产油量与实际产油量的平均相对误差为8.93%,最大相对误差为20.26%,最小相对误差为0.07%,相对误差在15%以内的井占85.71%.因此,利用该方法中封闭曲线的曲率来确定泵示功图的4个凡尔开闭点的方案是可行的,用于有杆抽油系统的单井自动量油具有实际的工程应用价值,该技术已应用于游梁式有杆抽油泵采油井自动监测系统中。
单井液量的计量的主要作用:1、反映油井的产能2、反映油井能力动态变化3、反映油井抽油设备的工作情况4、反映措施作业的效果引用| 回复| 2011-06-09 11:39:44 21楼黄花大小伙油井计量技术的发展:1、玻璃管量油孔板测气:国内各油田普遍采用的传统方法,约占油井总数的90%以上。
该方法装备简单、投资少,但由于采用间歇量油的方式来折算产量,导致原油系统误差为10% ~20%。
2、翻斗量油孔板测气:翻斗量油装置主要由量油器、计数器等组成。
一个斗装满时翻到排油,另一个斗装油,这样反复循环来累积油量。
这种量油装置结构简单,具有一定计量精度。
3、两相分离计量法4、三相分离计量方法等。
引用| 回复| 2011-06-09 11:41:04 22楼黄花大小伙油井计量系统组成:单井远程在线计量与分析系统是以采油工程技术、通信技术和计算机技术相结合的系统,具有油水井自动监测和控制、实时数据采集、油井工况诊断优化设计、油水井液量、电量计量等功能。
该装置是单井集群单井远程自动监测系统,与专门的油井计量软件结合,构成了油井远程监控、液量自动计量及分析优化系统,替代或简化计量流程,以降低产能建设投入和运行成本。

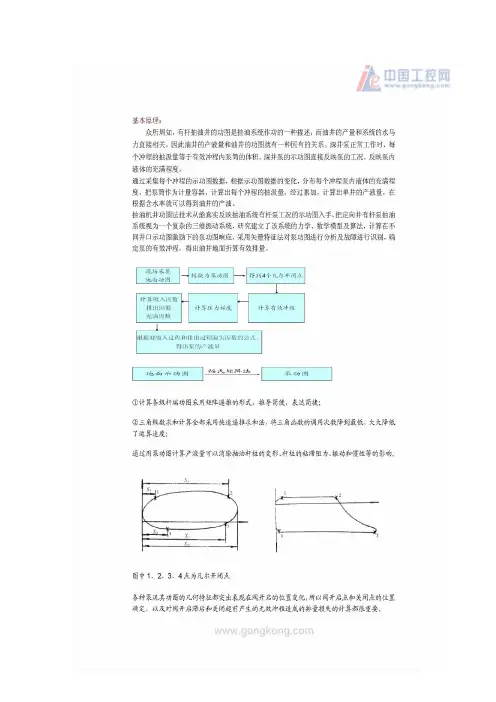

油井产液量计量原理
目前,我厂已经在40多口抽油井、自喷井以及注水井上推广应用了微功耗无线变送器油水井井口自动计量装置,应用范围涉及6个采油队。
这套系统最基本的求产原理、示功图以及泵功图的定性分析有必要向各采油队技术人员做如下介绍,希望能对各位分析油井的生产状况起到作用。
(一)游梁式抽油机井功图法求产原理
抽油井示功图的纵坐标为光杆(露出地面,通过悬绳器与驴头连接的第一根光滑的抽油杆)在抽油过程中受力的载荷坐标,横坐标为抽油杆上、下行程时的位移坐标。
抽油机驴头所悬拄的悬绳器承受光杆和井下全部抽油杆柱,并带动最下部有杆泵的柱塞作上、下运动,即一个周期。
相应地可画出一个载荷与位移的函数关系曲线,即示功图。
抽油井生产情况千变万化,井下泵况相当复杂,只有通过自动量油技术或动力仪、诊断仪测得反映有杆泵工作状况的示功图,只有掌握了诊断技术,才能分析和管理好抽油井。
采油二厂管辖的油田抽油机井目前已经有30多口井采用了“功图法”自动计量,相比较采用分离器求产,由于受各种因素影响求产波动较大,而且求产时间较长,不利于快速、准确、及时掌握油井生产动态,直接关系到油田的稳产,流量计或分离器的检修,也大量增加油气操作成本;以往在油田产量紧张时,大多是技术人员通过繁重
的油水井大调查工作来摸清所辖井的生产情况,费时费力,其中个别油井因工程技术人员水平差异而无法进行定论,不但增加了井下作业工作量,也存在一定程度的误诊,漏诊,给油田生产造成极大不便。
通过示功图求产可以解决常期困绕油田的各类机采井求产、诊断和综合评判中存在的问题,在一定程度上不仅解决油井的求产困难,而且减轻采油工作者劳动强度。
自动计量系统油井产量提供了一个快速、准确测算方法,使决策部门能够对我厂所辖油井实现宏观上的控制和决策。
1.理论示功图特征分析
在实际的示功图分析工作中,为便于分析常常要拿理论示功图与实测示功图进行对比,从中分析该油井的工作状况。
下面就先来了解一下理论示功图的绘制和解释。
示功图是由载荷随位移的变化关系曲线所构成的封闭曲线图。
表示悬点载荷与位移关系的示功图称为地面示功图或光杆示功图。
在实际工作中是以实测地面示功图作为分析有杆泵工作状况的主要依据。
由于抽油井的情况较为复杂,在生产过程中,有杆泵将受到制造质量,安装质量,以及砂、蜡、水、气、稠油和腐蚀等多种因素的影响,所以,实测示功图有时奇形怪状各不相同。
为了能正确分析和解释示功图,常常需要以绘制理论示功图为基础。
理论示功图,就是认为光杆只承受抽油杆柱与活塞截面积以上液柱的静载荷时,理论上所得到的示功图,叫做理论示功图。
它是在下述假设条件下绘制出来的,即:
(1)、有杆泵质量合格,工作正常;
(2)、不考虑活塞在上下冲程中,抽油杆柱所受到的摩擦力、惯性力、振动载荷与冲击载荷等的影响,假设力在抽油杆柱中的传递是瞬时的,凡尔的起落也是瞬时的;
(3)、抽油设备在工作过程中,不受砂、蜡、水、气等因素的影响,。
