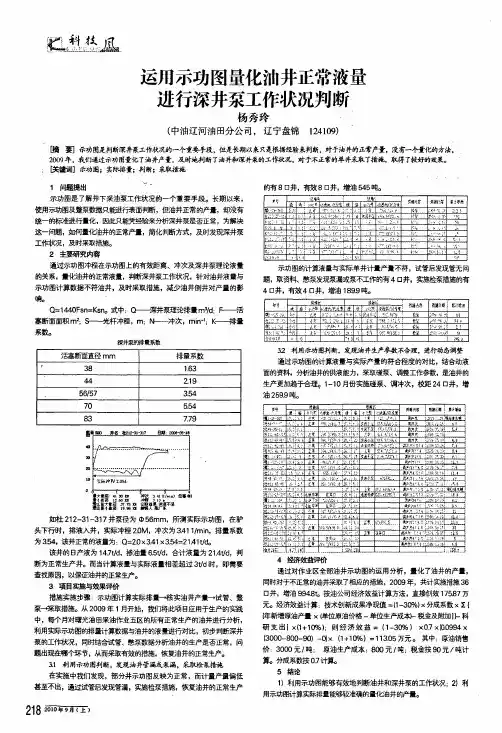

趔笠瓜．运用示功图量化油井正常液量进行深井泵工作状况判断杨秀玲(中油辽河油田分公司，辽宁盘锦124l()9)睛要】示功图是判断深井泵工作状况的一个重要手段，但是长期以来只是根据经验来判断。
对于油井的正常产量，没有一个量化的方法，2009年，我们通过示功图量化了油井产量，及时地判断了油井和深井泵的工作状况，对于不正常的单井采取了措施，取得了较好的效果。
p徽】示功图；实际排量；判断；采取措施．1问题睫出示功图是了解井下采油泵工作状况的一个重要手段。
长期以来，使用示功图及蹩泵数据只能进行表面判断，但油井正常的产量，却没有统一的标准进行量化，因此只能凭经验来分析深井泵是否正常，为解决这一问题，如何量化油井的正常产量，简化判断方式，及时发现深井泵工作状况，及时采取措施。
2主要研究内容通过示功图冲程在示功图上的有效距离、冲次及深井泵理论液量的关系，量化油井的正常液量，判断深井泵工作状况，针浦由井液量与示功图计算数据不符油井，及时采取措施，减少油井倒井对产量的影响。
Q=1440Fsn=Ksn。
式中：Q—谢泵理论排量m3／d：}—话塞断面面积m2；s_—珧杆；中程，m；№—‘中次，m i n-1：I(_—刊}量系数。
深井泵的排景系数活塞断面直径m m排量系数’381634421956，573．5470554837．79尸—7-．．-…一／■^^，——√、／^、／如杜212—31—317井泵径为中56m m，所测实际示功图，在驴头下行时，排液入井，实际冲程2D M，冲次为3411，m i n，排量系数为354，该井正常的液量为：Q=2D×3．41×3．54=2141t，do该井的日产液为147t，d，掺油量6．5t，d，合计液鼍为214删，判断为正常生产井。
而当计算液量与实际液量相差超过3伙I时，即需要查找原因，以保证油井的正常生产。
3项目实施与效果评价措施实施步骤：示功图计算实际排量叫亥实油井产量一试管、蹩泵—采取措施。

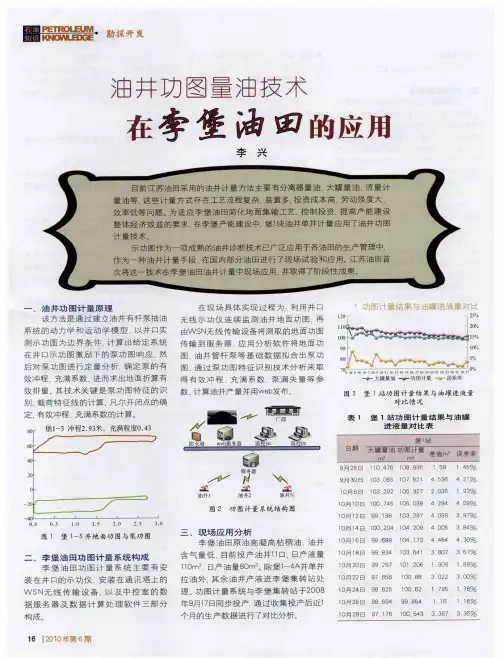

油井产液量计量原理目前，我厂已经在40多口抽油井、自喷井以及注水井上推广应用了微功耗无线变送器油水井井口自动计量装置，应用范围涉及6个采油队。
这套系统最基本的求产原理、示功图以及泵功图的定性分析有必要向各采油队技术人员做如下介绍，希望能对各位分析油井的生产状况起到作用。
(一)游梁式抽油机井功图法求产原理抽油井示功图的纵坐标为光杆（露出地面，通过悬绳器与驴头连接的第一根光滑的抽油杆）在抽油过程中受力的载荷坐标，横坐标为抽油杆上、下行程时的位移坐标。
抽油机驴头所悬拄的悬绳器承受光杆和井下全部抽油杆柱，并带动最下部有杆泵的柱塞作上、下运动，即一个周期。
相应地可画出一个载荷与位移的函数关系曲线，即示功图。
抽油井生产情况千变万化，井下泵况相当复杂，只有通过自动量油技术或动力仪、诊断仪测得反映有杆泵工作状况的示功图，只有掌握了诊断技术，才能分析和管理好抽油井。
采油二厂管辖的油田抽油机井目前已经有30多口井采用了“功图法”自动计量，相比较采用分离器求产，由于受各种因素影响求产波动较大，而且求产时间较长，不利于快速、准确、及时掌握油井生产动态，直接关系到油田的稳产，流量计或分离器的检修，也大量增加油气操作成本；以往在油田产量紧张时，大多是技术人员通过繁重的油水井大调查工作来摸清所辖井的生产情况，费时费力，其中个别油井因工程技术人员水平差异而无法进行定论，不但增加了井下作业工作量，也存在一定程度的误诊，漏诊，给油田生产造成极大不便。
通过示功图求产可以解决常期困绕油田的各类机采井求产、诊断和综合评判中存在的问题，在一定程度上不仅解决油井的求产困难，而且减轻采油工作者劳动强度。
自动计量系统油井产量提供了一个快速、准确测算方法，使决策部门能够对我厂所辖油井实现宏观上的控制和决策。
1.理论示功图特征分析在实际的示功图分析工作中，为便于分析常常要拿理论示功图与实测示功图进行对比，从中分析该油井的工作状况。
下面就先来了解一下理论示功图的绘制和解释。
功图法计量技术及现场应用冯亚莉(大庆油田采油三厂) 摘要:功图量油作为一种计量技术,其原理可行,与计量间分离器量油相比,直接反映了油井泵的运行状况,人为影响因素少,具有重复性好、系统误差较小、精度较高的特点。
通过采用功图法计量技术,可提高油井的科学管理程度,降低油田建设投资,产生可观的社会效益和经济效益。
关键词:功图法;计量;应用1 功图法计量的关键技术在泵的有效冲程确定后,则泵功图油井产量可由下式计算q g=1440S e d2(n/B0)式中d为泵径(m);S e为有效冲程(m);n为冲次(次/min);B0为原油体积系数,无因次。
于是油井产量为Q=Kq g式中Q为油井产量(m3/d);K为修正系数,无因次;q g为泵功图产量(m3/d)。
从上式可以看出,当仪器测出泵功图产量后还必须乘以一个修正系数才能得出油井的实际产量,而这个修正系数则主要取决于示功图形状。
首先利用示功图的最大、最小载荷和最大位移(冲程)确定功图的水平外接矩形;然后找出与功图右下角部分相切且稳定的切线AB。
B点对应的冲程与总冲程之间的比值即为功图的基本相对有效冲程β值。
该方法具有传统方法不具备的普适性和稳定性。
其次考虑到饱满功图会比较接近总冲程,而实际产量却达不到这么高。
分析实际数据发现,饱满功图的实际β值,基本上保持在80%附近。
根据这一边界条件,采用了下述方法对相对有效冲程进行修正:在功图水平外接矩形右边上求得距离该矩形右下角点015倍β值的点C(以矩形下底边长度为单位长度1),连接该点与矩形左下角点O,过B 点做直线OC的垂线BD,垂足D到O点的距离与OC长度的比值即为修正后的相对有效冲程α,而修正系数K=α/018。
通过采集不同层系、不同功图、不同泵况的油井的大量现场数据,依据一定的理论基础,摸索出了不同泵况、不同功图条件下的修正系数经验值:①当功图分析正常时,采用修正系数110进行计产;②当功图反映出是气影响或供液不足时,采用修正系数017进行计产;③当功图反映出是微漏时,采用修正系数015～016进行计产;④当功图反映出是漏失时,采用修正系数012～014进行计产。
2003年的寒冬，国内第一个“功图法量油”示范工程，长庆油田分公司西峰油田2个计转站121口油井。
“功图量液”最大的贡献不是真正实现了利用油井功图计量产液量，而是大大提升了油井生产工况的诊断水平。
……油井生产工况的诊断……。
1、作为生产工况分析的一种方法；2、但并不是最简捷的分析方法，用起来很不方便。
示功图是通过示功仪记录抽油机每完成一次抽油过程(上冲程和下冲程)电流变化，从而计算出抽油机井载荷变化的图示。
示功图单井自动量油技术计算的产油量与实际产油量的平均相对误差为8．93％，最大相对误差为20．26％，最小相对误差为0．07％，相对误差在15％以内的井占85．71％．因此，利用该方法中封闭曲线的曲率来确定泵示功图的4个凡尔开闭点的方案是可行的，用于有杆抽油系统的单井自动量油具有实际的工程应用价值，该技术已应用于游梁式有杆抽油泵采油井自动监测系统中。
单井液量的计量的主要作用：1、反映油井的产能2、反映油井能力动态变化3、反映油井抽油设备的工作情况4、反映措施作业的效果引用| 回复| 2011-06-09 11:39:44 21楼黄花大小伙油井计量技术的发展：1、玻璃管量油孔板测气：国内各油田普遍采用的传统方法，约占油井总数的90%以上。
该方法装备简单、投资少，但由于采用间歇量油的方式来折算产量，导致原油系统误差为10% ～20%。
2、翻斗量油孔板测气：翻斗量油装置主要由量油器、计数器等组成。
一个斗装满时翻到排油，另一个斗装油，这样反复循环来累积油量。
这种量油装置结构简单，具有一定计量精度。
3、两相分离计量法4、三相分离计量方法等。

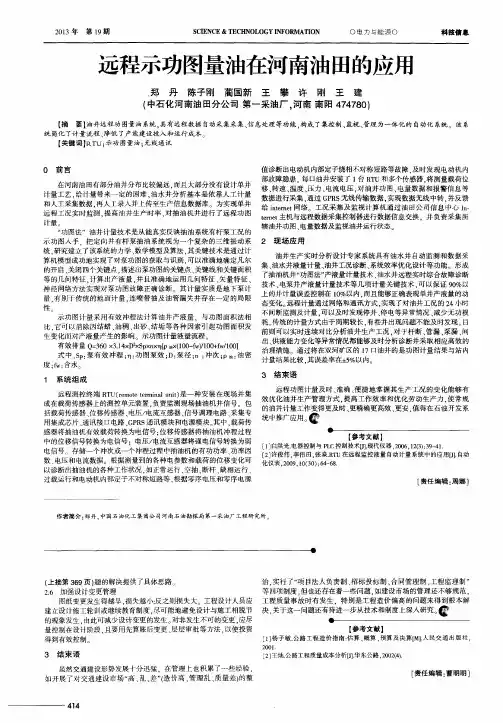

引用| 回复| 2011-06-09 11:41:04 22楼黄花大小伙油井计量系统组成：单井远程在线计量与分析系统是以采油工程技术、通信技术和计算机技术相结合的系统，具有油水井自动监测和控制、实时数据采集、油井工况诊断优化设计、油水井液量、电量计量等功能。
该装置是单井集群单井远程自动监测系统，与专门的油井计量软件结合，构成了油井远程监控、液量自动计量及分析优化系统，替代或简化计量流程，以降低产能建设投入和运行成本。
油井产液量计量原理目前，我厂已经在40多口抽油井、自喷井以及注水井上推广应用了微功耗无线变送器油水井井口自动计量装置，应用范围涉及6个采油队。
这套系统最基本的求产原理、示功图以及泵功图的定性分析有必要向各采油队技术人员做如下介绍，希望能对各位分析油井的生产状况起到作用。
(一)游梁式抽油机井功图法求产原理抽油井示功图的纵坐标为光杆（露出地面，通过悬绳器与驴头连接的第一根光滑的抽油杆）在抽油过程中受力的载荷坐标，横坐标为抽油杆上、下行程时的位移坐标。
抽油机驴头所悬拄的悬绳器承受光杆和井下全部抽油杆柱，并带动最下部有杆泵的柱塞作上、下运动，即一个周期。
相应地可画出一个载荷与位移的函数关系曲线，即示功图。
抽油井生产情况千变万化，井下泵况相当复杂，只有通过自动量油技术或动力仪、诊断仪测得反映有杆泵工作状况的示功图，只有掌握了诊断技术，才能分析和管理好抽油井。
采油二厂管辖的油田抽油机井目前已经有30多口井采用了“功图法”自动计量，相比较采用分离器求产，由于受各种因素影响求产波动较大，而且求产时间较长，不利于快速、准确、及时掌握油井生产动态，直接关系到油田的稳产，流量计或分离器的检修，也大量增加油气操作成本；以往在油田产量紧张时，大多是技术人员通过繁重的油水井大调查工作来摸清所辖井的生产情况，费时费力，其中个别油井因工程技术人员水平差异而无法进行定论，不但增加了井下作业工作量，也存在一定程度的误诊，漏诊，给油田生产造成极大不便。
通过示功图求产可以解决常期困绕油田的各类机采井求产、诊断和综合评判中存在的问题，在一定程度上不仅解决油井的求产困难，而且减轻采油工作者劳动强度。
自动计量系统油井产量提供了一个快速、准确测算方法，使决策部门能够对我厂所辖油井实现宏观上的控制和决策。
1.理论示功图特征分析在实际的示功图分析工作中，为便于分析常常要拿理论示功图与实测示功图进行对比，从中分析该油井的工作状况。
下面就先来了解一下理论示功图的绘制和解释。
示功图计产的实际应用作者：葛云有来源：《中国科技博览》2013年第29期摘要：功图计产作为一种方便快捷的产量计量方式，在油田实际工作中已经得到了广泛应用，本文对不同功图量油方法进行对比，确定其中准确率较高的一种方法。
关键词：应用量油示功图中图分类号：TG333.7 文献标识码：A 文章编号：1009-914X（2013）29-262-02一、理论示功图悬点载荷随位移变化规律的图形称为地面（光杆）示功图，理论示功图为平行四边形，如图1。
图中的ABC为上冲程静载变化线，其中AB为加载线。
这一加载过程中，游动阀和固定阀均处于关闭状态，B点加载结束。
此后柱塞与泵筒开始发生相对位移，固定阀开始打开吸液进泵，故BC为泵的吸入过程。
CDA为下冲程静载变化线，其中CD为卸载线。
卸载过程中，游动阀和固定阀均处于关闭状态，到D点卸载结束，此后柱塞和泵筒之间开始发生位移，游动阀被顶开，泵开始排液，故DA为泵的排液过程。
抽油机井地面理论示功图（图1）图中，FH为最大载荷，N；FL为最小载荷，N；Hp为地面功图有效冲程，m；H为地面功图冲程，m；λ为冲程损失，m。
二、示功图量油的常用方法1、示功图面积法该方法利用的参数：1）求得实测示功图的面积与理论示功图的面积的比值。
2）求得该参数下的理论排量。
公式如下：式中，为计算的油井产量，m3/d；为理论排量，m3/d；S为实测示功图面积，m2；为功图最大载荷，N；为功图最小载荷，N；为地面功图冲程，m。
2、功图有效冲程法（1）泵功图有效冲程法该方法利用的参数：1）利用实测地面示功图推导出井下泵示功图，求得井下泵示功图的柱塞有效冲程和柱塞冲程。
2）求得该参数下的理论排量。
公式如下：式中，为泵功图有效冲程法计算的油井产量，m3/d；为理论排量，m3/d；为泵功图有效冲程，m；为泵功图冲程，m。
（2）地面功图有效冲程法该方法利用的参数：1）利用实测示功图求得功图有效冲程和功图冲程。
2）求得该参数下的理论排量。
