电动阀门智能定位器使用说明书天津通诺科技一、面板说明1、按键功能说明（1）A/M键：A.手/自动模式切换；B.手动模式下按2秒进入标定模式、C.标定模式下标定结果的存储和确认等；（2）▲键：A.手动模式下控制电机正转；B.标定模式下做累加键使用；（3）▼键：A.手动模式下控制电机反转；B.标定模式下做递减键使用；C.自动模式下按2秒进入初始化模式2、数码管显示说明（参考表1）（1）手动模式下，显示阀门相应开度，显示范围不受0.00～100.0的限制；（2）自动模式下，正常状态显示当前阀门开度，显示范围不受0.00～100.0的限制；（3）标定模式下，各显示具体含义见标定功能说明；3、状态LED显示说明（1）OPEN：电动执行器控制输出电路“开”输出有效；（2）SHUT：电动执行器控制输出电路“闭”输出有效；（3）MANU：定位器处于手动模式；（4）AUTO：定位器处于自动模式；4、用户标定LED显示说明（1）DRTA：正相标定，即4mA对应阀门全闭，20mA对应阀门全开；（2）RVSA：反相标定，即4mA对应阀门全开，20mA对应阀门全闭；（3）OPEN：无输入信号时，阀门自动调至全开；（4）STOP：无输入信号时，阀门自动停在当前位置；（5）SHUT：无输入信号时，阀门自动调至全闭；二、性能参数1、控制精度：0.1%～1.0% （可设置）2、工作功耗：<10W3、工作电压：交流100～240V4、电动执行器反馈电位器：500欧姆～10K欧姆5、输入信号：4～20mA6、输入阻抗：250欧姆7、输出信号：4～20mA8、输出信号负载：≤450欧姆9、环境温度：-20 °C～70 °C10、环境湿度：≤80％RH三、关于一键标定的说明1、在自动工作状态下，按下▲键4秒钟，自动进入自动标定状态。

2、进入自动标定后，电机将自动转到最小转角位置，进行最小转角标定。

延时3秒钟后，电机自动转到最大转角位置，进行最大转角标定。

阀门定位器.模块使用说明书ZXQ 系列电动阀门智能定位器/阀门操作器（电子式伺服控制器）使用说明书DOC NO ：201109ZXQ20 ZXQ20ZXQ20ZXQ20目录1一、概述 (2)二、主要技术指标 (2)三、定位器面板 (3)四、接线方式 (5)五、设定操作方法 (6)六、错误代码列表 (9)附录：其它标定操作（出厂后如需此项操作，请在厂家指导下使用） (9)如顾客所购买的是本公司Z型（机电一体）执行器，内部定位器无需对执行器转角标定，接线无误即可正常使用。

系列电动阀门智能定位器是以工业单片机为核心的智能信号采集控制系统，体积小巧，可选择安装在电动执行器的接线盒内或以DIN导轨方式固定在外，能直接接收工业仪表或计算机等输出的4~20mA DC信号(其它输入信号类型可在出厂前定制)，与电位器反馈的电动执行器配套对各种阀门或装置进行精确定位操作，能对电动执行器的转角（或位移）进行自由标定，同时输出4~20mA DC的执行器转角位置（或位移）反馈转换信号，可精确设定执行器转角位置的下限限位值和上限限位值，定位器采用3个按键操作，9个LED灯可直接显示定位器模态，4位数码LED通过2按键切换显示阀位实际开度值、阀位设定开度值、定位器壳内温度，操作方便。

通过U4参数可调) ●可接电动执行器反馈信号：电位器500Ω～10KΩ●可接收外部控制信号（DC）：4~20mA （1~5V、0~10V、开关量等出厂前定制）●输入阻抗：250Ω；●通过修改U1参数可设定：①DRTA/正动作，RVSA/逆动作模态②输入信号中断时“中断”模态—OPEN(开)、STOP(停)、SHUT(闭)●可选：可控硅输出（AC，1000V，25A）●输出执行器位置信号：低漂移输出4~20mADC对应执行器全闭至全开，信号完全与输入隔离（光电隔离），输出负载≤500Ω●环境温度：0~80℃，相对湿度：≤90%RH ●有超温保护功能: 定位器壳内温度≥70℃时，定位器停止对执行器的开闭控制●外形尺寸：ZXQ2003→77mm(底面长)×76mm(底面宽)×51mm(高/厚);ZXQ2004→74 mm(底面长)×57mm(底面宽)×45mm(高/厚)ZXQ2004B→119mm(底面长)×76mm(底面宽)×26mm(高/厚)ZXQ2004C→62mm(底面长)×48mm(底面宽)×26mm(高/厚)●可通过按键自由标定输入信号所对应执行器的动作区间（一般标定为电动执行器全闭、全开位置）●可设定最大阀位限制值与最小阀位限制值●密码锁，防止误操作●防执行器频繁启动功能●带故障报警代码指示功能（E-0X）3按输入信号和执行器转角位置进行智能步距调整精确定位■1■5■壳上的接线图连接好电动执行器和电源连线，注意连接时的极性，为减少电机干扰，应将电动执行器的电机控制线和反馈信号线分开走线；定位器的弱电信号线应尽量短些，若必须使用较长的连线时，应采用屏蔽信号线，外屏蔽与控制柜外壳妥善接地。

阀门定位器的详情介绍及操作规程阀门定位器的详情介绍阀门定位器按结构分：气动阀门定位器、电气阀门定位器及智能阀门定位器，是调整阀的紧要附件，通常与气动调整阀配套使用，它接受调整器的输出信号，然后以它的输出信号去掌控气动调整阀，当调整阀动作后，阀杆的位移又通过机械装置反馈到阀门定位器，阀位情形通过电信号传给上位系统。

（一）结构阀门定位器按其结构形式和工作原理可以分成气动阀门定位器、电－气阀门定位器和智能式阀门定位器。

阀门定位器能够增大调整阀的输出功率，削减调整信号的传递滞后的情况发生，加快阀杆的移动速度，能够提高阀门的线性度，克服阀杆的摩擦力并除去不平衡力的影响，从而保证调整阀的正确定位。

（二）定位器分类1、阀门定位器按输入信号分为气动阀门定位器、电气阀门定位器和智能阀门定位器。

（1）气动阀门定位器的输入信号是标准气信号，例如，20～100kPa气信号，其输出信号也是标准的气信号。

（2）电气阀门定位器的输入信号是标准电流或电压信号，例如，4～20mA电流信号或1～5V电压信号等，在电气阀门定位器内部将电信号转换为电磁力，然后输出气信号到拨动掌控阀。

（3）智能电气阀门定位器它将掌控室输出的电流信号转换成驱动调整阀的气信号，依据调整阀工作时阀杆摩擦力，抵消介质压力波动而产生的不平衡力，使阀门开度对应于掌控室输出的电流信号。

并且可以进行智能组态设置相应的参数，达到改善掌控阀性能的目的。

2、按动作的方向可分为单向阀门定位器和双向阀门定位器。

单向阀门定位器用于活塞式执行机构时，阀门定位器只有一个方向起作用，双向阀门定位器作用在活塞式执行机构气缸的两侧，在两个方向起作用。

3、按阀门定位器输出和输入信号的增益符号分为正作用阀门定位器和反作用阀门定位器。

正作用阀门定位器的输入信号加添时，输出信号也加添，因此，增益为正。

反作用阀门定位器的输入信号加添时，输出信号减小，因此，增益为负。

4、按阀门定位器输入信号是模拟信号或数字信号，可分为一般阀门定位器和现场总线电气阀门定位器。

概要 GENERAL720E高性能蝶阀的阀板与阀座具有独特的结构设计，因此具有优良的切断性能和耐久性能，是一种用途广泛的调节阀。

This series is high performance butterfly valve of high durability, high seating performance. It has several diffe-rent seal ring construction suitable to various service appli-cations.标准规格 STANDARD SPECIFICATIONS本体部BODY型号Series 720E*①公称通径Body size 3"～24"（80A～600A即DN80～DN600）阀板形状Disc form 偏心型部分球面阀板Eccentric type segmental ball disc阀内件材质阀内件处理Trim materialsTrim treatment标准材质组合及使用温度·压力范围，请参见表1。

See Table1 for hardening treatment and operating pressure-temperature.公称压力Body ratings L Class Body／L 级阀体 : JIS 10K／ANSI Class 150／PN 16*②M Class Body／M级阀体: JIS 20K／ANSI Class 300／PN 40*②连接方式Body connections 法兰型 ( RF、凹凸式) Flanged（RF、MFM）尺寸Dimension 请参见第34～53页。

See pages 34～53.阀体及上阀盖材质Body & BonnetMaterialSCPH2/WCB, SCS13A/CF8, SCS14A /CF8M , and other alloy steels.各种材质的使用温度·压力范围，请参见表1和表2。

ZXQ系列电动阀门智能定位器/阀门操作器（电子式伺服控制器）使用说明书DOC NO：201109ZXQ2003ZXQ2004BZXQ2004ZXQ2004C目录一、概述 (2)二、主要技术指标 (2)三、 定位器面板....................................................3 四、 接线方式.........................................................5 五、 设定操作方法.................................................6 六、 错误代码列表 (9)附录：其它标定操作（出厂后如需此项操作，请在厂家指导下使用） (9)如顾客所购买的是本公司Z 型（机电一体）执行器，内部定位器无需对执行器转角标定，接线无误即可正常使用。

ZXQ 系列电动阀门智能定位器是以工业单片机为核心的智能信号采集控制系统，体积小巧，可选择安装在电动执行器的接线盒内或以DIN 导轨方式固定在外，能直接接收工业仪表或计算机等输出的4~20mA DC 信号(其它输入信号类型可在出厂前定制)，与电位器反馈的电动执行器配套对各种阀门或装置进行精确定位操作，能对电动执行器的转角（或位移）进行自由标定，同时输出4~20mA DC 的执行器转角位置（或位移）反馈转换信号，可精确设定执行器转角位置的下限限位值和上限限位值，定位器采用3个按键操作，9个LED 灯可直接显示定位器模态，4位数码LED 通过按键切换显示阀位实际开度值、阀位设定开度值、定位器壳内温度，操作方便。

● 控制精度：0.1%~3.0%(通过U4参数可调)● 可接电动执行器反馈信号：电位器500Ω～10K Ω ● 可接收外部控制信号（DC ）：4~20mA （1~5V 、0~10V 、开关量等出厂前定制） ● 输入阻抗：250Ω；● 通过修改U1参数可设定：①DRTA/正动作，RVSA/逆动作模态 ②输入信号中断时“中断”模态—OPEN(开)、STOP(停)、SHUT(闭) ● 可选：可控硅输出（AC ，1000V ，25A ）● 输出执行器位置信号：低漂移输出4~20mA DC 对应执行器全闭至全开，信号完全与输入隔离（光电隔离），输出负载≤500Ω ● 环境温度：0~80℃，相对湿度：≤90%RH●有超温保护功能: 定位器壳内温度≥70℃时，定位器停止对执行器的开闭控制●外形尺寸：ZXQ2003→77mm(底面长)×76mm(底面宽)×51mm(高/厚);ZXQ2004→74 mm(底面长)×57mm(底面宽)×45mm(高/厚)ZXQ2004B→119mm(底面长)×76mm(底面宽)×26mm(高/厚)ZXQ2004C→62mm(底面长)×48mm(底面宽)×26mm(高/厚)●可通过按键自由标定输入信号所对应执行器的动作区间（一般标定为电动执行器全闭、全开位置）●可设定最大阀位限制值与最小阀位限制值●密码锁，防止误操作●防执行器频繁启动功能●带故障报警代码指示功能（E-0X）●按输入信号和执行器转角位置进行智能步距调整精确定位■■■1参照下图定位器接线端子和定位器外壳上的接线图连接好电动执行器和电源连线，注意连接时的极性，为减少电机干扰，应将电动执行器的电机控制线和反馈信号线分开走线；定位器的弱电信号线应尽量短些，若必须使用较长的连线时，应采用屏蔽信号线，外屏蔽与控制柜外壳妥善接地。

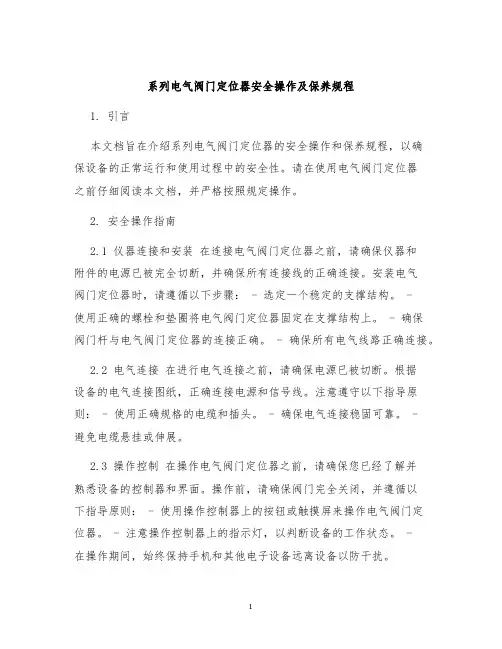

系列电气阀门定位器安全操作及保养规程1. 引言本文档旨在介绍系列电气阀门定位器的安全操作和保养规程，以确保设备的正常运行和使用过程中的安全性。

请在使用电气阀门定位器之前仔细阅读本文档，并严格按照规定操作。

2. 安全操作指南2.1 仪器连接和安装在连接电气阀门定位器之前，请确保仪器和附件的电源已被完全切断，并确保所有连接线的正确连接。

安装电气阀门定位器时，请遵循以下步骤： - 选定一个稳定的支撑结构。

-使用正确的螺栓和垫圈将电气阀门定位器固定在支撑结构上。

- 确保阀门杆与电气阀门定位器的连接正确。

- 确保所有电气线路正确连接。

2.2 电气连接在进行电气连接之前，请确保电源已被切断。

根据设备的电气连接图纸，正确连接电源和信号线。

注意遵守以下指导原则： - 使用正确规格的电缆和插头。

- 确保电气连接稳固可靠。

-避免电缆悬挂或伸展。

2.3 操作控制在操作电气阀门定位器之前，请确保您已经了解并熟悉设备的控制器和界面。

操作前，请确保阀门完全关闭，并遵循以下指导原则： - 使用操作控制器上的按钮或触摸屏来操作电气阀门定位器。

- 注意操作控制器上的指示灯，以判断设备的工作状态。

-在操作期间，始终保持手机和其他电子设备远离设备以防干扰。

2.4 安全防护在使用电气阀门定位器时，请注意以下安全防护措施： - 提前了解设备的应急停机开关位置，以便在紧急情况下能够迅速切断电源。

- 避免用力过猛操作装置，以免损坏设备。

- 注意设备周围的环境，确保设备的正常运行。

- 如果发现任何设备故障、异常或危险情况，请立即停止使用，并通知维修人员。

3. 保养规程为确保电气阀门定位器的长期可靠工作，建议按照以下保养规程进行定期保养：3.1 清洁定期对电气阀门定位器进行清洁，确保其表面干净无尘。

使用柔软的布料和中性清洁剂擦拭表面，避免使用含有酸碱性的化学溶剂。

3.2 润滑根据设备的要求，在指定的部位进行润滑。

使用适当的润滑剂，并按照设备说明书和润滑表进行操作。

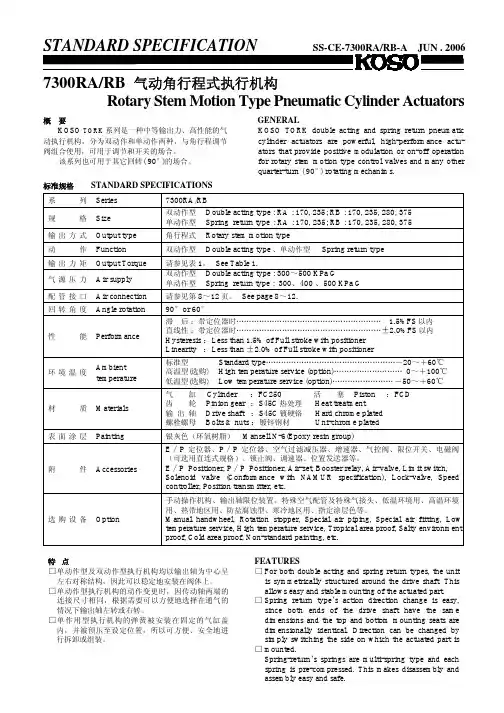

概要 GENERALKOSO TORK系列是一种中等输出力、高性能的气动执行机构，分为双动作和单动作两种，与角行程调节阀组合使用，可用于调节和开关的场合。

该系列也可用于其它回转( 90°)的场合。

KOSO TORK double acting and spring return pneumatic cylinder actuators are powerful, high-performance actu-ators that provide positive modulation or on-off operation for rotary stem motion type control valves and many other quarter-turn ( 90°) rotating mechanims.标准规格 STANDARD SPECIFICATIONS 系列Series 7300RA/RB规格Size 双动作型Double acting type : RA : 170, 235; RB : 170, 235, 280, 375 单动作型Spring return type: RA : 170, 235; RB : 170, 235, 280, 375输出方式Output type 角行程式Rotary stem motion type动作Function 双动作型Double acting type、单动作型Spring return type 输出力矩Output Torque 请参见表1。

See Table 1.气源压力Air supply 双动作型Double acting type : 300～500 KPa G单动作型Spring return type : 300、400 、500 KPa G配管接口Air connection 请参见第8～12页。

电气阀门定位器---YT-1000系列-使用说明书————————————————————————————————作者：————————————————————————————————日期：电气阀门定位器YT-1000系列使用说明书YT-1000系列使用说明书目录1 结构 0先导阀 (2)2 作用 (2)反馈部分 (3)4 反馈信号调整： (4)2作用 (6)3 动作原理 (6)安装 (8)注意事项 (8)安装时必要的工具 (8)YT-1000L的安装 (8)利用支架安装YT-1000L (8)配管 (12)注意事项 (12)使用的空压条件 (12)配管条件 (13)执行机构和气管的连接 (13)调节 (13)零点调节 (13)量程调节 (14)自动/手动开关（旁路开关） (14)底座调节 (15)节流孔调节 (16)产品维护和检查 (16)故障诊断和措施 (17)1 结构先导阀先导阀为定位器关键核心零部件，极易损坏，本公司生产的YT-1000系列先导阀可替代原装定位器先导阀。

厂家直销高仿韩国永泰YT-1000型系列电气阀门定位器此宝贝名称：先导阀，行业内称：放大器，2 作用作用是：力平衡原理通过喷嘴调节气体流量的输出大小。

先导阀是阀门定位器的主要部件之一。

先导阀就像是人的心脏一样，非常关键。

好的先导阀可以保证定位器的精确动作和使用寿命。

是电气阀门定位器的核心部件。

也是易损坏部件。

欢迎新老客户购买备件使用。

反馈部分反馈部分模块结构简图：YT-1000系列电气阀门定位器为我厂引进国外先进技术，并采用进口元件研制而成。

该系列定位器除原有阀门定位器功能外，另有阀门位置信号反馈功能、还可以带阀门开度LCD现场显示功能。

4 反馈信号调整：调整反馈信号以前，需先调整好定位器，并正确连接DC24v反馈用电源。

序号操作按键说明电流表读数LED灯状态1 长按“SET”确定键打开上盖。

按住“ SET/确定键”。

当模块LED指示灯全亮然后慢闪烁，放开按键，系统进入调试状态。

KOSO电气阀门定位器
1、调零及行程调整
输入50%信号，用调零旋钮将输出调整到50%开度，然后将输人信号分别调到0%及100%，用调行程旋钮调到规定行程，由于零点会略有变动，因此需按上述方法反复调整，调整结束后将行程紧定螺钉拧紧。

(如下图)
[外部调零]
日常检修中需要调零时,可利用外部调零装置而不必打开贸壳。

(如下图）
2、分程操作
1/2分程：可用调零，调行程来调整。

1/3及1/3以下的分程：必须更换负载弹簧
3、改变动作方式
[双动作型]
反作用变正作用或正作用变反作用
1)将连接执行机构的气管OUT1与OUT2 的位置互换。

2)将凸轮面换向安装。

(参照5-1)
3)采取上述措施可改变执行机构的动作方向。

阀门定位器简易操作步骤
一、山武定位器
1、设定调试阀门指令87.5%或12.5%；
2、到就地，在定位器上用一字螺丝刀按下调整按钮并旋转，保持直至阀门动作；
3、松开调整按钮，等待调整结束。

二、西门子定位器
1、按方式键5秒以上，进入组态方式，松开手指。

2、点按方式键，切换到下一个组态参数，找到第4个参数INITA；
3、按+键5秒以上，初始化开始；
4、等待阀门自动调整，大约10分钟后，显示FINSH；
5、点击方式键，然后长按方式键5秒以上，退出组态方式；
6、此时定位器在手动模式，点击方式键，定位器切换到自动模式。

三、ABB定位器
1、按MODE键5秒，直到出现“ADJ_LIN”;
2、松开MODE键；
3、再按住MODE键，直到显示器上计数器倒计数到0；
4、松开MODE键，自动调整程序开始运行；
5、自动调整程序运行大约5分钟，顺利结束后定位器自动存储调节参数，并自动切换
控制方式到：1.1 CTRL_FIX。

电动阀门智能定位器使用说明书Intelligent Electric Valve Locator Instruction Manual一、简介Introduction二、面板说明Panel Description1、按键功能说明The Key Function Description（1）A/M键：A/M KeyA.手/自动模式切换；Manual/Auto mode switchingB.手动模式下按2秒进入标定模式、In Manual mode, press it for 2 seconds to enter calibration modeC.标定模式下标定结果的存储和确认等；In calibration mode the verification and storage of the calibration results and soon（2）▲键：▲KeyA.手动模式下控制电机正转；In Manual mode control the motor forwardB.标定模式下做累加键使用；In calibration mode as the use of cumulative（3）▼键：▼KeyA.手动模式下控制电机反转；In Manual mode control the motor reversalB.标定模式下做递减键使用；In calibration mode as the use of decreaseC.自动模式下按2秒进入初始化模式In Auto mode, press it for 2 seconds to enter the initialization mode2、数码管显示说明（参考表1）LED display description (Table 1)（1）手动模式下，显示阀门相应开度，显示范围不受0.00～100.0的限制；In Manual mode, display the corresponding valve opening, the display range is notlimited from 0.00 to100.0（2）自动模式下，正常状态显示当前阀门开度，显示范围不受0.00～100.0的限制；In Auto mode, display the current valve opening, the display range is not limitedfrom 0.00 to100.0（3）标定模式下，各显示具体含义见标定功能说明；In calibration mode the specific meaning refer to the function description.3、状态LED显示说明Status LED display description（1）OPEN：电动执行器控制输出电路“开”输出有效；Electric actuator control output circuit “opening” output is effective （2）SHUT：电动执行器控制输出电路“闭”输出有效；Electric actuator control output circuit “closing” output is effective （3）MANU：定位器处于手动模式；Locator is in manual mode（4）AUTO：定位器处于自动模式；Locator is in Auto mode4、用户标定LED显示说明User calibration LED display description（1）DRTA：正相标定，即4mA对应阀门全闭，20mA对应阀门全开；Normal phase calibration, 4mA corresponds to the valve fully closed, 20mAcorresponds to the valve fully open（2）RVSA：反相标定，即4mA对应阀门全开，20mA对应阀门全闭；RP Calibration, 4mA corresponds to the valve fully closed, 20mAcorresponds to the valve fully open（3）OPEN：无输入信号时，阀门自动调至全开；No input signal, the valve automatically transferred to full open （4）STOP：无输入信号时，阀门自动停在当前位置；No input signal, the valve automatically stops at the current location （5）SHUT：无输入信号时，阀门自动调至全闭；No input signal, the valve automatically transferred to full closed.三、性能参数( Performance parameters)1、控制精度：0.1%～1.0% （可设置）Control precision: 0.1% ~ 1.0% (can be set)2、工作功耗：<10WWorking Power3、工作电压：交流100～240VOperating Voltage: AC 100 ~ 240V4、电动执行器反馈电位器：500欧姆～10K欧姆Electric actuator feedback potentiometer5、输入信号：4～20mAInput signal6、输入阻抗：250欧姆Input impedance7、输出信号：4～20mAOutput signal8、输出信号负载：≤450欧姆Output Load9、环境温度：-20 °C～70 °CThe ambient temperature10、环境湿度：≤80％RHThe ambient humidity四、接线说明(wiring instructions)五、标定操作(calibration operation)1、标定模式进入：手动模式下，按A/M键并保持2秒，将进入标定模式；Enter the calibration mode: in manual mode, press A / M key and keep 2 seconds, will enter the calibration mode2、相位标定：Phase calibration:（1）显示当前实际相位设置，如是正相模式则显示“F1－2”，反相模式则显示“F1－1”，相应标定LED也会被点亮。

1．规格 (1)1-1．标准规格1-2．特殊规格1-3．性能2．结构 (2)3．形式 (3)3-1．产品型号及形式3-2．凸轮形式3-3．各种型号的特点4．动作原理 (4)4-1．双动作型4-2．单动作型5．安装………………………………………………………………………… 5～9 5-1．凸轮及凸轮部件的安装5-1-1．801、802、808系列凸轮的安装5-1-2．804、805系列凸轮安装位置的确认5-2．定位器与执行机构的连接5-2-1．801系列的安装5-2-2．804系列的安装5-2-3．805系列的安装5-2-4．802、808系列的安装5-3．外部装置的连接6．耐压防爆型结构………………………………………………………… 10～116-1．耐压填料式6-2．密封接头式6-3. 使用注意事项7．本质安全型结构………………………………………………………… 11～127-1．使用7-2．外部电缆的连接7-3. EP□82□安全栅的配置7-4. 使用注意事项8．调整……………………………………………………………………… 12～13 8-1. 调零及行程调整8-2. 分程操作8-3. 改变动作方式8-4. 增益调整8-5. 灵敏度调整9．分解图及零件表.....................................................................14～15 10．保养 (15)10-1．自动—手动切换（A—M）装置10-2．喷嘴—挡板的调整11. 故障与对策 (16)12. 外形尺寸图………………………………………………………………… 1727 ～13. 反馈杆长度 (28)EP800系列电—气定位器与气动执行机构配套使用，输入4～20 mA DC的信号转换成输出空气压力，控制执行机构的动作。

同时根据执行机构的行程进行反馈，从而使执行机构的行程能按控制信号进行精确定位。
