电缆技术要求-矿物绝缘电缆

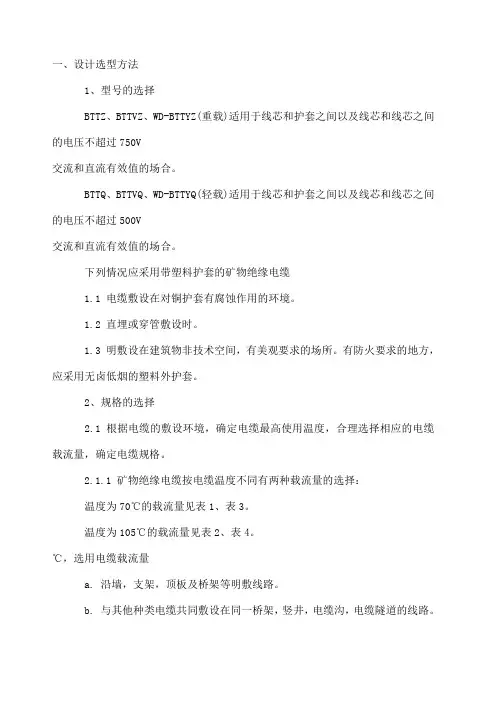

______________________________________________________________________________________________________________ 精品资料 1. 矿物绝缘电缆 1) 产品技术要求  询价涉及的矿物绝缘电缆外层应为无缝铜管构成的铜护套，在铜护套和铜导体线芯之间是一层经紧密压实的氧化镁粉绝缘层，铜的熔点为1083℃，氧化镁的熔点为2800℃，且在此温度下，它不会起任何变化。电缆具有其它任何类型有机绝缘电缆具有最高的耐火、耐高温、防火、防爆、耐机械损伤、防水、防腐蚀、载流量大、过载能力能力。  耐高温特性：铜芯铜护套氧化镁绝缘电缆长期使用温度250℃，在紧急情况下的使用温度可接近铜护套的熔点温度1083℃。  防火特性：由于铜芯铜护套氧化镁绝缘电缆中使用的两种材料， 铜和氧化镁都是无机物，电缆不会燃烧，也不会助燃，更不会产生毒性气体。  防爆特性：铜芯铜护套氧化镁绝缘电缆中高度压实的绝缘材料及特制的密封套安装的电缆终端，可阻止蒸汽、气体和火焰，进入与电缆相连接的电气设备，适用于防爆要求的场合。  耐腐蚀：铜芯铜护套氧化镁绝缘电缆的铜护套具有高耐蚀性，一般不必附加任何的防护措施。  打载流特性：传统电缆相比较，铜芯铜护套氧化镁绝缘电缆所传输的电流教值高，能承受的过载电流大。 ______________________________________________________________________________________________________________ 精品资料  高机械强度：铜芯铜护套氧化镁绝缘电缆由于其结构特点而坚固耐用，耐机械损伤，可经受剧烈机械破坏，在电缆直径变形三分之一的情况下仍可正常工作。  高短路故障额定值：铜芯铜护套氧化镁绝缘电缆的线路故障额定值比普通电缆明显提高。  高安全可靠性：铜芯铜护套氧化镁绝缘电缆不需要单独的接地线，电缆铜套同相线配合安装已起到接地作用，有良好的低接地电阻。  中间连接器作为产品的标准配件，矿物绝缘电缆终端附件应在供货时予以详细配置，以保证产品的可靠使用。中间连接器附件包括但不限于中间封套、中间连接铜管、两套终端密封罐、热缩套管、中间连接端子。  BTTZ电缆护套表面应有永久性的电压标志，标志应是连续性的，标志可以是印刷标志，也可以压痕标志，BTTZ电缆护套无字样，每圈电缆上应附有标签标明。  成品电缆的两个端头均进行临时性密封，成圈电缆应卷绕整齐，并用热塑料性带子妥善包扎。 2) 技术规格要求  电缆导体表面光洁，无油污，铜导体材料采用无氧铜杆，近似圆形实芯导体，符合IEC60228规定。电缆铜材用符合GB/T 5231规定的TU2级或T2级。导体含铜量不小于99.95% 。 ______________________________________________________________________________________________________________ 精品资料  绝缘应采用电工级氧化镁, 其电性能符合GB/T 13033.1-2007要求。成品电缆绝缘粉紧密、均匀。绝缘标称厚度符合GB/T 13033.1-2007的要求，绝缘厚度平均值不小于规定的标称值，绝缘任一点最薄点的测量厚度不小于标称值的80%-0.1mm。  铜护套采用GB/T 5231规定的TP级磷脱氧铜管和T2级铜管为材料。  电缆表面圆整, 电缆不圆度小于5%。  封端、电缆连接管等附件与电缆具有相同的防火性能，其防水等级不低于IP55  电缆直流电阻（20℃时）满足GB/T 13033及IEC 60702-2002的有关要求。  标称电压U0/U：750/750V  最高运行电压Um：1kV  频率：50Hz  电缆导体的额定运行温度 ：小于250℃  在250℃高温下：电缆工作正常  在950℃高温下：电缆正常工作达180分钟  电缆弯曲半径：不小于6倍电缆的实际外径  电缆使用寿命：不少于70年。  海拔高度：≤1000m  环境温度：-25℃—+55℃  运输和储运温度：-40℃—+55℃之间 ______________________________________________________________________________________________________________ 精品资料  +105℃时，矿物绝缘电缆短时内(≤24h)无损伤≤79%(+24.5℃时),  相对湿度(25 ℃ )： ≤95%  地震烈度：≤ 8度 3) 电缆试验及验收 对于氧化镁绝缘电缆应按GB130333.1-3-2007标准进行各项性能的逐根试验： 产品需要进行以下检验。  导体直流电阻试验：导体直流电阻试验在每一电缆所有导体上进行测量，符合GB/T3048的规定。  耐压试验：耐压试验在每一导体和护套之间和芯与芯之间施加工频电压进行测量，符合GB13033-2007的规定：  试样段电压试验（2500V持续15min），不击穿。  弯曲后电压试验（1250V持续15min），不击穿。  压扁后电压试验（1250V持续15min），不击穿。  保持线路完整性试验：保持线路完整性试验需满足GB/T 19216.21的规定。  绝缘试验：绝缘试验在每一导体和护套之间进行测量，符合GB13033-2007规定。  检验报告:投标人须提供国家电线电缆质量监督检验中心颁发的矿物绝缘电缆以及矿物绝缘电缆相关附件的检验报告和防爆等级认证。 ______________________________________________________________________________________________________________ 精品资料  安装后的电气试验:电缆线路工频耐压交流2500V/1min。  封端:封端由包含一种可隔潮密封的材料构成,封端应按GB13033.2－2007第6.2条规定进行相关试验。试验电压施加在每根导体和其他导体间及其他所有导体束在一起与铜护套间，电缆封端经受2500V电压，试验持续时间5min，不击穿。  密封填料:密封完后应能符合GB13033.2-2007第6.2.1条电压试验和第6.2.2条绝缘电阻试验的要求。  导体外露部分绝缘套管:导体外露绝缘套管材料的最高工作温度应不低于封端的最高工作温度。  绝缘电阻试验:用80～500V的直流电压施加到每根导体间及每根导体和桐护套间测得的绝缘电阻不少于100MΩ。  绝缘完整型试验:除了GB 13033.2-2007中6.2.4及6.2.5规定的环境试验后的绝缘电阻试验外，还应进行绝缘完整性试验作为一种间接方法检查其绝缘是否降低。绝缘完整性试验是在每根导体和其他导体及每根导体和铜护套间施加电压，试验电压相当于电缆额定电压，时间为5min，绝缘应不击穿。  最高工作温度试验:试样加热到比制造厂规定的最高温度高（5~10）℃，在此温度下，通过GB13033.2－2007第6.2.3条规定的绝缘完整性试验，用（80～500）V直流电压施加在每根导体和其他导体间及每根导体和铜护套间，测量其绝缘电阻应为不小于1MΩ。 ______________________________________________________________________________________________________________ 精品资料  温度循环试验:试样应加热到比制造厂规定的最高工作温度高（5~10）℃，并在该温度下，保持(16±1)h，然后移至冷冻箱，并在制造厂规定的最低工作温度下±5℃，保持(8±1)h，该循环重复20次。20次循环后应使试样恢复到室温，然后放入(25±5)℃，相对湿度(95±5)％的潮湿箱中(16±1)h，从潮湿箱取出后，除去表面水分，试样通过GB13033.2-2007第6.2.2条规定的绝缘电阻试验和第6.2.3条规定的绝缘完整性试验。  拉力试验:组装的试样装在相应的拉力试验机上，施加负荷但不要把任何压力传递到电缆上，负荷应逐步施加至下表规定的检测值，并在该数值下持续5s。  试验后用正常目力观察，封端不应有破碎、裂纹或对电缆的相对位移。 4) 安装与保护要求  矿物绝缘电缆是由铜芯、铜套、氧化镁绝缘构成的特种电缆，为确保这种电缆的施工安装质量，要全面了解矿物绝缘电缆的结构、性能和特点；了解电缆的型号、规格、种类及其适用的场所。还需要熟练掌握矿物绝缘电缆的敷设、安装方式、方法及其技能，明白敷设施工中的注意事项，诸如电缆的弯曲半径，敷设的排列，如何进出配电箱、柜，如何注意消除涡流等等。解矿物绝缘电缆的安装施工时所需的专用工具并熟练掌握其使用方法。 ______________________________________________________________________________________________________________ 精品资料  安装前熟悉施工图纸以及现场情况，规划、制定好施工方案。在电缆的敷设过程中，或敷设安装好之后，一定要严格禁止带电焊龙头线在电缆上拖动或碰撞，因为带电的电焊龙头线会与矿物绝缘电缆的铜护层（相当于接地线）产生碰焊火花，以致融化铜护层，导致电缆铜护层产生孔洞，引起空气中的潮气被氧化镁绝缘吸收，电缆的绝缘电阻值降低。有时还找寻不到产生孔洞的故障段。  BTTZ电缆施工时应使用专用施工工具，工具应包括但不限于剥离器压紧器，用于封端盖的压紧、校直器与弯曲器。  在敷设、安装过程中应勤测电缆的绝缘，发现问题及时处理。在电缆敷设前后以及终端、中间接头制作前后均应多次测量电缆的绝缘电阻值，并进行前后比较，以保证每一个安装步序电缆的质量都是完好的。同时，无论电缆的截断或暂停施工，还是要放置一段时间后再施工，一定要及时做好电缆的封端，以免氧化镁绝缘层受潮。  电缆的终端头和中间接头安装之后，立即进行一次绝缘测试，经过24小时之后再测试一次。如果在电缆敷设安装终端或中间头时没有受潮，护层也没有任何损伤，其绝缘电阻值应该换算到1000m长度的电缆在常温下不低于1000兆欧。在实际测试时，兆欧表的指针应指向‘C’，这时说明电缆线路性能好。如果第二次测量时，发现绝缘电阻值下降，则应找出故障点，一般来说，故障点都在终端或中间接头处，寻找时
