矿物绝缘电缆的性能比较

在此将我公司的BTTE柔性电缆与BTTZ刚性电缆的性能比较。

以利于更好的作出选择。

发布时间：2010.10.15 作者：张树涛目前国内市场上矿物绝缘防火电缆分刚性和柔性俩种，一种刚性是采用氧化镁粉作绝缘的传统矿物绝缘电缆（型号为BTTZ），另一种柔性是采用玻璃纤维及云母复合材料作绝缘的无机矿物绝缘电缆（型号为BTTE）.铜芯铜护套氧化镁绝缘电缆（BTTZ电缆）因其自身特性具有防火、过载保护能力强、工作温度高、防腐、防爆性能好等优点，但同时也存在电缆长度有限、中间接头不防火、运输放线困难、接头处易受潮、施工难度大等不足之处。

而且敷设好的电缆还存在着很多隐患。

可以说是“先天不足，后天失调”，而我司的BTTE电缆是建立在克服BTTZ“先天不足”的基础上研发成功的全新一代矿物绝缘电缆，在工商银行北京总部大楼、上海双辉大厦等地方投入运行，并一致得到施工单位的好评。

首先让我们来看看BTTZ电缆的“先天不足”之处：1、电缆制造长度有限：BTTZ电缆虽然生产历史较长，虽然现有在用的生产线有所改造、升级，但产品结构从未更新，制造工艺落后复杂。

其导体采用实芯铜杆，护套为铜管拉拔，因此，电缆呈刚性，随着截面增大，电缆制造长度越来越短。

2、中间接头不防火：由于BTTZ电缆生产长度受电缆原材料（铜护套用铜管的长度）长度的限制，所以在电缆敷设安装过程中，需采用中间联接器将二根相同规格电缆联在一起，以保证满足线路长度的需要。

该联接器的二端均由内螺纹无缝铜管、黄铜罐或热缩性套管、铜压接管和绝缘热收缩套管所组成。

造成BTTZ电缆只能分段防火。

所以BTTZ电缆接头，在标准中只字未提，而接头正是必须检测的重要环节。

凡是刚性电气产品，有三个指标必须检测，（1）接头温升（或接触电阻）；（2）动稳定（带有接头）；（3）热稳定（带有接头）。

这三个重要指标，没有一家BTTZ电缆制造厂能提供检测报告。

3、运输、放线困难：从BTTZ成品电缆出厂包装与运输来看，小截面电缆的包装是扎成一卷，外加一些保护措施，运输中只要轻吊轻卸不会有多大问题，但在安装放线时，会出现扭结，影响电缆质量。

上海胜武以独特的YTTW金属护套无机矿物绝缘电缆产品及可靠的质量、历经多轮竞争，一举中标上海世博会工程中国馆项目。

这也是胜武品牌继奥运场馆项目之后，又一次次进入具有世界级影响力的重大项目。

胜武品牌YTTW系列金属护套无机矿物绝缘电缆是一独特的柔性防火电缆,是其它电缆无法相比和取代的.使用后都会感到其特点及优越性如下:YTTW金属护套无机矿物绝缘电缆和BTTZ氧化镁矿物绝缘电缆同属于矿物绝缘电缆（防火电缆）的范畴。

BTTZ氧化镁矿物绝缘电缆虽然生产历史较长，虽然现有在用的生产线有所改造、升级，但产品结构从未更新，制造工艺落后复杂。

其导体采用实芯铜杆，护套为铜管拉拔，因此，电缆呈刚性。

绝缘材料采用氧化镁（Mgo）粉易吸潮，给安装施工及终端的制作带来很多困难。

由于外护套采用铜管拉拔而成，产生电缆制造长度有限（理论上就存在这问题），为了满足实际使用要求，电缆线路中就必定要增加较多不耐火的中间接头，既增加了中间接头的额外费用又达不到防火的要求，还在回路中产生了不必要的接触电阻，从而大大降低了输电的效率，增加了输电的故障隐患点。

根据GB50217《电力工程电缆设计规范》中5.1.10.4条“电缆线路中间…不应‟有接头”是强制性规定，最新出版的JGJ16－2008《民用建筑电气设计规范》8.9.5应根据线路实际长度及电缆交货长度，合理确定矿物绝缘电缆规格，“宜避免中间接头”，另外，GB50168－2006《电气装置安装工程电缆线路施工及验收规范》5.1第六条敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，“减少电缆接头”。

BTTZ氧化镁矿物绝缘电缆难以达到上述规范要求。

YTTW金属护套无机矿物绝缘电缆是在氧化镁矿物绝缘电缆的基础上发展、研制开发的新一代矿物绝缘电缆，其铜护套采用深轧纹，导体采用多股铜线绞合而成，导体与普通电缆完全一样，它的铜材的密度和导体的表面积均比实芯铜杆要大得多，电缆相对比较柔软。

①BS 6387:1994《在火焰条件下电缆保持电路完整性的性能要求》包括BS 6387:1994附录D2标准的单纯耐火试验（C类）：（950℃，180min），试样在施加额定电压下，3A熔断器不熔断。

②BS 6387:1994附录D3标准带喷水的耐火试验（W类）：供火650℃加水喷淋15 min，试样在施加额定电压下，3A熔断器不熔断。

③BS 6387:1994附录D4带冲击的耐火试验（Z类）：供火950℃加机械冲击受火15 min，试样在施加额定电压下，3A熔断器不熔断。

2、通过公安部四川消防研究所实体火灾实验，对实体火灾实验中电缆产生烟气浓度、化学成分、照度、热辐射强度，电缆自熄时间，电缆燃烧程度等多种参数进行检测。

3、还得到了有关部门和机构的认证。

五、熔点、分解参数参考
1、普通云母带（纯云母带）430℃
2、白云母带450℃
3、金云母带820℃
4、合成云母带（氟云母带）1020℃
上海高桥电缆集团。

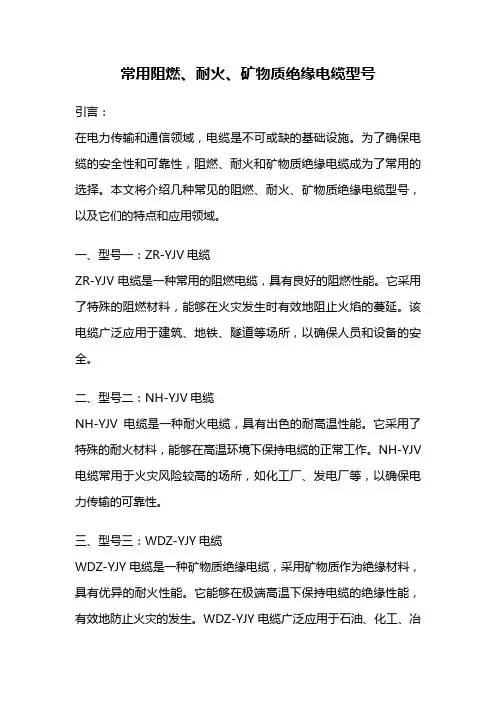

常用阻燃、耐火、矿物质绝缘电缆型号引言：在电力传输和通信领域，电缆是不可或缺的基础设施。

为了确保电缆的安全性和可靠性，阻燃、耐火和矿物质绝缘电缆成为了常用的选择。

本文将介绍几种常见的阻燃、耐火、矿物质绝缘电缆型号，以及它们的特点和应用领域。

一、型号一：ZR-YJV电缆ZR-YJV电缆是一种常用的阻燃电缆，具有良好的阻燃性能。

它采用了特殊的阻燃材料，能够在火灾发生时有效地阻止火焰的蔓延。

该电缆广泛应用于建筑、地铁、隧道等场所，以确保人员和设备的安全。

二、型号二：NH-YJV电缆NH-YJV电缆是一种耐火电缆，具有出色的耐高温性能。

它采用了特殊的耐火材料，能够在高温环境下保持电缆的正常工作。

NH-YJV 电缆常用于火灾风险较高的场所，如化工厂、发电厂等，以确保电力传输的可靠性。

三、型号三：WDZ-YJY电缆WDZ-YJY电缆是一种矿物质绝缘电缆，采用矿物质作为绝缘材料，具有优异的耐火性能。

它能够在极端高温下保持电缆的绝缘性能，有效地防止火灾的发生。

WDZ-YJY电缆广泛应用于石油、化工、冶金等行业，以满足严苛的工作环境要求。

四、型号四：ZR-BYJ电缆ZR-BYJ电缆是一种特殊的阻燃、耐火电缆，采用了多种阻燃和耐火材料的复合结构。

它具有极高的阻燃性能和耐火性能，能够在恶劣的环境下保持电力传输的稳定。

ZR-BYJ电缆常用于船舶、航天器等特殊场所，以确保电力系统的安全运行。

结论：阻燃、耐火、矿物质绝缘电缆在现代社会中扮演着重要的角色。

通过选择适合的电缆型号，我们能够提高电力传输和通信的安全性和可靠性。

ZR-YJV电缆、NH-YJV电缆、WDZ-YJY电缆和ZR-BYJ 电缆是几种常见的阻燃、耐火、矿物质绝缘电缆型号，它们在不同的应用领域发挥着重要的作用。

我们应根据实际需求选择合适的电缆型号，以确保电力系统的正常运行和人员的安全。

矿物绝缘电缆矿物绝缘电缆是一种常见的电力传输设备。

在电力系统中，电缆充当着连接输电设备的纽带，为电力传输提供了可靠的方式。

作为一种绝缘电缆，矿物绝缘电缆在保护电路的高可靠性和安全性方面表现出色。

本文将探讨矿物绝缘电缆的特点、工作原理及应用领域。

一、矿物绝缘电缆的特点1、高可靠性：矿物绝缘电缆的外皮采用特殊的石英岩、滑石等矿物绝缘材料，并用微细的玻璃丝包裹，以确保电缆的高可靠性。

这样的绝缘材料对电缆的抗化学腐蚀、抗高温、抗磁场干扰等能力都很强，使电缆在各种恶劣环境下都能保持良好的电学性能。

2、防火性能好：矿物绝缘电缆的矿物外皮不易燃烧，即使在高温下也不会产生有害气体和烟雾，同时也能够有效避免火灾对电缆的损伤。

3、吸水性低：矿物绝缘电缆使用的矿物材料具有优良的耐湿性，不会因水分的渗入而影响电缆的电学性能，从而保证电缆运行的稳定性。

二、矿物绝缘电缆的工作原理矿物绝缘电缆的工作原理与普通电缆相同，都是通过绝缘材料的作用，将电子流动的通路从被接地的设备中隔离出来，防止漏电和电击。

绝缘材料的性能对电缆的传输质量和安全性起着至关重要的作用。

矿物绝缘电缆采用的矿物材料是一种高强度、高温、抗磁场、耐谷尔氏波和高电场应力的绝缘材料。

这种材料具有非常低的电介质常数和损耗，同时也能够抵御电弧的影响，保证电缆的安全性。

三、矿物绝缘电缆的应用领域矿物绝缘电缆广泛应用于电力、石油、化工、矿山、冶金等行业，尤其在高温和化学腐蚀性较强的环境下，矿物绝缘电缆表现得更加出色。

同时，矿物绝缘电缆还用于国防、航空航天等高技术领域，为这些行业的发展做出了重要的贡献。

总之，矿物绝缘电缆作为一种高可靠性、防火性好、吸水性低的绝缘电缆，在各种恶劣环境下都可以发挥良好的电学性能。

随着社会的迅猛发展，矿物绝缘电缆在工业和民生领域的应用越来越广泛，将继续为人们的生活和发展作出贡献。

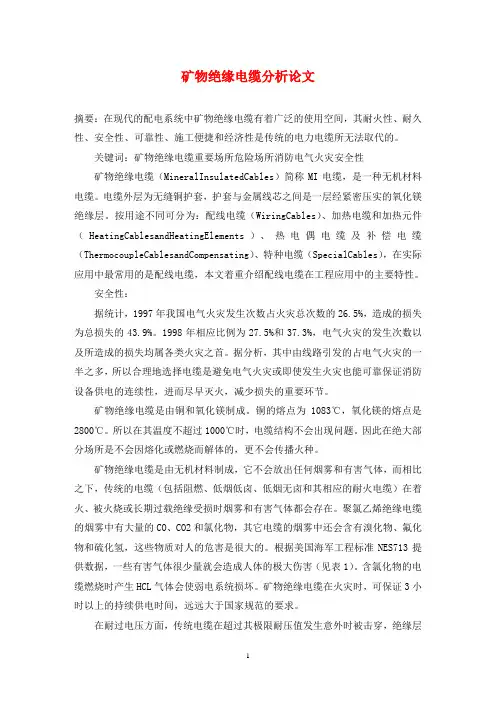

矿物绝缘电缆分析论文摘要：在现代的配电系统中矿物绝缘电缆有着广泛的使用空间，其耐火性、耐久性、安全性、可靠性、施工便捷和经济性是传统的电力电缆所无法取代的。

关键词：矿物绝缘电缆重要场所危险场所消防电气火灾安全性矿物绝缘电缆（MineralInsulatedCables）简称MI电缆，是一种无机材料电缆。

电缆外层为无缝铜护套，护套与金属线芯之间是一层经紧密压实的氧化镁绝缘层。

按用途不同可分为：配线电缆（WiringCables）、加热电缆和加热元件（HeatingCablesandHeatingElements）、热电偶电缆及补偿电缆（ThermocoupleCablesandCompensating）、特种电缆（SpecialCables），在实际应用中最常用的是配线电缆，本文着重介绍配线电缆在工程应用中的主要特性。

安全性：据统计，1997年我国电气火灾发生次数占火灾总次数的26.5%，造成的损失为总损失的43.9%。

1998年相应比例为27.5%和37.3%，电气火灾的发生次数以及所造成的损失均属各类火灾之首。

据分析，其中由线路引发的占电气火灾的一半之多，所以合理地选择电缆是避免电气火灾或即使发生火灾也能可靠保证消防设备供电的连续性，进而尽早灭火，减少损失的重要环节。

矿物绝缘电缆是由铜和氧化镁制成。

铜的熔点为1083℃，氧化镁的熔点是2800℃。

所以在其温度不超过1000℃时，电缆结构不会出现问题。

因此在绝大部分场所是不会因熔化或燃烧而解体的，更不会传播火种。

矿物绝缘电缆是由无机材料制成，它不会放出任何烟雾和有害气体，而相比之下，传统的电缆（包括阻燃、低烟低卤、低烟无卤和其相应的耐火电缆）在着火、被火烧或长期过载绝缘受损时烟雾和有害气体都会存在。

聚氯乙烯绝缘电缆的烟雾中有大量的CO、CO2和氯化物，其它电缆的烟雾中还会含有溴化物、氟化物和硫化氢，这些物质对人的危害是很大的。

根据美国海军工程标准NES713提供数据，一些有害气体很少量就会造成人体的极大伤害（见表1）。

浅谈矿物绝缘电缆1、引言随着人们对火灾危害越来越重视，规范加重了对防火的要求。

从陆陆续续更新的规范条文中看出专家编者对防火措施一个比一个要求高，大力推荐使用矿物绝缘电缆，视乎只有矿物绝缘电缆才是消防设备正常运作的保证。

但这样也意味着更多的付出。

2、矿物绝缘电缆性能区别矿物绝缘电缆简称MI电缆，习惯称为氧化镁电缆或防火电缆，由矿物材料氧化镁粉作为绝缘的铜芯铜护套电缆，矿物绝缘电缆由铜导体、氧化镁、铜护套两种无机材料组成。

由于电缆全都是用无机物（金属铜和氧化镁粉）组成，它本身不会引起火灾，不可能燃烧或助燃，由于铜的熔点是1083℃、氧化镁的熔点是2800℃，因此该种电缆可以在接近铜的熔点的火灾情況下继续保持供电，是一种真正意义上的防火电缆。

但其造价高，虽能直接敷设，但实际施工难度大。

潮湿的环境会对电缆断面的绝缘层造成了不利影响。

因为矿物绝缘电缆在敷设后短时间内不能进行接头制作和电缆终端头压接，电缆截断后，断面会在空气中暴露一段时间，容易造成湿气渗入断面，造成绝缘层的受潮。

由于刚性矿物绝缘电缆在结构设计上的天然不足，造成其在性能、生产及敷设等方面都存在着一定的缺陷。

在发达国家特别是欧盟国家中，柔性矿物绝缘防火电缆的崛起，刚性矿物绝缘电缆的使用已被替代。

在国内，相关技术掌握在少数厂家手里，产品各有弊端。

目前还处于推广阶段，工人施工水平难以保证其性能发挥。

3、何时用矿物绝缘电缆《民用建筑电气设计规范》JGJ16—2008第13.10.4条规定：消防设备供电及控制线路选择，应符合下列规定： 1 火灾自动报警系统保护对象分级为特级的建筑物，其消防设备供电干线及分支干线，应采用矿物绝缘电缆； 2 火灾自动报警保护对象分级为一级的建筑物，其消防设备供电干线及分支干线，宜采用矿物绝缘电缆；当线路的敷设保护措施符合防火要求时，可采用有机绝缘耐火类电缆；3 火灾自动报警保护对象分级为二级的建筑物，其消防设备供电干线及分支干线，应采用有机绝缘耐火类电缆； 4 消防设备的分支线路和控制线路，宜选用与消防供电干线或分支干线耐火等级降一类的电线或电缆。

引言(1)刚性矿物绝缘电缆以铜护套包裹铜导体芯线,并以氧化镁粉末为无机绝缘材料隔离导体与护套,最外层可按需选择适当保护套,通称为M I C C或M I电缆。

类似的电缆以金属代替铜护套包裹芯线和绝缘材料,称为矿物绝缘金属护套电缆。

典型的刚性矿物绝缘电缆产品为B T T Z矿物绝缘电缆。

(2)N G-A(B T L Y)柔性矿物绝缘电缆柔性矿物绝缘电缆也可称为柔性无机矿物绝缘电缆,代表的型号有Y T T W电缆、N G-A(B T L Y)电缆、B B T R Z电缆等。

其中,N G-A(B T L Y)系列柔性矿物绝缘电缆在项目中普遍被认同和使用。

其又称为隔离型矿物绝缘电缆,是一种以多股绞合铜线为导体、矿物质绕包带材为绝缘并采用连续无缝挤出的铝管为金属护套的电缆。

采用无机矿物质材料为填充,隔离外界火焰或高温,无卤低烟聚烯烃为外护层,又称B T L Y矿物绝缘电缆。

(3)设计规范要求和实际使用情况在《建筑设计防火规范》G B 50016—2014(2018年版)中的10. 1. 10. 3条有明确要求:“消防配电线路宜与其他配电线路分开敷设在不同的电缆井、沟内;确有困难需敷设在同一电缆井、沟内时,应分别布置在电缆井、沟的两侧,且消防配电线路应采用矿物绝缘类不燃性电缆。

”在实际的项目设计中,由于空间因素的制约,常遇到消防配电线路与其他配电线路共用竖井的情况,按此条规范的要求,消防配电线路应采用矿物绝缘类不燃性电缆。

由此可以看出采用矿物绝缘类不燃性电缆的必要性,且规范并未要求具体是哪种矿物绝缘电缆,因此设计、施工有多种方案可选择。

在近些年的设计中,常用的有B T T Z刚性矿物绝缘电缆和N G-A(B T L Y)系列柔性矿物绝缘电缆。

在实际工程中,矿物绝缘电缆已广泛应用于高层建筑、石油化工、机场、隧道、船舶、海上石油平台、航空航天、钢铁冶金、商业综合体等项目中。

由于这两种电缆的结构有明显区别,根据现有项目的实际反馈,施工单位比较倾向于采用N G-A(B T L Y)系列柔性矿物绝缘电缆,其主要原因是此类电缆相对B T T Z刚性矿物绝缘电缆敷设灵活性较大、成品美观性较强且电缆接头保护效果好。

刚性与柔性矿物绝缘电缆应用性综合对比分析摘要：我国矿物绝缘电缆市场呈现出快速增长的趋势，以往使用的矿物绝缘电缆叫刚性矿物绝缘电缆，具有很强的耐火性。

基于此，本文首先阐述了矿物绝缘电缆的优点，分析了刚性和柔性矿物绝缘电缆的结构及原理，并探讨了两者的施工特征。

关键词：刚性；柔性；矿物绝缘电缆前言：近年来，随着经济的发展，人们对消防安全越来越重视。

因此，矿物绝缘电缆在我国市场的数量持续增多。

传统的矿物绝缘电缆又称刚性矿物绝缘电缆，具有优良的防火性能和较高的技术含量，但由于制造工艺的复杂性，制造企业必须投入大量资金进行技术研发和设备改进。

此外，由于其结构特点，矿物绝缘电缆的传输长度随着导体截面的增大而减小，在长距离敷设过程中，中间接头多、氧化镁绝缘易吸潮、电缆刚性大敷设困难等特点，除少数施工水准先进企业外，大多数安装企业抵触使用。

因此，一种冠以柔性矿物绝缘电缆借此取代传统刚性矿物绝缘电缆。

1矿物绝缘电缆优点一种用铜护套包裹铜导体芯线的电缆，用氧化镁粉作为无机绝缘材料将导体与护套隔离，其外层可根据需要适当选择。

因此种电缆的所有材料是无机材料，所以它具有其他电缆所不能提供的优点。

①耐火性。

铜及矿物质绝缘是矿物绝缘电缆中使用的两种无机材料。

电缆不燃烧、也不助燃，可在火焰附近继续工作。

②工作温度高。

矿物绝缘电缆能承受高达250℃的连续工作温度。

此外，在紧急情况下，电缆可在接近铜套管熔点的温度下短时间继续工作。

③使用寿命长。

矿物绝缘电缆中使用的无机材料保证了电缆的稳定性、使用寿命及耐火性。

④防爆性。

矿物绝缘电缆中的高密度绝缘材料，有效防止蒸汽、气体及火焰通过连接电缆的设备部件。

⑤耐水性。

若矿物绝缘电缆完全浸入水中，则可借助其无缝金属护套继续工作。

⑥载流量大。

对于同一截面的电缆，矿物绝缘电缆比其他类型的电缆传输更多的电流。

同时，矿物绝缘电缆能承受很大的过载。

⑦耐腐蚀性高。

矿物绝缘电缆的铜套管具有较高的耐腐蚀性，对于大多数设备，其无需额外的保护。

电缆竖井矿物绝缘电缆1. 什么是电缆竖井？电缆竖井是指为了方便电缆的安装、维护和管理而设置的垂直管道。

它通常由混凝土或金属材料制成，用于承载、保护和定位电缆。

电缆竖井在建筑、工业和公共设施中广泛应用，特别是在供电、通信和交通领域。

2. 矿物绝缘电缆的概述矿物绝缘电缆是一种常见的电力传输线路，其绝缘层由石英砂或其他矿物质组成。

矿物绝缘材料具有优异的耐火性能和耐高温性能，因此被广泛应用于高温环境下的电力传输。

3. 矿物绝缘电缆在电缆竖井中的应用3.1 保护功能在安装矿物绝缘电缆时，将其放置在竖井中可以提供额外的保护。

竖井可以防止外界环境对电缆造成损害，如机械碰撞、水分渗透和化学腐蚀等。

此外，竖井还可以防止电缆被损坏或盗窃。

3.2 定位功能电缆竖井的设置可以确保电缆在垂直方向上得到准确定位。

这对于电力传输的稳定性和可靠性非常重要。

通过将矿物绝缘电缆放置在竖井中，可以避免电缆因外界因素而移动或偏离其正常路径。

3.3 维护和管理便利性竖井为维护和管理矿物绝缘电缆提供了便利。

由于竖井是垂直的，人们可以更容易地进入其中进行巡检、维修和更换工作。

此外，通过在竖井中安装适当的标识和标志，可以提高对电缆系统的管理效率。

4. 矿物绝缘电缆与其他类型电缆的比较4.1 矿物绝缘电缆 vs. PVC绝缘电缆与PVC（聚氯乙烯）绝缘电缆相比，矿物绝缘电缆具有更好的耐火性能和耐高温性能。

这使得矿物绝缘电缆在高温环境下更加可靠和安全。

此外，矿物绝缘电缆的使用寿命更长，能够承受更大的负荷。

4.2 矿物绝缘电缆 vs. XLPE绝缘电缆与交联聚乙烯（XLPE）绝缘电缆相比，矿物绝缘电缆具有更高的耐火性能。

在火灾情况下，矿物绝缘电缆能够保持传输功能更长时间，从而提供更多的时间用于火灾应急处理。

此外，矿物绝缘电缆还具有较低的介质损耗和较小的传输损失。

5. 矿物绝缘电缆竖井的设计和施工要点5.1 材料选择在设计和施工矿物绝缘电缆竖井时，需要选择适当的材料。

低烟无卤电缆与矿物绝缘电缆的区别
低烟无卤电缆与矿物绝缘电缆对比：
一、按电缆组成材料区分
低烟无卤电缆：铜芯+不含卤素（F、Cl、Br、I、At）不含铅镉铬汞等环境物质的胶料绝缘
矿物绝缘电缆：铜芯+氧化镁
二、按电缆性能特性
低烟无卤电缆：抗张强度比一般PVC电线大，良好的耐火性(-30℃~105℃)、良好的柔软度(硬度为80—90)、不用添加可塑剂燃烧时不会产生有毒黑烟(会产生少量白色烟雾)、阻燃材料选用三种含结晶水的金属氧化物：分别为在200℃、300℃、300℃以上失去结晶水。

矿物绝缘电缆：不会燃烧，也不会助燃，不产生有害气体，在火焰温度1000°C能保持正常通电3小时，电气稳定性强，寿命长，载流量大。

三、电缆价格对比
低烟无卤电缆是比普通电缆贵10%---20%左右。

矿物绝缘电缆是比普通电缆贵1-5倍左右。

这个只是前期购买的成本，后期维护更换成本低烟无卤电缆没有算进去，矿物绝缘电缆后期维护成本几乎很少。

总之，低烟无卤电缆与矿物绝缘电缆是没有可比性的，就好比阻燃电缆和防火电缆一样，是两个不同级别的电缆对比就毫无意义，只要大致上了解下就可以了，胜华电气是国内最早研发和生产矿物绝缘电缆厂商之一，拥有30年特种电缆领域经验，一站式解决方案，全方位技术支持等，希望能帮帮助到大家。

详细解读矿物绝缘电缆种类、性能、差异及安装敷设方法柔性矿物绝缘电缆和刚性矿物绝缘电缆的比较其实就是BTLY电缆与BTTZ电缆对比。

刚性还是柔性主要还是看电缆的结构，刚性矿物电缆除了电缆本身比较僵硬外，起抗撞击能力也是非常强的，代表型号有BTTZ电缆。

反正柔性矿物电缆柔韧性比较强，但它的抗撞击能力相对较差。

怎么区分矿物电缆是刚性还是柔性主要还是看型号，每根电缆上都有喷码上型号的，只要记住BTTZ类别下的都是刚性矿物电缆，其他都是柔性的（YTTW、NG-A，BTLY、BBTRZ）。

1、型号命名的区别：NG-A（BTLY）隔离型柔性矿物绝缘电缆型号说明：B----布线用矿物绝缘电缆T----铜导体L----铝金属套Y----聚氯乙烯外护套电缆型号结构说明：BBTRZ型号结构说明：BTTZ刚性矿物绝缘电缆型号明说：B----布线用固定安装电力电缆T----铜护套T----铜导体Z----，耐电压等级重型750V2、防火性能对比：NG-A（BTLY）柔性矿物绝缘电缆耐火性能通过bs6387标准最高级别C、W、Z试验考核：（C）燃烧950℃，燃烧180min（W）喷淋650℃燃烧15min，再继续燃烧的同时喷淋15min.（Z）撞击950℃，燃烧15min/30次YTTW和BBTRZ柔性矿物绝缘电缆防火等级也是同上BS 6387 CWZ。

BTTZ矿物绝缘电缆性能：（1）950℃火焰下持续通电180min不击穿；（2）950℃火焰下180min后浸水60min不击穿；（3）950℃火焰下承受180min的敲击振动而不击穿；共同性：无机矿物绝缘可靠，防水，防鼠蚁，机械强度高，耐腐蚀，节能环保，防辐射、寿命长等。

3、芯数规格及截面积对比：NG-A/BTLY：1芯10~300 mm²；2, 3, 4, 5芯2.5~300 mm²；3+1, 3+2, 4+1芯4~300 mm²。

YTTW：1芯10~630mm²；2,3,4芯2.5~120mm²；3+1芯16~120 mm²。

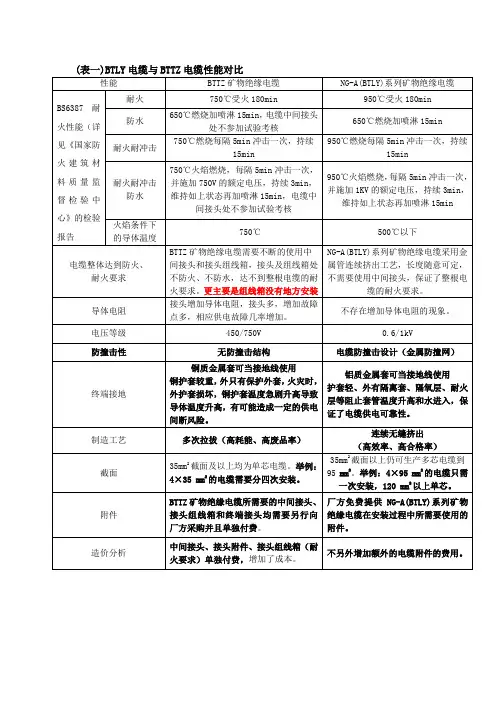

BTTZ与BTLY性能对比一、BTTZ电缆优点1.1耐火标准可通过BS6387三项考核：a)950℃3h火焰下不击穿b)650℃30min后承受15min的水喷淋；c)950℃火焰下承受15min的敲击振动；1.2 BTTZ电缆自身不燃烧，同时不会引发火源。

即使在有火焰烧烤的情况下，只要火焰温度低于铜的熔点温度，火焰消除后电缆无需更换仍可继续使用。

在被火焰烧烤的情况下不会产生有毒的烟雾和气体。

1.3、防腐、防爆性能好，由于采用无缝铜管作护套，具有防水、潮气、油和一些化学物质侵害的性能，铜管具有相当的机械强度故有较好的防爆性能。

二、BTTZ矿物绝缘电缆的缺点2.1 BTTZ矿物绝缘电缆接头比较多，易受潮而BTLY矿物绝缘电缆可以做到不用接头长度还满足客户要求。

2.2铜管拉拔工艺使得单根连续长度有限，安装的过程中需要不断使用接头，增加材料和人工成本，并且需要对接头处电气性能作特殊处理。

2.3 35mm2以上均为单芯电缆，安装工序多，并且不利于各芯电气参数的均衡。

2.4线芯棒型实心铜导体，非常坚硬，使得其最大截面为只能到达400mm2。

2.5氧化镁粉末充当绝缘层，易产生厚薄不均现象，工艺稍有差池便会击穿，额定电压最高为450/750V。

2.6 BTTZ电缆不断的使用接头，因此需要特别处理以保证火焰下承受水喷淋后仍保持通电。

2.7 BTTZ一旦受火铜管外壳即为直接受火温度—950℃+50℃（塑料外护套瞬间烧损），铜导体芯线阻随温升而增加，因此火灾中BTTZ压降损失大，并且它的结构特性无法实现铝导体作线芯的可能。

2.8金属套采用分段拉拔工艺，单根最长不超过60米，氧化镁对环境有污染，成本高，效率难以提高。

三、BTLY矿物绝缘电缆的优点3.1耐火标准可通过BS6387三项考核：a)950℃3h火焰下不击穿；b)650℃30min后承受15min的水喷淋（直接浸水亦可）；c)950℃火焰下承受15min的敲击振动而不破坏，从而在耐火性能上完全达到BTTZ的考核标准。

矿物绝缘电缆1）耐火：在矿物绝缘电缆中应用的二种材料铜和氧化镁是无机物。

此种电缆不会燃烧，也不会助燃，在接近火焰的条件下仍可继续操作。

铜护套的1083℃下熔融，而氧化镁绝缘材料则在2800℃下固化。

2）操作温度高矿物绝缘电缆可耐连续操作温度高达250℃。

但是，在紧急情况下，电缆可在接近铜护套熔点的温度下，在短时间内继续操作。

3）寿命长在矿物绝缘电缆中应用的无机材料，可保证电缆具有稳定性、寿命长和耐火性。

4）防爆性矿物绝缘电缆中高度压实的绝缘材料，可阻止蒸汽、气体和火焰在与电缆连接的设备零件之间通过。

5）外径小矿物绝缘电缆的直径比其他额定电流相同的电缆要小。

6）防水如果将矿物绝缘电缆完全浸在水中，借助其无缝金属护套，矿物绝缘电缆可继续操作。

7）机械强度高矿物绝缘电缆坚固耐用，可经受剧烈的机械破坏，而不会损害其电性能。

8）载流量大对同相同截面的电缆而言，矿物绝缘电缆比其他类型的电缆传输较高的电流。

同时，矿物绝缘电缆还可耐受相当的过载。

9）短路故障额定值在相同温度下，矿物绝缘电缆的短路故障额定值明显地比其他类型的电缆要高。

10）接地对于矿物绝缘电缆来说，独立的接地导线是不需要的，因为此电缆所用的铜护套已起到接地导线的作用，可提供极好的低接地电阻。

就接地护皮回路（ESR）布线而言，在MEN（多接地中性）系统中，外层铜护套可用作接地和中性导体。

11）耐腐蚀性高矿物绝缘电缆的铜护套具有高耐腐蚀性，对于大多数的装置来说，它不需要采取附加的防护措施。

在电缆的铜护套易遭受化学品腐蚀或工业染污严重的地方，应使用包有塑料外护套保护矿物绝缘电缆。

btly矿物绝缘电缆直径规格摘要：一、前言二、btly矿物绝缘电缆简介1.定义与分类2.性能特点三、btly矿物绝缘电缆直径规格1.规格型号2.规格参数四、btly矿物绝缘电缆的应用领域五、结语正文：一、前言随着科技的进步和社会的发展，电缆行业在电力、通信、交通等领域发挥着越来越重要的作用。

btly矿物绝缘电缆作为电缆家族的一员，具有优异的性能和广泛的应用。

本文将对btly矿物绝缘电缆的直径规格进行详细介绍。

二、btly矿物绝缘电缆简介1.定义与分类btly矿物绝缘电缆是一种采用矿物绝缘材料作为绝缘层的电缆，具有良好的耐火、耐高温、耐腐蚀性能。

根据其用途和结构特点，btly矿物绝缘电缆可分为多种类型。

2.性能特点btly矿物绝缘电缆具有以下性能特点：（1）优异的耐火性能，能在高温火焰下长时间保持绝缘完整性；（2）良好的耐高温性能，能在高温环境中长期运行；（3）良好的耐腐蚀性能，能抵抗酸、碱、盐等腐蚀介质的侵蚀；（4）较高的机械强度，能承受一定的机械外力作用；（5）良好的密封性能，能防止水分、灰尘等杂质进入电缆内部。

三、btly矿物绝缘电缆直径规格1.规格型号btly矿物绝缘电缆的规格型号主要包括：截面积、电缆长度、电缆结构等。

2.规格参数（1）截面积：btly矿物绝缘电缆的截面积有多种选择，如10mm、25mm、50mm等，可根据实际需求选择合适的截面积；（2）电缆长度：btly矿物绝缘电缆的长度可根据用户要求进行定制，一般有100m、200m、500m等不同长度规格；（3）电缆结构：btly矿物绝缘电缆的结构主要包括导体、绝缘层、铠装层、护套层等，不同结构的电缆具有不同的性能特点，用户可根据实际需求进行选择。

四、btly矿物绝缘电缆的应用领域btly矿物绝缘电缆广泛应用于以下领域：（1）电力系统：如发电厂、变电站、配电室等；（2）冶金行业：如钢铁厂、有色金属冶炼厂等；（3）石油化工：如石油储备库、化工厂、化肥厂等；（4）交通运输：如地铁、高铁、机场等；（5）其他特殊场合：如防火分区、高温环境等。
