矿物绝缘电缆电缆比较

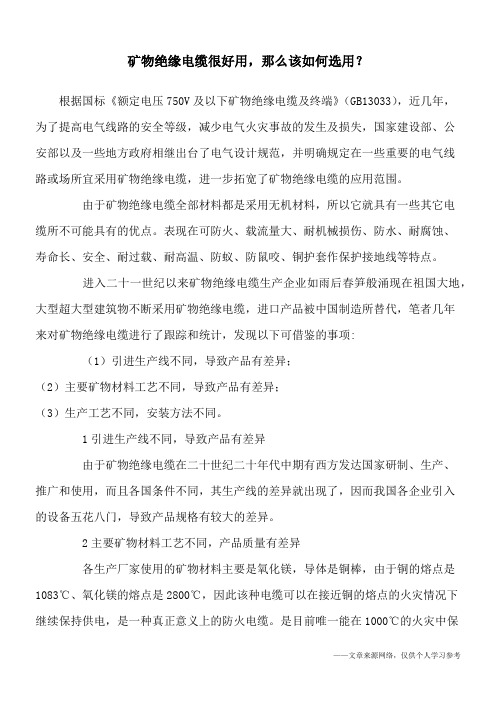

矿物绝缘电缆很好用，那么该如何选用？根据国标《额定电压750V及以下矿物绝缘电缆及终端》（GB13033），近几年，为了提高电气线路的安全等级，减少电气火灾事故的发生及损失，国家建设部、公安部以及一些地方政府相继出台了电气设计规范，并明确规定在一些重要的电气线路或场所宜采用矿物绝缘电缆，进一步拓宽了矿物绝缘电缆的应用范围。

由于矿物绝缘电缆全部材料都是采用无机材料，所以它就具有一些其它电缆所不可能具有的优点。

表现在可防火、载流量大、耐机械损伤、防水、耐腐蚀、寿命长、安全、耐过载、耐高温、防蚁、防鼠咬、铜护套作保护接地线等特点。

进入二十一世纪以来矿物绝缘电缆生产企业如雨后春笋般涌现在祖国大地，大型超大型建筑物不断采用矿物绝缘电缆，进口产品被中国制造所替代，笔者几年来对矿物绝缘电缆进行了跟踪和统计，发现以下可借鉴的事项:（1）引进生产线不同，导致产品有差异；（2）主要矿物材料工艺不同，导致产品有差异；（3）生产工艺不同，安装方法不同。

1引进生产线不同，导致产品有差异由于矿物绝缘电缆在二十世纪二十年代中期有西方发达国家研制、生产、推广和使用，而且各国条件不同，其生产线的差异就出现了，因而我国各企业引入的设备五花八门，导致产品规格有较大的差异。

2主要矿物材料工艺不同，产品质量有差异各生产厂家使用的矿物材料主要是氧化镁，导体是铜棒，由于铜的熔点是1083℃、氧化镁的熔点是2800℃，因此该种电缆可以在接近铜的熔点的火灾情况下继续保持供电，是一种真正意义上的防火电缆。

是目前唯一能在1000℃的火灾中保持三小时的供电能力并能承受消防水喷淋及重物跌落冲击的安全类电，作为配线使用时，国内习惯称作氧化镁电缆或防火电缆。

由于氧化镁的凝固、灌注工艺不同，导致产品的导电铜棒与铜外壳之间的绝缘有较大但差异。

选择产品时要考虑其因数。

3生产工艺不同，安装方法不同特别是在生产长度，多芯大截面包裹方面不同，导致安装方式，占用建筑物有效空间不同，影响工程造价。

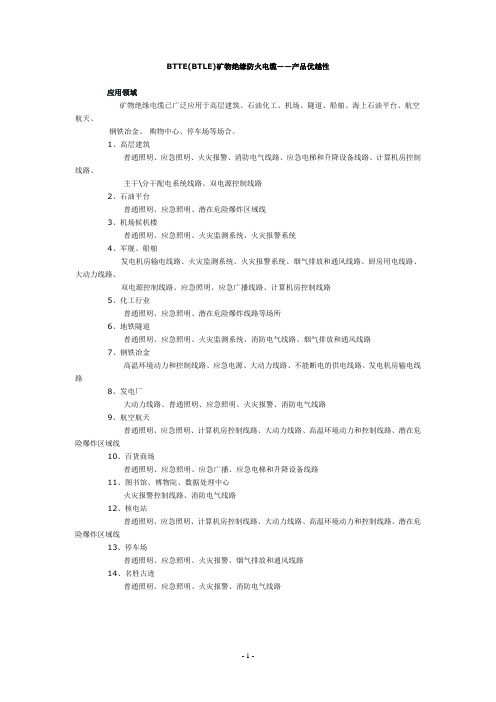

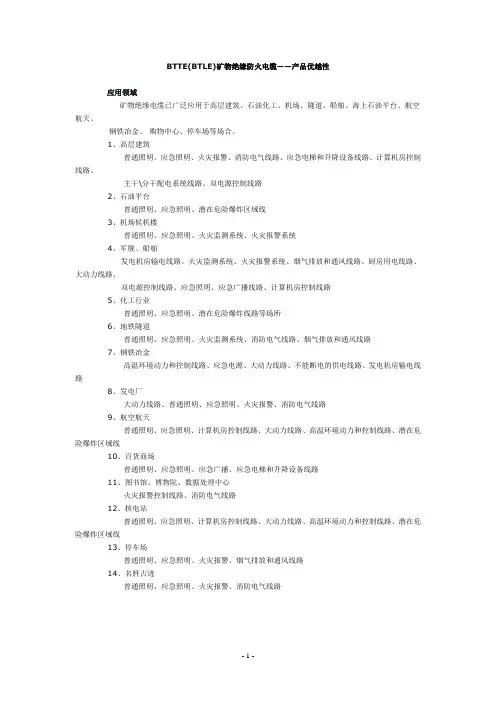

BTTE(BTLE)矿物绝缘防火电缆——产品优越性应用领域矿物绝缘电缆已广泛应用于高层建筑、石油化工、机场、隧道、船舶、海上石油平台、航空航天、钢铁冶金、购物中心、停车场等场合。

1、高层建筑普通照明、应急照明、火灾报警、消防电气线路、应急电梯和升降设备线路、计算机房控制线路、主干\分干配电系统线路、双电源控制线路2、石油平台普通照明、应急照明、潜在危险爆炸区域线3、机场候机楼普通照明、应急照明、火灾监测系统、火灾报警系统4、军舰、船舶发电机房输电线路、火灾监测系统、火灾报警系统、烟气排放和通风线路、厨房用电线路、大动力线路、双电源控制线路、应急照明、应急广播线路、计算机房控制线路5、化工行业普通照明、应急照明、潜在危险爆炸线路等场所6、地铁隧道普通照明、应急照明、火灾监测系统、消防电气线路、烟气排放和通风线路7、钢铁冶金高温环境动力和控制线路、应急电源、大动力线路、不能断电的供电线路、发电机房输电线路8、发电厂大动力线路、普通照明、应急照明、火灾报警、消防电气线路9、航空航天普通照明、应急照明、计算机房控制线路、大动力线路、高温环境动力和控制线路、潜在危险爆炸区域线10、百货商场普通照明、应急照明、应急广播、应急电梯和升降设备线路11、图书馆、博物院、数据处理中心火灾报警控制线路、消防电气线路12、核电站普通照明、应急照明、计算机房控制线路、大动力线路、高温环境动力和控制线路、潜在危险爆炸区域线13、停车场普通照明、应急照明、火灾报警、烟气排放和通风线路14、名胜古迹普通照明、应急照明、火灾报警、消防电气线路一、防火由于电缆全都是用无机物组成，它本身不会引起火灾，不可能燃烧或助燃，由于铜的熔点是1083℃、氧化镁的熔点是2800℃，因此该种电缆可以在接近铜的熔点的火灾情况下继续保持供电，是一种真正意义上的防火电缆。

并能通过BS6387 C、W、Z试验。

二、载流量大、防水由于矿物绝缘电缆实际正常使用温度可以达到250℃，IEC60702规定矿物绝缘电缆连续工作温度是105℃，这是考虑到终端密封材料和安全的需要，即使这样，它的载流量还远远超过其他电缆，因为氧化镁粉具有比塑料更好的导热系数，所以同样的工作温度，载流量更大。

矿用电缆标准摘要：一、矿用电缆的概述二、矿用电缆的分类与特点三、矿用电缆的主要性能指标四、矿用电缆的应用领域五、矿用电缆的发展趋势与展望正文：矿用电缆是在煤矿、金属矿山、非金属矿山等地下开采作业中使用的电缆，它具有耐磨损、耐腐蚀、耐高压、抗拉强度大等特性。

随着矿山的不断开发和生产，矿用电缆的需求量也在不断增加，同时对其性能、安全性和环保要求也越来越高。

一、矿用电缆的概述矿用电缆是矿山电缆的一种，主要用于地下采矿作业。

矿用电缆的种类繁多，可以根据其用途和性能进行分类。

一般来说，矿用电缆可以分为矿物绝缘电缆、橡皮绝缘电缆、聚乙烯绝缘电缆、交联聚乙烯绝缘电缆等。

二、矿用电缆的分类与特点1.矿物绝缘电缆：矿物绝缘电缆是由铜芯、矿物质绝缘层和金属护套组成的电缆，具有不燃、耐火、耐磨、耐腐蚀等特点，适用于高温、高压、高腐蚀的环境。

2.橡皮绝缘电缆：橡皮绝缘电缆是由铜芯、橡皮绝缘层和金属护套组成的电缆，具有柔软、耐磨、防水等特点，适用于移动设备和临时用电场所。

3.聚乙烯绝缘电缆：聚乙烯绝缘电缆是由铜芯、聚乙烯绝缘层和金属护套组成的电缆，具有轻便、耐磨、耐腐蚀等特点，适用于地下矿山和井下作业。

4.交联聚乙烯绝缘电缆：交联聚乙烯绝缘电缆是由铜芯、交联聚乙烯绝缘层和金属护套组成的电缆，具有高耐热、耐寒、耐磨、耐腐蚀等特点，适用于极端环境下的矿山作业。

三、矿用电缆的主要性能指标矿用电缆的主要性能指标包括：额定电压、芯数、电缆最大外径、电缆最小曲率半径、电缆最小安装半径、电缆允许温度等。

1.额定电压：矿用电缆的额定电压是指电缆在正常工作条件下的电压等级。

2.芯数：矿用电缆的芯数是指电缆中的导线数量。

3.电缆最大外径：矿用电缆的最大外径是指电缆在最大允许工作温度下的外径尺寸。

4.电缆最小曲率半径：矿用电缆的最小曲率半径是指电缆在弯曲时的最小曲率半径。

5.电缆最小安装半径：矿用电缆的最小安装半径是指电缆在安装时的最小曲率半径。

在此将我公司的BTTE柔性电缆与BTTZ刚性电缆的性能比较。

以利于更好的作出选择。

发布时间：2010.10.15 作者：张树涛目前国内市场上矿物绝缘防火电缆分刚性和柔性俩种，一种刚性是采用氧化镁粉作绝缘的传统矿物绝缘电缆（型号为BTTZ），另一种柔性是采用玻璃纤维及云母复合材料作绝缘的无机矿物绝缘电缆（型号为BTTE）.铜芯铜护套氧化镁绝缘电缆（BTTZ电缆）因其自身特性具有防火、过载保护能力强、工作温度高、防腐、防爆性能好等优点，但同时也存在电缆长度有限、中间接头不防火、运输放线困难、接头处易受潮、施工难度大等不足之处。

而且敷设好的电缆还存在着很多隐患。

可以说是“先天不足，后天失调”，而我司的BTTE电缆是建立在克服BTTZ“先天不足”的基础上研发成功的全新一代矿物绝缘电缆，在工商银行北京总部大楼、上海双辉大厦等地方投入运行，并一致得到施工单位的好评。

首先让我们来看看BTTZ电缆的“先天不足”之处：1、电缆制造长度有限：BTTZ电缆虽然生产历史较长，虽然现有在用的生产线有所改造、升级，但产品结构从未更新，制造工艺落后复杂。

其导体采用实芯铜杆，护套为铜管拉拔，因此，电缆呈刚性，随着截面增大，电缆制造长度越来越短。

2、中间接头不防火：由于BTTZ电缆生产长度受电缆原材料（铜护套用铜管的长度）长度的限制，所以在电缆敷设安装过程中，需采用中间联接器将二根相同规格电缆联在一起，以保证满足线路长度的需要。

该联接器的二端均由内螺纹无缝铜管、黄铜罐或热缩性套管、铜压接管和绝缘热收缩套管所组成。

造成BTTZ电缆只能分段防火。

所以BTTZ电缆接头，在标准中只字未提，而接头正是必须检测的重要环节。

凡是刚性电气产品，有三个指标必须检测，（1）接头温升（或接触电阻）；（2）动稳定（带有接头）；（3）热稳定（带有接头）。

这三个重要指标，没有一家BTTZ电缆制造厂能提供检测报告。

3、运输、放线困难：从BTTZ成品电缆出厂包装与运输来看，小截面电缆的包装是扎成一卷，外加一些保护措施，运输中只要轻吊轻卸不会有多大问题，但在安装放线时，会出现扭结，影响电缆质量。

上海胜武以独特的YTTW金属护套无机矿物绝缘电缆产品及可靠的质量、历经多轮竞争，一举中标上海世博会工程中国馆项目。

这也是胜武品牌继奥运场馆项目之后，又一次次进入具有世界级影响力的重大项目。

胜武品牌YTTW系列金属护套无机矿物绝缘电缆是一独特的柔性防火电缆,是其它电缆无法相比和取代的.使用后都会感到其特点及优越性如下:YTTW金属护套无机矿物绝缘电缆和BTTZ氧化镁矿物绝缘电缆同属于矿物绝缘电缆（防火电缆）的范畴。

BTTZ氧化镁矿物绝缘电缆虽然生产历史较长，虽然现有在用的生产线有所改造、升级，但产品结构从未更新，制造工艺落后复杂。

其导体采用实芯铜杆，护套为铜管拉拔，因此，电缆呈刚性。

绝缘材料采用氧化镁（Mgo）粉易吸潮，给安装施工及终端的制作带来很多困难。

由于外护套采用铜管拉拔而成，产生电缆制造长度有限（理论上就存在这问题），为了满足实际使用要求，电缆线路中就必定要增加较多不耐火的中间接头，既增加了中间接头的额外费用又达不到防火的要求，还在回路中产生了不必要的接触电阻，从而大大降低了输电的效率，增加了输电的故障隐患点。

根据GB50217《电力工程电缆设计规范》中5.1.10.4条“电缆线路中间…不应‟有接头”是强制性规定，最新出版的JGJ16－2008《民用建筑电气设计规范》8.9.5应根据线路实际长度及电缆交货长度，合理确定矿物绝缘电缆规格，“宜避免中间接头”，另外，GB50168－2006《电气装置安装工程电缆线路施工及验收规范》5.1第六条敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，“减少电缆接头”。

BTTZ氧化镁矿物绝缘电缆难以达到上述规范要求。

YTTW金属护套无机矿物绝缘电缆是在氧化镁矿物绝缘电缆的基础上发展、研制开发的新一代矿物绝缘电缆，其铜护套采用深轧纹，导体采用多股铜线绞合而成，导体与普通电缆完全一样，它的铜材的密度和导体的表面积均比实芯铜杆要大得多，电缆相对比较柔软。

矿物绝缘电缆与母线的比较分析一、安装敷设比较1．母线一般为3.5~4.0米一段，而矿物绝缘电缆的交货长度最短为60米，这样线路的连接工作和附件费用均减少。

2．母线系统安装时如果转弯需加弯头，这样不仅增加了工作量而且也增加了成本，占用了更多的空间，但矿物绝缘电缆就不存在此问题，根据国家矿物绝缘电缆敷设图集，矿物绝缘电缆的弯曲半径最大为6倍半径，足以满足安装时转弯的需要。

二、端面空间比较以1600A负荷回路为例：1．矿物绝缘电缆端面空间：7×3.14×13.1×13.1=3772.0mm2注：矿物绝缘电缆型号：BTTZ-3×(2×300)+1×3002．母线槽端面空间：185×150=27750.0mm2由以上计算可以看出选择母线的端面空间为选择矿物绝缘电缆的端面空间的7倍多。

因此，选择矿物绝缘电缆替代母线可以节省安装空间。

三、使用环境及寿命比较矿物绝缘电缆不怕环境的潮湿和水，而母线无法做到全密封，需采取防水措施。

且在存储，运输，安装和使用时受到潮湿空气和水的影响会导致绝缘下降，特别是间歇工作时，重新启用须除潮处理，而矿物绝缘电缆则不存在此问题。

同时由于矿物绝缘电缆组成的固有特性，保证了该电缆具有非常高的稳定性，耐火性能优异，使用长寿命，是消防和动力干线的首选。

在正常使用情况下，寿命可达百年以上，可作为“永久性”敷设。

四、推荐使用场合大动力点到点回路，如：1、应急发电机组出线（间歇工作线路）2、中央空调机组系统配线3、电源主干线五、经济性比较我们把矿物绝缘电缆与母线进行下对比：1、250A的母线：BTTZ4*（1*70）就是说每项1根70（载流量为279A）。

4根顶5根（外护套做接地线）总造价：约400元/米母线：每A/米约为2.40元（不包括插接箱与安装费等）×250A=600元/米2、400A的母线BTTZ4*（1*150）（载流量为431A）。

对矿物绝缘电缆和非标绝缘电缆的探讨摘要:本文主要介绍了矿物绝缘电缆与非标矿物绝缘电缆在标准定义、国家规范/标准、产品结构、毒性、载流量、寿命及施工安装等等做了综合对比，结合矿物绝缘电缆卓越性能，提出了矿物绝缘电缆在实际工程中使用的必要性。

关键词:矿物绝缘电缆非标矿物绝缘电缆国标规范消防随着经济社会地不断前进和发展，人们对于防火意识和生命安全意识的不断提高，国家对于消防方面的技术和规范要求也是不断加强。

如《建筑设计防火规范》（GB50016-2014）（2018年版）第10.1.10条第3款：消防配电线路宜与其他配电线路分开敷设在不同的电缆井、沟内；确有困难需敷设在同一电缆井、沟内时，应分别布置在电缆井、沟的两侧，且消防配电线路应采用矿物绝缘类不燃性电缆；《民用建筑电气设计标准》（GB51348-2019）第13.8.4条第2款：消防控制室、消防电梯、消防水泵、水幕泵及建筑高度超过100m民用建筑的疏散照明系统和防排烟系统的供电干线，其电能传输质量在火灾延续时间内应保证消防设备可靠运行等诸如此类的规范性条文要求，国家在消防安全方面的重视程度可见一斑。

由于该电缆使用的全部都是无机材料，因此也让它具有一些其它类型有机绝缘电缆所不具备的某些特性，其中耐火、耐高温、无毒性等是它区别其它所有电缆的典型标志。

目前该电缆已成为国内外安全条件要求高的重要部门和使用环境恶劣的场所所必用的电缆品种。

市场上对矿物绝缘电缆（以下简称国标电缆）已广泛应用了30多年时间，但是由于国标电缆产品的技术含量高、制造工艺要求比较高，产品生产技术工艺与其它有机塑料电缆完全不一致，国家虽一直致力于产品的发展，但是由于生产此类电缆的先天性技术限制，国内生产的企业并不多，专注生产专业化产品的就更少。

在国标电缆的刺激下，以及成熟的有机电缆生产技术条件下，有些企业于因为生产国标电缆大量的研发资金和技术能力，转而另辟蹊径，针对于矿物电缆的耐火性，在传统的耐火电缆上的基础上做了改进，研发了很多可以满足BS6387C、W、Z实验要求的产品，并冠以“矿物绝缘电缆”的名称，如市面上常见的1kV柔性矿物绝缘电缆、隔离型柔性矿物绝缘电缆等等。

(1)刚性矿物绝缘电缆以铜护套包裹铜导体芯线,并以氧化镁粉末为无机绝缘材料隔离导体与护套,最外层可按需选择适当保护套,通称为M I C C或M I电缆。

类似的电缆以金属代替铜护套包裹芯线和绝缘材料,称为矿物绝缘金属护套电缆。

典型的刚性矿物绝缘电缆产品为B T T Z矿物绝缘电缆。

(2)N G-A(B T L Y)柔性矿物绝缘电缆柔性矿物绝缘电缆也可称为柔性无机矿物绝缘电缆,代表的型号有Y T T W电缆、N G-A(B T L Y)电缆、B B T R Z电缆等。

其中,N G-A(B T L Y)系列柔性矿物绝缘电缆在项目中普遍被认同和使用。

其又称为隔离型矿物绝缘电缆,是一种以多股绞合铜线为导体、矿物质绕包带材为绝缘并采用连续无缝挤出的铝管为金属护套的电缆。

采用无机矿物质材料为填充,隔离外界火焰或高温,无卤低烟聚烯烃为外护层,又称B T L Y矿物绝缘电缆。

(3)设计规范要求和实际使用情况在《建筑设计防火规范》G B 50016—2014(2018年版)中的10. 1. 10. 3条有明确要求:“消防配电线路宜与其他配电线路分开敷设在不同的电缆井、沟内;确有困难需敷设在同一电缆井、沟内时,应分别布置在电缆井、沟的两侧,且消防配电线路应采用矿物绝缘类不燃性电缆。

”在实际的项目设计中,由于空间因素的制约,常遇到消防配电线路与其他配电线路共用竖井的情况,按此条规范的要求,消防配电线路应采用矿物绝缘类不燃性电缆。

由此可以看出采用矿物绝缘类不燃性电缆的必要性,且规范并未要求具体是哪种矿物绝缘电缆,因此设计、施工有多种方案可选择。

在近些年的设计中,常用的有B T T Z刚性矿物绝缘电缆和N G-A(B T L Y)系列柔性矿物绝缘电缆。

在实际工程中,矿物绝缘电缆已广泛应用于高层建筑、石油化工、机场、隧道、船舶、海上石油平台、航空航天、钢铁冶金、商业综合体等项目中。

由于这两种电缆的结构有明显区别,根据现有项目的实际反馈,施工单位比较倾向于采用N G-A(B T L Y)系列柔性矿物绝缘电缆,其主要原因是此类电缆相对B T T Z刚性矿物绝缘电缆敷设灵活性较大、成品美观性较强且电缆接头保护效果好。
