柔性矿物绝缘电缆与BTTZ矿物绝缘电缆比较说明

WAZN-BTLY、矿物绝缘电缆与柔性防火电缆、BTT氧化镁电缆系列性能对比一、产品结构：1、BTLY新型铝套连续挤包矿物绝缘电缆结构：①铜导体②金云母带绝缘③铝金属套④交联隔离套⑤Mg（OH）或Al（OH）耐火层⑥无卤低烟聚烯烃外护套2、柔性防火电缆结构：①铜导体②无机矿物绝缘带（氟云母带）绝缘③外铜套3、BTT氧化镁电缆结构：①铜导体②无机绝缘材料（氧化镁）绝缘③外铜套二、云母带特性：1、无机（矿物）绝缘带俗称人工合成云母带，云母带又称耐火云母带,是一种耐火绝缘材料2、云母带分为：合成云母带、金云母带、白云母带。

3、高温下绝缘性能：合成云母带最好、金云母带次之、白云母带较差．耐高温性能：合成云母带（氟金云母带），不含结晶水，熔点1375℃，安全裕度大，耐高温性能最好，金云母在800℃以上释放出结晶水，耐高温性能次之、白云母600℃释出结晶水，耐高温性能较差．4、合成云母带（氟金云母带）合成云母是以氟离子代替羟基，在常压条件下合成出的尺寸大、晶型完整的人工云母。

合成云母带是将合成云母抄制成的云母纸为主要材料，再用粘合剂将玻璃布粘贴在一面或两面而制成的。

将玻璃布粘贴在云母纸一面的叫做“单面带”，两面都粘贴的叫“双面带”。

在制造过程中，将几个结构层次粘合在一起后，再经过炉子烘干，然后收卷，再分切成不同规格的带子。

合成云母带除具有天然云母带的特性即：膨胀系数小、介电强度大、电阻率高和介电常数均匀以外，其主要特点是耐热等级高，可达到A级耐火水平（950一1000℃）合成云母带耐温大于1000℃，厚度范围在0.08～0.15mm，最大供应宽度920mm 。

5、金云母带金云母系列云母带具有良好的电绝缘性和耐热性，以及强抗酸、抗碱、抗压和剥分性能、抗辐射的特性,且有很好柔软性、弯曲性及拉伸强度,适合于高速缠绕。

耐火实验表明：包绕了金云母带的电线电缆，在温度840℃电压1000V的条件下可保证90min不发生击穿。

在此将我公司的BTTE柔性电缆与BTTZ刚性电缆的性能比较。

以利于更好的作出选择。

发布时间：2010.10.15 作者：张树涛目前国内市场上矿物绝缘防火电缆分刚性和柔性俩种，一种刚性是采用氧化镁粉作绝缘的传统矿物绝缘电缆（型号为BTTZ），另一种柔性是采用玻璃纤维及云母复合材料作绝缘的无机矿物绝缘电缆（型号为BTTE）.铜芯铜护套氧化镁绝缘电缆（BTTZ电缆）因其自身特性具有防火、过载保护能力强、工作温度高、防腐、防爆性能好等优点，但同时也存在电缆长度有限、中间接头不防火、运输放线困难、接头处易受潮、施工难度大等不足之处。

而且敷设好的电缆还存在着很多隐患。

可以说是“先天不足，后天失调”，而我司的BTTE电缆是建立在克服BTTZ“先天不足”的基础上研发成功的全新一代矿物绝缘电缆，在工商银行北京总部大楼、上海双辉大厦等地方投入运行，并一致得到施工单位的好评。

首先让我们来看看BTTZ电缆的“先天不足”之处：1、电缆制造长度有限：BTTZ电缆虽然生产历史较长，虽然现有在用的生产线有所改造、升级，但产品结构从未更新，制造工艺落后复杂。

其导体采用实芯铜杆，护套为铜管拉拔，因此，电缆呈刚性，随着截面增大，电缆制造长度越来越短。

2、中间接头不防火：由于BTTZ电缆生产长度受电缆原材料（铜护套用铜管的长度）长度的限制，所以在电缆敷设安装过程中，需采用中间联接器将二根相同规格电缆联在一起，以保证满足线路长度的需要。

该联接器的二端均由内螺纹无缝铜管、黄铜罐或热缩性套管、铜压接管和绝缘热收缩套管所组成。

造成BTTZ电缆只能分段防火。

所以BTTZ电缆接头，在标准中只字未提，而接头正是必须检测的重要环节。

凡是刚性电气产品，有三个指标必须检测，（1）接头温升（或接触电阻）；（2）动稳定（带有接头）；（3）热稳定（带有接头）。

这三个重要指标，没有一家BTTZ电缆制造厂能提供检测报告。

3、运输、放线困难：从BTTZ成品电缆出厂包装与运输来看，小截面电缆的包装是扎成一卷，外加一些保护措施，运输中只要轻吊轻卸不会有多大问题，但在安装放线时，会出现扭结，影响电缆质量。

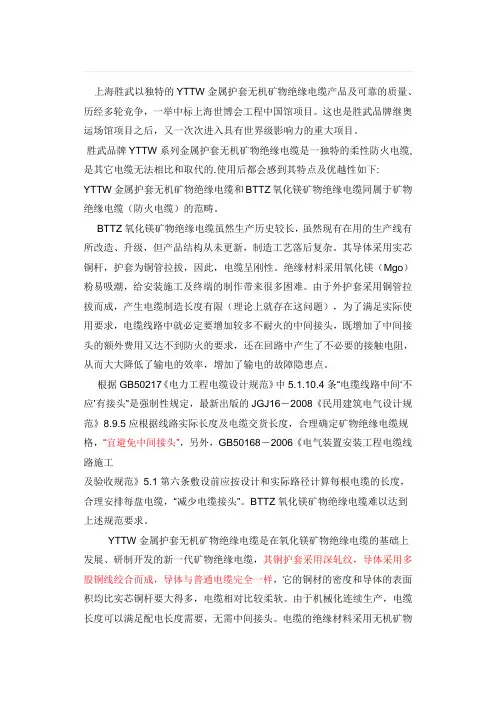

上海胜武以独特的YTTW金属护套无机矿物绝缘电缆产品及可靠的质量、历经多轮竞争，一举中标上海世博会工程中国馆项目。

这也是胜武品牌继奥运场馆项目之后，又一次次进入具有世界级影响力的重大项目。

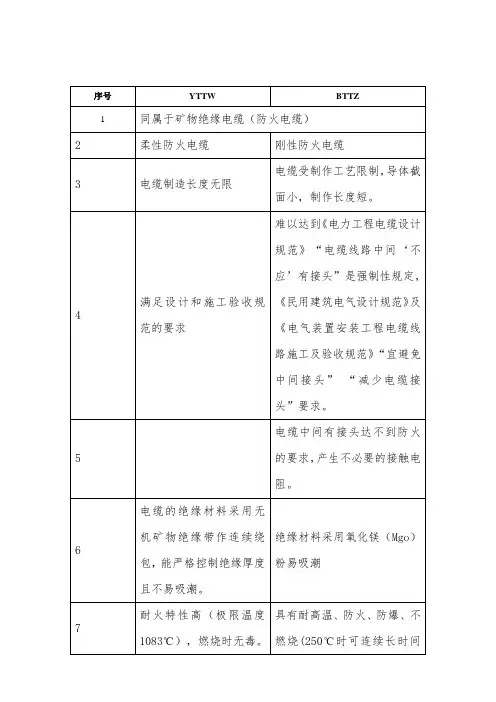

胜武品牌YTTW系列金属护套无机矿物绝缘电缆是一独特的柔性防火电缆,是其它电缆无法相比和取代的.使用后都会感到其特点及优越性如下:YTTW金属护套无机矿物绝缘电缆和BTTZ氧化镁矿物绝缘电缆同属于矿物绝缘电缆（防火电缆）的范畴。

BTTZ氧化镁矿物绝缘电缆虽然生产历史较长，虽然现有在用的生产线有所改造、升级，但产品结构从未更新，制造工艺落后复杂。

其导体采用实芯铜杆，护套为铜管拉拔，因此，电缆呈刚性。

绝缘材料采用氧化镁（Mgo）粉易吸潮，给安装施工及终端的制作带来很多困难。

由于外护套采用铜管拉拔而成，产生电缆制造长度有限（理论上就存在这问题），为了满足实际使用要求，电缆线路中就必定要增加较多不耐火的中间接头，既增加了中间接头的额外费用又达不到防火的要求，还在回路中产生了不必要的接触电阻，从而大大降低了输电的效率，增加了输电的故障隐患点。

根据GB50217《电力工程电缆设计规范》中5.1.10.4条“电缆线路中间…不应‟有接头”是强制性规定，最新出版的JGJ16－2008《民用建筑电气设计规范》8.9.5应根据线路实际长度及电缆交货长度，合理确定矿物绝缘电缆规格，“宜避免中间接头”，另外，GB50168－2006《电气装置安装工程电缆线路施工及验收规范》5.1第六条敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，“减少电缆接头”。

BTTZ氧化镁矿物绝缘电缆难以达到上述规范要求。

YTTW金属护套无机矿物绝缘电缆是在氧化镁矿物绝缘电缆的基础上发展、研制开发的新一代矿物绝缘电缆，其铜护套采用深轧纹，导体采用多股铜线绞合而成，导体与普通电缆完全一样，它的铜材的密度和导体的表面积均比实芯铜杆要大得多，电缆相对比较柔软。

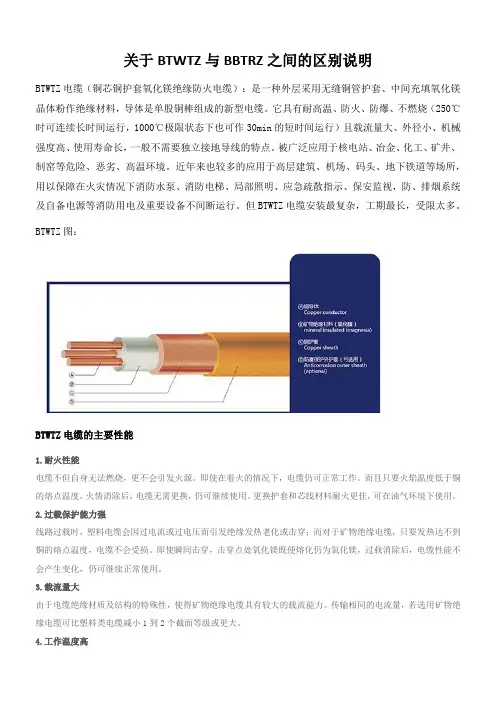

关于BTWTZ与BBTRZ之间的区别说明BTWTZ电缆（铜芯铜护套氧化镁绝缘防火电缆）：是一种外层采用无缝铜管护套、中间充填氧化镁晶体粉作绝缘材料，导体是单股铜棒组成的新型电缆。

它具有耐高温、防火、防爆、不燃烧（250℃时可连续长时间运行，1000℃极限状态下也可作30min的短时间运行）且载流量大、外径小、机械强度高、使用寿命长，一般不需要独立接地导线的特点。

被广泛应用于核电站、冶金、化工、矿井、制窑等危险、恶劣、高温环境。

近年来也较多的应用于高层建筑、机场、码头、地下铁道等场所，用以保障在火灾情况下消防水泵、消防电梯、局部照明、应急疏散指示、保安监视，防、排烟系统及自备电源等消防用电及重要设备不间断运行。

但BTWTZ电缆安装最复杂，工期最长，受限太多。

BTWTZ图：BTWTZ电缆的主要性能1.耐火性能电缆不但自身无法燃烧，更不会引发火源。

即使在着火的情况下，电缆仍可正常工作。

而且只要火焰温度低于铜的熔点温度，火情消除后，电缆无需更换，仍可继续使用。

更换护套和芯线材料耐火更佳，可在油气环境下使用。

2.过载保护能力强线路过载时，塑料电缆会因过电流或过电压而引发绝缘发热老化或击穿；而对于矿物绝缘电缆，只要发热达不到铜的熔点温度，电缆不会受损。

即使瞬间击穿，击穿点处氧化镁既便熔化仍为氧化镁，过载消除后，电缆性能不会产生变化，仍可继续正常使用。

3.载流量大由于电缆绝缘材质及结构的特殊性，使得矿物绝缘电缆具有较大的载流能力。

传输相同的电流量，若选用矿物绝缘电缆可比塑料类电缆减小1到2个截面等级或更大。

4.工作温度高由于绝缘层氧化镁的熔点温度远高于铜的熔点温度，因而裸电缆最高正常工作温度可达250℃，短期可在接近铜的熔点温度1083℃下继续运行。

5.防水、防腐、防爆由于电缆采用无缝铜管作护套，导体、绝缘及护套三者间是致密压实体。

因而使其不但具有防止水、潮气、油及一些化学物质的侵害，而且具有阻止可燃性油蒸汽、气体和火焰的蔓延。

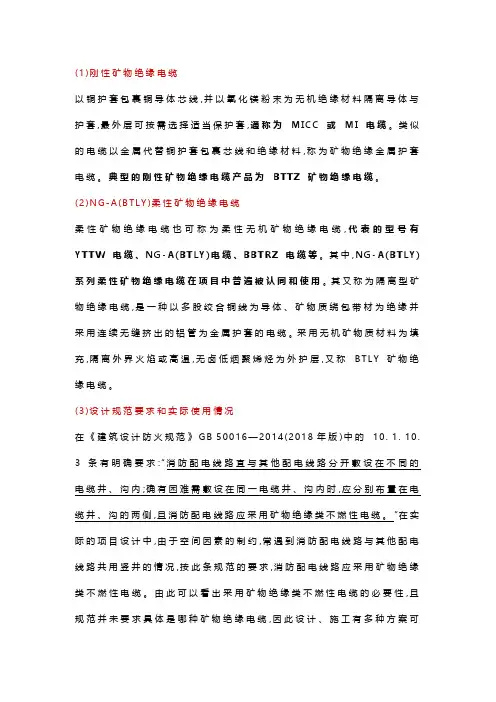

(1)刚性矿物绝缘电缆以铜护套包裹铜导体芯线,并以氧化镁粉末为无机绝缘材料隔离导体与护套,最外层可按需选择适当保护套,通称为M I C C或M I电缆。

类似的电缆以金属代替铜护套包裹芯线和绝缘材料,称为矿物绝缘金属护套电缆。

典型的刚性矿物绝缘电缆产品为B T T Z矿物绝缘电缆。

(2)N G-A(B T L Y)柔性矿物绝缘电缆柔性矿物绝缘电缆也可称为柔性无机矿物绝缘电缆,代表的型号有Y T T W电缆、N G-A(B T L Y)电缆、B B T R Z电缆等。

其中,N G-A(B T L Y)系列柔性矿物绝缘电缆在项目中普遍被认同和使用。

其又称为隔离型矿物绝缘电缆,是一种以多股绞合铜线为导体、矿物质绕包带材为绝缘并采用连续无缝挤出的铝管为金属护套的电缆。

采用无机矿物质材料为填充,隔离外界火焰或高温,无卤低烟聚烯烃为外护层,又称B T L Y矿物绝缘电缆。

(3)设计规范要求和实际使用情况在《建筑设计防火规范》G B 50016—2014(2018年版)中的10. 1. 10. 3条有明确要求:“消防配电线路宜与其他配电线路分开敷设在不同的电缆井、沟内;确有困难需敷设在同一电缆井、沟内时,应分别布置在电缆井、沟的两侧,且消防配电线路应采用矿物绝缘类不燃性电缆。

”在实际的项目设计中,由于空间因素的制约,常遇到消防配电线路与其他配电线路共用竖井的情况,按此条规范的要求,消防配电线路应采用矿物绝缘类不燃性电缆。

由此可以看出采用矿物绝缘类不燃性电缆的必要性,且规范并未要求具体是哪种矿物绝缘电缆,因此设计、施工有多种方案可选择。

在近些年的设计中,常用的有B T T Z刚性矿物绝缘电缆和N G-A(B T L Y)系列柔性矿物绝缘电缆。

在实际工程中,矿物绝缘电缆已广泛应用于高层建筑、石油化工、机场、隧道、船舶、海上石油平台、航空航天、钢铁冶金、商业综合体等项目中。

由于这两种电缆的结构有明显区别,根据现有项目的实际反馈,施工单位比较倾向于采用N G-A(B T L Y)系列柔性矿物绝缘电缆,其主要原因是此类电缆相对B T T Z刚性矿物绝缘电缆敷设灵活性较大、成品美观性较强且电缆接头保护效果好。

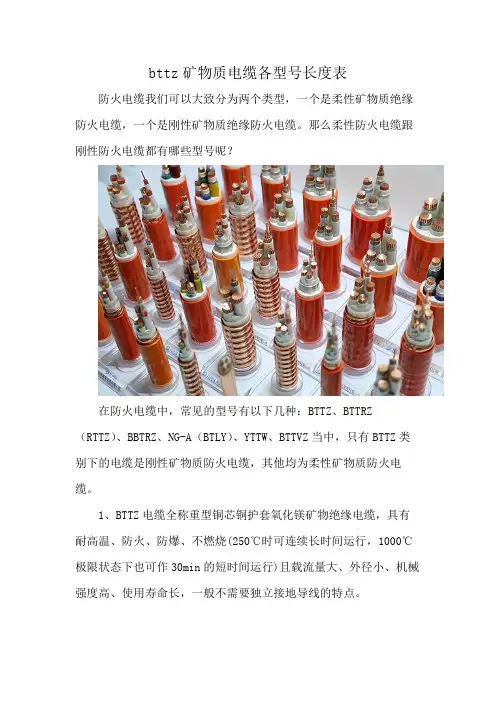

bttz矿物质电缆各型号长度表防火电缆我们可以大致分为两个类型，一个是柔性矿物质绝缘防火电缆，一个是刚性矿物质绝缘防火电缆。

那么柔性防火电缆跟刚性防火电缆都有哪些型号呢？在防火电缆中，常见的型号有以下几种：BTTZ、BTTRZ （RTTZ）、BBTRZ、NG-A（BTLY）、YTTW、BTTVZ当中，只有BTTZ类别下的电缆是刚性矿物质防火电缆，其他均为柔性矿物质防火电缆。

1、BTTZ电缆全称重型铜芯铜护套氧化镁矿物绝缘电缆，具有耐高温、防火、防爆、不燃烧(250℃时可连续长时间运行，1000℃极限状态下也可作30min的短时间运行)且载流量大、外径小、机械强度高、使用寿命长，一般不需要独立接地导线的特点。

BTTZ防火电缆的字母含义如下：B—布线用固定安装电力电缆T—铜护套T—铜导体Z—耐电压等级重型750VBTTZ作为刚性电缆，具有完全防火、过载保护能力强、工作温度高、防腐蚀、寿命长等特点适用于建筑工程中消防系统要求的防火电缆。

2、BTTRZ（RTTZ）电缆全称铜芯无机矿物绝缘带绕包绝缘铜护套柔性防火电缆，这种叫作矿物绝缘电缆，也被称为柔性结构的防火型电缆，它的生产工艺和BTTZ类型的电缆很相似，这种类型的电缆都带有柔性和阻燃的特点，弯曲性能良好，非常方便运输，而且使用也更安全有保障。

BTTRZ（RTTZ）防火电缆的字母含义如下：B—布线用固定安装电力电缆T—铜导体T—铜护套R—柔软性Z—耐电压等级重型750VBTTRZ相较于BTTZ差别在于BTTRZ为柔性防火电缆，BTTRZ可以替代BTTZ，前者是阻燃型布线铜芯电缆，后者不阻燃。

两者在生产工艺相同，但是使用的绝缘材料不同，现在用前者比较多。

3、BTTVZ全称叫全称重型铜芯铜护套氧化镁矿物绝缘电缆，由于这种电缆的全部材料都是采用无机材料，所以它就具有一些其他电缆所不可能具有的优点。

如耐火、载流量大、耐机械损伤、无卤无毒、防爆、防水、耐腐蚀、寿命长、安全、耐过载、耐高温、成本低、外径小等特点。

详细解读矿物绝缘电缆种类、性能、差异及安装敷设方法柔性矿物绝缘电缆和刚性矿物绝缘电缆的比较其实就是BTLY电缆与BTTZ电缆对比。

刚性还是柔性主要还是看电缆的结构，刚性矿物电缆除了电缆本身比较僵硬外，起抗撞击能力也是非常强的，代表型号有BTTZ电缆。

反正柔性矿物电缆柔韧性比较强，但它的抗撞击能力相对较差。

怎么区分矿物电缆是刚性还是柔性主要还是看型号，每根电缆上都有喷码上型号的，只要记住BTTZ类别下的都是刚性矿物电缆，其他都是柔性的（YTTW、NG-A，BTLY、BBTRZ）。

1、型号命名的区别：NG-A（BTLY）隔离型柔性矿物绝缘电缆型号说明：B----布线用矿物绝缘电缆T----铜导体L----铝金属套Y----聚氯乙烯外护套电缆型号结构说明：BBTRZ型号结构说明：BTTZ刚性矿物绝缘电缆型号明说：B----布线用固定安装电力电缆T----铜护套T----铜导体Z----，耐电压等级重型750V2、防火性能对比：NG-A（BTLY）柔性矿物绝缘电缆耐火性能通过bs6387标准最高级别C、W、Z试验考核：（C）燃烧950℃，燃烧180min（W）喷淋650℃燃烧15min，再继续燃烧的同时喷淋15min.（Z）撞击950℃，燃烧15min/30次YTTW和BBTRZ柔性矿物绝缘电缆防火等级也是同上BS 6387 CWZ。

BTTZ矿物绝缘电缆性能：（1）950℃火焰下持续通电180min不击穿；（2）950℃火焰下180min后浸水60min不击穿；（3）950℃火焰下承受180min的敲击振动而不击穿；共同性：无机矿物绝缘可靠，防水，防鼠蚁，机械强度高，耐腐蚀，节能环保，防辐射、寿命长等。

3、芯数规格及截面积对比：NG-A/BTLY：1芯10~300 mm²；2, 3, 4, 5芯2.5~300 mm²；3+1, 3+2, 4+1芯4~300 mm²。

YTTW：1芯10~630mm²；2,3,4芯2.5~120mm²；3+1芯16~120 mm²。

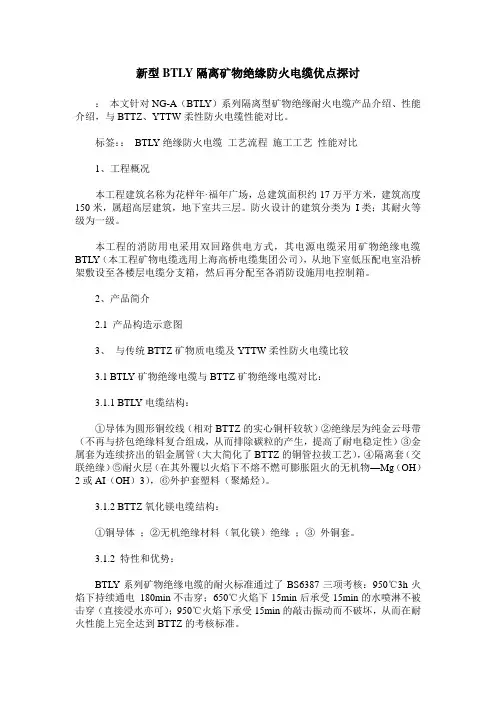

新型BTLY隔离矿物绝缘防火电缆优点探讨：本文针对NG-A（BTL Y）系列隔离型矿物绝缘耐火电缆产品介绍、性能介绍，与BTTZ、YTTW柔性防火电缆性能对比。

标签：：BTLY绝缘防火电缆工艺流程施工工艺性能对比1、工程概况本工程建筑名称为花样年·福年广场，总建筑面积约17万平方米，建筑高度150米，属超高层建筑，地下室共三层。

防火设计的建筑分类为I类；其耐火等级为一级。

本工程的消防用电采用双回路供电方式，其电源电缆采用矿物绝缘电缆BTLY（本工程矿物电缆选用上海高桥电缆集团公司），从地下室低压配电室沿桥架敷设至各楼层电缆分支箱，然后再分配至各消防设施用电控制箱。

2、产品简介2.1 产品构造示意图3、与传统BTTZ矿物质电缆及YTTW柔性防火电缆比较3.1 BTLY矿物绝缘电缆与BTTZ矿物绝缘电缆对比：3.1.1 BTLY电缆结构：①导体为圆形铜绞线（相对BTTZ的实心铜杆较软）②绝缘层为纯金云母带（不再与挤包绝缘料复合组成，从而排除碳粒的产生，提高了耐电稳定性）③金属套为连续挤出的铝金属管（大大简化了BTTZ的铜管拉拔工艺），④隔离套（交联绝缘）⑤耐火层（在其外覆以火焰下不熔不燃可膨胀阻火的无机物—Mg（OH）2或AI（OH）3），⑥外护套塑料（聚烯烃）。

3.1.2 BTTZ氧化镁电缆结构：①铜导体；②无机绝缘材料（氧化镁）绝缘；③外铜套。

3.1.2 特性和优势：BTLY系列矿物绝缘电缆的耐火标准通过了BS6387三项考核：950℃3h火焰下持续通电180min不击穿；650℃火焰下15min后承受15min的水喷淋不被击穿（直接浸水亦可）；950℃火焰下承受15min的敲击振动而不破坏，从而在耐火性能上完全达到BTTZ的考核标准。

BTLY系列矿物绝缘电缆规格在1.5～6mm2可生产3～61芯，规格在95～240mm2可生产1～5芯，规格在240～630mm2可生产单芯，长度可根据用户需要，实现整根无接头整盘交货。

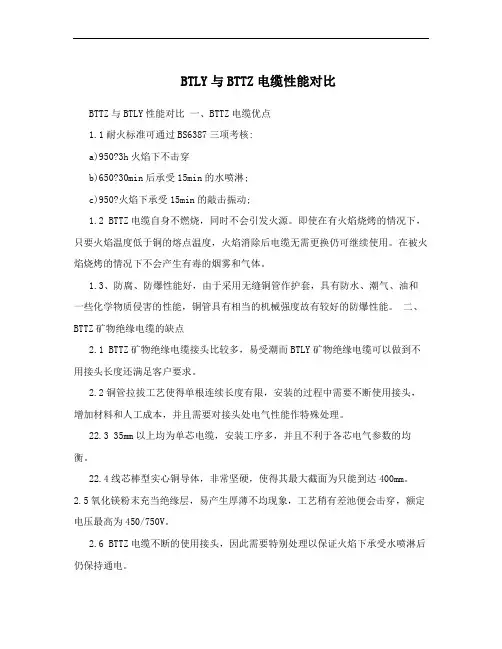

BTLY与BTTZ电缆性能对比BTTZ与BTLY性能对比一、BTTZ电缆优点1.1耐火标准可通过BS6387三项考核:a)950?3h火焰下不击穿b)650?30min后承受15min的水喷淋;c)950?火焰下承受15min的敲击振动;1.2 BTTZ电缆自身不燃烧，同时不会引发火源。

即使在有火焰烧烤的情况下，只要火焰温度低于铜的熔点温度，火焰消除后电缆无需更换仍可继续使用。

在被火焰烧烤的情况下不会产生有毒的烟雾和气体。

1.3、防腐、防爆性能好，由于采用无缝铜管作护套，具有防水、潮气、油和一些化学物质侵害的性能，铜管具有相当的机械强度故有较好的防爆性能。

二、BTTZ矿物绝缘电缆的缺点2.1 BTTZ矿物绝缘电缆接头比较多，易受潮而BTLY矿物绝缘电缆可以做到不用接头长度还满足客户要求。

2.2铜管拉拔工艺使得单根连续长度有限，安装的过程中需要不断使用接头，增加材料和人工成本，并且需要对接头处电气性能作特殊处理。

22.3 35mm以上均为单芯电缆，安装工序多，并且不利于各芯电气参数的均衡。

22.4线芯棒型实心铜导体，非常坚硬，使得其最大截面为只能到达400mm。

2.5氧化镁粉末充当绝缘层，易产生厚薄不均现象，工艺稍有差池便会击穿，额定电压最高为450/750V。

2.6 BTTZ电缆不断的使用接头，因此需要特别处理以保证火焰下承受水喷淋后仍保持通电。

2.7 BTTZ一旦受火铜管外壳即为直接受火温度—950?+50?(塑料外护套瞬间烧损)，铜导体芯线阻随温升而增加，因此火灾中BTTZ压降损失大，并且它的结构特性无法实现铝导体作线芯的可能。

2.8金属套采用分段拉拔工艺，单根最长不超过60米，氧化镁对环境有污染，成本高，效率难以提高。

三、BTLY矿物绝缘电缆的优点3.1耐火标准可通过BS6387三项考核:a)950?3h火焰下不击穿;b)650?30min后承受15min的水喷淋(直接浸水亦可);c)950?火焰下承受15min的敲击振动而不破坏，从而在耐火性能上完全达到BTTZ的考核标准。

矿物绝缘电缆BTTZ与BTTVZ特点和构造的区别矿物电缆就是最早的防火电缆，起源于瑞士，后由英国发展成一定规模并制定防火标准bs6387标准，以高导电率的铜导体、矿物（氧化镁）绝缘材料、无缝铜管套组成，当电缆用于对铜有腐蚀的场合时，最外层裸加一层防腐保护外护套（可选）。

国内最早引进的是上海电缆研究所，并由胜华电气的矿物绝缘电缆批量制造，现市场应用非常成熟。

矿物电缆bttz后续延伸出多种新型号比如BBTRZ电缆、YTTW电缆、BTLY电缆等，都是在bttz矿物电缆基础上研发改良的，继承了防火防爆防水特性，并提高了生产效率，降低成本让更多工程都能用上高性价比防火电缆。

在当前的建筑配电系统中，矿物绝缘电缆正越来越广泛地得以应用，其耐火性、耐久性、安全性、可靠性和经济性是传统的电力电缆所无法取代的。

本文就带着大家来认识一下矿物绝缘电缆：什么构造和特点？适合什么地方使用？在解读上述问题之前，先来看看为什么要使用矿物绝缘电缆，这样有助于我们从根本上理解。

矿物绝缘电缆在火灾条件下不仅能保证火灾延续时间内（180分钟以上）的消防供电，还不会延燃，不会产生烟雾，不会产生次生灾害，从而为消防抢救赢得宝贵时间。

由此可见矿物绝缘电缆是建筑消防所须的。

一、矿物绝缘电缆特点（1）耐火：在矿物绝缘电缆中应用的二种材料铜和氧化镁是无机物。

此种电缆不会燃烧，也不会助燃，在接近火焰的条件下仍可继续操作。

铜护套的1083℃下熔融，而氧化镁绝缘材料则在2800℃下固化。

（2）操作温度高矿物绝缘电缆可耐连续操作温度高达250℃。

但是，在紧急情况下，电缆可在接近铜护套熔点的温度下，在短时间内继续操作。

（3）寿命长在矿物绝缘电缆中应用的无机材料，可保证电缆具有稳定性、寿命长和耐火性。

（4）防爆性矿物绝缘电缆中高度压实的绝缘材料，可阻止蒸汽、气体和火焰在与电缆连接的设备零件之间通过。

（5）外径小矿物绝缘电缆的直径比其他额定电流相同的电缆要小。

柔性矿物绝缘防火电缆BBTRZ介绍：1.技术起源与应用矿物绝缘电缆（Mineral Insulated Cable）简称MI电缆。

目前按结构特性可以分为刚性和柔性两种。

刚性矿物绝缘电缆是19世纪末瑞士工程师Arnold Francois Borel提出的设想，并于1896年获得专利权，1934-1936年法、英投入生产以后发展很快。

我国也于上世纪六十年代研制，开始用于军事领域，80年代中期开始工业化生产，并逐步被建筑领域全面接受。

柔性矿物绝缘防火电缆的发明大约是在上个世纪七十年代诞生于瑞士斯图特电缆公司。

本公司从2000年开始研究柔性矿物绝缘防火电缆，于2003年推出国内最早、最新的柔性矿物绝缘防火电缆，2005年获得国家专利。

由于刚性矿物绝缘电缆在可靠性、生产及敷设方面的缺陷，在欧美发达国家中逐渐退市，柔性矿物绝缘防火电缆成为防火领域的主流电缆产品。

2.柔性矿物绝缘防火电缆（BBTRZ）的组成柔性矿物绝缘电缆是由铜绞线、矿物化合物绝缘、和矿物化合物护套所构成。

这种电缆具有不燃、无烟、无毒和耐火特性。

3.柔性矿物绝缘电缆的优点柔性矿物绝缘电缆的结构采用柔性结构，主要材料均采用矿物化合物，弥补了结构硬、易燃烧、有毒等缺陷，它还具有一些其他电缆所不可能具有的优点，如：耐火、载流量大、耐冲击电压、耐机械损伤、无卤无毒、防爆、防水、耐腐蚀、寿命长、安全、耐过载、耐高温、成本低等特点。

4.产品的表示方法例一、轻型柔性矿物绝缘电缆，额定电压500V，单芯25mm2, 表示为：BBTRQ-500 1*25 例二、轻型柔性矿物绝缘电缆，额定电压750V，3芯25mm2,表示为：BBTRZ-750 3*25 例三、轻型柔性矿物绝缘电缆，额定电压1000V，5芯16 mm2，表示为：BBTRZ-1000 5*16 产品标准及规范1.柔性矿物绝缘防火电缆按照以下标准制造项目GB/T IEC DIN VDE BS 电缆的绝缘水平和耐压等级12706 60502 燃烧试验和机械试验6027 火焰蔓延试验18380 .3 60332-3 0472 烟气发散试验17651.2 61034-2 0472 电路完整性试验12666.6 6.331 0472 6387 卤素含量试验17650.2 60754-2 0472 电器电缆系统的燃烧试验4102 2.中国已颁布的各类相关规范、规程主要有：《高层民用建筑设计防火规范》【GB50045-95(2005年版)】《建筑设计防火规范》【GB 50016-2006】《中国消防手册》【2007版】《火灾自动报警系统设计规范》【GB 50116-98】《民用建筑电线电缆防火设计规范》【DGJ08-93-2002】《上海市消防局文件》【沪消发{2004}352】柔性矿物绝缘防火电缆的设计参数，是严格遵循英国BS6387标准，以及国际电工委员会IEC 标准。

浅谈建筑矿物绝缘电缆（BTTZ）特性及安装工艺摘要：随着社会的发展，高层建筑设计施工要求，矿物绝缘电缆在高层民用建筑中越来越多的被使用，其特性及安装敷设方式也被相关设计施工人员关注。

本文介绍了矿物绝缘电缆及其特性，并对BTTZ电缆的安装工艺做了详细的说明。

以期为相关技术与施工人员提供参考学习。

关键词：矿物绝缘电缆；高层建筑；防火；安装工艺；BTTZ；敷设方式；电缆头制作安装在高层建筑设计施工中，由于矿物绝缘电缆的特殊性能，被越来越多高层建筑采用，普通聚氯乙烯、低烟无卤电缆逐渐遭到淘汰。

矿物绝缘电缆是采用高导电率的铜作导体，无机物氧化镁作绝缘，无缝铜管作护套，必要时在金属铜护套外面挤包一层塑料外护套。

例如：铜芯铜护套氧化镁绝缘防火电缆(以下简称BTTZ电缆)，是一种外层采用无缝铜管护套、中间充填氧化镁晶体粉作绝缘材料，导体是单股铜棒组成的新型电缆。

矿物绝缘电缆的发展：矿物绝缘电缆(Mineral Insulated Cable)简称MI电缆。

目前按结构特性可以分为刚性和柔性两种，刚性矿物绝缘电缆(BTTZ)发明较早，19世纪末瑞士工程师Arnold Francois Borel就提出矿物绝缘电缆的设想，并于1896年获得专利权，1934-1936年法、英投入生产以后发展很快。

我国也于上世纪六十年代研制，开始用于军事、冶金等领域，80年代中期开始工业化生产，并逐步被建筑领域全面接受。

在1991年我国颁布了GB13033《额定电压750V及以下矿物绝缘电缆及终端》国家标准，但相应的设计标准和规范的制订、修订工作未能跟上，导致该矿物质电缆的使用和推广在我国一直发展缓慢，在应用方面严重滞后于发达国家。

近几年，为了提高电气线路的安全等级，减少电气火灾事故的发生及损失，国家建设部、公安部以及一些地方政府相继出台了电气设计规范，并明确规定在一些重要的电气线路或场所宜采用矿物绝缘电缆，进一步拓宽了矿物绝缘电缆的应用范围。
