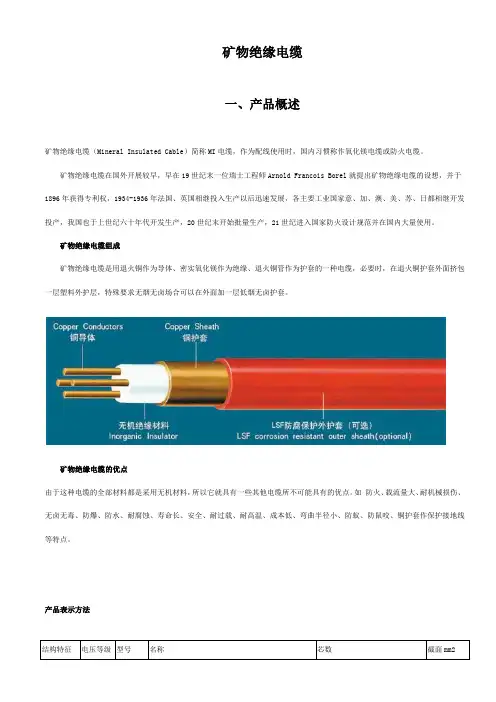

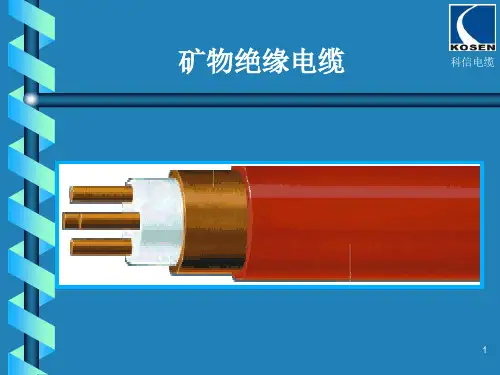

矿物绝缘电缆一、产品概述矿物绝缘电缆（Mineral Insulated Cable）简称MI电缆，作为配线使用时，国内习惯称作氧化镁电缆或防火电缆。

矿物绝缘电缆在国外开展较早，早在19世纪末一位瑞士工程师Arnold Francois Borel就提出矿物绝缘电缆的设想，并于1896年获得专利权，1934-1936年法国、英国相继投入生产以后迅速发展，各主要工业国家意、加、澳、美、苏、日都相继开发投产，我国也于上世纪六十年代开发生产，20世纪末开始批量生产，21世纪进入国家防火设计规范并在国内大量使用。

矿物绝缘电缆组成矿物绝缘电缆是用退火铜作为导体、密实氧化镁作为绝缘、退火铜管作为护套的一种电缆，必要时，在退火铜护套外面挤包一层塑料外护层，特殊要求无烟无卤场合可以在外面加一层低烟无卤护套。

矿物绝缘电缆的优点由于这种电缆的全部材料都是采用无机材料，所以它就具有一些其他电缆所不可能具有的优点。

如防火、载流量大、耐机械损伤、无卤无毒、防爆、防水、耐腐蚀、寿命长、安全、耐过载、耐高温、成本低、弯曲半径小、防蚁、防鼠咬、铜护套作保护接地线等特点。

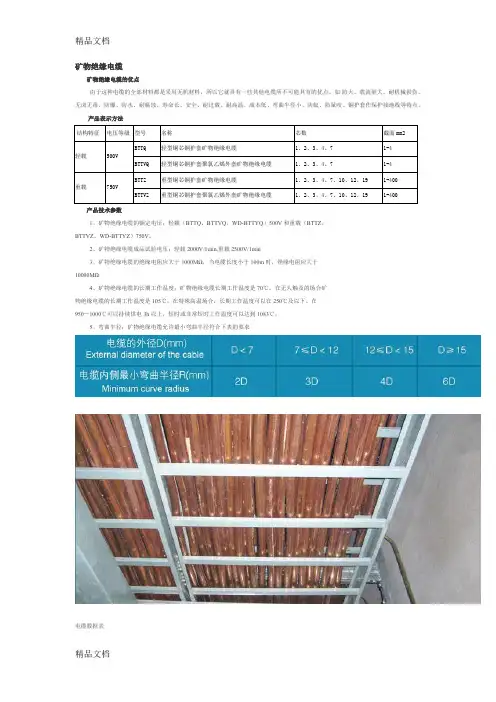

产品表示方法示例表示方法(1)防火布电线,额定电压450/750V,单芯,2.5mm,表示为:BTTEB-450/750V 1×2.5(2)防火电力电缆,额定电压0.6/1KV.3芯,120 mm,表示为:BTTE-0.6/1KV 3×120(3)防火控制电缆,额定电力450/750V,6芯,2.5 mm表示为:BTTEK-450/750V 6×2.5二、产品特征防火由于电缆全都是由无机物（金属铜和氧化镁粉）组成，它本身不会引起火灾，不可能燃烧或助燃。

由于铜的熔点是1083℃、氧化镁的熔点是2800℃，因此该种电缆可以在接近铜的熔点的火灾情况下继续保持供电，是一种真正意义上的防火电缆。

是目前唯一能在1000℃的火灾中保持三小时的供电能力并能承受消防水喷淋及重物跌落冲击的安全类电。

( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改矿物绝缘电缆技术规范(通用版)Safety management is an important part of production management. Safety and production are inthe implementation process矿物绝缘电缆技术规范(通用版)1.总则1.1本技术规范是为用户工程提供矿物绝缘电缆（MI电缆）而作的规定。

1.2本规范规定了供货方遵循的标准、电缆的技术要求、试验、包装及储运。

1.3供方提供的矿物绝缘电缆，均通过型式试验和鉴定，并经长期实践运行证明产品质量优良、安全可靠。

1.4矿物绝缘电缆采用氧化镁粉自动灌装法及铜带纵包连续轧制法两种工艺，利用国外先进设备进行大长度生产。

1.5本技术规范是合同的主要技术文件之一，与合同具有同等的效力。

2.投标范围2.1投标商将提供清单上列明的产品、配件及附件。

并负责运输，并负责通过验收。

2.2投标商所提供的产品，都是在其过去承接的工程中使用过的技术成熟的产品。

3.执行标准3.1GB/T19001-2008ISO9001：2008《国家质量标准》3.2GB/T24001-2004ISO14001：2004《国家环境标准》3.3GB/T19022.1-2000《国家计量标准》3.4GB/T12706、GB/T18380.3《设计标准》3.5GB/T18380.1-2008、IEC60332《电缆在火焰条件下的燃烧试验》3.6GB/T3048-2007《电线电缆电性能试验方法》3.7GB/T3956-2008《电缆的导体》3.8GB/T19216-2003《在火焰条件下电缆或光缆的线路完整性试验》3.9BS6207-2001《额定电压750V及以下矿物绝缘电缆及终端》3.10GB/T13033-2007《额定电压750V及以下矿物绝缘电缆及终端》3.11IEC60702-2002《额定电压750V及以下矿物绝缘电缆及终端》3.12IEC364-5-523-1999《建筑物电气装置—布线系统载电缆流量》3.13GB/T16895.15-2002《建筑物电气装置—布线系统电缆载流量》3.14GB50217-2007《电力工程电缆设计规范》3.15GB50016-2006《建筑设计防火规范》3.16GB/T6995-2008《电线电缆识别标志》4.使用条件4.1运行条件系统标称电压U0/U750/750V系统最高运行电压Um1kV系统频率50Hz4.2运行要求电缆导体的额定运行温度小于250℃在250℃高温下电缆工作正常在950℃高温下电缆正常工作达180分钟电缆弯曲半径不小于6倍电缆的实际外径4.3运行环境条件海拔高度≤1000m环境温度-25℃—+55℃运输和储运温度-40℃—+55℃之间+105℃时矿物绝缘电缆短时内(≤24h)无损伤≤79%(+24.5℃时),相对湿度(25℃)≤95%地震烈度≤8度4.4敷设条件直接安装在桥架或直接用夹子固定,所有电缆有足够的强度以满足施工需求，敷设条件符合设计的各类环境。

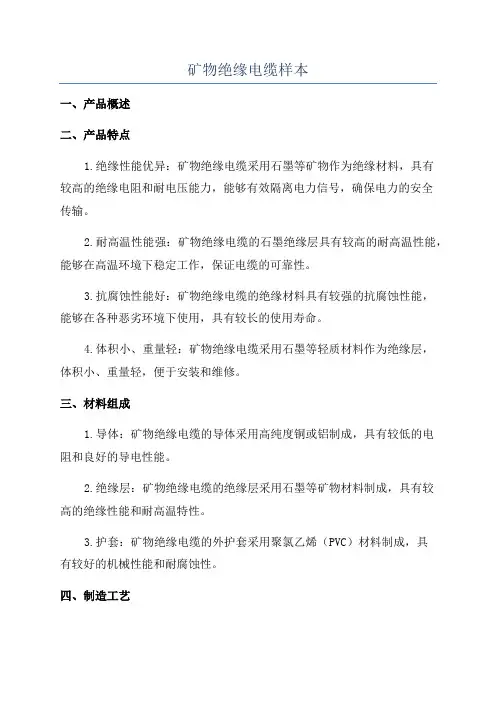

矿物绝缘电缆样本一、产品概述二、产品特点1.绝缘性能优异：矿物绝缘电缆采用石墨等矿物作为绝缘材料，具有较高的绝缘电阻和耐电压能力，能够有效隔离电力信号，确保电力的安全传输。

2.耐高温性能强：矿物绝缘电缆的石墨绝缘层具有较高的耐高温性能，能够在高温环境下稳定工作，保证电缆的可靠性。

3.抗腐蚀性能好：矿物绝缘电缆的绝缘材料具有较强的抗腐蚀性能，能够在各种恶劣环境下使用，具有较长的使用寿命。

4.体积小、重量轻：矿物绝缘电缆采用石墨等轻质材料作为绝缘层，体积小、重量轻，便于安装和维修。

三、材料组成1.导体：矿物绝缘电缆的导体采用高纯度铜或铝制成，具有较低的电阻和良好的导电性能。

2.绝缘层：矿物绝缘电缆的绝缘层采用石墨等矿物材料制成，具有较高的绝缘性能和耐高温特性。

3.护套：矿物绝缘电缆的外护套采用聚氯乙烯（PVC）材料制成，具有较好的机械性能和耐腐蚀性。

四、制造工艺1.导体制造：采用高纯度铜或铝材制造导体，通过拉拔、绞合等工艺进行加工成型。

2.绝缘层制造：将石墨等矿物材料经过混合、烘干、成型等工艺加工成绝缘层，并对其进行热处理，提高绝缘性能。

3.绝缘层装配：将导体穿过绝缘层，确保其与导体的良好接触，提高电力的传输效率。

4.护套装配：将绝缘层的电缆进行外护套装配，使用PVC材料进行包覆，增加电缆的机械强度和耐腐蚀性。

五、性能测试结果经过性能测试，矿物绝缘电缆的主要性能参数如下：1. 绝缘电阻：绝缘电阻大于10^6 Ω·km2.耐电压：耐电压大于10kV3.耐高温性能：能够在100℃的高温环境下工作4.抗腐蚀性能：能够在强酸、强碱等恶劣环境下使用六、应用范围七、结论。

矿物绝缘电缆安装第一节矿物绝缘电缆的敷设1、矿物绝缘电缆敷设方式：与塑料绝缘电缆一样，矿物绝缘电缆的敷设方式有多种，根据建设部2009年颁发的《矿物绝缘电缆敷设》标准设计图集（09D101-6）,列举的敷设方式有：1）沿电缆桥架敷设：电缆沿桥架敷设分水平敷设（如图1所示）和垂直敷设（如图2所示）两种。

电缆敷设要求横平竖直，无交错、重叠。

敷设时，若桥架内全部是矿物绝缘电缆，则不必考虑电缆本身的防火、阻火措施，桥架及其配件根据现场使用条件，由设计考虑确定。

电缆沿桥架垂直敷设可采用铜线绑扎固定，也可采用电缆卡子固定。

钢制电缆卡子只能用于单芯电缆三相一起固定，不能用于单根单芯电缆的固定，单侧固定的卡子除外。

1-矿物绝缘电缆；2-电缆桥架；3-桥架托架；4-开脚螺栓或膨胀螺栓；5-镀锌垫片；6-弹簧垫片；7-螺母；8-托架支架图1 电缆沿电缆桥架水平敷设示意图1-角架支架；2-电缆桥架（梯形）；3-螺栓、螺母、垫片； 4-矿物绝缘电缆；5-绑扎线；6-电缆卡子；7-镀锌螺栓；8-膨胀螺栓图2 电缆沿电缆桥架水平敷设示意图2）在电缆隧道和电缆沟内敷设：当电缆隧道（如图3所示）或电缆沟（如图4所示）内有多种电缆一起敷设时，应该分别放置，矿物绝缘电缆应单独放置于一层或几层支架上，单芯矿物绝缘电缆放置于角钢支架上可平行敷设，也可成束敷设，矿物绝缘电缆应敷设在控制电缆的上层，但支架的接地由工程设计确定。

1-预埋件；2-角钢支架；3-矿物绝缘电缆；4-绑扎线图3 电缆在电缆隧道内敷设图4 电缆在电缆沟内敷设3）沿支架卡设：电缆在支架上卡设（如图5所示）时，要求每一个支架处都有电缆卡子将其固定。

固定用的角钢支架在某些场合需考虑耐火等级。

方案2方案1 方案3方案4 方案5方案6 方案71-矿物绝缘电缆；2-电缆卡子；3-镀锌螺栓、螺母、垫圈；4-膨胀螺栓；5-角钢支架；6-垫块；7-单侧电缆卡子；8-扁钢挂钩图5 电缆沿支架卡设示意图方案1-方案3为电缆沿墙支架卡设，方案4-方案7为电缆沿顶支架卡设。

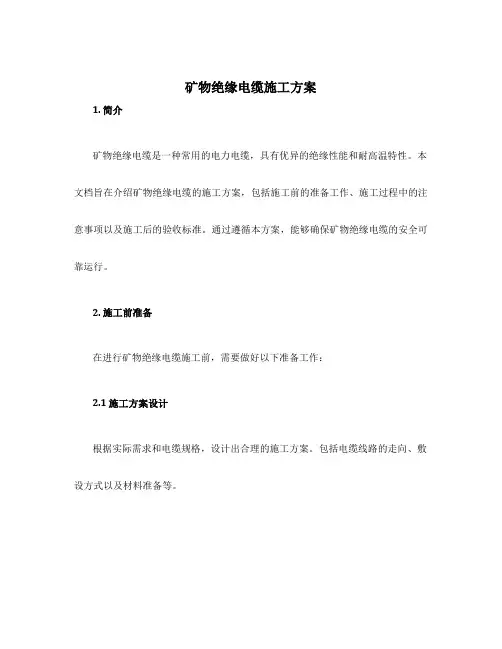

矿物绝缘电缆施工方案1. 简介矿物绝缘电缆是一种常用的电力电缆，具有优异的绝缘性能和耐高温特性。

本文档旨在介绍矿物绝缘电缆的施工方案，包括施工前的准备工作、施工过程中的注意事项以及施工后的验收标准。

通过遵循本方案，能够确保矿物绝缘电缆的安全可靠运行。

2. 施工前准备在进行矿物绝缘电缆施工前，需要做好以下准备工作：2.1 施工方案设计根据实际需求和电缆规格，设计出合理的施工方案。

包括电缆线路的走向、敷设方式以及材料准备等。

2.2 施工材料准备准备好所需的施工材料，包括矿物绝缘电缆、导线、接头、绝缘带、绝缘胶管等。

2.3 施工人员培训确保施工人员掌握矿物绝缘电缆的施工技术和安全操作要点，了解相关的规范和标准。

2.4 施工现场勘察对施工现场进行勘察，确保地形、环境和设备条件符合施工要求，并采取相应的安全措施。

3. 施工过程3.1 线路敷设根据施工方案设计，开始进行矿物绝缘电缆的线路敷设。

首先清理施工区域，确保没有障碍物。

然后按照设计要求将电缆铺设在地面或穿过管道、隧道等地方。

在铺设过程中要避免电缆的过度弯曲和外力损伤。

3.2 引入导线根据设计要求，将引入导线与矿物绝缘电缆连接起来。

在连接处采用可靠的接头和绝缘胶管进行固定，并采取防水、防腐等措施。

3.3 绝缘处理对矿物绝缘电缆的连接处进行绝缘处理，使用绝缘带或绝缘胶管包裹接头，并采取正确的缠绕方式，确保绝缘层处于良好的状态。

3.4 配电箱接入将矿物绝缘电缆连接到配电箱中，确保连接牢固可靠。

在接入过程中要确保正确的接线顺序和正确的电压等级。

4. 施工后验收4.1 线路绝缘测试完成施工后，进行线路绝缘测试。

使用专业的绝缘电阻测试仪器，对线路的绝缘性能进行测试。

测试结果应符合相关标准要求。

4.2 电缆外观检查对矿物绝缘电缆的外观进行检查，包括电缆的外皮、绝缘层、接头等部位。

确保没有明显的损伤或缺陷。

4.3 电缆连接测试对矿物绝缘电缆的连接进行测试，确保连接牢固可靠。

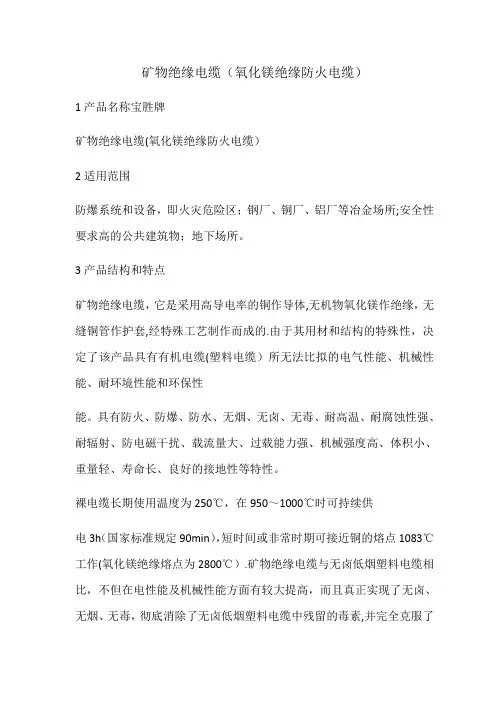

矿物绝缘电缆（氧化镁绝缘防火电缆）1产品名称宝胜牌矿物绝缘电缆(氧化镁绝缘防火电缆）2适用范围防爆系统和设备，即火灾危险区；钢厂、铜厂、铝厂等冶金场所;安全性要求高的公共建筑物；地下场所。

3产品结构和特点矿物绝缘电缆，它是采用高导电率的铜作导体,无机物氧化镁作绝缘，无缝铜管作护套,经特殊工艺制作而成的.由于其用材和结构的特殊性，决定了该产品具有有机电缆(塑料电缆）所无法比拟的电气性能、机械性能、耐环境性能和环保性能。

具有防火、防爆、防水、无烟、无卤、无毒、耐高温、耐腐蚀性强、耐辐射、防电磁干扰、载流量大、过载能力强、机械强度高、体积小、重量轻、寿命长、良好的接地性等特性。

裸电缆长期使用温度为250℃，在950～1000℃时可持续供电3h（国家标准规定90min），短时间或非常时期可接近铜的熔点1083℃工作(氧化镁绝缘熔点为2800℃）.矿物绝缘电缆与无卤低烟塑料电缆相比，不但在电性能及机械性能方面有较大提高，而且真正实现了无卤、无烟、无毒，彻底消除了无卤低烟塑料电缆中残留的毒素,并完全克服了无卤低烟塑料电缆在多根敷设时火焰燃烧中所产生的烟雾和毒性。

该产品由于其优越的性能价格比而成为替代无卤低烟电缆、耐火电缆、阻燃电缆、母线槽（容量为1500A及以下）等产品的发展方向。

4产品型号4.1控制电缆：BTTQ轻型铜芯铜护套矿物绝缘电缆;BTTVQ轻型铜芯铜护套聚氯乙烯外护套矿物绝缘电缆；LSF-BTTQ轻型铜芯铜护套低烟无卤外护套矿物绝缘电缆。

表示方法：例1：截面为1.5mm2 3芯轻型铜芯铜护套氧化镁绝缘控制电缆表示为：BTTQ 3×1。

5例2：截面为300mm2 5芯重型铜芯铜护套氧化镁绝缘电力电缆表示为：BTTZ 5×1×300例3：截面为16mm2 5芯重型铜芯铜护套无卤低烟外护套氧化镁绝缘电力电缆表示为（共三种):LSF—BTTZ5×1×16或4×16＋16或3×16＋2×1654.2电力电缆:BTTZ重型铜芯铜护套矿物绝缘电缆；BTTVZ重型铜芯铜护套聚氯乙烯外护套矿物绝缘电缆；LSF-BTTZ重型铜芯铜护套低烟无卤外护套矿物绝缘电缆。

表1 矿物绝缘电缆，带塑料外护层或允许接触的裸电缆敷设在木质墙上金属护套温度70℃,环境温度：30℃注：1.回路中单芯电缆铜护套两端相互连接在一起。

2.对于允许接触的裸护套电缆其载流量值应按该表乘以0.9。

表2 矿物绝缘电缆不允许人接触的裸电缆敷设在砖石墙上金属护套温度105℃,环境温度：30℃注：1.回路中单芯电缆铜护套两端相互连接在一起。

2.成束敷设时，电缆载流量值不需要校正。

表3 矿物绝缘电缆，塑料外护层或允许接触的裸电缆敷设在空气中金属护套温度70℃,环境温度：30℃注：1.回路中单芯电缆铜护套两端相互连接在一起。

2.对于允许接触的裸护套电缆其载流量值应按该表乘以0.9。

3.有间距敷设时留有的间距应至少有1根电缆外径。

表4 矿物绝缘电缆，不允许人接触的裸电缆敷设在空气中金属护套温度105℃,环境温度：30℃注：1.回路中单芯电缆铜护套两端相互连接在一起。

2.成束敷设时，载流量不需要校正。

3.有间距敷设时留有的间距应至少有1根电缆的外径。

表5 环境空气温度不等于30℃时的校正系数表6 敷设方式一览表（查取各种敷设方式载流量的索引）电缆附件一、终端安装在矿物绝缘电缆末端的一个完整端部，通常包括一个封端和一个填料函或者一个组合的封端/填料函。

每根电缆都需安装终端。

终端的表示方法：铜芯铜护套矿物绝缘电缆终端，额定电压750V，适用于单芯4mm2电缆表示为: ZA-750 1×41、终端封端：电缆终端的一部分，用以密封电缆的端部，防止潮气进入。

封端包括黄铜密封罐、密封罐盖板、终端密封料、导体外露部分绝缘管。

单芯电缆可以不带密封罐及密封罐盖板。

2、终端填料函：电缆终端的一部分,主要是用于连接电缆和开关柜、分支箱，它包括填料函本体、压缩环、填料函螺母、锁紧螺母。

电缆附件包括：终端、接线端子、接地片、中间连接器附件二、接线端子用于连接导体和控制柜接线柱或电源。

它由压装螺母、压装斜块、端子本体构成。

矿物绝缘电缆矿物绝缘电缆是一种常见的电力传输设备。

在电力系统中，电缆充当着连接输电设备的纽带，为电力传输提供了可靠的方式。

作为一种绝缘电缆，矿物绝缘电缆在保护电路的高可靠性和安全性方面表现出色。

本文将探讨矿物绝缘电缆的特点、工作原理及应用领域。

一、矿物绝缘电缆的特点1、高可靠性：矿物绝缘电缆的外皮采用特殊的石英岩、滑石等矿物绝缘材料，并用微细的玻璃丝包裹，以确保电缆的高可靠性。

这样的绝缘材料对电缆的抗化学腐蚀、抗高温、抗磁场干扰等能力都很强，使电缆在各种恶劣环境下都能保持良好的电学性能。

2、防火性能好：矿物绝缘电缆的矿物外皮不易燃烧，即使在高温下也不会产生有害气体和烟雾，同时也能够有效避免火灾对电缆的损伤。

3、吸水性低：矿物绝缘电缆使用的矿物材料具有优良的耐湿性，不会因水分的渗入而影响电缆的电学性能，从而保证电缆运行的稳定性。

二、矿物绝缘电缆的工作原理矿物绝缘电缆的工作原理与普通电缆相同，都是通过绝缘材料的作用，将电子流动的通路从被接地的设备中隔离出来，防止漏电和电击。

绝缘材料的性能对电缆的传输质量和安全性起着至关重要的作用。

矿物绝缘电缆采用的矿物材料是一种高强度、高温、抗磁场、耐谷尔氏波和高电场应力的绝缘材料。

这种材料具有非常低的电介质常数和损耗，同时也能够抵御电弧的影响，保证电缆的安全性。

三、矿物绝缘电缆的应用领域矿物绝缘电缆广泛应用于电力、石油、化工、矿山、冶金等行业，尤其在高温和化学腐蚀性较强的环境下，矿物绝缘电缆表现得更加出色。

同时，矿物绝缘电缆还用于国防、航空航天等高技术领域，为这些行业的发展做出了重要的贡献。

总之，矿物绝缘电缆作为一种高可靠性、防火性好、吸水性低的绝缘电缆，在各种恶劣环境下都可以发挥良好的电学性能。

随着社会的迅猛发展，矿物绝缘电缆在工业和民生领域的应用越来越广泛，将继续为人们的生活和发展作出贡献。

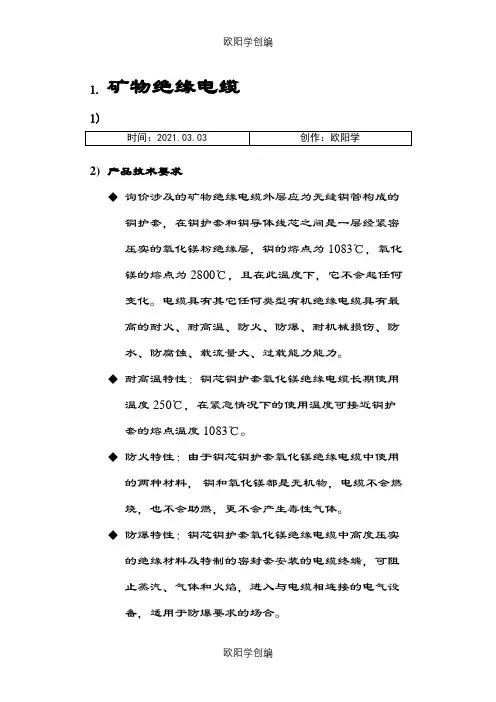

1.矿物绝缘电缆1)2)产品技术要求◆询价涉及的矿物绝缘电缆外层应为无缝铜管构成的铜护套，在铜护套和铜导体线芯之间是一层经紧密压实的氧化镁粉绝缘层，铜的熔点为1083℃，氧化镁的熔点为2800℃，且在此温度下，它不会起任何变化。

电缆具有其它任何类型有机绝缘电缆具有最高的耐火、耐高温、防火、防爆、耐机械损伤、防水、防腐蚀、载流量大、过载能力能力。

◆耐高温特性：铜芯铜护套氧化镁绝缘电缆长期使用温度250℃，在紧急情况下的使用温度可接近铜护套的熔点温度1083℃。

◆防火特性：由于铜芯铜护套氧化镁绝缘电缆中使用的两种材料，铜和氧化镁都是无机物，电缆不会燃烧，也不会助燃，更不会产生毒性气体。

◆防爆特性：铜芯铜护套氧化镁绝缘电缆中高度压实的绝缘材料及特制的密封套安装的电缆终端，可阻止蒸汽、气体和火焰，进入与电缆相连接的电气设备，适用于防爆要求的场合。

◆耐腐蚀：铜芯铜护套氧化镁绝缘电缆的铜护套具有高耐蚀性，一般不必附加任何的防护措施。

◆打载流特性：传统电缆相比较，铜芯铜护套氧化镁绝缘电缆所传输的电流教值高，能承受的过载电流大。

◆高机械强度：铜芯铜护套氧化镁绝缘电缆由于其结构特点而坚固耐用，耐机械损伤，可经受剧烈机械破坏，在电缆直径变形三分之一的情况下仍可正常工作。

◆高短路故障额定值：铜芯铜护套氧化镁绝缘电缆的线路故障额定值比普通电缆明显提高。

◆高安全可靠性：铜芯铜护套氧化镁绝缘电缆不需要单独的接地线，电缆铜套同相线配合安装已起到接地作用，有良好的低接地电阻。

◆中间连接器作为产品的标准配件，矿物绝缘电缆终端附件应在供货时予以详细配置，以保证产品的可靠使用。

中间连接器附件包括但不限于中间封套、中间连接铜管、两套终端密封罐、热缩套管、中间连接端子。

◆BTTZ电缆护套表面应有永久性的电压标志，标志应是连续性的，标志可以是印刷标志，也可以压痕标志，BTTZ电缆护套无字样，每圈电缆上应附有标签标明。

◆成品电缆的两个端头均进行临时性密封，成圈电缆应卷绕整齐，并用热塑料性带子妥善包扎。
