WAZN-BTLY、矿物绝缘电缆与柔性防火电缆、BTT氧化镁电缆系列性能对比一、产品结构：1、BTLY新型铝套连续挤包矿物绝缘电缆结构：①铜导体②金云母带绝缘③铝金属套④交联隔离套⑤Mg（OH）或Al（OH）耐火层⑥无卤低烟聚烯烃外护套2、柔性防火电缆结构：①铜导体②无机矿物绝缘带（氟云母带）绝缘③外铜套3、BTT氧化镁电缆结构：①铜导体②无机绝缘材料（氧化镁）绝缘③外铜套二、云母带特性：1、无机（矿物）绝缘带俗称人工合成云母带，云母带又称耐火云母带,是一种耐火绝缘材料2、云母带分为：合成云母带、金云母带、白云母带。
3、高温下绝缘性能：合成云母带最好、金云母带次之、白云母带较差．耐高温性能：合成云母带（氟金云母带），不含结晶水，熔点1375℃，安全裕度大，耐高温性能最好，金云母在800℃以上释放出结晶水，耐高温性能次之、白云母600℃释出结晶水，耐高温性能较差．4、合成云母带（氟金云母带）合成云母是以氟离子代替羟基，在常压条件下合成出的尺寸大、晶型完整的人工云母。
合成云母带是将合成云母抄制成的云母纸为主要材料，再用粘合剂将玻璃布粘贴在一面或两面而制成的。
将玻璃布粘贴在云母纸一面的叫做“单面带”，两面都粘贴的叫“双面带”。
在制造过程中，将几个结构层次粘合在一起后，再经过炉子烘干，然后收卷，再分切成不同规格的带子。
合成云母带除具有天然云母带的特性即：膨胀系数小、介电强度大、电阻率高和介电常数均匀以外，其主要特点是耐热等级高，可达到A级耐火水平（950一1000℃）合成云母带耐温大于1000℃，厚度范围在0.08～0.15mm，最大供应宽度920mm 。
5、金云母带金云母系列云母带具有良好的电绝缘性和耐热性，以及强抗酸、抗碱、抗压和剥分性能、抗辐射的特性,且有很好柔软性、弯曲性及拉伸强度,适合于高速缠绕。
耐火实验表明：包绕了金云母带的电线电缆，在温度840℃电压1000V的条件下可保证90min不发生击穿。

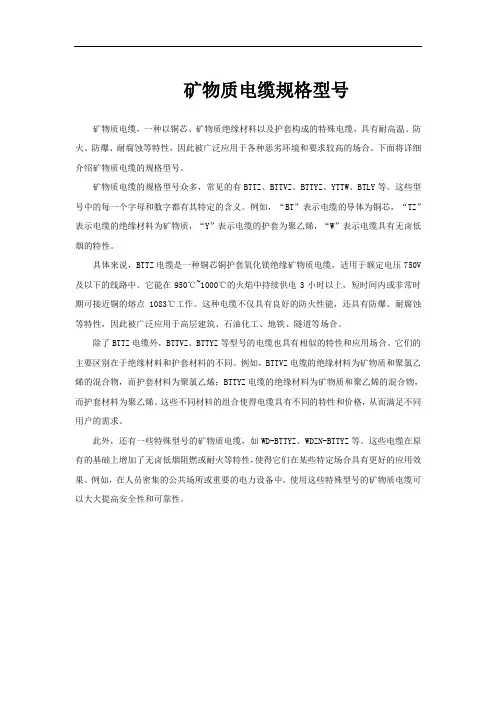

矿物质电缆规格型号矿物质电缆，一种以铜芯、矿物质绝缘材料以及护套构成的特殊电缆，具有耐高温、防火、防爆、耐腐蚀等特性，因此被广泛应用于各种恶劣环境和要求较高的场合。
下面将详细介绍矿物质电缆的规格型号。
矿物质电缆的规格型号众多，常见的有BTTZ、BTTVZ、BTTYZ、YTTW、BTLY等。
这些型号中的每一个字母和数字都有其特定的含义。
例如，“BT”表示电缆的导体为铜芯，“TZ”表示电缆的绝缘材料为矿物质，“Y”表示电缆的护套为聚乙烯，“W”表示电缆具有无卤低烟的特性。
具体来说，BTTZ电缆是一种铜芯铜护套氧化镁绝缘矿物质电缆，适用于额定电压750V 及以下的线路中。
它能在950℃~1000℃的火焰中持续供电3小时以上，短时间内或非常时期可接近铜的熔点1083℃工作。
这种电缆不仅具有良好的防火性能，还具有防爆、耐腐蚀等特性，因此被广泛应用于高层建筑、石油化工、地铁、隧道等场合。
除了BTTZ电缆外，BTTVZ、BTTYZ等型号的电缆也具有相似的特性和应用场合。
它们的主要区别在于绝缘材料和护套材料的不同。
例如，BTTVZ电缆的绝缘材料为矿物质和聚氯乙烯的混合物，而护套材料为聚氯乙烯；BTTYZ电缆的绝缘材料为矿物质和聚乙烯的混合物，而护套材料为聚乙烯。
这些不同材料的组合使得电缆具有不同的特性和价格，从而满足不同用户的需求。
此外，还有一些特殊型号的矿物质电缆，如WD-BTTYZ、WDZN-BTTYZ等。
这些电缆在原有的基础上增加了无卤低烟阻燃或耐火等特性，使得它们在某些特定场合具有更好的应用效果。
例如，在人员密集的公共场所或重要的电力设备中，使用这些特殊型号的矿物质电缆可以大大提高安全性和可靠性。
WTTEZ电缆与BTTZ、YTTW电缆性能优劣比较WTTEZ无机绝缘防火电缆结构及性能特点1.WTTEZ电缆结构：1.绞合导体;2.无机复合绝缘;3.无机复合膨胀填充;4.皱纹铜管护套;5.低烟无卤外护套;2．WTTEZ电缆性能特点：①防火、耐火性能十分优越为保证电缆在火焰中能正常供电，即在着火条件下保持电缆结构稳定，在电缆结构设计中，增加了一层具有耐火且膨胀性能的包覆层，该包覆层在火焰条件下，体积膨胀使电缆绝缘结构更加稳定。
因此该种电缆可以在接近铜的熔点的火灾情况下继续保持供电，是一种真实意义上的防火电缆。
②连续生产长度长、截面大、弯曲性能好●连续生产长度长该电缆的生产长度不受加工工艺、生产设备的限制，完全满足供电长度需要。
较长可以生产至2000米。
●截面大该电缆导体采用多股单线绞合而成,这样很大程度上可增加导体的柔软性,另外绞合导体生产连续性好,加工长度长,可减少接头的数量，截面大单芯电缆截面可达800mm2。
●弯曲性能好铜护套进行轧纹加工，增加了电缆的柔软性，弯曲性能好。
③载流量大、防水●载流量大该电缆正常时导体温度可以达到180℃，在相同导体截面的前提下，其载流量远远超过常规电缆。
●防水该电缆采用密封非磁性金属管保护，其防水性能十分优越。
④具有防爆、防腐、无电磁干扰特性●防爆由于该电缆采用铜护套，而且电缆经燃烧后，填充层产生膨胀后紧密压实线芯，可燃的气体、火焰不能达到与电缆连接的电气设备，因此电缆具有防爆特性。
●耐腐蚀性能好由于铜具有良好的耐腐蚀性，在正常使用的环境下不需要附加保护，在特殊的环境条件下，如对铜有较强的腐蚀作用的环境中，只需在电缆外面加一层低烟无卤外护就可以达到防腐性。
●无电磁干扰该电缆由于在铜护套的屏蔽下，在与信息、控制等线在一起敷设时，不会对信号、控制线产生干扰。
二、WTTEZ无机复合绝缘耐火电缆和BTTZ矿物绝缘电缆技术比较项目高阻燃型耐火电缆矿物绝缘电缆BTTZ 无机复合绝缘电缆WTTEZ燃烧性能阻燃（A类）不燃不燃烟度浓烟无烟无烟卤素高卤无卤无卤毒性高毒性无害无害耐火特性达到B类750℃~800℃90min超过A类950℃~1000℃3h超过A类950℃~1000℃5h喷淋试验不能通过通过通过振动试验不能通过通过通过生产长度要求长度无限制每段长度不超过50m长度无限制、中间不需要接头敷设条件无限制固定，不可移动无限制四、其它说明无机复合绝缘耐火电缆（WTTEZ）具有防火性能优越、生产长度长，弯曲性能好，在性能上完全可以替代BTTZ电缆。
![YTTW_bttz区别[1]](https://img.taocdn.com/s1/m/5e4751d53186bceb19e8bb83.png)
上海胜武以独特的YTTW金属护套无机矿物绝缘电缆产品及可靠的质量、历经多轮竞争，一举中标上海世博会工程中国馆项目。
这也是胜武品牌继奥运场馆项目之后，又一次次进入具有世界级影响力的重大项目。
胜武品牌YTTW系列金属护套无机矿物绝缘电缆是一独特的柔性防火电缆,是其它电缆无法相比和取代的.使用后都会感到其特点及优越性如下:YTTW金属护套无机矿物绝缘电缆和BTTZ氧化镁矿物绝缘电缆同属于矿物绝缘电缆（防火电缆）的范畴。
BTTZ氧化镁矿物绝缘电缆虽然生产历史较长，虽然现有在用的生产线有所改造、升级，但产品结构从未更新，制造工艺落后复杂。
其导体采用实芯铜杆，护套为铜管拉拔，因此，电缆呈刚性。
绝缘材料采用氧化镁（Mgo）粉易吸潮，给安装施工及终端的制作带来很多困难。
由于外护套采用铜管拉拔而成，产生电缆制造长度有限（理论上就存在这问题），为了满足实际使用要求，电缆线路中就必定要增加较多不耐火的中间接头，既增加了中间接头的额外费用又达不到防火的要求，还在回路中产生了不必要的接触电阻，从而大大降低了输电的效率，增加了输电的故障隐患点。
根据GB50217《电力工程电缆设计规范》中5.1.10.4条“电缆线路中间…不应‟有接头”是强制性规定，最新出版的JGJ16－2008《民用建筑电气设计规范》8.9.5应根据线路实际长度及电缆交货长度，合理确定矿物绝缘电缆规格，“宜避免中间接头”，另外，GB50168－2006《电气装置安装工程电缆线路施工及验收规范》5.1第六条敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，“减少电缆接头”。
BTTZ氧化镁矿物绝缘电缆难以达到上述规范要求。
YTTW金属护套无机矿物绝缘电缆是在氧化镁矿物绝缘电缆的基础上发展、研制开发的新一代矿物绝缘电缆，其铜护套采用深轧纹，导体采用多股铜线绞合而成，导体与普通电缆完全一样，它的铜材的密度和导体的表面积均比实芯铜杆要大得多，电缆相对比较柔软。
BTTZ与BTLY性能对比一、BTTZ电缆优点1.1耐火标准可通过BS6387三项考核：a)950℃3h火焰下不击穿b)650℃30min后承受15min的水喷淋；c)950℃火焰下承受15min的敲击振动；1.2 BTTZ电缆自身不燃烧，同时不会引发火源。
即使在有火焰烧烤的情况下，只要火焰温度低于铜的熔点温度，火焰消除后电缆无需更换仍可继续使用。
在被火焰烧烤的情况下不会产生有毒的烟雾和气体。
1.3、防腐、防爆性能好，由于采用无缝铜管作护套，具有防水、潮气、油和一些化学物质侵害的性能，铜管具有相当的机械强度故有较好的防爆性能。
二、BTTZ矿物绝缘电缆的缺点2.1 BTTZ矿物绝缘电缆接头比较多，易受潮而BTLY矿物绝缘电缆可以做到不用接头长度还满足客户要求。
2.2铜管拉拔工艺使得单根连续长度有限，安装的过程中需要不断使用接头，增加材料和人工成本，并且需要对接头处电气性能作特殊处理。
2.3 35mm2以上均为单芯电缆，安装工序多，并且不利于各芯电气参数的均衡。
2.4线芯棒型实心铜导体，非常坚硬，使得其最大截面为只能到达400mm2。
2.5氧化镁粉末充当绝缘层，易产生厚薄不均现象，工艺稍有差池便会击穿，额定电压最高为450/750V。
2.6 BTTZ电缆不断的使用接头，因此需要特别处理以保证火焰下承受水喷淋后仍保持通电。
2.7 BTTZ一旦受火铜管外壳即为直接受火温度—950℃+50℃（塑料外护套瞬间烧损），铜导体芯线阻随温升而增加，因此火灾中BTTZ压降损失大，并且它的结构特性无法实现铝导体作线芯的可能。
2.8金属套采用分段拉拔工艺，单根最长不超过60米，氧化镁对环境有污染，成本高，效率难以提高。
三、BTLY矿物绝缘电缆的优点3.1耐火标准可通过BS6387三项考核：a)950℃3h火焰下不击穿；b)650℃30min后承受15min的水喷淋（直接浸水亦可）；c)950℃火焰下承受15min的敲击振动而不破坏，从而在耐火性能上完全达到BTTZ的考核标准。
(1)刚性矿物绝缘电缆以铜护套包裹铜导体芯线,并以氧化镁粉末为无机绝缘材料隔离导体与护套,最外层可按需选择适当保护套,通称为M I C C或M I电缆。
类似的电缆以金属代替铜护套包裹芯线和绝缘材料,称为矿物绝缘金属护套电缆。
典型的刚性矿物绝缘电缆产品为B T T Z矿物绝缘电缆。
(2)N G-A(B T L Y)柔性矿物绝缘电缆柔性矿物绝缘电缆也可称为柔性无机矿物绝缘电缆,代表的型号有Y T T W电缆、N G-A(B T L Y)电缆、B B T R Z电缆等。
其中,N G-A(B T L Y)系列柔性矿物绝缘电缆在项目中普遍被认同和使用。
其又称为隔离型矿物绝缘电缆,是一种以多股绞合铜线为导体、矿物质绕包带材为绝缘并采用连续无缝挤出的铝管为金属护套的电缆。
采用无机矿物质材料为填充,隔离外界火焰或高温,无卤低烟聚烯烃为外护层,又称B T L Y矿物绝缘电缆。
(3)设计规范要求和实际使用情况在《建筑设计防火规范》G B 50016—2014(2018年版)中的10. 1. 10. 3条有明确要求:“消防配电线路宜与其他配电线路分开敷设在不同的电缆井、沟内;确有困难需敷设在同一电缆井、沟内时,应分别布置在电缆井、沟的两侧,且消防配电线路应采用矿物绝缘类不燃性电缆。
”在实际的项目设计中,由于空间因素的制约,常遇到消防配电线路与其他配电线路共用竖井的情况,按此条规范的要求,消防配电线路应采用矿物绝缘类不燃性电缆。
由此可以看出采用矿物绝缘类不燃性电缆的必要性,且规范并未要求具体是哪种矿物绝缘电缆,因此设计、施工有多种方案可选择。
在近些年的设计中,常用的有B T T Z刚性矿物绝缘电缆和N G-A(B T L Y)系列柔性矿物绝缘电缆。
在实际工程中,矿物绝缘电缆已广泛应用于高层建筑、石油化工、机场、隧道、船舶、海上石油平台、航空航天、钢铁冶金、商业综合体等项目中。
由于这两种电缆的结构有明显区别,根据现有项目的实际反馈,施工单位比较倾向于采用N G-A(B T L Y)系列柔性矿物绝缘电缆,其主要原因是此类电缆相对B T T Z刚性矿物绝缘电缆敷设灵活性较大、成品美观性较强且电缆接头保护效果好。
矿物绝缘防火电缆（BTTW /YTTW /BTTRZ）系列柔性矿物绝缘防火电缆的设计参数，是严格遵循英国BS6387标准，以及国际电工委员会IEC标准。
这些技术参数，已经分别通过了国家消防总局与国家防火建筑材料质量监督检验中心专项检测。
由于防火电缆全都是用无机物（金属铜和氧化镁粉）组成，它本身不会引起火灾，不可能燃烧或助燃，由于铜的熔点是1083℃、氧化镁的熔点是2800℃，因此该种电缆可以在接近铜的熔点的火灾情况下继续保持供电，是一种真正意义上的防火电缆。
柔性矿物绝缘防火电缆BTTRZ（BTTW / YTTW）系列燃烧不短路短路不燃烧产品介绍产品名称：柔性矿物绝缘防火电缆（BTTW）型号规格:（1芯、2芯、3芯、4芯、5芯、3+1芯、3+2芯、4+1芯）1、产品标准：中国已颁布的各类相关规范、规程主要有：《高层民用建筑设计防火规范》【GB50045-95(2005年版)】《北京市民用建筑电线电缆防火设计规程》【DGJ08-93-2002】《建筑设计防火规范》【GB 50016-2006】《中国消防手册》【2007版】《火灾自动报警系统设计规范》【GB 50116-98】《民用建筑电线电缆防火设计规范》【DGJ08-93-2002】《北京市消防局文件》【京消发{2004}352】《电力工程电缆设计规范》【GB 50127-94】《汽车库、修车库、停车场设计防火规范》【GB 50067-97】燃烧试验的测试标准柔性矿物绝缘防火电缆的设计参数，是严格遵循英国BS6387标准，以及国际电工委员会IEC标准。
这些技术参数，已经分别通过了国家消防总局与国家防火建筑材料质量监督检验中心专项检测。
由于防火电缆全都是用无机物（金属铜和氧化镁粉）组成，它本身不会引起火灾，不可能燃烧或助燃，由于铜的熔点是1083℃、氧化镁的熔点是2800℃，因此该种电缆可以在注：德昊柔性矿物绝缘防火电缆已通过国际BS6387标准中最高级别C、W、Z试验。
详细解读矿物绝缘电缆种类、性能、差异及安装敷设方法柔性矿物绝缘电缆和刚性矿物绝缘电缆的比较其实就是BTLY电缆与BTTZ电缆对比。
刚性还是柔性主要还是看电缆的结构，刚性矿物电缆除了电缆本身比较僵硬外，起抗撞击能力也是非常强的，代表型号有BTTZ电缆。
反正柔性矿物电缆柔韧性比较强，但它的抗撞击能力相对较差。
怎么区分矿物电缆是刚性还是柔性主要还是看型号，每根电缆上都有喷码上型号的，只要记住BTTZ类别下的都是刚性矿物电缆，其他都是柔性的（YTTW、NG-A，BTLY、BBTRZ）。
1、型号命名的区别：NG-A（BTLY）隔离型柔性矿物绝缘电缆型号说明：B----布线用矿物绝缘电缆T----铜导体L----铝金属套Y----聚氯乙烯外护套电缆型号结构说明：BBTRZ型号结构说明：BTTZ刚性矿物绝缘电缆型号明说：B----布线用固定安装电力电缆T----铜护套T----铜导体Z----，耐电压等级重型750V2、防火性能对比：NG-A（BTLY）柔性矿物绝缘电缆耐火性能通过bs6387标准最高级别C、W、Z试验考核：（C）燃烧950℃，燃烧180min（W）喷淋650℃燃烧15min，再继续燃烧的同时喷淋15min.（Z）撞击950℃，燃烧15min/30次YTTW和BBTRZ柔性矿物绝缘电缆防火等级也是同上BS 6387 CWZ。
BTTZ矿物绝缘电缆性能：（1）950℃火焰下持续通电180min不击穿；（2）950℃火焰下180min后浸水60min不击穿；（3）950℃火焰下承受180min的敲击振动而不击穿；共同性：无机矿物绝缘可靠，防水，防鼠蚁，机械强度高，耐腐蚀，节能环保，防辐射、寿命长等。
3、芯数规格及截面积对比：NG-A/BTLY：1芯10~300 mm²；2, 3, 4, 5芯2.5~300 mm²；3+1, 3+2, 4+1芯4~300 mm²。
YTTW：1芯10~630mm²；2,3,4芯2.5~120mm²；3+1芯16~120 mm²。
在此将我公司的BTTE柔性电缆与BTTZ刚性电缆的性能比较。
以利于更好的作出选择。
发布时间：2010.10.15 作者：张树涛目前国内市场上矿物绝缘防火电缆分刚性和柔性俩种，一种刚性是采用氧化镁粉作绝缘的传统矿物绝缘电缆（型号为BTTZ），另一种柔性是采用玻璃纤维及云母复合材料作绝缘的无机矿物绝缘电缆（型号为BTTE）.铜芯铜护套氧化镁绝缘电缆（BTTZ电缆）因其自身特性具有防火、过载保护能力强、工作温度高、防腐、防爆性能好等优点，但同时也存在电缆长度有限、中间接头不防火、运输放线困难、接头处易受潮、施工难度大等不足之处。
而且敷设好的电缆还存在着很多隐患。
可以说是“先天不足，后天失调”，而我司的BTTE电缆是建立在克服BTTZ“先天不足”的基础上研发成功的全新一代矿物绝缘电缆，在工商银行北京总部大楼、上海双辉大厦等地方投入运行，并一致得到施工单位的好评。
首先让我们来看看BTTZ电缆的“先天不足”之处：1、电缆制造长度有限：BTTZ电缆虽然生产历史较长，虽然现有在用的生产线有所改造、升级，但产品结构从未更新，制造工艺落后复杂。
其导体采用实芯铜杆，护套为铜管拉拔，因此，电缆呈刚性，随着截面增大，电缆制造长度越来越短。
2、中间接头不防火：由于BTTZ电缆生产长度受电缆原材料（铜护套用铜管的长度）长度的限制，所以在电缆敷设安装过程中，需采用中间联接器将二根相同规格电缆联在一起，以保证满足线路长度的需要。
该联接器的二端均由内螺纹无缝铜管、黄铜罐或热缩性套管、铜压接管和绝缘热收缩套管所组成。
造成BTTZ电缆只能分段防火。
所以BTTZ电缆接头，在标准中只字未提，而接头正是必须检测的重要环节。
凡是刚性电气产品，有三个指标必须检测，（1）接头温升（或接触电阻）；（2）动稳定（带有接头）；（3）热稳定（带有接头）。
这三个重要指标，没有一家BTTZ电缆制造厂能提供检测报告。
3、运输、放线困难：从BTTZ成品电缆出厂包装与运输来看，小截面电缆的包装是扎成一卷，外加一些保护措施，运输中只要轻吊轻卸不会有多大问题，但在安装放线时，会出现扭结，影响电缆质量。
中截面电缆，已比较硬，长度有几十米，扎成较大的卷，在制造厂扎卷比较易，可以将电缆退火后成卷，但在施工现场放线就不易，如果硬拉，会扭结及开裂。
大截面电缆长度较短，不能弯曲只能用大型运输车，运到现场，这种电缆对安装空间有严格的尺寸要求，而且不能有转角，碰到转角不得不采用喷灯将其烧软后弯曲。
4、接头处易受潮：绝缘层由矿物氧化镁组成，它极易与空气中的水分子发生化学反应，而生成能导电的氢氧化镁。
在电缆头施工中,电缆端头剥开裸露导体时，电缆的绝缘电阻一般在10MΩ以上，但如在1小时内未完成电缆头制作，绝缘电阻可下降到5MΩ以下，甚至会出现降到0.5M Ω以下的情况，如不注意划破外层，又未及时发现并作密封防潮处理，绝缘值会很快下降并会逐步下降到0，这样就会造成该电缆无法使用。
北京中石化大楼目前就因为BTTZ电缆接头受潮而造成该电缆无法送电的现状。
5、施工难度大：BTTZ电缆硬度与BTTE电缆相比较高，敷设时不易达到平行整洁的观感效果，且线路长、接头多，查找故障点困难，因此施工难度较大，在进出配线箱处和桥架内弯曲成型困难。
6、施工工作量较大：1） BTTZ电缆凡规格超过35mm2的均为单芯电缆，如1根70mm2的电缆，BTLY电缆只需3×70+1×35四根导体在同一外护套内即可，而BTTZ要达到同等规格须由3根70mm2加1根35mm2的单芯电缆拼合而成。
单芯电缆的交货长度较短，例如240mm2的电缆交货长度为60米，若敷设距离较长则会增加大量中间接头的制作，使得施工工作量成倍增加。
2） BTTZ电缆硬度较大，所以敷设中应尽量避免交叉。
敷设前应根据设计图纸绘制“电缆敷设走向图”，认真核对电缆的根数、规格、长度、走向、中间接头位置及与其他管道交叉的间距等。
敷设时应在专用的电缆放线架上进行，拆除包装时必须格外小心，不得让小刀划穿包装层，以免损伤铜护套，在处理中间接头、终端头时要留足操作裕量。
在穿钢管及桥架的转角、分支等处，要按照事先排布好的顺序平滑均匀地过渡，避免交叉和重叠。
3）在每个回路终、始点，每个中间接头处，穿墙洞等处采用悬挂标志牌或粘贴永久性标志的方法标明各回路编号及相序，以免由于回路多、接头过多而无法分辨，出现回路、相序连接的错误。
4）BTTZ电缆在实际应用中多为单芯电缆组成回路，故容易在电缆固定金具中产生感应涡流。
若涡流过大不仅会产生大量的涡流损耗还使电缆的固定金具老化速度加快。
5）在调直电缆时应小心，避免在调直过程中损伤电缆的铜护套。
敷设前，应认真检测其绝缘值和端头及铜护套是否裸露、划伤。
发现后应及时进行密封，放线时剩余部分锯断处也应立即密封。
确保空气中水份不进入绝缘层，若检测中电阻值不符合规范要求的不得敷设，应在采取除湿处理电阻值符合要求后进行敷设。
6）由于BTTZ电缆硬度较大，为避免温度变化对电缆产生永久的损伤，在电缆直线敷设超过70米时应在允许的场合设置膨胀环，通常采用S型膨胀环。
7）由于BTTZ电缆易受潮，在同一桥架内，同一回路不同相序的电缆应同时敷设，敷设完后应及时将桥架盖板盖好以作保护，防止在其他专业施工过程中电缆被工具、建材碰撞或被焊接火花等击伤、烧伤从而造成电缆外护套的损坏。
因BTTZ电缆“先天失调”，所以敷设好的BTTZ电缆还存在着“后天失调”的隐患：隐患之一，来自BTTZ电缆中间接头，电缆接头是电气故障点，这是已被大量实践所证实的。
因此许多规范规程都对电缆接头包括其位置都有严格规定。
《电气装置安装工程电缆线路施工及验收规范》对电缆接头安装位置也有严格要求：敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，“减少电缆接头”。
中间接头位置应避免设置在交叉路口，建筑物门口，与其他管线交叉处或通道狭窄处。
显然在狭窄的桥架中不允许有电缆接头！《GB50168－2006》条文说明：……电缆中间接头的事故率，在电缆故障中占较大比例。
又说：运行经验表明，中、低压电缆终端和接头故障大部分是由于密封不良、潮气侵入绝缘造成，电缆终端和接头的堵漏密封是确保质量的另一关键。
大家可以用母线槽来比较，母线槽是刚性结构，它的故障点都是在接头，因此运行中必须经常对接头维护检修。
由此提醒人们凡是刚性结构的电气产品，其中间接头的位置，必须设置在方便人员可以维护与检修之处，BTTZ电缆能做到吗？隐患二，在电缆敷设规范中，为了使安装好的电缆长期不受到自然力与电动力的破坏，明确规定，电缆必须是蛇形状态，或具有微微的波浪形状态，这是科学的敷设方式。
大截面BTTZ电缆是刚性结构，敷设时都是直挺挺的，制造厂很得意，看！我们的电缆很挺括，他们并不知道“电缆笔挺，等待裂痕”。
带有中间接头的BTTZ电缆，更会优先的开裂，因为接头处螺纹连接，既薄弱又有应力集中，开裂是不可避免的。
制造厂从实践中已碰到这种情形，因此搞了一套既复杂又不管用的安装图集（我保证贵司见到图集就头混）。
如果按图集施工，既时间延长，又做不到。
为了要消除BTTZ电缆热胀冷缩（自然力）产生开裂，必须接入“S”型或“Ω”型接头，在有限的安装空间中能做到吗，显然BTTZ电缆的开裂是不可避免的。
隐患三，前面已提到，氧化镁粉易受潮，哪怕在相对湿度不大的空气中照样受潮，因此它必须密闭在铜管中，即使这样处理，但受潮还是不可避免的。
尤其在较潮湿的地下室中，尽管终端头都已密封。
但空气中的水气还是迟早会渗进去的。
大家清楚，密闭技术，不是任何工厂都能解决的问题，密闭技术的好坏，能显示一个国家的基础技术是否先进，例如电气中用的真空开关等，我国不及先进国家，问题就在密闭技术上，可以这样说，关于密闭在刚刚制造的时候是相当好的，但是随着时间的推移，逐渐变密闭为不密闭，这已被大量实践所证实。
BTTZ电缆两端的密闭，在新的时候确实是好的，但经过一年，三年，五年，十年还能好吗，密闭用的密闭胶多少年不老化？这里为啥要提密闭问题的年限，因为BTTZ电缆在不受潮的情况下寿命是很长，也就是BTTZ电缆在长期通电时，潮气不会进入，寿命很长。
但这种电缆是用在消防系统中，长期不通电，一旦密闭失效，氧化镁粉受潮，就失去电气绝缘功能，还能在火灾时通电灭火吗？不妨可以调查一下，氧化镁电缆在我国从20世纪90年代开始应用至今约十多年内，电气设计人员及安装人员所碰到的安装问题，不计其数，因此在一些电气设计人员与安装人员中已抵止使用氧化镁电缆。
逐渐认识到氧化镁电缆不仅在产品制造时有质量问题，还存在第二次质量问题，即安装质量问题。
以上分析，显然，氧化镁电缆存在先天不足，通过安装，不仅不能弥补其先天不足，反而使质量更坏，说明其后天也是完全失调的。
十多年前上海电缆技术研究所引进BTTZ电缆生产线的时候就与我司接触转让事宜，我司当时邀请上海电缆厂、各大设计院、建工系统的领导和电气专家及业主方电气工程师召开“引进BTTZ 生产线研讨会”，经讨论认为无法通过升级或改造生产线克服以上缺陷。
作出不予引进的决定，针对BTTZ电缆存在的问题和缺陷，投入巨资自主研发BTTZ电缆的替代品。
经过10多来年的专注研发，于2004年获得BTTE电缆的专利。
并于2006年正式投入市场使用。
BTTE电缆是在BTTZ电缆的基础上研发的全新一代矿物绝缘电缆，除具备BTTZ电缆的优点外还克服了BTTZ电缆的问题和缺陷。
并因为生产长度不受限制，无需中间接头。
在投资成本上比BTTZ电缆节约20－40％。
以本次贵司招标的BTTZ电缆作为例，BTTZ生产厂家的投标报价是万元，而我司的投标价格是万元，这就为贵司节约了万元，而且还不包括贵司因使用BTTZ电缆所产生的人员工资支出、工期拖延所带来的损失。
我司生产的BTTE电缆在使用性能上和BTTZ电缆完全没有区别，都是通过BS6387标准。
所以在产品的质量和使用性能上贵司完全可以放心使用。
无任最终结果如何，我司都希望能有和贵司合作的机会！附表1、《BTTZ与BTTE电缆性能对比表》北京上缆永进电缆销售有限公司2010/5/15 附表1《BTTZ与BTTE电缆性能对比表》北京上缆永进电缆销售有限公司。
