钣金工艺手册
版权所有 翻录必究 第 1 頁，共 31 頁

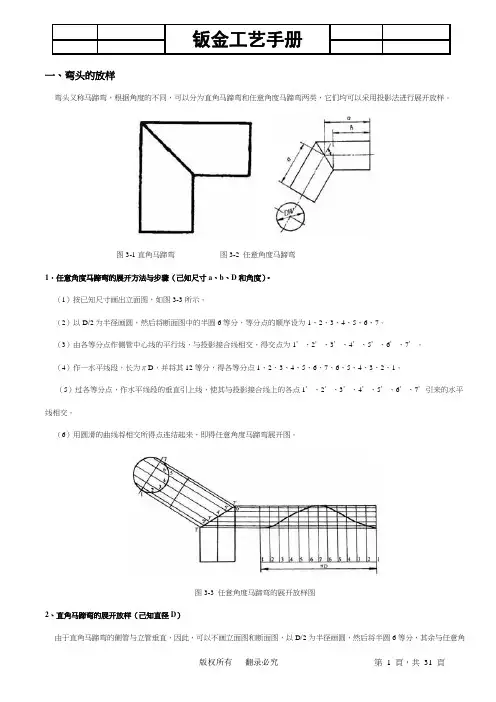

一、弯头的放样
弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。
图3-1直角马蹄弯 图3-2 任意角度马蹄弯
1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。
（1）按已知尺寸画出立面图，如图3-3所示。
（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。
（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。
（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。
（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。
（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。
图3-3 任意角度马蹄弯的展开放样图
2、直角马蹄弯的展开放样（己知直径D）
由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角 钣金工艺手册
版权所有 翻录必究 第 2 頁，共 31 頁
度马蹄弯的展开放样方法相似。
图3-4 直角弯展开图
二、虾壳弯的展开放样
虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。
word格式-可编辑-感谢下载支持
一、弯头的放样
弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。
图3-1直角马蹄弯 图3-2 任意角度马蹄弯
1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。
（1）按已知尺寸画出立面图，如图3-3所示。
（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。
（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。
（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。
（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。
（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。
图3-3 任意角度马蹄弯的展开放样图
2、直角马蹄弯的展开放样（己知直径D）
由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余word格式-可编辑-感谢下载支持
与任意角度马蹄弯的展开放样方法相似。
图3-4 直角弯展开图
二、虾壳弯的展开放样
虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。
1、90°单节虾壳弯展开方法、步骤：
（1）作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。
第三节 几何法展开的三个基本方法与典型实例
一、 几何作图
1. 常用几何划线工具
说起画线,大家没有不明白的.然而提到划线，能准确表述的人就不多了。此处所说的划线是专业术语，它也是一种画线，只不过用的工具和画的对象不同。划线是用高硬度划线工具，如划针、划规、中心冲，直接在材料上精确刻划和冲点，划出的线条很细。为了凸显它，往往还要沿线打上样冲眼；为清晰起见，必要时金属材料表面还应该专门涂色。显然，划针划线比铅笔画线要精确得多。展开放样和样板制作的材料一般采用薄钢板、厚纸板和油毛毡，在这些材料上精确作图，以划为主；当然，需要时也还是要用色笔画的，只要能保证精度要求，什么便当，就用什么画。以下介绍的，是钣金冷作工以划为主的常用划线工具。
1) 15m盘尺、3m卷尺、1m长尺、300㎜钢尺、150㎜钢尺、150㎜宽座角尺、大三角板、吊坠
2) 划规、分规、地规、划针、划针盘、石笔、粉线、墨斗
3) 中心冲、手锤
4) 展开平台
2. 常用几何画线
对展开放样来说，以下常用的一些几何画线是必须掌握的。因时间关系，这里只提出基本要求，具体的画法就不多讲了。不清楚的地方，请自己复习《工程制图》中的相关内容。
1) 长直线、大圆弧的画法
2) 特殊角度、一般角度的画法
3) 直线、圆弧、角度的等分
4) 直线曲线的吻接
5) 常见曲线的画法（正弦曲线、椭圆、四心圆、摆线、渐开线、阿基米德螺线）
二、大小头与放射线法
1.大小头的表面特性
大小头上下口平行，是圆管变径时使用的连接件，有同心和偏心之分。同心大小头表面是正圆锥面，偏心大小头表面是斜圆锥面。立管变径时，连接件常采用同心大小头。水平管路变径，要求严格时用同心大小头就不合适了。这是因为介质为液体时水平管路需要排除内部产生的、妨碍运行的气体，因此连接处要求管道顶平，以利于排尽不需要的气体；相反，气管则需要排除积液，管路要求底平，以利于排尽不需要的液体。90°偏心大小头，它可以在水平敷设的管路变径时使管道顶平或者是底平，因而在水平管路变径中大显身手。
版权所有 翻录必究 第 1 頁，共 31 頁
钣金工艺手册
、弯头的放样
弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。
图 3-1 直角马蹄弯
1．任意角度马蹄弯的展开方法与步骤（己知尺寸 a、 b、D 和角度）
（ 1）按已知尺寸画出立面图，如图 3-3 所示。
（2）以 D/2 为半径画圆，然后将断面图中的半圆 6 等分，等分点的顺序设为 1、2、3、 4、5、6、 7。
（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为 1＇、 2＇、 3＇、 4＇、 5＇、 6＇、 7＇。
（4）作一水平线段，长为π D，并将其 12 等分，得各等分点 1、2、3、4、5、6、7、6、5、4、3、2、1。
（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点 1＇、 2＇、 3＇、 4＇、 5＇、 6＇、 7＇引来的水平
线相交。
6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图
2、直角马蹄弯的展开放样（己知直径 D ）
由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以 D/2 为半径画圆，然后将半圆 6 等分，其余与任意角 图 3-2 任意角度马蹄弯
图 3-3 任意角度马蹄弯的展开放样图 版权所有 翻录必究 第 2 頁，共 31 頁
钣金工艺手册
度马蹄弯的展开放样方法相似。
图 3-4 直角弯展开图
二、虾壳弯的展开放样
虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为 单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。
1、90°单节虾壳弯展开方法、步骤：
（1）作∠AOB＝90°，以O 为圆心，以半径 R 为弯曲半径，画出虾壳弯的中心线。
（2）将∠ AOB 平分成两个 45°，即图中∠AOC 、∠ COB，再将∠ AOC 、∠ COB 各平分成两个 22.5°的角，即∠AOK 、∠
