新手入门如何学习钣金放样展开，老师傅分享篇（二）1、平面立体棱柱体、棱锥体、多面体2、曲面立体有一条直母线或曲线母线绕一固定轴线旋转而成形成旋转体。
如圆柱、圆锥、球等。
三角形展开法的原理：任何平面都可以看成是由若干三角形组合而成。
任何曲面，我们也可以近视看成是由若干三角形组合而成然后把表面这些小三角形按原来的相互位置和顺序不遗漏地铺平开来，则形体表面就被展开了。
1、天方地圆构件的展开2、方形锥面管的展开3、圆底圆顶成直角异形接头的展开4、作斜天圆地方构件的展开图放射线展开法的作图步骤，可归纳为：（1）在放样图中将形体表面正确分割成若干小三角形。
（2）求所有小三角形各边的实长。
（3）以放样图中各小三角形的相邻位置为依据，用已知的或求出的实长为半径，通过交轨法，依次展开所有小三角形，最后将所得的交点视构件具体情况用曲线或用折线连接起来，由此得到所需构件的展开图。
基本知识：由两个或两个以上形体组合而成的构件称为相贯体。
其表面的交线称为相贯线。
对于相贯体构件的展开而言，关键就是相贯线的求法。
常见的相贯线求法有直线型相贯线法、素线法，纬线法、辅助平面法等。
1、求形体表面上点的投影（1）用素线法求形体表面点的投影原理：设想圆锥面是由许多素线所组成的，圆锥面上任一点必然在过该点的素线上。
只要求出该点的素线投影，即可求出该点的投影。
（2）用纬线法求形体表面点的投影原理用过形体表面任一点所作的平面截切形体，可得到一条纬线(面与形体的交线)，那么该点必定在该纬线上，只要把该纬线投影到另一视图上，就可求出该点在另一视图上的投影。
（3）用辅助平面法求形体表面点的投影原理：用辅助平面同时截切两相贯体，找出截面与交线的交点——相贯点。
2、求形体相贯线（1）直线型相贯线（2）用素线法求圆锥面直交圆柱面的相贯线及展开图（3）用纬线法求圆柱面侧面直交正圆锥面的相贯线及展开图（4）用辅助平面法求两圆柱正交的相贯线并作其表面展开图（1）用纬线法作球面的展开图原理：若沿着纬线的方向划分球面，相邻两纬线之间的球面被近似地看成以相邻两纬线为上、下底边的正圆锥面或圆柱面。
第1章展开放样基本知识常永清齐鲁石化培训中心1.1 基本几何作图法有些零件的形状虽然是多种多样，有时甚至是复杂的，但是任何一个复杂的图形，都是由直线、曲线、角度和圆等构成的。
1.1.1 画线的方法1.1.1.1 垂直平分线的画法1.1.1.2 过直线上定点作垂线的画法齐鲁石化培训中心图1-2 作直线上定点的垂线图1-1 垂直平分线的画法1.1.1.4 与已知直线成定距离的平行线的画法齐鲁石化培训中心图1-4 平行线画法1.1.1.5 等分任一线段的画法齐鲁石化培训中心图1-6 三等分画椭圆图1-5 等分线段画法1.1.1.6 已知长轴不知短轴画椭圆 1、三等分面法2. 四等分画法；3.已知短轴不知长轴面椭圆；4.四圆心法画椭园(近似画法)齐鲁石化培训中图1-7 四等分画椭圆图1-8 已知短轴画椭圆图1-9 四圆心法画椭圆心5.同心园法画椭圆齐鲁石化培训中心图1-10 同心圆法画椭圆6.平行四边形法画椭圆齐鲁石化培训中心如图1-11所示，已知长轴为 AB, 短轴为 CD, 其作图步骤是：(1) 先作十字线得交点为 0, 通过已知长短轴的A 、B 、C 、D 四点分别作AB 与 CD 的平行线，成交为矩形得交点为 E 、F 、 G 、H 。
将OA 及AE 线段分别作 4 等分，从 C 作 AE 线上各等分点的连线，见图1-11a ；（b ） (2) 从D 作 OA 线上各等分点的连线并延长交于从 C 与AE 各等分点的连线上得交点 1、2、3, 见图 1-11b 。
将 A-1-2-3-B 顺序连成曲线即可得四分之一椭圆弧； (3) 同理分别画出其他三边曲线即可完成椭圆作图。
齐鲁石化培训中心图1-11 平行四边形画椭圆#圆的五等分法已知一圆和圆心O，将该园分成五等分，并内接五边形。
①作两条相垂直的直径AB和CD的交点O；②以OB 线的中点G为圆心，GC为半径画圆弧交OA线于O点；③以弦长CH为半径,以C点为起点，在圆周上依次截取五等分。
一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。
图3-1直角马蹄弯图3-2 任意角度马蹄弯1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。
（1）按已知尺寸画出立面图，如图3-3所示。
（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。
（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。
（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。
（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。
（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。
图3-3 任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样（己知直径D）由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。
图3-4 直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。
1、90°单节虾壳弯展开方法、步骤：（1）作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。
（2）将∠AOB平分成两个45°，即图中∠AOC、∠COB，再将∠AOC、∠COB各平分成两个22.5°的角，即∠AOK、∠KOC、∠COD与∠DOE。
（3）以弯管中心线与OB的交点4为圆心，以D／2为半径画半圆，并将其6等分。
（4）通过半圆上的各等分点作OB的垂线，与OB相交于1、2、3、4、5、6、7，与OD相交于1＇、2＇、3＇、4＇5＇、6＇、7＇，直角梯形11＇77＇就是需要展开的弯头端节。
一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。
图3-1直角马蹄弯图3-2 任意角度马蹄弯1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。
（1）按已知尺寸画出立面图，如图3-3所示。
（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。
（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。
（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。
（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。
（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。
图3-3 任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样（己知直径D）由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。
图3-4 直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。
1、90°单节虾壳弯展开方法、步骤：（1）作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。
（2）将∠AOB平分成两个45°，即图中∠AOC、∠COB，再将∠AOC、∠COB各平分成两个22.5°的角，即∠AOK、∠KOC、∠COD与∠DOE。
（3）以弯管中心线与OB的交点4为圆心，以D／2为半径画半圆，并将其6等分。
（4）通过半圆上的各等分点作OB的垂线，与OB相交于1、2、3、4、5、6、7，与OD相交于1＇、2＇、3＇、4＇5＇、6＇、7＇，直角梯形11＇77＇就是需要展开的弯头端节。
钣金展开放样的一般步骤是什么钣金展开放样的一般步骤是什么钣金展开的方法有两种，即图解法和计算法。
目前，我国通用的钣金展开法一般都采纳图解法。
所谓图解法，就是凭据施工图通过一系列划线作图，从而得到展开图的方法。
下面瀚达汽修我给您具体介绍钣金展开放样的具体内容。
1.放样放样(又称扩大样)，就是依据施工图的要求，按正投影原理，把构件的形状、尺寸按1：1的实际形态画到施工板料或样板材料上，这样画出来的图就叫放样图。
随着科学技术的不断发展，已经出现了光学放样自动下料的新工艺和电子扫描放样的新技术，并正在逐步推广应用。
但在实际工作中，特别是在汽车钣金修理中，多为单件作业或小批量生产，所以实尺放样仍然是目前广泛应用的基本方法。
2.放样的一般步骤(1)读图。
首先要读懂饭金构件的施工图和主要内容，并对构件的形状尺寸进行分析，整理出构件各部分在空间的互相位置、尺寸大小和形状。
(2)准备放样工具。
了解施工图的各项要求后，依据放样的具体状况准备放样所必须的工具、夹具、量具等。
放样划线的具体操作包括标志中心线、画轮廓线、定位线等。
划线过程中，除了要保证线条清楚均匀外，重要的是保证尺寸准确。
为了保证生产尺寸的准确并提升工作效率，就必须熟练地掌握各种基本几何图形的画法和正确准备及使用工具。
在钣金划线过程中，通常使用的工具有划针、圆规、角尺、样冲和曲线尺等。
①划针。
主要用于在钢板表面划出凹痕的线段。
通常用直径为4-6 mm，长150- 250mm的弹簧钢丝和高速钢制成。
划针的尖端淬火后磨锐，以保证有足够的强度、硬度以及锋利性。
②圆规(划规)。
用于在钢板上画圆、圆弧或分量线段的长度等。
常用的圆规用工具钢制成，两轨脚尖淬火后磨锐，以保证划出的线条清楚。
③长杆圆规(划规)。
专为画大圆、大圆弧或分量较长直线时使用。
两杆脚可依照所必须尺寸任意调整，画较大圆弧时，甚至必须两人配合操作使用。
④直尺。
即钢板尺，常用的有150, 300, 500, 1 000 mm等规格的钢卷尺。

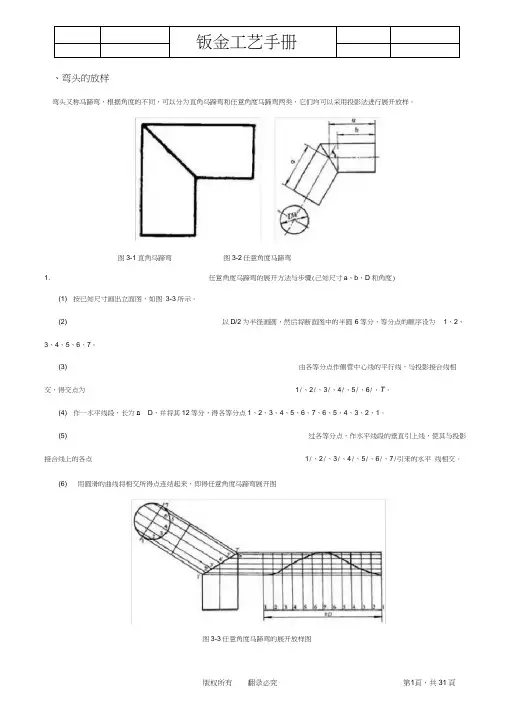

钣金工艺手册、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。
1. 任意角度马蹄弯的展开方法与步骤(己知尺寸a、b、D和角度)(1) 按已知尺寸画出立面图，如图3-3所示。
(2) 以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。
(3) 由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1/、2/、3/、4/、5/、6/、T。
(4) 作一水平线段，长为n D，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。
(5) 过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1/、2/、3/、4/、5/、6/、7/引来的水平线相交。
(6) 用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图图3-3任意角度马蹄弯的展开放样图图3-1直角马蹄弯图3-2任意角度马蹄弯由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角2、直角马蹄弯的展开放样(己知直径 D )度马蹄弯的展开放样方法相似。
图3-4直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为 单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。
1、90°单节虾壳弯展开方法、步骤：(1) 作/ AOB = 90°，以O 为圆心，以半径 R 为弯曲半径，画出虾壳弯的中心线。
(2) 将/ AOB 平分成两个 45°，即图中SOC 、/ COB ，再将/ AOC 、/ COB 各平分成两个 22.5°的角，即Z AOK 、/ KOC 、 / COD 与/ DOE 。
(3)以弯管中心线与 OB 的交点4为圆心，以D /2为半径画半圆，并将其 6等分。
