钣金展开放样技术

钣金展开放样技术
第一章
钣金展开放样的基本概念
第二章
钣金展开放样的定义
钣金展开放样的定义：将三维实体模型转换为二维平面展开图的过程
钣金展开放样的目的：为后续的钣金加工提供准确的展开尺寸和形状
钣金展开放样的基本原理：基于几何学和投影原理，通过计算和测量得到展开图的形 状和尺寸 钣金展开放样的方法：包括手工放样和计算机辅助放样两种方法，其中计算机辅助放 样是主流方法
造船工业：钣金展开放样用于船体 和船帆等部件的设计和制造
添加标题
添加标题
添加标题
添加标题
航空航天：钣金展开放样用于飞机 和航天器的机身、机翼、尾翼等部 件的设计和制造
建筑行业：钣金展开放样用于建筑 物的钢结构、幕墙、屋顶等部件的 设计和制造
建筑领域
建筑钢结构：用于钢结构建筑的设计和制造 建筑幕墙：用于幕墙板材的展开和制作 建筑装饰：用于金属装饰板材的展开和制作 建筑楼梯：用于金属楼梯的设计和制造
智能化技术概述： 介绍钣金展开放 样中智能化技术 的定义、应用范 围和发展历程。
智能化技术应用 现状：分析钣金 展开放样中智能 化技术的现状， 包括现有技术和 应用场景。
智能化技术发展 趋势：探讨钣金 展开放样中智能 化技术的发展趋 势，包括技术升 级、应用拓展等 方面。
智能化技术应用 前景展望：预测 钣金展开放样中 智能化技术的应 用前景，包括未 来市场需求、技 术发展方向等方 面。
钣金展开放样技术
,a click to unlimited possibilities
汇报人：
目录
CONTENTS
01 添加目录标题 02 钣金展开放样的基本概念 03 钣金展开放样的基本原理 04 钣金展开放样的基本方法 05 钣金展开放样的应用范围

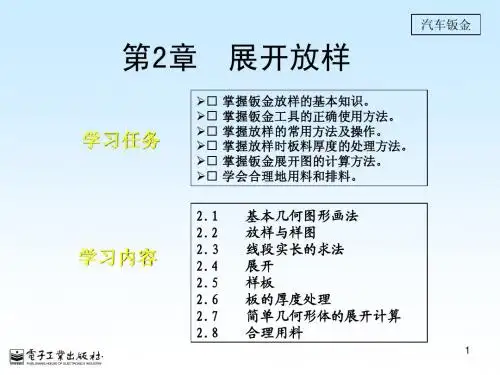

第2章-展开放样

第2章-展开放样

44
汽车钣金
2.5.2
样板的特点
① 通用性。② 准确性。③ 示范性。
图2.37 常用标准样板 45
汽车钣金
2.5.3
样板的制作方法
划线——打好中心冲眼——做好板厚度处理 ，预留加工余量 ——裁料——切削精加工——检验
2.5.4
样板的使用及注意事项
1、使用样板划线时，应将划针与样板边缘向外、向前成30°倾斜度 2、使用样板检测时，应把检测面与构件被检测部位贴紧，并且使检 测样板整体与被检测面垂直。使用实形样板下料时，应把纸板摊平 在板料上，避免因褶皱变形引起下料不准。 3、爱护样板，做到轻拿轻放，不得敲、打、挤、压；使用后应妥善 保存样板，注意防腐、防锈、防变形。
图2.29 辅助平面法求形体表面点的投影
36
汽车钣金
2. 求形体相贯线 （1）直线型相贯线
图2.30 圆锥台与圆柱同轴的相贯体构件 37
汽车钣金
2. 求形体相贯线 （2）用素线法求圆锥面直交圆柱面的相贯线 及展开图
。
38
汽车钣金
2. 求形体相贯线 （3）用纬线法求圆 柱面侧面直交正圆 锥面的相贯线及其 展开图
4
汽车钣金
2.2
放样与样图
2.2.1、放样的基本知识 （1）放样的概念 （2）放样的一般步骤 （3）选择放样基准 （4）放样的基本操作 （5）放样划线时的注意事项 （6）放样操作的步骤
5
汽车钣金
1、放样的概念：
根据施工图的要求，按正 投影原理，将构件的实际形 状和尺寸按1：1画到施工板 料或样板材料上的过程。
20
1. 用放射线展开法作 正四棱锥台的放样展 开图
汽车钣金
21
汽车钣金

钣金展开放样技术

钣金展开放样技术
传统钣金展开放样主要依赖手工操作，受人为因 素影响较大，导致误差难以控制。
效率低下
手工放样过程繁琐，耗时较长，难以满足现代生 产的高效要求。
对工人技能要求高
传统方法需要工人具备较高的技能和经验，培训 成本高且周期长。
现代科技融合应用探讨
计算机辅助设计（CAD）技术应用
01
利用CAD软件进行钣金件的三维建模和自动展开，提
行业前沿动态关注
01
数字化放样技术
关注数字化放样技术的发展趋势，了解其在提高放样精度和效率方面的
优势。
02
自动化与智能化技术应用
关注自动化与智能化技术在钣金展开放样中的应用，如机器学习、深度
学习等算法在放样过程中的优化。
03
新材料与新工艺对放样的影响
关注新材料和新工艺对钣金展开放样的影响，了解其对放样方法和精度
计算方法
常用的钣金展开计算方法有作图法、计算法和软件辅助法等 。其中，作图法适用于简单形状的钣金件，计算法适用于规 则形状的钣金件，而软件辅助法适用于复杂形状的钣金件。
放样操作技巧与规范
操作技巧
在进行钣金放样时，需要掌握正确的划线、剪切、折弯和校对等技巧。例如，划 线时要使用专用划线工具，确保线条清晰、准确；剪切时要使用合适的剪切工具 ，保证切口平整、无毛刺。
钣金展开放样技术
目录
• 钣金展开放样技术概述 • 钣金展开放样技术基础知识 • 钣金展开放样技术实践应用 • 钣金展开放样技术优化与创新 • 钣金展开放样技术质量保证与安全防范 • 总结回顾
定义与原理
定义
钣金展开放样技术是一种将三维曲面构件展开为二维平面图形的工艺方法，用 于指导钣金件的加工和制造。
的新要求。

钣金展开放样技术 PPT课件

钣金展开放样技术 PPT课件

2019/12/18
金工实训系列课程
4
第一节 展开原理
1. 展开放样的基本思路
⑴ 什么是展开放样
所谓展开，实际是把一个封闭的空间曲面沿一条 特定的线切开后铺平成一个同样封闭的平面图形。它 的逆过程，即把平面图形作成空间曲面，通常叫成形 过程。实际生产工作中，往往是先设计空间曲面后再 制作该曲面，而这个曲面的制造材料大都是平面板料。 因此，用平板做曲面，先要求得与之相应的平面图形， 即根据曲面的设计参数把它的平面坯料的图样画出来。 这一工艺过程就叫展开放样。实际工作中，有人把它 简称为展开，也有人把它简称为放样，本书中采用前 者的说法。
2019/12/18
金工实训系列课程
12
3. 展开放样的一般过程
由换面替换的过程我们容易发现，展开的步骤可以概括为两大步， 即：1.求实长
⑴. 画出相关视图； ⑵. 用等分法处理选定的基准图线； ⑶. 通过各等分点素线的投影去求素线的实长 。 2.画展开图 ⑴.一般选择直且短的边作为剖开线，然后根据对图形的了解，选择 基准线，安排好图面； ⑵.逐一画出替换面，并对展开点进行必要的复核； ⑶. 圆滑连接各展开点，求得展开曲线；继而连接其他图形各点， 完成展开图。
2019/12/18
金工实训系列课程
25
角度调整法
为了避免或减少板
厚对弯头装配的影响， 在弯头展开时，应先作 接口的位置和坡口设计， 然后再据此展开放样。 图2-2-2a中的做法，就 是按内半圈外皮相接、 外半圈里皮相接，分别 调整内、外半圈的半节 角度来保证尺寸、形状、 状、位置方面的精度要 求。这种处理办法叫角 度调整法。
2019/12/18
金工实训系列课程
22
厚度对装配的影响

钣金展开知识PPT演示课件

钣金展开知识PPT演示课件
•22
步骤
1、画端节的正视图 2、画端节的投影圆 3、将投影圆10（或12）等分 4、等分节点延交至端节（梯形斜腰），取得素线
实长 5、按放样弯头管口直径展开线段， 10（或12）
等分线段 6、从等分点按各等分点素线实长画垂直线段 7、平滑连线各端点，取得端节的展开图 8、端节的展开图对称复制得到中间节的展开图。
•20
展开准备 ① 求半节角度：按节数计算半节 （端头）截面倾斜角度；（αb =α/2n）
展开三处理：按管径、材料板厚、连接方 式和制作工艺决定展开中径、 接口位置和 余量。 因为是外包样板，画立面图时，管 口直径应该选择包在管外的样板卷筒的中 径
•21
2.柱面展开图绘制 柱面的展开图 由于柱面各棱线或素线互相平行，当柱面的底面垂直其棱 线或素线时，柱面的展开图是一个矩形，其高度是柱面的 高，长度是柱底面的周长，因此柱面的展开常采用平行线 法，其展开图有下列特点： ⑴ 底面的周边展开成一条直线段； ⑵ 各棱线或素线在展开图中都和底面周边展开成的直线段 相互垂直。 画截头柱面的展开图时，应首先画出完整锥面的展开图， 然后在展开图上找出各棱线或一些素线，再连接起来，即 完成作图。详见例2作图过程。
1
前言
2
放样展开的基础知识
3
90°焊制弯头的展开
4
正交三通和斜交三通的展开
5
方圆头的展开
6
各类型材的下料方法
•1
什么是展开放样
什么是展开放样 所谓展开， 实际是把一个封闭 的空间曲面沿一条特定的线切开后铺平成一个 同 样封闭的平面图形如图2-1所示。 。它的逆过程， 即把平面图形作成空间曲面，通常叫成形过 程。 实际生产工作中，往往是先设计空间曲面后再制 作该曲面，而这个曲面的制 造材料大都是平面板 料。因此，用平板做曲面，先要求得相应的平面 图形，即根 据曲面的设计参数把平面坯料的图样 画出来。这一工艺过程就叫展开放样。实际 工作 中， 有人把它简称为展开， 也有人把它简称为放 样

钣金展开图的画法非常有用PPT课件

钣金展开图的画法非常有用PPT课件
22
第22页/共27页
§8－2 可展曲面的展开
•例 8 － 9
作圆锥面展开图。延长锥面的外形线，相交得锥顶S。过岔管中各轴线的各交点o， 作右边锥管底圆的辅助半圆，并把它n=6等分，从而可作出锥面上的素线。与例8－7截 头圆锥素线求实长的方法相同，可参照例8－7的画法作出其展开图。
23
第23页/共27页
第八章 立体表面展开
立体表面分为可展和不可展两种。多面体的表面都为可展。曲面体中只有 柱面、锥面和切线面为可展曲面，因为这些曲面上相邻素线平行或相交，可以构成小 块平面。对于不可展曲面，工程实际中一般把它们近似为相应的可展曲面，进行近似 展开。
第1页/共27页
1
§8－1 多面体表面展开
多面体的表面由若干多边形平面组成。如 图所示的料斗，上部有棱锥体表面，下部为棱 柱体表面。棱锥和棱柱的表面由矩形和梯形组 成。因此，要作出多面体表面的展开图，只要 作出属于多面体表面的所有多边形的实形，并 依次把它们画在同一平面上。
8
第8页/共27页
§8－1 多面体表面展开
•例8－3 已知料斗进口的投影图，试作其展开图 。
因为四棱台表面有两个互相垂直的对称面，因此，以对称线为基准进行展开， 有利于作图。首先，作前、后两个长边棱面的实形。然后，作左、右两个短边棱面 的实形，拼画在一起，从而可得四棱台四个棱面的展ቤተ መጻሕፍቲ ባይዱ图 。
9
第9页/共27页
•例8－6 已知圆柱面叉管的投影图 ，主管直径为
D1，支管直径为d1，试作其展开图。
最后，作主管展开 图。为了便于作图， 将主管正截面（底 圆）展开成长度为 D1的直线，使其位 于主管底圆正面投 影的延长线上。
15
第15页/共27页

钣金展开放样技术

钣金展开放样技术
2018/12/4 金工实训系列课程 17
2.展开三处理
展开三处理是实际放样前的技术处理，它根据实 际情况，通过作图、分析、计算来确定展开时的关键 参数，用以保证制造精度。 1、板厚处理 上面所说的空间曲面是纯数学概念的，没有厚度，但 实际中的这种面只存在于有三度尺寸的板面上。是板 料就会有厚度，只不过是厚度有厚有薄而已。板料成 形加工时，板材的厚度对放样有没有影响？答案是肯 定的，不可能没有影响；板材的厚度越大，影响越大， 而且随着加工工艺的不同，影响也不同。
2018/12/4
金工实训系列课程
4
第一节 展开原理
1. 展开放样的基本思路 ⑴ 什么是展开放样 所谓展开，实际是把一个封闭的空间曲面沿一条 特定的线切开后铺平成一个同样封闭的平面图形。它 的逆过程，即把平面图形作成空间曲面，通常叫成形 过程。实际生产工作中，往往是先设计空间曲面后再 制作该曲面，而这个曲面的制造材料大都是平面板料。 因此，用平板做曲面，先要求得与之相应的平面图形， 即根据曲面的设计参数把它的平面坯料的图样画出来。 这一工艺过程就叫展开放样。实际工作中，有人把它 简称为展开，也有人把它简称为放样，本书中采用前 者的说法。
2018/12/4
金工实训系列课程
6
换面逼近示意图
图2-1-0 换面逼近示意图
2018/12/4 金工实训系列课程 7
2、换面逼进的几个例子
共顶点三角形替换 梯形替换 三角形替换 曲面替换
2018/12/4
金工实训系列课程
8
共顶点三角形替换
2018/12/4
金工实训系列课程
9
梯形替换
2018/12/4
（1）接缝位臵 单体接缝位臵安排或者是组合件接口的处理看起来 无足轻重，实际上是很有讲究的。放样时通常要考虑的 因素有： a、要便于加工组装； b、要避免应力集中； c、要便于维修； d、要保证强度，提高刚度； e、要使应力分布对称，减少焊接变形等。

汽车车身识图 第三章 一般钣金件的展开

汽车车身识图 第三章 一般钣金件的展开
上一页 下一页 返回
第一节 圆管、圆柱、棱柱和棱锥的展 开放样
（3）在AB线下的延长线上取11 ′等于断面周长，并12等分，
对应找出各等分点。 （4）由各点向右引水平线，与由结合线上各点向下引的AB平行
线相交，将对应各交点连成曲线，即得到管Ⅰ展开图；
（5）在CD向上延长线上取77 ′等于断面圆周长，并12等分， 对应找出各等分点；
上一页 下一页 返回
第一节 圆管、圆柱、棱柱和棱锥的展 开放样
b. 换面法求出截断面真形Δl1m1n1；
c. L1m1n1各边顺序展成直线L-M-N-L（图3-18b），过L、 M、N、L各分点作该直线的垂线，并在各垂线的上方和下方，分 别量取各棱线的实长LA=l’a’，LD=l’d’ ，MB=m’b’ ， ME=m’e’…得A、D、B、E等各点，用直线依次连接相邻两点， 即得斜三棱柱的表面展开图。 ②侧滚法：侧滚法实质上使用绕平行轴旋转法，直接求出各棱面 实形。因此，当棱柱的棱线平行于投影面时，用侧滚法进行展开 比较简单。 图3-19位斜棱柱用侧滚法进行展开所得的展开图。其作图步骤如 下：
上一页 下一页 返回
第一节 圆管、圆柱、棱柱和棱锥的展 开放样
（3）将4—4线段6等分，等分点4、3、2、1、2、3、4。由 各分点引水平线，与由主视图接合线上的各点向上引得铅垂线对 应相交，得一系列交点，顺次连接各点得一封闭曲线所围图形即 管Ⅱ切孔的外形。 6. 任意角度等径三通管展开图 图3-13位任意角度等径三通管接头，图3-13（a）为实物，图 3-13（b）为投影图和展开图。 展开图做法如下： （1）将断面图半圆周6等分，其等分点1，2，…，7： （2）由各等分点向左引管Ⅱ中心线的平行线与管Ⅰ的接合线交点 为1 ′ 、2 ′ 、3 ′ 、4 ′ ，与管Ⅱ得结合线交点为4 ′ 、5 ′ 、6 ′ 、7 ′ ；

钣金展开知识PPT

钣金展开知识PPT
7
展开放样的基本要求与方法
1.展开三原则 展开三原则是展开时必须遵循的基本要求。 1) 准确精确原 则：这里指的是展开方法正确，展开计算准确，求实长精确， 展开图 作图精确，样板制作精确。考虑到以后的排料套料、切割下料还可能 存在 误差，放样工序的精确度要求更高，一般误差≤0.25 ㎜。 2) 工艺 可行原则：放样必须熟悉工艺，工艺上必须通得过才行。也就是说， 大样画得出来还要做的出来，而且要容易做，做起来方便，不能给后 续制造添麻 烦；中心线、弯曲线、组装线预留线等以后工序所需的都 要在样板上标明。 3) 经济实用原则：对一个具体的生产单位而言， 理论上正确的并不一定是 可操作的，先进的并不一定是可行的，最终 的方案一定要根据现有的技术要求、 工艺因素、设备条件、外协能力、 生产成本、工时工期、人员素质、经费限制等 等情况综合考虑，具体 问题具体分析，努力找到经济可行，简便快捷、切合实际 的经济实用 方案，绝不能超现实，脱离现有工艺系统的制造能力
9
板厚处理考虑的是板料厚度； 外包样板和内铺样 板号料，弯曲的是样板，板厚处理考虑的是样板 的厚度。 3) 样板的材料与制作 制作样板的材料常 用的有厚纸板、油毛毡和薄铁皮。这些材料各有 其长，根 据需要选用：厚纸板性价比小，适宜作 小样板；油毛毡拼接方便，适宜画大的展 开图， 应用广泛，但不能多次使用；薄铁皮做的样板尽 管价格偏高，但强度与刚 度都好，精确耐用，便 于保存，特别适于批量生产，更是作卡样板的首 选材料
6
曲面可以看作是一动线在空间运动的轨迹。该动线称为母线，母线处 于曲面上任一位置时，称为素线。母线作不规则运动形成不规则曲面； 作规则运动形成规则曲面。 根据母线的形状，可将曲面分为直线面和 曲线面。 （1）直线面 凡可以由母线运动而形成的曲面均为直线面 （如锥面、柱面）。也可以说，通过曲面上任意一点，只要能在此面 上作出一条直素线，该曲面便是直线面。在直线面中，连续两素线 （指无限接近的相邻两素线）彼此平行或相交的曲面称为单曲面，如 图柱面和圆锥面等；连续两素线彼此交叉的曲面称为扭曲面，如单叶 双曲回转面和锥状面等（参看图6-11，d～g）。此外，在直线面中， 根据连续两素线是否能位于同一平面内，又分为可展曲面和不可展曲 面。其中单曲面的连续连素线彼此平行或相交，故为可展曲面；扭曲 面的连续两素线彼此交叉，故为不可展曲面。 （2）曲线面 只能由 曲母线运动而形成的曲面称为曲线面（如球面、圆环面）。在曲线面 中，若母线在运动过程中不改变其形状或大小，则形成定线曲面，如 各种曲线回转面和曲柱面；若母线在运动中不断按一定规律改变其形 状或大小，则形成变线曲面，如羊角曲面和椭圆抛物面等

钣金放样及实用手册

钣金放样及实用手册

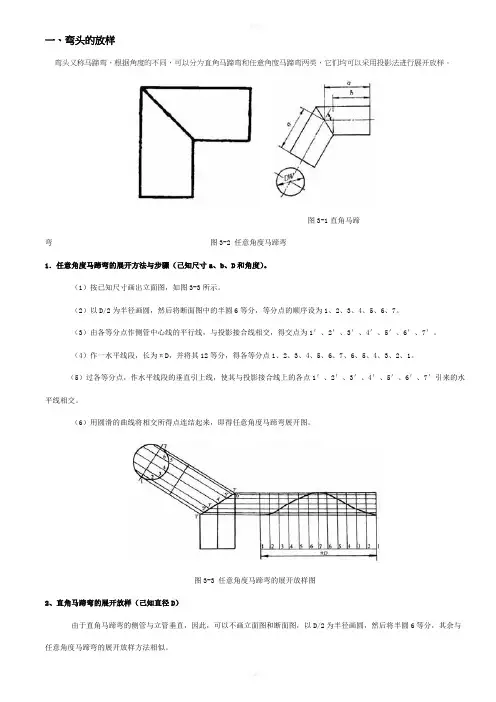

一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。

图3-1直角马蹄弯图3-2 任意角度马蹄弯1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。

（1）按已知尺寸画出立面图，如图3-3所示。

（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。

（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。

（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。

（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。

（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。

图3-3 任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样（己知直径D）由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。

图3-4 直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。

1、90°单节虾壳弯展开方法、步骤：（1）作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。

（2）将∠AOB平分成两个45°，即图中∠AOC、∠COB，再将∠AOC、∠COB各平分成两个22.5°的角，即∠AOK、∠KOC、∠COD与∠DOE。

（3）以弯管中心线与OB的交点4为圆心，以D／2为半径画半圆，并将其6等分。

（4）通过半圆上的各等分点作OB的垂线，与OB相交于1、2、3、4、5、6、7，与OD相交于1＇、2＇、3＇、4＇5＇、6＇、7＇，直角梯形11＇77＇就是需要展开的弯头端节。

钣金展开放样技术ppt课件

钣金展开放样技术ppt课件
′
2019/11/24
T1 已知条件
′
金工实训系列课程
T2 画展开图
10
展开步骤（1）
2）展开步骤： （1）以水平面为大头基面，根据已知条件作立面图，即
作HS⊥SA，其中HS=h， SA=φD /2；过H作 HB∥SA，HB=φX/2； （2）将锥台斜边AB延长与中轴线HS的延长线交于O；以 O为圆心,以OA、OB为半径分别画弧； （3）在OA弧上量取AD弧，使其弧长等于底圆周长 （L=πφD）； （4）连OD，交OB弧与C；则扇形ABCD为所求展开图形。
(2)锥台实际上是以同一斜锥切掉上面小锥形成的，显 然，展开图组成上也有同样关系。展开时我们先 处理大锥，后解决小锥。
3）按已知条件画立面图、俯视图。 注意：画立面图时应以中径为准。如果已知条 件给定的是外径或中径，就必须根据板厚先求 出中 径。
2019/11/24
金工实训系列课程
6
3. 常用放样三样板
1）样板的应用与分类 为了避免损伤钢板，我们一般不在钢板上直接放样， 而是通过放样，制作样板，再靠准样板去钢板上画 线。 放样时一般要做三个样板：
a.下料用的展开样板； b.成形时检测弯曲程度的成形样板； c.组装时检测相对角度、相互位置的组装样板。 后两个样板俗称卡样板。
2019/11/24
金工实训系列课程
2
1.3、经济实用原则：对一个具体的生产单位而言，理 论上正确的并不一定是可操作的，先进的并不一定是 可行的，最终的方案一定要根据现有的技术要求、工 艺因素、设备条件、外协能力、生产成本、工时工期、 人员素质、经费限制等等情况综合考虑，具体问题具 体分析，努力找到经济可行，简便快捷、切合实际的 经济实用方案，不能超现实，脱离现有工艺系统的制 造能力。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

金工实训系列课程
10
三角形替换
图中斜口大小头 上下口均为圆，但直 径不同；上口圆中心 在下口圆面的投影与 下口圆中心同心；此 外上下口所在平面之 间有15°夹角。需要 展开的是以上、下口 圆为边界的周边蒙 面。
2019/8/25
金工实训系列课程
11
曲面替换
所谓曲面
替换是在换面 逼近时，直接 用已知的、易 展开曲面（如 圆柱面、正圆 锥面）的曲面 元去替代复杂 曲面的对应曲 面元，以取得 更好的逼近效 果，从而使复 杂曲面的展开 工作更简便， 更快捷。
2019/8/25
金工实训系列课程
5
1. 展开的基本思路----换面逼近
按预先设定的三角网络把曲面网格化，并在曲面上任 取其一个三角面元abc。连接它的三个顶点A、B、C得到一 个与三角面元abc对应的平面△ABC。为简化研究，我们以 △ABC代替对应的三角面元abc。对所有的网格都做同样替 代处理，我们就可以得到一个与曲面贴近的，由众多小三 角平面构成的多棱面。多棱面与原曲面当然会存在差别， 但是，只要网格数目足够多，他们的误差可以足够小，小 到我们允许的公差范围内。把曲面换成与之相近、由小平 面组成的多棱面，再用多棱面的展开图去近似替代该曲面 的理论展开图，这就是换面逼近的基本思路。多棱面的展 开是容易的，只要在同一平面上把这些小平面按相邻位置 和共用边逐个画出来就得到了多棱面的展开图。
2019/8/25金工实训列课程3第二章 展开放样技术
本章主要内容：
展开原理—换面逼近 展开放样的基本要求 1.展开三原则 2.展开三处理 3.常用三样板 4.展开精度控制 几何法展开的三个基本方法与典型实例 1.放射线法与大小头展开 2.平行线法与弯头展开 3.三角形法与天圆地方展开 展开训练
2019/8/25
金工实训系列课程
13
⑴.求实长
所谓求实长，就是通过各等分点素线的投影去求素线的实长。 设计图是展开放样的依据，其表示方式是视图。众所周知，视 图上小面元的形状及其组成线段是实物形状、实际组成线段在该视 图上的投影，它们的长度不一定反映实际长度。而画展开图必须是 1：1的实际长度，因此，怎样通过视图上各等分点处素线线段的投 影去求该素线线段的实长是展开放样至关重要的第一步。 求实长常用的方法，一是选择与实际线段平行、投影反映实长 的投影面（先看基本视图，后选向视图），在该面视图上对应量 取；二是通过相互关联的几个视图上对应投影之间的函数关系去设 法求得。二者可以通过几何作图，也可以通过计算求得。
钣金制作技能实训
2.展开2放.展样开放样
深圳职业技术学院工业中心 金工实训室钳工分室
2019/8/25
金工实训系列课程
1
先有付出，才有杰出！
欢迎各位来 金工实训 室参加钣 金制作实 训！
本课程指导教师： 刘富觉
2019/8/25
金工实训系列课程
2
功夫不负有心人！
祝你快乐， 祝你成功！
本课程指导教师： 陈斐明
2019/8/25
金工实训系列课程
4
第一节 展开原理
1. 展开放样的基本思路
⑴ 什么是展开放样
所谓展开，实际是把一个封闭的空间曲面沿一条 特定的线切开后铺平成一个同样封闭的平面图形。它 的逆过程，即把平面图形作成空间曲面，通常叫成形 过程。实际生产工作中，往往是先设计空间曲面后再 制作该曲面，而这个曲面的制造材料大都是平面板料。 因此，用平板做曲面，先要求得与之相应的平面图形， 即根据曲面的设计参数把它的平面坯料的图样画出来。 这一工艺过程就叫展开放样。实际工作中，有人把它 简称为展开，也有人把它简称为放样，本书中采用前 者的说法。
2019/8/25
金工实训系列课程
15
第二节 展开放样的基本要求与方法
一、展开三原则
展开三原则是展开时必须遵循的基本要求。 1、准确精确原则：这里指的是展开方法正确，展开计
算准确，求实长精确，展开图作图精确，样板制作 精确。考虑到以后的排料套料、切割下料还可能存 在误差，放样工序的精确度要求更高，一般误差 ≤0.25mm。
2019/8/25
金工实训系列课程
6
换面逼近示意图
图2-1-0 换面逼近示意图
2019/8/25
金工实训系列课程
7
2、换面逼进的几个例子
共顶点三角形替换 梯形替换 三角形替换 曲面替换
2019/8/25
金工实训系列课程
8
共顶点三角形替换
2019/8/25
金工实训系列课程
9
梯形替换
2019/8/25
2019/8/25
金工实训系列课程
14
⑵.画展开图
展开的重点是画展开曲线，即展开图样的 边线。展开曲线是一般平面曲线，要画这种曲 线，通常先在图纸上求出曲线上一定数量的、 足以反映其整体形状的点；之后再圆滑连接各 点，得出所求曲线“近似版”。此版尽管是近 似的，却可以设法达到事先要求的准确度，因 为曲线的准确性跟点的数量有关，越多越准。 展开时，为了作图的方便，点的布置通常采用 等分的办法；在曲线变化急剧的区域，适当插 入一些更细的分点，以求得事半功倍的效果。
2019/8/25
金工实训系列课程
12
3. 展开放样的一般过程
由换面替换的过程我们容易发现，展开的步骤可以概括为两大步， 即：1.求实长
⑴. 画出相关视图； ⑵. 用等分法处理选定的基准图线； ⑶. 通过各等分点素线的投影去求素线的实长 。 2.画展开图 ⑴.一般选择直且短的边作为剖开线，然后根据对图形的了解，选择 基准线，安排好图面； ⑵.逐一画出替换面，并对展开点进行必要的复核； ⑶. 圆滑连接各展开点，求得展开曲线；继而连接其他图形各点， 完成展开图。
2019/8/25
金工实训系列课程
16
1.展开三原则
2、工艺可行原则：放样必须熟悉工艺，工艺上必须通 得过才行。也就是说，大样画得出来还要做的出来， 而且要容易做，做起来方便，不能给后续制造添麻烦； 中心线、弯曲线、组装线预留线等以后工序所需的都 要在样板上标明。
3、经济实用原则：对一个具体的生产单位而言，理论上 正确的并不一定是可操作的，先进的并不一定是可行 的，最终的方案一定要根据现有的技术要求、工艺因 素、设备条件、外协能力、生产成本、工时工期、人 员素质、经费限制等等情况综合考虑，具体问题具体 分析，努力找到经济可行，简便快捷、切合实际的经 济实用方案，绝不能超现实，脱离现有工艺系统的制 造能力。
