地质图的阅读与分析

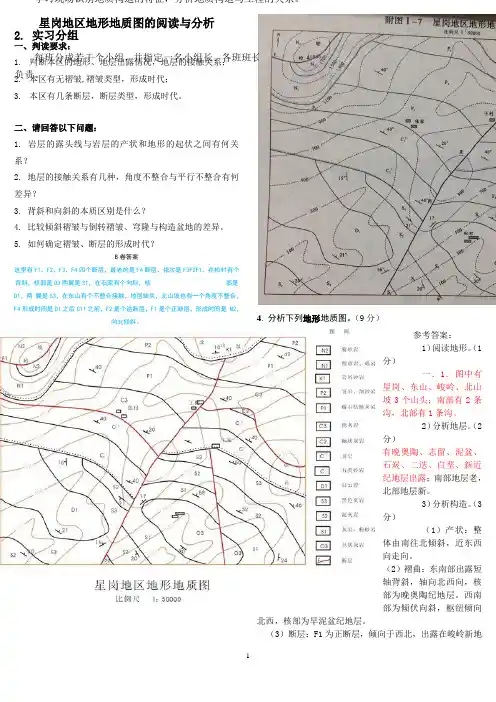

星岗地区地形地质图的阅读与分析 一、判读要求：1. 判断本区的地形、地层出露情况，地层的接触关系；2. 本区有无褶皱,褶皱类型，形成时代；3. 本区有几条断层，断层类型，形成时代。

学习现场识别地质构造的特征，分析地质构造与工程的关系。

2. 实习分组每班分成若干个小组，并指定一名小组长。

各班班长、学习委员为各班之总负责。

二、请回答以下问题：1. 岩层的露头线与岩层的产状和地形的起伏之间有何关系？2. 地层的接触关系有几种，角度不整合与平行不整合有何差异？3. 背斜和向斜的本质区别是什么？4. 比较倾斜褶皱与倒转褶皱、穹隆与构造盆地的差异。

5. 如何确定褶皱、断层的形成时代？B 卷答案这里有F1，F2，F3，F4四个断层，最老的是F4断层，依次是F3F2F1，在松村有个背斜，核部是O3两翼是S1，在石家有个向斜，核 部是D1，两 翼是S3，在东山有个不整合接触，地层缺失，北山坡也有一个角度不整合，F4形成时间是D1之后C11之前，F2是个逆断层，F1是个正断层，形成时间是 N2，向北倾斜。

4. 分析下列地形地质图。

（9分） 参考答案：1）阅读地形。

（1分）一．1．图中有星岗、东山、峻岭、北山坡3个山头；南部有2条沟，北部有1条沟。

2）分析地层。

（2分）有晚奥陶、志留、泥盆、石炭、二迭、白垩、新近纪地层出露；南部地层老，北部地层新。

3）分析构造。

（3分）（1）产状：整体由南往北倾斜，近东西向走向。

（2）褶曲：东南部出露短轴背斜，轴向北西向，核部为晚奥陶纪地层。

西南部为倾伏向斜，枢纽倾向北西，核部为早泥盆纪地层。

（3）断层：F1为正断层，倾向于西北，出露在峻岭新地中，对本区构造影响几乎为零F2为倾向逆断层，倾向于南东，出在本区中部，切割了所有老地层，对本区构造影响最大；F3为走逆断层，倾向于北东，出露在本区中部，造成中石炭纪地层缺失，本区构造影响较大；F4为右型平移断层，走向近南北，出露在本东南部，仅切割了短轴背斜。

阅读地质图的一般方法和步骤地质图是将沉积岩层、火成岩体、地质构造等各种地质体和地质现象，用一定图例表示在某种比例尺地形图上的一种图件。

地质图分为剖面地质图和平面地质图，在阅读时要分清是平面图还是剖面图，然后再根据以下步骤进行阅读分析：1．看图例、比例尺，通过图例可以了解图示地区出露哪些岩层及其新老关系。

看图例可以知道缩小的程度。

2．掌握岩层的新老关系分析图内的地质构造特征（1）若地层呈水平状态，并且从下到上依次由老到新连续排列，说明在相应地质年代里，地壳稳定，地理环境没有发生明显变化。

（如下图）（2）若地层出现倾斜甚至颠倒，说明地层形成后，因地壳水平运动使岩层发生褶皱，地层颠倒是因为地壳运动剧烈，岩层发生强烈褶皱所致。

（如下图）（3）若地层出现缺失，形成原因可能有：一是在缺失地层所代表的年代，发生了地壳隆起，使当地地势抬高，终止了沉积过程；二是当时开始有沉积作用，地壳隆起后，原沉积物被剥蚀完毕；三是当时、当地气候变化，没有了沉积物来源。

（如下图）（4）若侵蚀面上覆有新的岩层，说明是由该地地壳下沉或相邻地区上升形成的。

（如下图）（5）若地层中有侵入岩（或喷出岩）存在，说明周围岩层形成之后又发生了岩浆活动，岩浆活动晚于周围岩层的形成时代。

（如下图）3．分析图内的地形特征，有的地质平面图往往绘有等高线，可以据此分析山脉的延伸方向、分水岭所在、最高点、最低点、相对高差等。

若不带等高线，可以根据水系的分布来分析地形特点，一般河流总是从地势高处流向地势低处，根据河流流向可判断出地势的高低起伏状态。

例1：读某地地质剖面示意图，完成下列（1）~（3）题。

（1）依图示信息可推断，岩石的形成距今时间最短的应是a．a b．bc．f d.g（2）在图示岩层中最不可能发现生物化石的是a．a、b b．b、cc.c、d d．f、g（3）形成时间晚于x断层形成的岩石可能是a．a、f b．b、cc.c、d d．f、g【解析及参考答案】（1）读图发现该图为一地质剖面图。

第八章 地震
第一节 有关地震的一些概念
一，震源 地震发生的具体位置。 二，震中 震源在地面的垂直投影。观测点到震 中的水平距离称为震中距，若小于100Km 为地方震； 100-1000Km为近震；大于 1000Km为远震。
三，震源深度 震中到震源的铅直距离。可分为浅源 地震（0-70Km）；中源地震（70-300Km） 和深源地震（大于300Km） 四，震级 表示地震本身大小的等级。与震源释 放的能量有关。一次地震只有一个震级。 按地震震级大小分为：超微震（小于1 级）、微震（1-3级）、弱震（3-5级） 强震（5-7级）和大地震（大于7级）
动力地质作用－地震作用
地声和地光
大气异常
复习思考题
1，如何表述地震？ 2，地震的时空分布有何规律？ 3，如何预报地震？
五，烈度 地震对地面和建筑物的破坏程度。一次 地震根据震中距不同，有不同的烈度。 烈度是根据人的感觉、家具及物品的震 动及建筑物和地面受破坏的情况划分的。 我国分为12度。 以上各个地震要素存在密切的联系。
第二节 地震的成因和类型
一，构造地震（占地震总数90%）
（一）构造地震的成因和震源机制 1，弹性回跳说 2，蠕动说 3，粘滑说 4，相变说
（二）历史地震分析 1，地震带内强震的重复性。 2，强震的填空与填满
内动力地质作用－地震作用
二，地震的短期预报 地震的预报
地动仪
（一）微观前兆：地应力变化，地形变化， 内动力地质作用－地震作用 地磁异常，地电流变化等。 地震的预报
地震的预报
地震预报的各种检测手段
（二）宏观前兆：地下水异常，动物反应 异常，地声，地光，大气异常等。
内动力地质作用 弹 性 回 跳
地 震 作 用 . 地 震 概 念

地质图阅读总体原则为
地质图阅读的总体原则包括以下几点：
1. 综合观察：综合考虑地质图上各种地质要素的分布、形态和相互关系，例如地层、断裂、褶皱、岩性等，以全面了解地质构造和地质历史。

2. 图例解读：详细研读地质图的图例，了解地图上使用的符号、颜色和标注含义。

地质图图例中通常会标示不同地质单位、岩性、结构特征等重要信息，对于理解地质图是至关重要的。

3. 尺度把握：了解地质图的比例尺和地图范围，通过比例尺确定地图上的距离和面积关系，帮助判断地质要素的大小、间隔和分布情况。

4. 地貌解读：观察并理解地图上的地貌特征，如河谷、山脉、平原等，这些地貌特征与地质构造和地质过程密切相关，有助于了解地质背景和区域发展历史。

5. 岩性识别：根据地质图上的岩性标记和剖面图，辨别不同岩性的分布和特征。

了解不同岩性的组成、结构和特点，可以推断地质过程和地质历史。

6. 剖面解析：通过剖面图或测线图，理解地下地质结构和地层分布情况。

掌握读取和解析剖面图的方法，能够更好地理解和揭示地下地质情况。
