阅读地质图的一般方法和步骤
阅读地质图的一般方法和步骤地质图是将沉积岩层、火成岩体、地质构造等各种地质体和地质现象，用一定图例表示在某种比例尺地形图上的一种图件。
地质图分为剖面地质图和平面地质图，在阅读时要分清是平面图还是剖面图，然后再根据以下步骤进行阅读分析：1．看图例、比例尺，通过图例可以了解图示地区出露哪些岩层及其新老关系。
看图例可以知道缩小的程度。
2．掌握岩层的新老关系分析图内的地质构造特征（1）若地层呈水平状态，并且从下到上依次由老到新连续排列，说明在相应地质年代里，地壳稳定，地理环境没有发生明显变化。
（如下图）（2）若地层出现倾斜甚至颠倒，说明地层形成后，因地壳水平运动使岩层发生褶皱，地层颠倒是因为地壳运动剧烈，岩层发生强烈褶皱所致。
（如下图）（3）若地层出现缺失，形成原因可能有：一是在缺失地层所代表的年代，发生了地壳隆起，使当地地势抬高，终止了沉积过程；二是当时开始有沉积作用，地壳隆起后，原沉积物被剥蚀完毕；三是当时、当地气候变化，没有了沉积物来源。
（如下图）（4）若侵蚀面上覆有新的岩层，说明是由该地地壳下沉或相邻地区上升形成的。
（如下图）（5）若地层中有侵入岩（或喷出岩）存在，说明周围岩层形成之后又发生了岩浆活动，岩浆活动晚于周围岩层的形成时代。
（如下图）3．分析图内的地形特征，有的地质平面图往往绘有等高线，可以据此分析山脉的延伸方向、分水岭所在、最高点、最低点、相对高差等。
若不带等高线，可以根据水系的分布来分析地形特点，一般河流总是从地势高处流向地势低处，根据河流流向可判断出地势的高低起伏状态。
例1：读某地地质剖面示意图，完成下列（1）~（3）题。
（1）依图示信息可推断，岩石的形成距今时间最短的应是a．a b．bc．f d.g（2）在图示岩层中最不可能发现生物化石的是a．a、b b．b、cc.c、d d．f、g（3）形成时间晚于x断层形成的岩石可能是a．a、f b．b、cc.c、d d．f、g【解析及参考答案】（1）读图发现该图为一地质剖面图。
18 阅读地质图13.5.13
三、地质图包括的其它内容及格式 1.图名——一般用地名来命名。 2.比例尺——是表明图上距离与实地距离的一种比例关系的 尺度。一般用文字、数字或线条比例尺表示。 由于研究目的、任务不同，采用不同精度的地形图为 底图，精度要求愈高，比例尺愈大：
小比例尺 1：100万～1：10万 ； 中比例尺 1：5万～1：1万 ； 大比例尺 1：几千 ；
3.图例——将地质图中 表示各种地质体的符号、 代号、颜色及线条等放 在小长方块中，加以说 明，并按一定顺序排列 于图幅的右侧方。
四、 地质图的阅读方法
（一）阅读步骤 1.看图名及比例尺：了解地理位臵、范围大小及精度要求。 2.阅读图示及图例：了解各时代地层、岩性、构造及色标情 况。 3.阅读图上内容：了解整体地层、岩体及构造的分布情况。 4.根据工作需要，详细阅读自己所要了解的某地某方面的内 容及特征。 （二）阅读细则 1、地层的分布特征 首先通过阅读图例、 综合柱状图，了解地层 新、老顺序、接触关系、 岩性、化石等特征及色 标，然后从地质图上观 察各地层的分布特征及 产状。
第七章阅读地质图
甘肃交通职业技术学院 宋允玲
地形图和地形地质图
地形图：是由各种表现地形和地物的线条及符号构成，是按照
一定的比例、图式绘制的水平投影图。
地形图除表示地物的平面位臵外，还同时反映地势起伏。
地形地质图：是反映一个地区地形及地质情况的综合图纸。它
是在地形图上用不同的颜色（或花纹）及规定符号，按 比例尺缩小把地表上各种地质体垂直投影到水平面上的 一种图件。 地形地质图除可以反映地表地质体和地质构造的分布 外，还可以反映一定深度下地质体的延伸情况和图幅 地区的地壳发展史。
2、褶皱构造在地质图上的表现特征，根据地层的 展布情况进行分析读图： (1)背斜是核部为老地层，两翼为新地层。 (2)向斜是核部为新地层，两翼为老地层。 (3)倒转褶皱是岩层向同一方向倾斜，地层 出现重复。 3、断层在地质图上的表示方法 一般用红色线条或粗体黑线表示： (1)正断层 (2)逆断层 (3)平移断层
阅读地质图PPT课件
3.按断层面走向与褶曲轴走向的关系分类
• 纵断层、横断层、斜断层
• 4.按断层力学性质分类
• 压性断层、张性断层、扭性断层
2021/3/12 22
2021/3/12 23
（三）断层存在的判别
1.构造线标志 2.岩层分布标志 3.断层的伴生现象
• 擦痕、阶步和摩擦镜面；构造岩；牵引现象
4.地貌标志：断层崖、断层三角面、串珠状泉、低洼地形等
2021/3/12 25
走向断层造成的地层重复与缺失
2021/3/12 26
走向断层造成的地层重复与缺失
2021/3/12 27
地质年代
一、绝对年代法
二、相对年代法
• （一）地层层序法
正常、倒转、标准地层剖面
鉴定地层新老关系的方法：标准地层剖面、层面构造(泥裂、波痕等)
• (二)生物演化律：简单复杂、低级高级、化石
（四）断层运动方向的判别
• 地层时代 • 地层界线 • 断层伴生现象
2021/3/12 24
岩层重复或缺失
• 断倾岩倾向同，断角大于岩角，正断岩层缺失，逆断 岩层重复，下降盘新地层。
• 断倾岩倾向同，断角小于岩角，正断岩层重复，逆断 岩层缺失，上升盘新地层。
• 断倾岩倾向反，断角岩角不论，正断岩层重复，逆断 岩层缺失，下降盘新地层。
一、地质图的种类

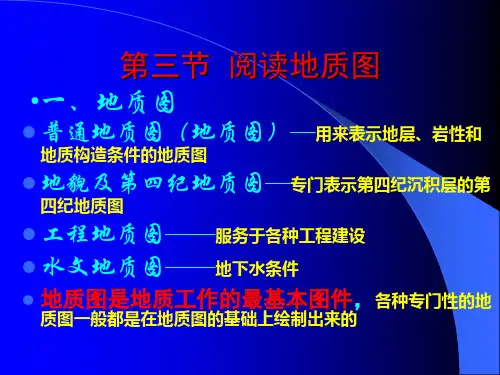

（1）普通地质图 （2）构造地质图 （3）第四纪地质图 （4）基岩地质图 （5）水文地质图 （6）工程地质图:桥梁工程地质平面图，纵剖面图
2021/3/12 33
中国地质图
2021/3/12 34
中国水文地质图
2021/3/12 35
中国新构造图
2021/3/12 36
• 纵断层、横断层、斜断层
• 4.按断层力学性质分类
• 压性断层、张性断层、扭性断层
2021/3/12 22
2021/3/12 23
（三）断层存在的判别
1.构造线标志 2.岩层分布标志 3.断层的伴生现象
• 擦痕、阶步和摩擦镜面；构造岩；牵引现象
4.地貌标志：断层崖、断层三角面、串珠状泉、低洼地形等
2021/3/12 25
走向断层造成的地层重复与缺失
2021/3/12 26
走向断层造成的地层重复与缺失
2021/3/12 27
地质年代
一、绝对年代法
二、相对年代法
• （一）地层层序法
正常、倒转、标准地层剖面
鉴定地层新老关系的方法：标准地层剖面、层面构造(泥裂、波痕等)
• (二)生物演化律：简单复杂、低级高级、化石
（四）断层运动方向的判别
• 地层时代 • 地层界线 • 断层伴生现象
2021/3/12 24
岩层重复或缺失
• 断倾岩倾向同，断角大于岩角，正断岩层缺失，逆断 岩层重复，下降盘新地层。
• 断倾岩倾向同，断角小于岩角，正断岩层重复，逆断 岩层缺失，上升盘新地层。
• 断倾岩倾向反，断角岩角不论，正断岩层重复，逆断 岩层缺失，下降盘新地层。
一、地质图的种类
（1）普通地质图 （2）构造地质图 （3）第四纪地质图 （4）基岩地质图 （5）水文地质图 （6）工程地质图:桥梁工程地质平面图，纵剖面图
2021/3/12 33
中国地质图
2021/3/12 34
中国水文地质图
2021/3/12 35
中国新构造图
2021/3/12 36
2.3阅读地质图
第36页，共63页。
4．在地质图上分析褶皱构造的方法
第37页，共63页。
褶皱描述
褶皱的描述包括以下内容：褶皱名称(地 名加褶皱类型)、分布地点及范围、延伸 方向、核部及两翼地层、两翼产状及其变 化、转折端形状、褶皱的位态分类、次级 褶皱特征、与周围其它构造的关系以及褶 皱形成时代等。
第38页，共63页。
第22页，共63页。
2.3.4 地质图的阅读和分析
(一)目的与要求 学会阅读地质图的一般步骤和方
法；掌握各种岩层产状、接触关系在地质 图上的表现特征；掌握褶皱构造、断裂构 造、岩浆岩体在地质图上的表现特征。 (二)主要内容 地质图的一般知识及读图方法步骤；
在地质图上分析岩层产状、接触关系、褶皱、 断裂构造等。
(3)直立岩层在地质图上的表现，无论地形 平坦或高低起伏与否，其岩层界线皆呈直 线延伸，不受地形影响。
第32页，共63页。
第33页，共63页。
3．岩层接触关系在地质图上的表现
(1)整合接触 在地质图上表现为岩层时代延 续，产状一致，岩层界线彼此平行延伸。 (2)平行不整合接触 表现为上下两套岩层产 状一致，岩层界线平行排列，其间有地层 缺失，即岩层时代不延续。
第16页，共63页。
山脊与山谷等高线特征
第17页，共63页。
（5）．河流 当等高线经过河流时，不能 垂直横过河流，必须沿着河岸绕向上游， 然后越过河流再折向下游离开河岸。
第18页，共63页。
3.地物符号
地形图中各种地物是以不同符号表示出来的，有 以下三种：
（1）比例符号 是将实物按照图的比例尺直接 缩绘在图上的相似图形，所以也称为轮廓符号。
第21页，共63页。
4.了解比例尺 从比例尺可了解图面积的大 小，地形图的精度以及等高线的距离。
4．在地质图上分析褶皱构造的方法
第37页，共63页。
褶皱描述
褶皱的描述包括以下内容：褶皱名称(地 名加褶皱类型)、分布地点及范围、延伸 方向、核部及两翼地层、两翼产状及其变 化、转折端形状、褶皱的位态分类、次级 褶皱特征、与周围其它构造的关系以及褶 皱形成时代等。
第38页，共63页。
第22页，共63页。
2.3.4 地质图的阅读和分析
(一)目的与要求 学会阅读地质图的一般步骤和方
法；掌握各种岩层产状、接触关系在地质 图上的表现特征；掌握褶皱构造、断裂构 造、岩浆岩体在地质图上的表现特征。 (二)主要内容 地质图的一般知识及读图方法步骤；
在地质图上分析岩层产状、接触关系、褶皱、 断裂构造等。
(3)直立岩层在地质图上的表现，无论地形 平坦或高低起伏与否，其岩层界线皆呈直 线延伸，不受地形影响。
第32页，共63页。
第33页，共63页。
3．岩层接触关系在地质图上的表现
(1)整合接触 在地质图上表现为岩层时代延 续，产状一致，岩层界线彼此平行延伸。 (2)平行不整合接触 表现为上下两套岩层产 状一致，岩层界线平行排列，其间有地层 缺失，即岩层时代不延续。
第16页，共63页。
山脊与山谷等高线特征
第17页，共63页。
（5）．河流 当等高线经过河流时，不能 垂直横过河流，必须沿着河岸绕向上游， 然后越过河流再折向下游离开河岸。
第18页，共63页。
3.地物符号
地形图中各种地物是以不同符号表示出来的，有 以下三种：
（1）比例符号 是将实物按照图的比例尺直接 缩绘在图上的相似图形，所以也称为轮廓符号。
第21页，共63页。
4.了解比例尺 从比例尺可了解图面积的大 小，地形图的精度以及等高线的距离。
详细判读地质图（重点已标注）
详细判读地质图（重点已标注）阅读地质图阅读地质图的一般步骤和方法（1）读地质图首先要看图式和各种规格，即先看图名、比例尺和图例。
还应具备地形图和地图有关知识。
从图名和图幅代号、经纬度，了解图幅的地理位置和图的类型；从比例尺可以了解图上线段长度、面积大小和地质体大小及反映详略程度；图幅编绘出版年月和资料来源，便于查明工作区研究史。
（2）熟悉图例是读图的基础。
首先要熟悉图幅所使用的各种地质符号，从图例可以了解图区出露的地层及其时代、顺序，地层间有无间断，以及岩石类型、时代等。
读图例时，最好与图幅地区的综合地层柱状图结合起来读，了解地层时代顺序和它们之间接的触关系(整合或不整合)。
有时通过地质图相对图框上的两点画出黑色直线，两端注有AA′或II′…等字样，这样的直线称剖面线，表示沿此方向已经作了剖面图。
（3）在阅读地质内容之前应先分析一下图区的地形特征。
在比例尺较大 (如大于1:50000)的地形地质图上，从等高线形态和水系可了解地形特点。
在中小比例尺(1:10万-1:50万)地质图上，一般无等高线，可根据水系分布、山峰标高的分布变化，认识地形的特点。
如巨大河流的主流总是流经地势较低的地方，支流则分布在地势较高的地方；顺流而下地势越来越低，逆流而上越来越高；位于两条河流中间的分水岭地区总是比河谷地区要高，等等。
了解地形特征，可以帮助了解地层分布规律、地貌发育与地质构造的关系.（4）一幅地质图反映了该地区各方面地质情况。
读图时一般要分析地层时代、层序和岩石类型、性质和岩层、岩体的产状、分布及共相互关系。
对于分析地质构造方面主要是褶皱的形态特征、空间分布，组合和形成时代；断裂构造的类型、规模、空间组合、分布和形成时代或先后顺序；岩浆岩体产状和原生及次生构造以及变质岩区所表现的构造特征等等。
读图分析时，可以边阅读，边记录，边绘示意剖面图或构造纲要图。
(5).在掌握全区地质轮廓的基础上，再对每一个局部构造进行分析：（1）开始时最好从图中老岩层着手，逐步向外扩展，以免茫无头绪；（2）对每一种构造形态，包括褶曲、断层、不整合、火成岩体等逐一详加分析。
道路养护与管理专业《阅读地质图》
阅读地质图
第一页，共五页。
一、地质图阅读步骤
1.看图名和比例尺 2.阅读图示及图例 3.阅读图上内容 4.根据工作需要阅读
5.具体分析
第二页，共五页。
二、宁陆河地区地质图分析
宁陆河地区地质图
宁陆河地区综合柱状图
第三页，共五页。
二、宁陆河地区地质图分析
1. 图名：宁陆河地区地质图，比例尺：
2. 图例：有等高线、河流、各时代地层、岩性、构造及色标等情况。 3.阅读图上内容 〔1〕本区最低处在东南部宁陆河谷，高程约300多m，最高点在二龙山顶，高程达800多m，全区最大
〔4〕 区内有三条断层。F1断层正断层 F2断层走向与岩层走向平行，倾向一致，但岩层倾角大于断层倾角，为逆断层。
F3为平推断层。
第四页，共五页。
内容总结
阅读地质图。二、宁陆河地区地质图分析。宁陆河地区地质图
宁陆河地区综合柱状图。1. 图
名：宁陆河地区地质图，比例尺：。2. 图例：有等高线、河流、各时代地层、岩性、构造及色标等情况。〔1〕
本区最低处在东南部宁陆河谷，高程约300多m，最高点在二龙山顶，高程达800多m，全区最大相对高差近500m
。宁陆河在十里沟以北地区，从北向南流，至十里沟附近，折向东南
第五页，共五页。
相对高差近500m。宁陆河在十里沟以北地区，从北向南流，至十里沟附近，折向东南 。 〔2〕本区出露地层有：志留系(S)、泥盆系上统(D8)、二叠系(P)，中下三叠系(T1-2) 、辉绿岩墙(vL)、
侏罗系(J)、白垩系(K)及第四系(Q)
〔3〕 宁陆河地区有三个褶曲构造，即十里沟背斜褶曲
第一页，共五页。
一、地质图阅读步骤
1.看图名和比例尺 2.阅读图示及图例 3.阅读图上内容 4.根据工作需要阅读
5.具体分析
第二页，共五页。
二、宁陆河地区地质图分析
宁陆河地区地质图
宁陆河地区综合柱状图
第三页，共五页。
二、宁陆河地区地质图分析
1. 图名：宁陆河地区地质图，比例尺：
2. 图例：有等高线、河流、各时代地层、岩性、构造及色标等情况。 3.阅读图上内容 〔1〕本区最低处在东南部宁陆河谷，高程约300多m，最高点在二龙山顶，高程达800多m，全区最大
〔4〕 区内有三条断层。F1断层正断层 F2断层走向与岩层走向平行，倾向一致，但岩层倾角大于断层倾角，为逆断层。
F3为平推断层。
第四页，共五页。
内容总结
阅读地质图。二、宁陆河地区地质图分析。宁陆河地区地质图
宁陆河地区综合柱状图。1. 图
名：宁陆河地区地质图，比例尺：。2. 图例：有等高线、河流、各时代地层、岩性、构造及色标等情况。〔1〕
本区最低处在东南部宁陆河谷，高程约300多m，最高点在二龙山顶，高程达800多m，全区最大相对高差近500m
。宁陆河在十里沟以北地区，从北向南流，至十里沟附近，折向东南
第五页，共五页。
相对高差近500m。宁陆河在十里沟以北地区，从北向南流，至十里沟附近，折向东南 。 〔2〕本区出露地层有：志留系(S)、泥盆系上统(D8)、二叠系(P)，中下三叠系(T1-2) 、辉绿岩墙(vL)、
侏罗系(J)、白垩系(K)及第四系(Q)
〔3〕 宁陆河地区有三个褶曲构造，即十里沟背斜褶曲
阅读地质图ppt课件
月山～云山剖面图
剖面图两端的同一高度上注明剖面方向(用方位角表示)。 剖面所经过的山岭、河流、城镇等地名应注明在剖面的上面 所在位置。为醒目美观，最好把方向、地名排在同一水平位 置上。
剖面图的放置一般南端在右边，北端在左边，东右西左， 南西和北西在左边，北东和南东端在右边。
剖面图与地质图所用的地层符号、色谱应该一致。如剖面 图与地质图在一幅图上，地层图例可以省去。
地质图阅读
地质图的基本知识及读水平岩层地质图
目的要求
1、明确地质图的概念，了解地质图的图式规格；
2、了解阅读地质图的一般步骤和方法；
3、掌握水平岩层在地质图上的表现特征；
4、掌握倾斜岩层在地质图上的特征，学会用走向线法 求岩层产状的方法；
5、掌握地层接触关系在地质图上的表现特征；学会绘 制倾斜岩层地质剖面图的方法。
剖面图内一般不要留有空白。地下的地层分布、序、构造 特征推断绘出。
3．地层柱状图
正式的地质图或地质报告中常附有工作区的地层综合柱状 图。
地层柱状图可以附在地质图的左边，也可以绘成单独一幅 图。比例尺可根据反映地层详细程度的要求和地层总厚度而 定。图名书写于图的上方，一般标为“x x地区综合地层柱状 图”。
☆
比例尺又称缩尺，用以表明图幅反映实际地质情况的详 细程度。地质图的比例尺与地形图或地图的比例尺一样，有 数字比例尺和线条比例尺。比例尺一般注于图框外上方图名 之下或下方正中位置。如：
1：20000和
图例是一张地质图不可缺少的部分。不同类型的地质图 各有所表示的地质现象的图例。普通地质图的图例是用各种 规定的颜色和符号来表明地层、岩体时代和性质。图例通常 是放在图框外的右边或下边，也可放在图框内足够安排图例 的空白处。图例要按一定顺序排列，一般按地层、岩石和构 造这样的顺序排列，并在它们前面写上“图例”二字。 ·
阅读地质图(全)
一）（地形）地质图的概念 地形地质图是反映一个地区的地形、地物及岩层分布情 况的图件。它是一种投影图，是将各种地质体与地表面的交 线及地形等高线投影到水平面上所形成的图件。基岩地质图 也是地形地质图的一种，它是将盖层（第四系覆盖层）揭去， 反映基岩各种地质现象的图件。 二）（地形）地质图主要内容 地形地质图是以地形图为底图，通过地质调查及地质勘探编 制而成的。图中反映的主要内容有：
四、阅读地质图
（－）读图步骤及注意事项
4．阅读岩层的分布、新老关系、产状及其与地形的关系， 分析地质构造。地质构造有两种不同的分析方法。一种是根据 图例和各种地质构造所表现的形式，先了解地区总体构造的基 本特点，明确局部构造相互间的关系，然后对单个构造进行具 体分析，另一种是先研究单个构造，然后结合单个构造之间的 相互关系，进行综合分析，最后得出整个地区地质构造的结论。 两者并无实质性的区别，可以得出相同的分析结论。
1．地形地物
主要有地形等高线、地面建筑物、构筑物、地表水体、公路、 铁路、桥梁、车站、三角测量点、高压线等。
二）（地形）地质图主要内容
2．地质界线
主要包括各时代的地层界线（系、统、组）、不（假）整合面界线、 标志层、矿层露头线、褶曲轴线、断层线及岩层产状等。
各种地质界线必须注明其代号或名称，如地层系统编号、标志层 及矿层编号、褶曲及断层名称等，对有火成岩或岩溶陷落柱出露的 地区，应圈定其在地表或基岩面上的分布范围。 3．勘探工程
四、褶皱在地质图上的表现
1、水平褶曲 倾伏褶曲
褶曲在地形起伏较大的地质图上的特征
当地形平坦时，若地层界线出现弯曲，说明 该处存在一倾伏的褶曲构造。当地形起伏较大 时，单斜构造也会出现地层界线的弯曲。所以， 地形地质图上的地层界线的弯曲可能是褶曲存 在的标志，也可能是单斜构造存在的标志，但 根据以下几点，可以区分开来。 （1）根据岩层的产状 单斜构造受地形的影响， 虽然地层界线发生弯曲，但岩层的产状各处保 持不变，而褶曲构造岩层的产状则发生变化， 即各处的产状是不一致的
地质构造—地质图阅读(工程地质课件)
小结
• 1.理解根据平面地质图切绘剖 面图的制图方法，正确运用剖 面地质图；
• 2.了解地层综合柱状图。
• 分析地质图 • 选择剖面方位 • 确定比例尺 • 作地形剖面 • 作地质剖面图
（倾角换算、岩性符号、修饰）
2.地层综合柱状图
• 地层综合柱状图是据地质勘察资料，把地区出露 的所有地层、岩性、厚度接触关系，按地层时 代由新到老的顺序综合编制而成；
• 包括：地层时代及符号、岩性花纹、地层接触类 型、地层厚度和岩性描述等。
地质构造的认识

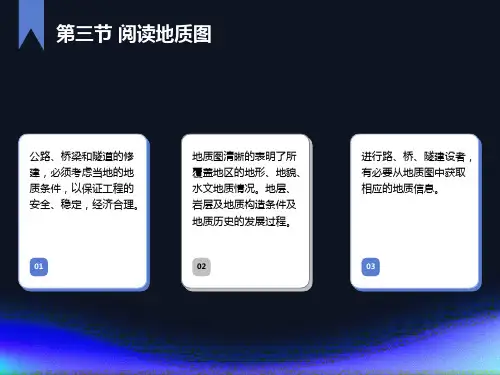

阅读地质图
2.阅读地质图
➢ ①图名、比 例尺、方位
➢ ②图例 ➢ ③地形、水
系 ➢ ④地质内容
： ➢ 地层岩性分
布与接触关 系； ➢ 褶皱构造； ➢ 断层构造； ➢ 地质历史。
2.阅读地质图
➢ ①图名、比例尺 、方位
➢ ②图例 ➢ ③地形、水系 ➢ ④地质内容： ➢ 地层岩性分布与
接触关系； ➢ 褶皱构造； ➢ 断层构造； ➢ 地质历史。
小结
• 1.了解地质图的概念、组成和常见 的地质图类型；
• 2.掌握阅读地质图的方法和步骤， 能正确读出地质图上的信息。
地质构造的认识
地质图绘制
地质图绘制
• 1.制作地质剖面图 • 2.地层综合柱状图
1.制作剖面地质图
➢ 将剖面线与各地层界线和断层线的交点，按 水平比例尺垂直投影到水平轴上，再将各界 线投影点铅直定位在地形剖面图的剖面上。 如有覆盖层和下伏基岩也应标在图上；
➢ 按平面图示产状换算各地层界线和断层线在 剖面图上的视倾角，当横纵比例尺不一致时 应注意换算；
➢ 绘制地层界线和断层线； ➢ 在各地层分界线内，按各套地层出露和岩性
史上最值得珍藏的地质图集（超全，超高清）

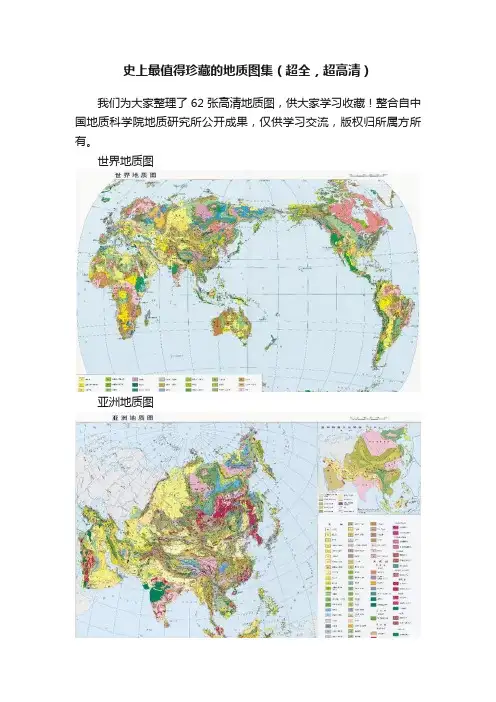

史上最值得珍藏的地质图集（超全，超高清）我们为大家整理了62张高清地质图，供大家学习收藏！整合自中国地质科学院地质研究所公开成果，仅供学习交流，版权归所属方所有。
