《工程地质》地质图及阅读

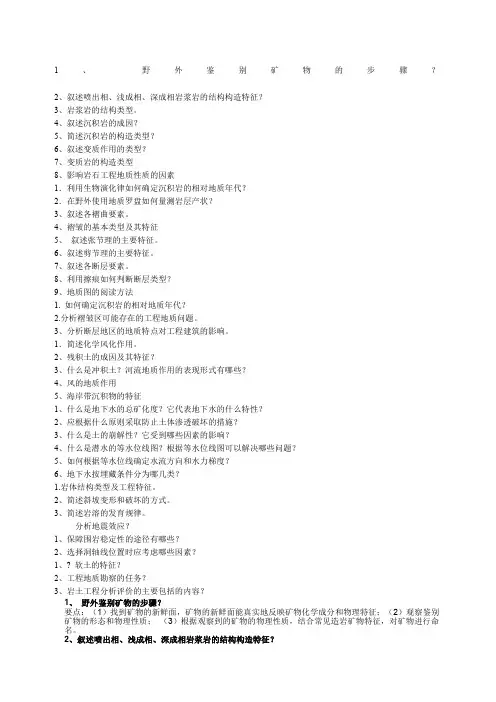

1、野外鉴别矿物的步骤？2、叙述喷出相、浅成相、深成相岩浆岩的结构构造特征？3、岩浆岩的结构类型。

4、叙述沉积岩的成因？5、简述沉积岩的构造类型？6、叙述变质作用的类型？7、变质岩的构造类型8、影响岩石工程地质性质的因素1．利用生物演化律如何确定沉积岩的相对地质年代？2．在野外使用地质罗盘如何量测岩层产状？3、叙述各褶曲要素。

4、褶皱的基本类型及其特征5、叙述张节理的主要特征。

6、叙述剪节理的主要特征。

7、叙述各断层要素。

8、利用擦痕如何判断断层类型？9、地质图的阅读方法1. 如何确定沉积岩的相对地质年代？2.分析褶皱区可能存在的工程地质问题。

3、分析断层地区的地质特点对工程建筑的影响。

1．简述化学风化作用。

2、残积土的成因及其特征？3、什么是冲积土？河流地质作用的表现形式有哪些？4、风的地质作用5、海岸带沉积物的特征1、什么是地下水的总矿化度？它代表地下水的什么特性？2、应根据什么原则采取防止土体渗透破坏的措施？3、什么是土的崩解性？它受到哪些因素的影响？4、什么是潜水的等水位线图？根据等水位线图可以解决哪些问题？5、如何根据等水位线确定水流方向和水力梯度？6、地下水按埋藏条件分为哪几类？1.岩体结构类型及工程特征。

2、简述斜坡变形和破坏的方式。

3、简述岩溶的发育规律。

分析地震效应？1、保障围岩稳定性的途径有哪些？2、选择洞轴线位置时应考虑哪些因素？1、? 软土的特征？2、工程地质勘察的任务？3、岩土工程分析评价的主要包括的内容？1、野外鉴别矿物的步骤？要点：（1）找到矿物的新鲜面，矿物的新鲜面能真实地反映矿物化学成分和物理特征；（2）观察鉴别矿物的形态和物理性质；（3）根据观察到的矿物的物理性质，结合常见造岩矿物特征，对矿物进行命名。

2、叙述喷出相、浅成相、深成相岩浆岩的结构构造特征？喷出相岩石呈隐晶质、玻璃质结构，流纹、气孔状及块状构造，原生节理发育，抗风化能力差；浅成相岩石多呈斑状和似斑状结构，块状构造，原生节理发育，抗风化能力较差；深成相岩石呈显晶质等粒结构，块状构造，致密坚硬，物理力学性质好，是良好的建筑地基和建筑材料。

第⼆节　⼯程地质图⼀、1∶25000 ⼴州市⼯程地质分区图编图范围东⾄黄埔⼩径圩，西⾄流溪河沙贝，南⾄南漖、沥滘，北⾄钟落潭，⾯积约700 平⽅公⾥。

城建委勘测处根据该处和市设计院历年来完成的规划与⼯程勘察资料，于1960 年编制并分别于1964 年及1976 年修改补充完成。

按场地的地形起伏缓急、各种⼟层的⼯程地质性质、软弱⼟层的埋深及厚度、地下⽔位埋深以及建筑⼯程适宜程度等进⾏⼯程地质分区，各区以符号及颜⾊表⽰，分区条件见表5 －2 －1。

⼴州市⼯程地质分区条件表表5—2—1区亚区代号特征代号特征Ι完全适合建筑地区，地形平坦，⽆不良地质现象。

Ι a受压层主要为硬塑粘⼟、亚粘⼟，部份为密实粗中细砂，厚度在2~5⽶。

Ι b受压层主要为可塑粘⼟、粉⼟，部份为中密粗中细砂，厚度在2~5⽶，局部有淤泥，深度⼩于2⽶。

ΙΙ采取⼀般措施地区，如平整场地及基础处理ΙΙ a主要为淤泥、粉砂，部份为软塑粘⼟、亚粘⼟，深度⼤于6⽶，⼩于8⽶，局部地区在洪⽔以下。

ΙΙΙ需要专门⼯程措施，在安全洪⽔位以下，地质条件差，主要为淤泥、粉砂，部份为软塑粘⼟、亚粘⼟，深度⼤于8⽶。

由于编图依据勘察资料，测试数据少，孔距疏、孔深较浅，故仅供总体规划及场址选择参考。

⼆、1∶25000 ⼴州市航空遥感⼯程地质分区图⼯程地质分区图由市规划勘测设计研究院于1986 年完成。

编图范围东经113°10′～ 113°34′，北纬23°02′30″～ 23°13′40″，⾯积820 平⽅公⾥。

着重查明与城市规划、开发建设有指导和制约作⽤的⼯程地质条件与问题，即城市所在地的地壳稳定性、区内各地段的地基条件、施⼯条件及岩⼟体的稳定性等。

并在此基础上进⾏⼯程地质分区和建筑适宜性评价，进⽽从⼯程地质条件出发对城市发展规划提出合理建议。

编图在航⽚、卫⽚地质解译的基础上综合区内⼤量地质、地震、物探、⽔⽂地质、⼯程地质等资料，经野外调查验证，和利⽤其他航空遥感地质系列图成果完成。

第一章矿物与岩石习题一、填空题1.工程地质条件是一综合概念，主要包括：地形地貌条件、岩土类型及其工程性质、地质构造、水文地质条件、物理（自然）地质现象和天然建筑材料。

2.矿物的光学性质有：颜色、条痕、光泽和透明度；力学性质有：硬度、解理、和断口。

3.岩石的工程性质包括：物理性质、水理性质和力学性质。

4.风化作用按照破坏岩石的方式可分为：①物理风化作用、②化学风化作用和③生物风化作用。

其中①物理风化作用包括气温变化、冰劈作用和盐类结晶作用三个主要作用因素；②化学风化作用则主要包括溶解作用、水化作用、氧化作用和碳酸化作用四种风化作用。

5.确定岩石风化程度主要依据的是矿物颜色变化、矿物成分改变、岩石破碎程度和岩石强度变化四个方面的特征变化情况；根据对上述4个方面的判断，可以将岩石风化程度划分为未风化、微风化、弱风化、强风化和全风化。

四个方面的特征变化情况；根据对上述4个方面的判断，可以将岩石风化程度划分为未风化、微风化、弱风化、强风化和全风化。

6.变质作用的主要因素有温度、压力、化学活泼性流体。

7.岩浆岩按照SiO2的含量分为酸性、中性、基性、超基性。

8.粘土矿物主要是指伊犁石、高岭石、蒙托石。

9.碎屑岩的胶结方式有孔隙式、基底式、接触式。

10.碎屑结构(clastic) ，特征为碎屑颗粒由胶结物黏结起来形成岩石。

碎屑粒度的形状有棱角状、次棱角状、次圆状和圆状四种二、名词解释矿物：天然生成的，具有一定物理性质和化学成分的物质,是组成地壳的基本物质单位。

原生矿物：一般是由岩浆冷凝生成的，如石英、长石、辉石、角闪石、云母、橄榄石、石榴石等。

次生矿物：一般是由原生矿物经风化作用直接生成的，如高岭石、蒙脱石、伊里石、绿泥石等；或在水溶液中析出生成的，如方解石、石膏、白云石等。

结晶质矿物：矿物内部质点呈有规律的周期性排列，形成空间结晶格子构造。

而矿物本身形成基本固定的规则形态。

非晶质矿物又可分为：①玻璃质矿物：由高温熔融状物质迅速冷却而成。

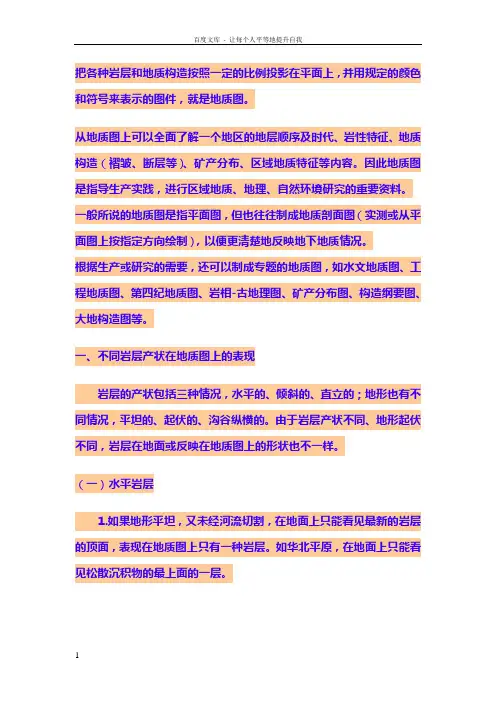

把各种岩层和地质构造按照一定的比例投影在平面上，并用规定的颜色和符号来表示的图件，就是地质图。

从地质图上可以全面了解一个地区的地层顺序及时代、岩性特征、地质构造（褶皱、断层等）、矿产分布、区域地质特征等内容。

因此地质图是指导生产实践，进行区域地质、地理、自然环境研究的重要资料。

一般所说的地质图是指平面图，但也往往制成地质剖面图（实测或从平面图上按指定方向绘制），以便更清楚地反映地下地质情况。

根据生产或研究的需要，还可以制成专题的地质图，如水文地质图、工程地质图、第四纪地质图、岩相-古地理图、矿产分布图、构造纲要图、大地构造图等。

一、不同岩层产状在地质图上的表现岩层的产状包括三种情况，水平的、倾斜的、直立的；地形也有不同情况，平坦的、起伏的、沟谷纵横的。

由于岩层产状不同、地形起伏不同，岩层在地面或反映在地质图上的形状也不一样。

（一）水平岩层1.如果地形平坦，又未经河流切割，在地面上只能看见最新的岩层的顶面，表现在地质图上只有一种岩层。

如华北平原，在地面上只能看见松散沉积物的最上面的一层。

2.如果平坦地面经过河流下切，或者地面起伏很大，可以看到下面较老的岩层，其在地质图上的特点是：1）岩层界线与等高线平行或重合；（2）同一岩层在不同地点的出露标高相同；（3）岩层的厚度等于顶面和底面的高度差。

（二）直立岩层除岩层走向有变化外，岩层界线在地质图上按岩层走向呈直线延伸，不受地形任何影响。

（三）倾斜岩层1.如果地形平坦，在地质图上岩层界线按其走向呈直线延伸。

2.如果地形有较大起伏（比方有山有谷），在地质图上岩层界线与等高线斜交，在沟谷和山脊处常常形成“V”字形弯曲，称“V”字形法则。

其弯曲程度与岩层倾角的大小和地形坡度的大小有关，即岩层倾角越小，V字形越紧闭；倾角越大，V字形越开阔。

地形起伏越大，弯曲形状越复杂；地形越平坦，弯曲度越小，甚至近于直线。

倾斜岩层的露头形状与地形起伏的关系如下：1）岩层倾向与沟谷坡向相反，V字形尖端指向上游，但V字形弯曲度大于等高线的弯曲度；（2）岩层倾向与沟谷坡向相同，而岩层倾角大于沟谷坡度，V字形尖端指向下游；（3）岩层倾向与沟谷坡向相同，而岩层倾角与沟谷坡度一致，在沟谷两侧岩层露头互相平行；（4）岩层倾向与沟谷坡向相同，而岩层倾角小于沟谷坡度，V字形尖端指向上游，但V字形弯曲度小于等高线的弯曲度。

感谢下载地质图一、地质图的种类和基本内容用规定的符号、线条、色彩来反映一个地区地质条件和地质历史发展的图件，叫地质图。

它是依据野外探明和收集的各种地质勘测资料，按一定比例投影在地形底图上编制而成的，是地质勘察工作的主要成果之一。

（一）地质图的种类1、普通地质图以一定比例尺的地形图为底图，反映一个地区的地形、地层岩性、地质构造、地壳运动及地质发展历史的基本图件，称为普通地质图，简称地质图。

在一张普通地质图上，除了地质平面图(主图)外，一般还有一个或两个地质剖面图和综合地层柱状图，普通地质图是编制其它专门性地质图的基本图件。

按工作的详细程度和工作阶段不同，地质图可分为大比例尺的(＞1：25000)、中比例尺的〔1：5000～1：10万〕、小比例尺的（1：20万～1：100万)。

在工程建设中，一般是大比例尺的地质图。

缺地质图2、地貌及第四纪地质图以一定比例尺地地形图为底图，主要反映一个地区的第四纪沉积层的成因类型、岩性及其形成时代、地貌单元的类型和形态特征的一种专门性地质图，称为地貌及第四纪地质图。

3、水文地质图以一定比例尺地地形图为底图，反映一个地区总的水文地质条件或某一个水文地质条件及地下水的形成、分布规律的地质图件，称为水文地质图。

水文地质图4、工程地质图工程地质图是各种工程建筑物专用的地质图，如房屋建筑工程地质图、水库坝址工程地质图、铁路工程地质图等。

工程地质图一般是以普通地质图为基础，只是增添了各种与工程有关的工程地质内容。

如在地下洞室纵断面工程地质图上，要表示出围岩的类别、地下水量、影响地下洞室稳定性的各种地质因素等。

（二）地质图的基本内容1、平面地质图平面地质图又称为主图，是地质图的主体部分，主要包括：地理概况：图区所在的地理位置(经纬度、坐标线)、主要居民点(城镇、乡村所在地)、地形、地貌特征等。

一般地质现象：地层、岩性、产状、断层等。

特殊地质现象：崩塌、滑坡，泥石流、喀斯特、泉及主要蚀变现象。

第一章绪言1. 何谓工程地质学？答：工程地质学是研究与人类工程建筑等活动有关的地质问题的学科2. 何谓工程地质学的主要任务？答：①阐明建筑场地的工程地质条件，并指出其对建筑物有利的和不利的因素。

②论证建筑场地存在的工程地质问题，进行定性和定量评价，给出确切的结论。

③选择地质条件优良的建筑场地，并根据场地的地质条件合理配置各个建筑物。

④根据建筑场地的具体地质条件，提出有关建筑物类型、规模、结构和施工方法的合理化建议，以及保证建筑物正常使用所应注意的地质要求。

⑤研究工程建筑物兴建后对地质环境的影响，预测其发展演化趋势，并提出对地质环境合理利用和保护的建议。

⑥为拟订改善和防治不良地质作用的措施方案提供地质依据。

3. 何谓工程地质学的研究内容？答：①岩土工程性质的研究。

②工程动力地质作用的研究。

③工程地质勘查理论技术方法的研究。

④区域工程地质的研究。

4. 何谓工程地质条件？答：工程地质条件是与工程建筑有关的地质因素的综合。

①岩土的类型及其工程性质。

②地质构造。

③水文地质条件。

④动力地质作用。

⑤地形地貌条件。

⑥天然建筑材料。

5. 何谓工程地质问题？工程地质问题指已有的工程地质条件在工程建筑和运行期间产生的一些新的变化和发展，构成威胁影响工程建筑的安全。

主要的工程地质问题包括①地基稳定性问题。

②斜坡稳定性问题。

③洞室围岩稳定性问题。

④区域稳定性问题。

6. 简述工程地质学与岩土工程的关系。

答：工程地质是岩土工程的基础，岩土工程是工程地质的延伸。

7. 简述工程地质学的发展历史、现状和趋势。

答：17世纪以后开始出现地质环境对建筑影响的文献资料，工程地质学产生了萌芽。

20世纪初工程地质研究已经由欧美国家向发展中国家扩展并稳定发展。

未来工程地质学会与其他学科更加紧密相连，与各相关学科更好地交叉和结合，促进基本理论、分析方法和研究手段等各方面不断更新和前进，进而使工程地质学的内涵不断变化、外延扩展。

8. 简述本课程的学习要求。
