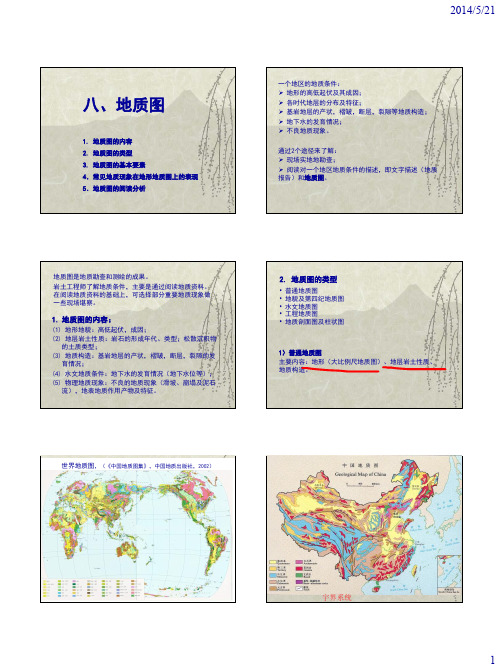

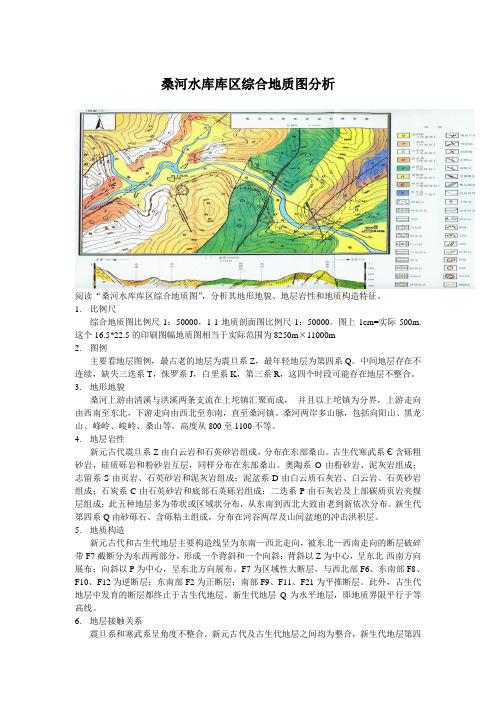

桑河水库库区综合地质图阅读分析

桑河水库库区综合地质图分析阅读“桑河水库库区综合地质图”，分析其地形地貌、地层岩性和地质构造特征。

1.比例尺综合地质图比例尺1：50000，1-1地质剖面图比例尺1：50000。

图上1cm=实际500m.这个16.5*22.5的印刷图幅地质图相当于实际范围为8250m×11000m2.图例主要看地层图例，最古老的地层为震旦系Z，最年轻地层为第四系Q。

中间地层存在不连续，缺失三迭系T，侏罗系J，白垩系K，第三系R，这四个时段可能存在地层不整合。

3.地形地貌桑河上游由清溪与洪溪两条支流在上坨镇汇聚而成，并且以上坨镇为分界，上游走向由西南至东北，下游走向由西北至东南，直至桑河镇。

桑河两岸多山脉，包括向阳山、黑龙山、峰岭、峻岭、桑山等。

高度从800至1100不等。

4.地层岩性新元古代震旦系Z由白云岩和石英砂岩组成，分布在东部桑山。

古生代寒武系Є含砾粗砂岩，硅质砾岩和粉砂岩互层，同样分布在东部桑山。

奥陶系O由粉砂岩、泥灰岩组成；志留系S由页岩、石英砂岩和泥灰岩组成；泥盆系D由白云质石灰岩、白云岩、石英砂岩组成；石炭系C由石英砂岩和底部石英砾岩组成；二迭系P由石灰岩及上部碳质页岩夹煤层组成；此五种地层多为带状或区域状分布，从东南到西北大致由老到新依次分布。

新生代第四系Q由砂砾石、含砾粘土组成，分布在河谷两岸及山间盆地的冲击洪积层。

5.地质构造新元古代和古生代地层主要构造线呈为东南—西北走向，被东北—西南走向的断层破碎带F7截断分为东西两部分，形成一个背斜和一个向斜：背斜以Z为中心，呈东北-西南方向展布；向斜以P为中心，呈东北方向展布。

F7为区域性大断层，与西北部F6、东南部F8、F10、F12为逆断层；东南部F2为正断层；南部F9、F11、F21为平推断层。

此外，古生代地层中发育的断层都终止于古生代地层。

新生代地层Q为水平地层，即地质界限平行于等高线。

6.地层接触关系震旦系和寒武系呈角度不整合。

新元古代及古生代地层之间均为整合，新生代地层第四系Q和古生代地层P、C、D、S之间角度不整合，缺失三迭系T，侏罗系J，白垩系K，第三系R。

桑河水库库区综合地质图阅读分析1.比例尺：1：500002. 图例最古老的地层是震旦纪Z, 最年轻的地层是第四纪Q，中间地层不连续，缺少了整个中生代（M Z）地层，老第三纪（E）和新第三纪（N），所以其中可能存在地层不整合。

3. 地形地貌从图中可以看出，这是一处典型的山谷地形，南北两侧是山丘，桑河在狭长的山沟中顺着地势由西向东流。

图中所示区域内的最高点是东北角的山顶，高程大于１０５０米；最低点是桑河河谷，高程小于５００米。

由此可知该地区内最高点与最低点高差大于１５５０米。

在桑河两岸，地势很平坦。

而两侧的山地也都没有出现十分陡峭的坡度，没有发现有悬崖峭壁的存在。

山脉的延伸方向为南北方向，这与岩层的走向一致。

4.地质构造（1）褶皱在地质图的东侧，有一NNE走向的背斜，震旦系地层Z为中心，两边对称分布寒武系地层E、奥陶系地层O、志留层地层S、泥盆系地层D等，年代从老到新。

在地质图的西部，有一与背斜平行的向斜，以二叠系地层P为中心，第四系地层Q、石炭系地层C、泥盆系地层D等在两侧对称分布，年代从新到老。

两个褶皱均被河流断开，中间沉积了第四纪地层。

（2）断层逆断层：从西北到东南看，依次有F6：石炭纪与泥盆纪之间的断层，倾角为35°；F8（七里村西）：泥盆纪与志留纪之间的断层，倾角为58°；F7：贯穿整个志留纪，北东走向，倾角为35°，造成了断层破碎；F10位于图中右下角志留纪和奥陶纪O地层中，被平推断层F21分隔在两侧，并发生错动，成为了两个断层，倾角为32°；顺断层：仅有一处，F2（图的右下角）：志留纪与奥陶纪间的断层，倾角为80°。

平推断层：F3（峰岭山西侧）：在泥盆纪中间，形成一处山谷，沿NNW方向；F21（右下角）：沿南东方向，穿越奥陶系和寒武系；F11（右下角）：沿正东方向，穿过志留系和奥陶系。

（3）其他在图的左方，河北岸的二叠系地层边缘，以及图中部河北岸志留纪地层边缘，共有三处崩塌现象；在图的中部，河北岸的二叠系地层、志留纪地层边缘，共有两处滑坡现象；在图的左部，河的北岸和南岸，各有一处冲沟现象；在图的左下部，平地凹进黑龙山体的部分，以及清溪右侧，各形成一处洪积扇。

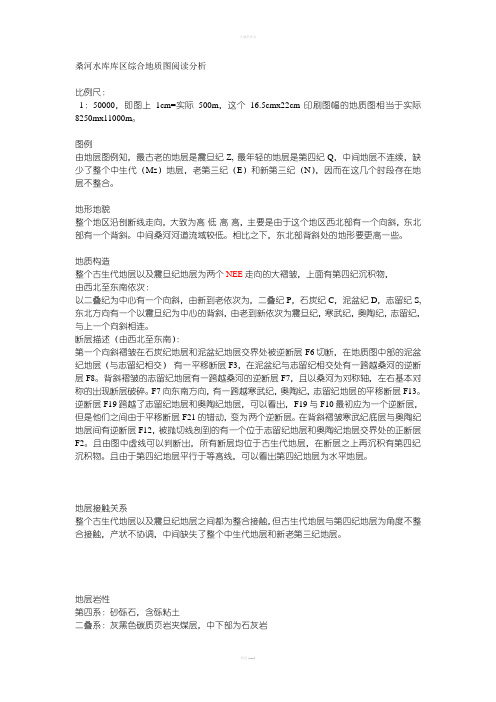

桑河水库库区综合地质图阅读分析比例尺：1：50000，即图上1cm=实际500m，这个16.5cmx22cm印刷图幅的地质图相当于实际8250mx11000m。

图例由地层图例知，最古老的地层是震旦纪Z, 最年轻的地层是第四纪Q，中间地层不连续，缺少了整个中生代（M Z）地层，老第三纪（E）和新第三纪（N），因而在这几个时段存在地层不整合。

地形地貌整个地区沿剖断线走向，大致为高-低-高-高，主要是由于这个地区西北部有一个向斜，东北部有一个背斜。

中间桑河河道流域较低。

相比之下，东北部背斜处的地形要更高一些。

地质构造整个古生代地层以及震旦纪地层为两个NEE走向的大褶皱，上面有第四纪沉积物，由西北至东南依次：以二叠纪为中心有一个向斜，由新到老依次为，二叠纪P，石炭纪C，泥盆纪D，志留纪S,东北方向有一个以震旦纪为中心的背斜，由老到新依次为震旦纪，寒武纪，奥陶纪，志留纪，与上一个向斜相连。

断层描述（由西北至东南）：第一个向斜褶皱在石炭纪地层和泥盆纪地层交界处被逆断层F6切断，在地质图中部的泥盆纪地层（与志留纪相交）有一平移断层F3，在泥盆纪与志留纪相交处有一跨越桑河的逆断层F8。

背斜褶皱的志留纪地层有一跨越桑河的逆断层F7，且以桑河为对称轴，左右基本对称的出现断层破碎。

F7向东南方向，有一跨越寒武纪，奥陶纪，志留纪地层的平移断层F13。

逆断层F19跨越了志留纪地层和奥陶纪地层，可以看出，F19与F10最初应为一个逆断层，但是他们之间由于平移断层F21的错动，变为两个逆断层。

在背斜褶皱寒武纪底层与奥陶纪地层间有逆断层F12，被抛切线剖到的有一个位于志留纪地层和奥陶纪地层交界处的正断层F2。

且由图中虚线可以判断出，所有断层均位于古生代地层，在断层之上再沉积有第四纪沉积物。

且由于第四纪地层平行于等高线，可以看出第四纪地层为水平地层。

地层接触关系整个古生代地层以及震旦纪地层之间都为整合接触，但古生代地层与第四纪地层为角度不整合接触，产状不协调，中间缺失了整个中生代地层和新老第三纪地层。

桑河水库库区地质图阅读分析地形地貌图区内的地形基本呈现中间低，两侧高的形态。

两侧由于西北部的一个向斜和东北部的一个背斜形成了较高的山，中间由于河流的冲刷作用所以地势较低。

沿河两岸的山脚有一些滑坡和崩塌现象，而且集中出现在二叠系以及志留系地层中。

地层岩性古生代地层震旦系Z为条带状白云岩、石英砂岩；寒武系为含砾粗砂岩、硅质砾岩和粉砂岩互层；奥陶系O为粉砂岩、泥灰岩；志留系S为页岩、细砂岩、泥灰岩。

泥盆系D上部为白云质石灰岩、白云岩，中下部为石英砂岩；石炭系C为石英砂岩。

图区上主要地层均为古生代地层，分布在河流两侧。

条带状分布，整体走向为NEN方向。

图区上的每一地层有明显对称重复，所以可以判断为褶皱，而且由地层新老可以判断图区西北部为一向斜，东北部为一背斜。

古生代地层中有较多北东走向的断层。

中生代地层二叠系P为灰黑色碳质页岩夹煤层，中下部为石灰岩；新生代第四系地层Q 为砂砾石，含砾粘土。

中生代地层主要分布在图区的西北部，新生代地层主要沿着河流流经的区域分布。

地质构造古生代地层为NEN走向的褶皱，西北部是一以震旦系Z为中心的背斜，地层由新到老依次为震旦系、寒武系、奥陶系、志留系。

古生代及震旦系地层中断层较多，北东方向的较大的断层由西北向东南依次为：分隔泥盆系和志留系的逆断层F8，该断层穿过桑河。

贯穿图区内整个志留系地层的逆断层F7，而且断层在海拔700m高度以下的部分出现了断层破碎的情况。

分隔寒武系与奥陶系的逆断层F12，该断层止于水平断层F21处。

以及穿过桑河，分隔奥陶系和志留系的正断层F2。

在图区的东南角还发育有一些断层，沿南东方向，穿越奥陶系和寒武系的平推断层F21，沿正东方向穿过志留系和奥陶系的平推断层F11，这两个断层均穿过了桑河。

以及沿北东方向，穿过志留系和奥陶系的逆断层F19，和位于奥陶系内的逆断层F19。

而且由观察易知，这两个断层原本应为同一断层，但由于平推断层F21的作用而发生相对的错动，从而成为两个断层。

桑河水库库区综合地质图阅读分析1.比例尺：1：500002. 图例最古老的地层是震旦纪Z, 最年轻的地层是第四纪Q，中间地层不连续，缺少了整个中生代（M Z）地层，老第三纪（E）和新第三纪（N），所以其中可能存在地层不整合。

3. 地形地貌从图中可以看出，这是一处典型的山谷地形，南北两侧是山丘，桑河在狭长的山沟中顺着地势由西向东流。

图中所示区域内的最高点是东北角的山顶，高程大于１０５０米；最低点是桑河河谷，高程小于５００米。

由此可知该地区内最高点与最低点高差大于１５５０米。

在桑河两岸，地势很平坦。

而两侧的山地也都没有出现十分陡峭的坡度，没有发现有悬崖峭壁的存在。

山脉的延伸方向为南北方向，这与岩层的走向一致。

4.地质构造（1）褶皱在地质图的东侧，有一NNE走向的背斜，震旦系地层Z为中心，两边对称分布寒武系地层E、奥陶系地层O、志留层地层S、泥盆系地层D等，年代从老到新。

在地质图的西部，有一与背斜平行的向斜，以二叠系地层P为中心，第四系地层Q、石炭系地层C、泥盆系地层D等在两侧对称分布，年代从新到老。

两个褶皱均被河流断开，中间沉积了第四纪地层。

（2）断层逆断层：从西北到东南看，依次有F6：石炭纪与泥盆纪之间的断层，倾角为35°；F8（七里村西）：泥盆纪与志留纪之间的断层，倾角为58°；F7：贯穿整个志留纪，北东走向，倾角为35°，造成了断层破碎；F10位于图中右下角志留纪和奥陶纪O地层中，被平推断层F21分隔在两侧，并发生错动，成为了两个断层，倾角为32°；顺断层：仅有一处，F2（图的右下角）：志留纪与奥陶纪间的断层，倾角为80°。

平推断层：F3（峰岭山西侧）：在泥盆纪中间，形成一处山谷，沿NNW方向；F21（右下角）：沿南东方向，穿越奥陶系和寒武系；F11（右下角）：沿正东方向，穿过志留系和奥陶系。

（3）其他在图的左方，河北岸的二叠系地层边缘，以及图中部河北岸志留纪地层边缘，共有三处崩塌现象；在图的中部，河北岸的二叠系地层、志留纪地层边缘，共有两处滑坡现象；在图的左部，河的北岸和南岸，各有一处冲沟现象；在图的左下部，平地凹进黑龙山体的部分，以及清溪右侧，各形成一处洪积扇。
