地质图的阅读

阅读地质图的一般方法和步骤地质图是将沉积岩层、火成岩体、地质构造等各种地质体和地质现象，用一定图例表示在某种比例尺地形图上的一种图件。

地质图分为剖面地质图和平面地质图，在阅读时要分清是平面图还是剖面图，然后再根据以下步骤进行阅读分析：1．看图例、比例尺，通过图例可以了解图示地区出露哪些岩层及其新老关系。

看图例可以知道缩小的程度。

2．掌握岩层的新老关系分析图内的地质构造特征（1）若地层呈水平状态，并且从下到上依次由老到新连续排列，说明在相应地质年代里，地壳稳定，地理环境没有发生明显变化。

（如下图）（2）若地层出现倾斜甚至颠倒，说明地层形成后，因地壳水平运动使岩层发生褶皱，地层颠倒是因为地壳运动剧烈，岩层发生强烈褶皱所致。

（如下图）（3）若地层出现缺失，形成原因可能有：一是在缺失地层所代表的年代，发生了地壳隆起，使当地地势抬高，终止了沉积过程；二是当时开始有沉积作用，地壳隆起后，原沉积物被剥蚀完毕；三是当时、当地气候变化，没有了沉积物来源。

（如下图）（4）若侵蚀面上覆有新的岩层，说明是由该地地壳下沉或相邻地区上升形成的。

（如下图）（5）若地层中有侵入岩（或喷出岩）存在，说明周围岩层形成之后又发生了岩浆活动，岩浆活动晚于周围岩层的形成时代。

（如下图）3．分析图内的地形特征，有的地质平面图往往绘有等高线，可以据此分析山脉的延伸方向、分水岭所在、最高点、最低点、相对高差等。

若不带等高线，可以根据水系的分布来分析地形特点，一般河流总是从地势高处流向地势低处，根据河流流向可判断出地势的高低起伏状态。

例1：读某地地质剖面示意图，完成下列（1）~（3）题。

（1）依图示信息可推断，岩石的形成距今时间最短的应是a．a b．bc．f d.g（2）在图示岩层中最不可能发现生物化石的是a．a、b b．b、cc.c、d d．f、g（3）形成时间晚于x断层形成的岩石可能是a．a、f b．b、cc.c、d d．f、g【解析及参考答案】（1）读图发现该图为一地质剖面图。

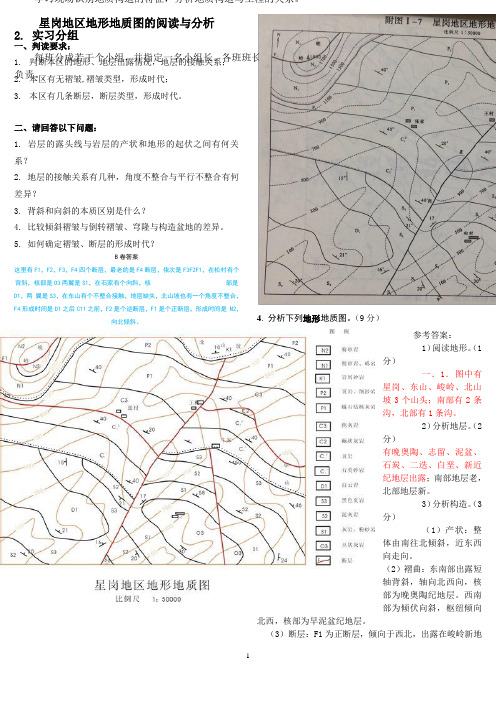

星岗地区地形地质图的阅读与分析 一、判读要求：1. 判断本区的地形、地层出露情况，地层的接触关系；2. 本区有无褶皱,褶皱类型，形成时代；3. 本区有几条断层，断层类型，形成时代。

学习现场识别地质构造的特征，分析地质构造与工程的关系。

2. 实习分组每班分成若干个小组，并指定一名小组长。

各班班长、学习委员为各班之总负责。

二、请回答以下问题：1. 岩层的露头线与岩层的产状和地形的起伏之间有何关系？2. 地层的接触关系有几种，角度不整合与平行不整合有何差异？3. 背斜和向斜的本质区别是什么？4. 比较倾斜褶皱与倒转褶皱、穹隆与构造盆地的差异。

5. 如何确定褶皱、断层的形成时代？B 卷答案这里有F1，F2，F3，F4四个断层，最老的是F4断层，依次是F3F2F1，在松村有个背斜，核部是O3两翼是S1，在石家有个向斜，核 部是D1，两 翼是S3，在东山有个不整合接触，地层缺失，北山坡也有一个角度不整合，F4形成时间是D1之后C11之前，F2是个逆断层，F1是个正断层，形成时间是 N2，向北倾斜。

4. 分析下列地形地质图。

（9分） 参考答案：1）阅读地形。

（1分）一．1．图中有星岗、东山、峻岭、北山坡3个山头；南部有2条沟，北部有1条沟。

2）分析地层。

（2分）有晚奥陶、志留、泥盆、石炭、二迭、白垩、新近纪地层出露；南部地层老，北部地层新。

3）分析构造。

（3分）（1）产状：整体由南往北倾斜，近东西向走向。

（2）褶曲：东南部出露短轴背斜，轴向北西向，核部为晚奥陶纪地层。

西南部为倾伏向斜，枢纽倾向北西，核部为早泥盆纪地层。

（3）断层：F1为正断层，倾向于西北，出露在峻岭新地中，对本区构造影响几乎为零F2为倾向逆断层，倾向于南东，出在本区中部，切割了所有老地层，对本区构造影响最大；F3为走逆断层，倾向于北东，出露在本区中部，造成中石炭纪地层缺失，本区构造影响较大；F4为右型平移断层，走向近南北，出露在本东南部，仅切割了短轴背斜。

地勘人必备：阅读地质图基本功！地质图•地形•水系•岩性-地层-时代•地质构造（褶皱、断层）•地质发展史•其它信息岩层产状（一）产状要素产状要素特征：•走向----两个方向；•倾向----一个方向，与走向垂直，有一个倾向可以求两个走向，反之不行；•倾角---岩层面与水平面的二面角，与走向，倾向无关。

（二）产状要素的测量、记录和图示产状要素的测量：地质罗盘仪产状要素的记录：（1）象限角法：以走向、倾角、倾向的顺序记录N45E∠30°SE,表示走向N45°E,倾角30°,倾向SE 。

（2）方位角法：以倾向、倾角的顺序记录，如135° ∠ 30,表示倾向距正北方向135°,倾角30°。

产状要素的图示正常岩层倒转岩层倾斜岩层地质界线与地形等高线的位置关系当岩层倾向与地面坡向相反时岩层的倾角小于地面坡角时与地面坡向一致岩层倾向与地面坡向一致，岩层倾角大于地面坡角时地质界线在平面上的投影岩层直立时水平岩层的特征褶皱构造一、褶曲构造背斜：核部地层时代老，两翼地层时代新。

正常情况下，两翼地层相背倾斜。

向斜：核部地层时代新，两翼地层时代老。

正常情况下，两翼地层相向倾斜。

褶皱要素二、褶曲分类1.按褶曲横剖面形态分类•直立褶曲•倾斜褶曲•倒转褶曲•平卧褶曲2 .按褶曲纵剖面形态分类水平褶曲•倾伏褶曲•横剖面(直倾倒平)、枢纽产状(水平倾伏)枢纽一、褶曲的岩层分布判别地层对称重复：如果地层核部老，两翼新，则为背斜，如核部地层新，两翼老，则为向斜。

地层对称重复(定性)—形态(背、向斜，定形)—产状(具体分类)。

背斜和向斜二、断层（一）断层要素•断层面；•断层线；•断盘：上盘，下盘；上升盘，下降盘；•断距。

断层的几何要素和位移（二）断层常见分类1. 按断层上、下两盘相对运动方向分类：正断层：上盘相对向下滑动，下盘相对向上滑动逆断层：上盘相对向上滑动，下盘相对向下滑动2. 按断层面产状与岩层产状的关系分类：走向断层、斜向断层、倾向断层；3. 按断层面走向与褶曲轴走向的关系分类：纵断层、横断层、斜断层；4. 按断层力学性质分类：压性断层、张性断层、扭性断层。

一、地质图的概念及图式规格地质图是一种将出露在地表的地质构造现象按比例投影到平面图，通常带有地形等高线的地形图上，并用规定的符号、色谱、花纹予以表示的图件。

地质图的编制，首先必须是通过野外现场观察，对区内地层、岩石、岩浆活动、变质作用和构造变动等情况进行综合调查研究。

再以规定的线条把各种地质界线，包括地层界线、岩体界线、断层线、不整合界线等勾划出来，把岩层和断层等的产状标记上去，对各时代地层和各类型岩浆岩涂以各种统一规定的颜色，对各种岩相(岩浆岩、变质岩)和蚀变、矿化现象加以各种规定的符号、花纹。

地质图不仅反映野外各种地表地质现象，还将区内地层、岩石、构造和矿产等方面形成、发展的一定时间、空间规律反映出来，包括能反映地下一定深度的地质构造。

因此，地质图是帮助我们认识自然、改造自然的一种重要而最基本的地质资料。

一幅地质图应有图名、比例尺、图例、测制单位和测制日期。

图名表明图幅所在地区和类型。

如《嵩山地区地质图》。

比例尺包括数字比例尺与线条比例尺，数字比例尺用分数表示图上长度与实地长度的比例，如1：1000表示图上1cm相当实地1000cm即10m)。

分子规定用1，因此，分母愈大，表明图缩得愈厉害。

线条比例尺是在图上绘一直线如尺状，在该直线上截取若干段、每段标出所代的实地长度米或公里。

比例尺一般放在图名下或图框下方正中位置。

图例表示地质现象的各种色谱。

花纹和符号的说明，通常放在图的右方或下方。

地质图例的安排以上到下由新到老，如横排则一般由左向右从新到老。

确定时代的喷出岩、变质岩可按其时代排列在地层图例相应的位置上。

岩浆岩体图例放在地层图例之后，按由新到老排列，或按酸性到基性的顺序排列。

构造图例，如地质界线、断层、岩层产状等排在最后，断层应区分是实测的还是推断的。

地形图的图例一般不列于地质图图例中。

2、阅读地质图的方法和步骤首先是读框外的内容：包括阅读图名、比例尺、图例和地层柱状图。

通过这一步，我们就可以了解图幅区的地理位置、范围大小和制图精度。

把各种岩层和地质构造按照一定的比例投影在平面上，并用规定的颜色和符号来表示的图件，就是地质图。

从地质图上可以全面了解一个地区的地层顺序及时代、岩性特征、地质构造（褶皱、断层等）、矿产分布、区域地质特征等内容。

因此地质图是指导生产实践，进行区域地质、地理、自然环境研究的重要资料。

一般所说的地质图是指平面图，但也往往制成地质剖面图（实测或从平面图上按指定方向绘制），以便更清楚地反映地下地质情况。

根据生产或研究的需要，还可以制成专题的地质图，如水文地质图、工程地质图、第四纪地质图、岩相-古地理图、矿产分布图、构造纲要图、大地构造图等。

一、不同岩层产状在地质图上的表现岩层的产状包括三种情况，水平的、倾斜的、直立的；地形也有不同情况，平坦的、起伏的、沟谷纵横的。

由于岩层产状不同、地形起伏不同，岩层在地面或反映在地质图上的形状也不一样。

（一）水平岩层1.如果地形平坦，又未经河流切割，在地面上只能看见最新的岩层的顶面，表现在地质图上只有一种岩层。

如华北平原，在地面上只能看见松散沉积物的最上面的一层。

2.如果平坦地面经过河流下切，或者地面起伏很大，可以看到下面较老的岩层，其在地质图上的特点是：1）岩层界线与等高线平行或重合；（2）同一岩层在不同地点的出露标高相同；（3）岩层的厚度等于顶面和底面的高度差。

（二）直立岩层除岩层走向有变化外，岩层界线在地质图上按岩层走向呈直线延伸，不受地形任何影响。

（三）倾斜岩层1.如果地形平坦，在地质图上岩层界线按其走向呈直线延伸。

2.如果地形有较大起伏（比方有山有谷），在地质图上岩层界线与等高线斜交，在沟谷和山脊处常常形成“V”字形弯曲，称“V”字形法则。

其弯曲程度与岩层倾角的大小和地形坡度的大小有关，即岩层倾角越小，V字形越紧闭；倾角越大，V字形越开阔。

地形起伏越大，弯曲形状越复杂；地形越平坦，弯曲度越小，甚至近于直线。

倾斜岩层的露头形状与地形起伏的关系如下：1）岩层倾向与沟谷坡向相反，V字形尖端指向上游，但V字形弯曲度大于等高线的弯曲度；（2）岩层倾向与沟谷坡向相同，而岩层倾角大于沟谷坡度，V字形尖端指向下游；（3）岩层倾向与沟谷坡向相同，而岩层倾角与沟谷坡度一致，在沟谷两侧岩层露头互相平行；（4）岩层倾向与沟谷坡向相同，而岩层倾角小于沟谷坡度，V字形尖端指向上游，但V字形弯曲度小于等高线的弯曲度。

感谢下载地质图一、地质图的种类与基本内容用规定的符号、线条、色彩来反映一个地区地质条件与地质历史发展的图件,叫地质图。

它就是依据野外探明与收集的各种地质勘测资料,按一定比例投影在地形底图上编制而成的,就是地质勘察工作的主要成果之一。

(一)地质图的种类1、普通地质图以一定比例尺的地形图为底图,反映一个地区的地形、地层岩性、地质构造、地壳运动及地质发展历史的基本图件,称为普通地质图,简称地质图。

在一张普通地质图上,除了地质平面图(主图)外,一般还有一个或两个地质剖面图与综合地层柱状图,普通地质图就是编制其它专门性地质图的基本图件。

按工作的详细程度与工作阶段不同,地质图可分为大比例尺的(＞1:25000)、中比例尺的〔1:5000～1:10万〕、小比例尺的(1:20万～1:100万)。

在工程建设中,一般就是大比例尺的地质图。

缺地质图2、地貌及第四纪地质图以一定比例尺地地形图为底图,主要反映一个地区的第四纪沉积层的成因类型、岩性及其形成时代、地貌单元的类型与形态特征的一种专门性地质图,称为地貌及第四纪地质图。

3、水文地质图以一定比例尺地地形图为底图,反映一个地区总的水文地质条件或某一个水文地质条件及地下水的形成、分布规律的地质图件,称为水文地质图。

水文地质图4、工程地质图工程地质图就是各种工程建筑物专用的地质图,如房屋建筑工程地质图、水库坝址工程地质图、铁路工程地质图等。

工程地质图一般就是以普通地质图为基础,只就是增添了各种与工程有关的工程地质内容。

如在地下洞室纵断面工程地质图上,要表示出围岩的类别、地下水量、影响地下洞室稳定性的各种地质因素等。

(二)地质图的基本内容1、平面地质图平面地质图又称为主图,就是地质图的主体部分,主要包括:地理概况:图区所在的地理位置(经纬度、坐标线)、主要居民点(城镇、乡村所在地)、地形、地貌特征等。

一般地质现象:地层、岩性、产状、断层等。

特殊地质现象:崩塌、滑坡,泥石流、喀斯特、泉及主要蚀变现象。

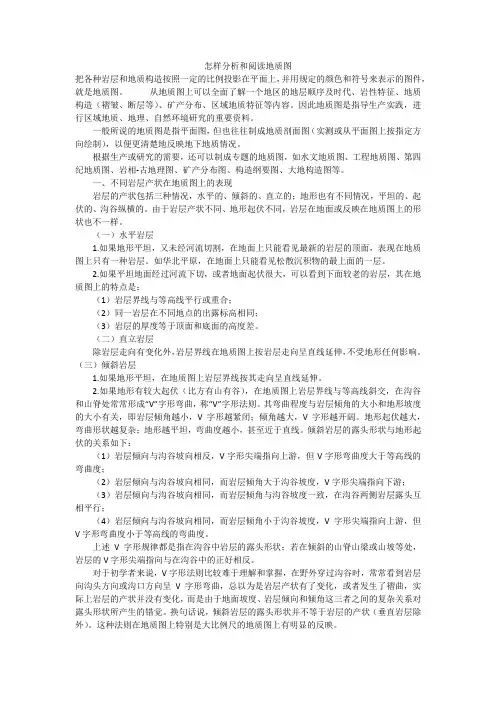

怎样分析和阅读地质图把各种岩层和地质构造按照一定的比例投影在平面上，并用规定的颜色和符号来表示的图件，就是地质图。

从地质图上可以全面了解一个地区的地层顺序及时代、岩性特征、地质构造（褶皱、断层等）、矿产分布、区域地质特征等内容。

因此地质图是指导生产实践，进行区域地质、地理、自然环境研究的重要资料。

一般所说的地质图是指平面图，但也往往制成地质剖面图（实测或从平面图上按指定方向绘制），以便更清楚地反映地下地质情况。

根据生产或研究的需要，还可以制成专题的地质图，如水文地质图、工程地质图、第四纪地质图、岩相-古地理图、矿产分布图、构造纲要图、大地构造图等。

一、不同岩层产状在地质图上的表现岩层的产状包括三种情况，水平的、倾斜的、直立的；地形也有不同情况，平坦的、起伏的、沟谷纵横的。

由于岩层产状不同、地形起伏不同，岩层在地面或反映在地质图上的形状也不一样。

（一）水平岩层1.如果地形平坦，又未经河流切割，在地面上只能看见最新的岩层的顶面，表现在地质图上只有一种岩层。

如华北平原，在地面上只能看见松散沉积物的最上面的一层。

2.如果平坦地面经过河流下切，或者地面起伏很大，可以看到下面较老的岩层，其在地质图上的特点是：（1）岩层界线与等高线平行或重合；（2）同一岩层在不同地点的出露标高相同；（3）岩层的厚度等于顶面和底面的高度差。

（二）直立岩层除岩层走向有变化外，岩层界线在地质图上按岩层走向呈直线延伸，不受地形任何影响。

（三）倾斜岩层1.如果地形平坦，在地质图上岩层界线按其走向呈直线延伸。

2.如果地形有较大起伏（比方有山有谷），在地质图上岩层界线与等高线斜交，在沟谷和山脊处常常形成“V”字形弯曲，称“V”字形法则。

其弯曲程度与岩层倾角的大小和地形坡度的大小有关，即岩层倾角越小，V字形越紧闭；倾角越大，V字形越开阔。

地形起伏越大，弯曲形状越复杂；地形越平坦，弯曲度越小，甚至近于直线。

倾斜岩层的露头形状与地形起伏的关系如下：（1）岩层倾向与沟谷坡向相反，V字形尖端指向上游，但V字形弯曲度大于等高线的弯曲度；（2）岩层倾向与沟谷坡向相同，而岩层倾角大于沟谷坡度，V字形尖端指向下游；（3）岩层倾向与沟谷坡向相同，而岩层倾角与沟谷坡度一致，在沟谷两侧岩层露头互相平行；（4）岩层倾向与沟谷坡向相同，而岩层倾角小于沟谷坡度，V字形尖端指向上游，但V字形弯曲度小于等高线的弯曲度。

感谢下载地质图一、地质图的种类和基本内容用规定的符号、线条、色彩来反映一个地区地质条件和地质历史发展的图件，叫地质图。

它是依据野外探明和收集的各种地质勘测资料，按一定比例投影在地形底图上编制而成的，是地质勘察工作的主要成果之一。

（一）地质图的种类1、普通地质图以一定比例尺的地形图为底图，反映一个地区的地形、地层岩性、地质构造、地壳运动及地质发展历史的基本图件，称为普通地质图，简称地质图。

在一张普通地质图上，除了地质平面图(主图)外，一般还有一个或两个地质剖面图和综合地层柱状图，普通地质图是编制其它专门性地质图的基本图件。

按工作的详细程度和工作阶段不同，地质图可分为大比例尺的(＞1：25000)、中比例尺的〔1：5000～1：10万〕、小比例尺的（1：20万～1：100万)。

在工程建设中，一般是大比例尺的地质图。

缺地质图2、地貌及第四纪地质图以一定比例尺地地形图为底图，主要反映一个地区的第四纪沉积层的成因类型、岩性及其形成时代、地貌单元的类型和形态特征的一种专门性地质图，称为地貌及第四纪地质图。

3、水文地质图以一定比例尺地地形图为底图，反映一个地区总的水文地质条件或某一个水文地质条件及地下水的形成、分布规律的地质图件，称为水文地质图。

水文地质图4、工程地质图工程地质图是各种工程建筑物专用的地质图，如房屋建筑工程地质图、水库坝址工程地质图、铁路工程地质图等。

工程地质图一般是以普通地质图为基础，只是增添了各种与工程有关的工程地质内容。

如在地下洞室纵断面工程地质图上，要表示出围岩的类别、地下水量、影响地下洞室稳定性的各种地质因素等。

（二）地质图的基本内容1、平面地质图平面地质图又称为主图，是地质图的主体部分，主要包括：地理概况：图区所在的地理位置(经纬度、坐标线)、主要居民点(城镇、乡村所在地)、地形、地貌特征等。

一般地质现象：地层、岩性、产状、断层等。

特殊地质现象：崩塌、滑坡，泥石流、喀斯特、泉及主要蚀变现象。
