断路器保护有这些知识

断路器及隔离开关培训随着电力设备的不断发展和更新换代，断路器和隔离开关作为电力系统中的重要部件，它们的性能和可靠性直接影响到电力系统的安全运行。

因此，对断路器及隔离开关的培训是非常重要的。

本文将围绕断路器及隔离开关的基本原理、类型、工作原理、操作规程以及维护保养等方面展开培训。

第一部分：断路器基础知识1. 定义：断路器是电气设备中的一种用以实现电气设备开路、短路和过载保护的开关。

2. 构成：断路器主要由断路器本体、操作机构和触发器等部件组成。

3. 工作原理：断路器在电路中的作用是在电路超载或短路时迅速切除故障电流。

4. 类型：常见的断路器主要分为空气断路器、真空断路器和SF6 断路器等。

第二部分：隔离开关基础知识1. 定义：隔离开关是一种用来隔离和切断电气设备的电气开关。

2. 构成：隔离开关主要由隔离刀片、隔离机构和接地开关等部件组成。

3. 工作原理：隔离开关在电气设备维护、检修和分段操作时，能够隔离和切断电气设备与电源之间的电气连接。

4. 类型：根据用途不同，隔离开关主要分为高压隔离开关和负荷隔离开关两种。

第三部分：断路器及隔离开关的操作规程1. 断路器操作规程：包括手动操作、远程操作和自动操作等，操作人员需了解各种操作方式的步骤和注意事项。

2. 隔离开关操作规程：主要包括隔离开关的手动操作和远程操作，操作人员需按照标准操作规程执行操作。

3. 操作安全：操作人员在进行断路器和隔离开关操作时，应严格遵守电气安全操作规程，确保自身和设备的安全。

第四部分：断路器及隔离开关的维护保养1. 定期检查：定期对断路器和隔离开关进行检查和试验，发现异常情况及时处理。

2. 维护保养：对断路器和隔离开关的各部件进行润滑、清洁和检修，确保设备的正常运行。

3. 故障处理：对于断路器和隔离开关出现的故障，需进行及时的处理，保证设备的正常使用。

结语断路器及隔离开关作为电力系统中的重要设备，其性能和可靠性直接关系到电力系统的安全运行。

断路器保护有这些知识断路器保护主要包括：断路器失灵保护、自动重合闸、充电保护、死区保护、三相不一致保护和瞬时跟跳.本文主要讨论3/2接线方式下的断路器保护.一、断路器保护装置的配置一般在双母线、单母线接线方式中,输电线路保护要发跳闸命令时只跳线路本端的一个断路器,重合闸自然也只重合这一个断路器,所以重合闸按保护配置是合理的.在3/2接线方式中把失灵保护、自动重合闸、三相不一致保护、死区保护和充电保护做在一个装置内,这个装置即称为断路器保护.二、断路器失灵保护断路器失灵保护是指故障电气设备的继电保护动作发出跳闸命令而断路器拒动时,利用故障设备的保护动作信息与拒动断路器的电流信息构成对断路器失灵的判别,能够以较短的时限切除同一厂站内其他有关的断路器,使停电范围限制在最小,从而保证整个电网的稳定运行,避免造成发电机、变压器等故障元件的严重烧损和电网的崩溃瓦解事故.一般在220kV及以上断路器上配置断路器失灵保护功能,部分重要的110kV 断路器也会配置失灵功能.以下详细分析：3/2接线方式下的断路器失灵保护.如图1所示,在3/2接线方式下,如果在线路2发生短路,线路保护跳开5021和5022断路器.假如5021断路器失灵,为了短路点的熄弧,5021断路器的失灵保护应将500kVⅠ母上所有的断路器图中5011、5031断路器都跳开.图1 500kV变电站3/2接线方式简图如果在500kVⅠ母上发生短路,母线保护动作跳母线上所有断路器.假如5021断路器失灵,5021断路器的失灵保护应将5022断路器跳开,并发远方跳闸命令跳线路2对侧的断路器.如连接元件是变压器,则跳开变压器各侧断路器所以边断路器的失灵保护动作后应该跳开边断路器所在母线上的所有断路器和中断路器并启动远方跳闸功能跳与边断路器相连的线路对侧断路器或跳变压器各侧断路器.如果在线路2上发生短路,线路保护跳5011和5021两个断路器.假如5022断路器失灵,5022断路器的失灵保护应将5023断路器跳开,并发远方跳闸命令跳2号主变各侧断路器,这样短路点才能熄弧.所以中断路器的失灵保护动作后应该跳开它两侧的两个边断路器,并启动远方跳闸功能跳与中断路器相连的线路对侧断路器或跳变压器各侧断路器.图2 失灵保护动作原理图如果上述失灵保护不起动远方跳闸功能,则利用线路的后备保护虽然可以切除对侧断路器,但将加长故障切除时间.而且中断路器失灵保护基本上都具有失灵动作起动远方跳闸功能.双母线接线方式下的断路器失灵动作过程就不再赘述,要比3/2接线方式简单点.三、关于自动重合闸1、自动重合闸顺序的要求在图1中,如果线路2发生短路,线路2的保护动作跳开5021和5022断路器,重合闸自然也要合这两个断路器.考虑有可能重合于永久性故障线路上,为减少冲击,这两个断路器不应该同时重合.所以存在一个先重合哪一个的顺序问题.究竟是先合边断路器还是中间断路器呢如果先合中间断路器5022,而又是重合于永久性故障上,线路保护再去跳5022断路器.万一此时5022断路器失灵,5022中间断路器的失灵保护再将5023断路器跳开,并发远跳跳开2号主变各侧断路器如果线路则跳对侧断路器,这将影响连接元件2号主变或线路的工作,所以不能先重合中间断路器.如果先合边断路器5021,也重合于永久性故障上,线路保护再去跳5021断路器.万一此时5021断路器失灵,5021断路器失灵保护跳开Ⅰ母上所有边断路器,并发送远跳跳开线路2的对侧的断路器,线路2的连接元件或其他元件工作不受影响.所以,当线路保护跳开两个断路器后,应先合边断路器,等边断路器重合成功后,再合中断路器,此时中断路器肯定合于完好线路.如果边断路器重合不成功,合于故障线路,保护再次将边断路器跳开,此时中断路器就不再重合.2、重合闸的启动及方式整定重合闸有两种方式启动：位置不对应启动和外部跳闸启动.外部跳闸启动指的是线路保护动作发跳闸命令同时启动重合闸.o 位置不对应启动分为：单相偷跳启动和三相偷跳启动.o 保护跳闸启动分为：单相跳闸启动和三相跳闸启动.关于重合闸的整定方式,可根据需要选用：单相重合闸、三相重合闸、综合重合闸和重合闸停用四种方式中的一种.既可用屏上的切换开关也可用定值单中的控制字来选择重合闸方式.3、重合闸检查方式重合闸检查方式：当线路三相跳闸需要三相重合时可采用下面三种方法.§检同期方式：线路,同期电压都大于40V,再满足线路电压和同期电压中的同名相电压的相位差在定值整定的范围内.§检无压方式：检查线路或同期电压小于30V,同时相应的TV没有断线.§无检定方式：不作任何检查,时间到了就发合闸命令.4、关于先合和后合重合闸先合断路器合于故障,后合断路器不再合闸.在3/2接线方式下对于边断路器和中断路器的重合闸存在先合和后合的问题.我们在前面谈到失灵问题时,已经提到过.下面作简要说明：先合重合闸可经较短延时发出一次合闸脉冲.在先合重合闸启动时,输出的开关量接点作为后合重合闸的“闭锁先合”的开关量输入.当后合重合闸接收到“闭锁先合”输入接点闭合的信息后,它的重合闸将经较长延时发合闸脉冲.后合重合闸只有在“闭锁先合”开入量有输入时才真正以较长延时发合闸脉冲.图3 先合重合闸和后合重合闸配合图先合重合闸：“投先合”——软压板、硬压板短延时重合闸整定时间,约后合重合闸：“闭锁先合”开入“后合固定”控制字长延时重合闸整定时间后合重合延时,约四、充电保护当用本装置所在的断路器对母线等元件充电而合于故障元件上时,有充电保护作为此种情况下的保护.充电保护由按相构成的两段两时限相过流和一段零序过流组成,电流取自本断路器的TA.当充电保护投入时,相应段的相电流元件动作经相应整定延时后充电保护动作出口跳本断路器.充电保护动作后,起动失灵保护,再经失灵保护延时出口跳其他断路器.此外,失灵保护、死区保护、不一致保护、充电保护动作均闭锁重合闸.充电保护仅在线路变压器充电时投入,充电正常后立即退出.五、死区保护死区产生原因：在断路器和电流互感器之间发生短路时,很多情况下保护动作后故障并不能切除.死区的简单说明：如下K1处故障,在I母母线保护区内,但I母保护动作跳开含1DL所有I母断路器后,故障点仍在系统中,此类故障即为死区故障.死区配置的意义：考虑到站内发生的此类死区故障,电流一般较大,对系统影响也较大,虽可靠失灵来切除,但失灵保护动作一般要经较长的延时,所以专设了比失灵保护动作快的死区保护.图4 死区原因示意图死区保护的投入：在失灵保护投入的基础上,死区保护控制字也投入死区保护功能才起作用.死区保护的动作：三相跳闸信号例如：发变三跳、线路三跳、或A、B、C 三个分相跳闸同时动作＋三相跳位TWJ信号＋死区电流动作,经死区延时起动死区保护.死区保护的出口：和断路器失灵保护的出口一致,即边断路器的失灵出口跳哪些断路器,则边断路器死区出口就跳哪些断路器.这就是死区保护依附于失灵保护压板的原因,死区保护也可理解为一种另类的判据不同,延时不同失灵保护.六、三相不一致保护三相不一致的由来：分相操作的断路器,由于设备质量和操作等原因,运行中可能出现三相断路器动作不一致最终导致只有一相或者两相跳开,处于非全相的异常状态.三相不一致的危害：当系统处于非全相运行状态时,系统中出现的负序、零序等分量对电气设备产生一定危害,同时也影响系统保护装置的正确动作,所以电力系统不允许长时间地非全相运行.在线路重合不成功,则系统进入非全相运行时将无其它保护可以消除这种故障,所以在分相操作的断路器安装有非全相保护三相不一致保护,当系统出现非全相达到一定时间就跳开其他相.三相不一致的实现：消除三相不一致的异常状态的保护功能,在高压或超高压等级系统中,一般都放入断路器本体中实现,但是也有放入断路器保护中实现的或者线路保护中.不一致保护在断路器本体中,国网十八项反措要求：220kV及以上电压等级的断路器均应配置断路器本体三相位置不一致保护.既在断路器单相跳开后,如果重合闸动作,断路器由于压力、机械、二次回路等原因,没有重合成功,必须在内跳开三相,并且不再重合,以保证系统的安全.图5 三相不一致保护逻辑图当断路器中没有三相不一致保护时,可以安装独立的三相不一致保护装置.独立的三相不一致保护除了用断路器辅助触点或位置接点构成判断三相不一致的起动回路外,还可以用零序电流与负序电流闭锁回路,用以提高该回路的可靠性.三相不一致保护的投入：在三相不一致保护软压板和硬压板都投入时控制字,三相不一致保护功能才起作用.三相不一致的起动：三相跳位开入不一致＋跳位相无流.三相不一致保护的动作：不一致经零序开放控制字投入,不一致起动经不一致零序电流判据动作,然后经不一致延时出口跳本断路器三相.不一致经负序开放控制字投入,不一致起动经不一致负序电流判据动作,然后经不一致延时出口跳本断路器三相.以上两个控制字都退出时,三相不一致起动后经不一致延时出口跳本断路器三相.三相不一致保护动作不起动失灵,同时闭锁重合闸.三相不一致保护的闭锁：断路器处于三相不一致状态12秒,发位置不一致告警,并闭锁三相不一致保护.三相不一致保护的时间继电器的整定原则：继电保护装置的三相不一致保护延时定值要能躲过重合闸的动作时间.七、瞬时跟跳该回路由用户决定是否投入.瞬时跟跳分为：单相跟跳、两相跳闸联跳三相和三相跟跳.这三个回路出口后再跳一次本断路器,只有起动元件动作情况下上述三个回路才能发跳闸命令.·单相跟跳：收到线路保护来的Ta、Tb、Tc单相跳闸信号,并且相应相的高定值电流元件动作,瞬时分相跳闸.·两相跳闸联跳三相：收到而且仅收到线路保护来的两相跳闸信号,并且任一相的高定值电流元件动作,经15ms延时联跳三相.·三相跟跳：收到三相跳闸信号,并且任一相的高定值电流元件动作,瞬时三相跳闸出口.八、交流电压断线判断交流电压断线判断的判据为：保护不启动,且三相电压向量和大于12V,延时发TV短线异常信号.TV断线时,将低功率因素元件退出,将检同期和检无压重合功能退出,其他功能正常.当三相线路电压恢复正常10s后自动恢复正常运行.九、跳闸位置异常告警当TWJ动作且该相线路有电流,或三相的TWJ位置不一致时经10S延时报TWJ 异常.。

断路器的工作原理引言概述：断路器是一种用于保护电路免受过电流和短路等故障的电气设备。

它在电路中起到一个开关的作用，可以在故障发生时迅速切断电流，从而保护电气设备和人员的安全。

本文将详细介绍断路器的工作原理。

正文内容：1. 断路器的基本组成1.1 熔断器：熔断器是断路器的核心部件，它由熔丝和熔丝座组成。

当电流超过额定值时，熔丝会瞬间熔断，切断电路。

熔丝的材料和尺寸根据电流负荷和故障类型进行选择。

1.2 触发装置：触发装置是断路器的控制部份，它可以通过手动操作或者电磁触发器将断路器切换到断开或者闭合状态。

触发装置还可以根据需要进行过载保护和短路保护。

2. 断路器的工作原理2.1 过载保护：当电路中的电流超过额定值时，断路器会迅速切断电流，以保护电气设备免受过载损坏。

过载保护是通过监测电流大小和时间来实现的，一旦电流超过设定值和时间，断路器会自动切断电路。

2.2 短路保护：短路是电路中最常见的故障之一，它会导致电流迅速增加到非常高的值。

断路器通过监测电流的瞬时变化来检测短路，并迅速切断电路，以防止电气设备和路线受损。

2.3 地故障保护：地故障是指电气设备或者路线的绝缘浮现故障，导致电流通过接地路径流向地。

断路器可以通过监测电流的不平衡来检测地故障，并迅速切断电路，以保护设备和人员的安全。

3. 断路器的额定参数3.1 额定电流：断路器的额定电流是指它可以正常工作的最大电流值。

选择适当的额定电流是保证断路器正常工作的关键。

3.2 额定电压：断路器的额定电压是指它可以正常工作的最大电压值。

断路器的额定电压应与电路的额定电压匹配，以确保其正常工作。

3.3 短路承受能力：短路承受能力是指断路器能够承受的最大短路电流。

选择具有足够短路承受能力的断路器可以保护电气设备免受短路故障的损坏。

总结：断路器作为一种重要的电气保护设备，通过熔断器和触发装置的协同工作，能够提供过载保护、短路保护和地故障保护。

它的工作原理是基于监测电流和电压，并根据设定的参数进行切断电路。

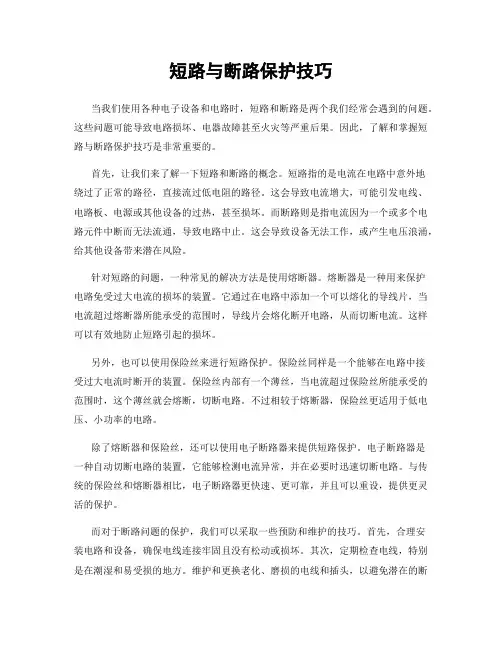

短路与断路保护技巧当我们使用各种电子设备和电路时，短路和断路是两个我们经常会遇到的问题。

这些问题可能导致电路损坏、电器故障甚至火灾等严重后果。

因此，了解和掌握短路与断路保护技巧是非常重要的。

首先，让我们来了解一下短路和断路的概念。

短路指的是电流在电路中意外地绕过了正常的路径，直接流过低电阻的路径。

这会导致电流增大，可能引发电线、电路板、电源或其他设备的过热，甚至损坏。

而断路则是指电流因为一个或多个电路元件中断而无法流通，导致电路中止。

这会导致设备无法工作，或产生电压浪涌，给其他设备带来潜在风险。

针对短路的问题，一种常见的解决方法是使用熔断器。

熔断器是一种用来保护电路免受过大电流的损坏的装置。

它通过在电路中添加一个可以熔化的导线片，当电流超过熔断器所能承受的范围时，导线片会熔化断开电路，从而切断电流。

这样可以有效地防止短路引起的损坏。

另外，也可以使用保险丝来进行短路保护。

保险丝同样是一个能够在电路中接受过大电流时断开的装置。

保险丝内部有一个薄丝，当电流超过保险丝所能承受的范围时，这个薄丝就会熔断，切断电路。

不过相较于熔断器，保险丝更适用于低电压、小功率的电路。

除了熔断器和保险丝，还可以使用电子断路器来提供短路保护。

电子断路器是一种自动切断电路的装置，它能够检测电流异常，并在必要时迅速切断电路。

与传统的保险丝和熔断器相比，电子断路器更快速、更可靠，并且可以重设，提供更灵活的保护。

而对于断路问题的保护，我们可以采取一些预防和维护的技巧。

首先，合理安装电路和设备，确保电线连接牢固且没有松动或损坏。

其次，定期检查电线，特别是在潮湿和易受损的地方。

维护和更换老化、磨损的电线和插头，以避免潜在的断路隐患。

此外，在使用电器设备时，避免过载是非常重要的。

当设备超过其额定功率时，电线和插头可能会因负荷过重而断路。

因此，我们应该根据设备的功率限制使用，以保护电路不受损坏。

总结起来，短路和断路是我们经常遇到的电路问题，对电器设备和电路的安全运行产生巨大影响。

断路器的工作原理断路器是一种用来保护电路免受过载和短路的电气设备。

它在电路中起着非常重要的作用，能够及时切断电路，保护电器和设备免受损坏。

本文将介绍断路器的工作原理，以帮助读者更好地了解这一电气设备。

一、断路器的基本原理1.1 断路器的主要组成部分包括熔断器、触发器和触发机构。

1.2 熔断器是断路器的核心部件，其作用是在电路过载或短路时熔断，切断电路。

1.3 触发器是用来控制断路器动作的装置，可以手动或自动触发。

二、断路器的工作原理2.1 当电路中出现过载或短路时，电流会急剧增加，超过了熔断器的额定电流。

2.2 过载或短路时，熔断器内部的熔丝会熔断，导致电路断开，停止电流流动。

2.3 触发器感应到电路异常后，会立即触发，使断路器快速动作，切断电路，保护电器和设备。

三、断路器的保护作用3.1 断路器可以有效地保护电器和设备免受过载和短路的损害。

3.2 断路器的动作速度很快，可以在电路异常时立即切断电流，减少损失。

3.3 断路器可以手动或自动复位，恢复电路供电，提高电路的可靠性和安全性。

四、断路器的分类和应用4.1 按照额定电流分为低压断路器和高压断路器，用于不同电压等级的电路。

4.2 按照动作方式分为熔断断路器和磁断路器，适用于不同的电路保护需求。

4.3 断路器广泛应用于家庭、工业、商业等各种场所的电路保护中，是电气设备中不可或缺的一部分。

五、断路器的发展趋势5.1 随着科技的发展，断路器的智能化和数字化程度不断提高，能够实现远程监控和故障诊断。

5.2 断路器的节能性能不断改进，能够减少能源消耗，提高电路的效率。

5.3 断路器的安全性能不断提升，能够更好地保护电器和设备，确保电路运行的安全稳定。

总结：断路器作为电路保护的重要设备，其工作原理是基于熔断器和触发器的协同作用，能够及时切断电路，保护电器和设备免受损坏。

随着科技的不断进步，断路器的功能和性能将不断提升，为电路保护提供更加可靠和高效的保障。

断路器知识培训一、断路器的基本概念断路器是一种用来保护电气设备和电气线路免受过载和短路的装置。

它可以在电路中断开电流，并保护电气设备不受过载或短路的损害。

断路器通常被安装在电气系统的入口处，以便在出现故障时能够及时切断电路。

断路器的基本结构包括断路器主体、触发装置、过流保护装置、手动操作机构、状态显示装置等。

二、断路器的分类1. 按用途分类（1）配电断路器：用于保护配电系统和电气设备。

（2）发电机断路器：用于保护发电机和发电系统。

（3）输电线路断路器：用于保护输电线路和变电站等设备。

2. 按动作方式分类（1）熔断式断路器：利用熔断器在过载或短路时熔断开路。

（2）磁力式断路器：利用电磁释放器在过载或短路时产生磁力切断电路。

（3）热力式断路器：利用热释放器在过载时热带膨胀导致动作切断电路。

3. 按额定电流分类（1）低压断路器：额定电压不超过1000V的断路器。

（2）高压断路器：额定电压在1000V以上的断路器。

三、断路器的基本特性1. 额定电流：断路器额定工作电流是最大允许通过的电流，也是断路器正常工作时的电流值。

2. 断路能力：断路器的断路能力是指其在短路条件下能够安全切断电路的能力，通常用短路电流的大小来表示。

3. 隔离性能：断路器在分断电路时能够有效隔离电源与负载，以确保人员和设备的安全。

4. 过载保护：断路器能够对连续过载和短时过载进行保护，在过载情况下及时切断电路。

5. 短路保护：断路器能够在电路发生短路时迅速切断电路，以防止设备受到损坏。

四、断路器的安装和维护1. 安装要求（1）断路器的安装应符合设计要求，要采取防护措施确保安全。

（2）断路器的接线要正确，接触良好，紧固可靠。

（3）断路器的使用环境应干燥、通风，并且远离易燃易爆物品。

2. 检修维护（1）需要定期对断路器进行检查和保养，保持设备的状态良好。

（2）定期检查断路器的接线、触点和连接部件是否正常，要及时清除灰尘和杂物。

（3）定期检查断路器的性能和动作特性，确保其正常工作。
