500kV断路器识图知识点

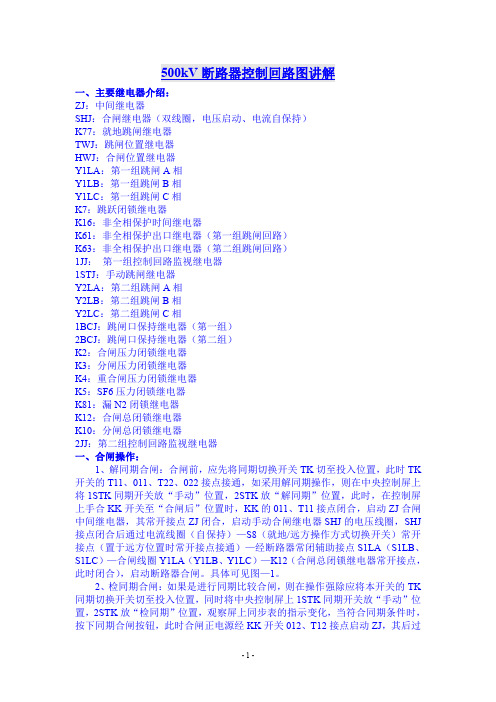

一、主要继电器介绍：ZJ：中间继电器SHJ：合闸继电器（双线圈，电压启动、电流自保持）K77：就地跳闸继电器TWJ：跳闸位置继电器HWJ：合闸位置继电器Y1LA：第一组跳闸A相Y1LB：第一组跳闸B相Y1LC：第一组跳闸C相K7：跳跃闭锁继电器K16：非全相保护时间继电器K61：非全相保护出口继电器（第一组跳闸回路）K63：非全相保护出口继电器（第二组跳闸回路）1JJ：第一组控制回路监视继电器1STJ：手动跳闸继电器Y2LA：第二组跳闸A相Y2LB：第二组跳闸B相Y2LC：第二组跳闸C相1BCJ：跳闸口保持继电器（第一组）2BCJ：跳闸口保持继电器（第二组）K2：合闸压力闭锁继电器K3：分闸压力闭锁继电器K4：重合闸压力闭锁继电器K5：SF6压力闭锁继电器K81：漏N2闭锁继电器K12：合闸总闭锁继电器K10：分闸总闭锁继电器2JJ：第二组控制回路监视继电器一、合闸操作：1、解同期合闸：合闸前，应先将同期切换开关TK切至投入位置，此时TK 开关的T11、011、T22、022接点接通，如采用解同期操作，则在中央控制屏上将1STK同期开关放“手动”位置，2STK放“解同期”位置，此时，在控制屏上手合KK开关至“合闸后”位置时，KK的011、T11接点闭合，启动ZJ合闸中间继电器，其常开接点ZJ闭合，启动手动合闸继电器SHJ的电压线圈，SHJ 接点闭合后通过电流线圈（自保持）—S8（就地/远方操作方式切换开关）常开接点（置于远方位置时常开接点接通）—经断路器常闭辅助接点S1LA（S1LB、S1LC）—合闸线圈Y1LA（Y1LB、Y1LC）—K12（合闸总闭锁继电器常开接点，此时闭合），启动断路器合闸。

具体可见图—1。

2、检同期合闸：如果是进行同期比较合闸，则在操作强除应将本开关的TK 同期切换开关切至投入位置，同时将中央控制屏上1STK同期开关放“手动”位置，2STK放“检同期”位置，观察屏上同步表的指示变化，当符合同期条件时，按下同期合闸按钮，此时合闸正电源经KK开关012、T12接点启动ZJ，其后过程同前。

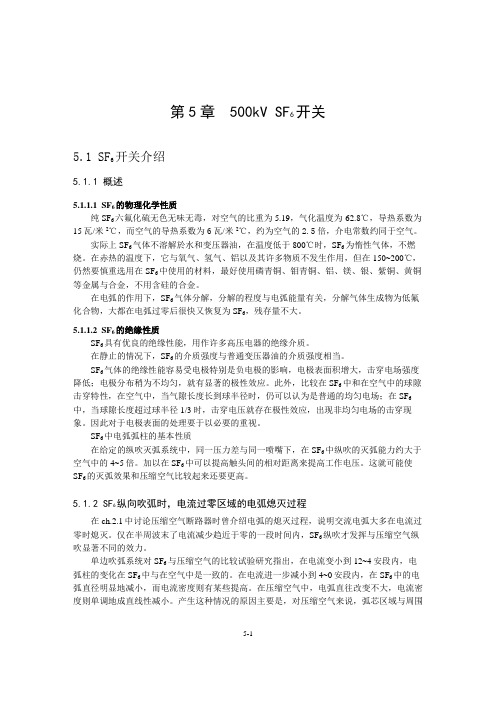

第5章 500kV SF6开关5.1 SF6开关介绍5.1.1 概述5.1.1.1 SF6的物理化学性质纯SF6六氟化硫无色无味无毒，对空气的比重为5.19，气化温度为-62.8℃，导热系数为15瓦/米2℃，而空气的导热系数为6瓦/米2℃，约为空气的2.5倍，介电常数约同于空气。

实际上SF6气体不溶解於水和变压器油，在温度低于800℃时，SF6为惰性气体，不燃烧。

在赤热的温度下，它与氧气、氢气、铝以及其许多物质不发生作用，但在150~200℃，仍然要慎重选用在SF6中使用的材料，最好使用磷青铜、钼青铜、铝、镁、银、紫铜、黄铜等金属与合金，不用含硅的合金。

在电弧的作用下，SF6气体分解，分解的程度与电弧能量有关，分解气体生成物为低氟化合物，大都在电弧过零后很快又恢复为SF6，残存量不大。

5.1.1.2 SF6的绝缘性质SF6具有优良的绝缘性能，用作许多高压电器的绝缘介质。

在静止的情况下，SF6的介质强度与普通变压器油的介质强度相当。

SF6气体的绝缘性能容易受电极特别是负电极的影响，电极表面积增大，击穿电场强度降低；电极分布稍为不均匀，就有显著的极性效应。

此外，比较在SF6中和在空气中的球隙击穿特性，在空气中，当气隙长度长到球半径时，仍可以认为是普通的均匀电场；在SF6中，当球隙长度超过球半径1/3时，击穿电压就存在极性效应，出现非均匀电场的击穿现象。

因此对于电极表面的处理要于以必要的重视。

SF6中电弧弧柱的基本性质在给定的纵吹灭弧系统中，同一压力差与同一喷嘴下，在SF6中纵吹的灭弧能力约大于空气中的4~5倍。

加以在SF6中可以提高触头间的相对距离来提高工作电压。

这就可能使SF6的灭弧效果和压缩空气比较起来还要更高。

纵向吹弧时，电流过零区域的电弧熄灭过程5.1.2 SF6在ch.2.1中讨论压缩空气断路器时曾介绍电弧的熄灭过程，说明交流电弧大多在电流过零时熄灭。

仅在半周波末了电流减少趋近于零的一段时间内，SF6纵吹才发挥与压缩空气纵吹显著不同的效力。

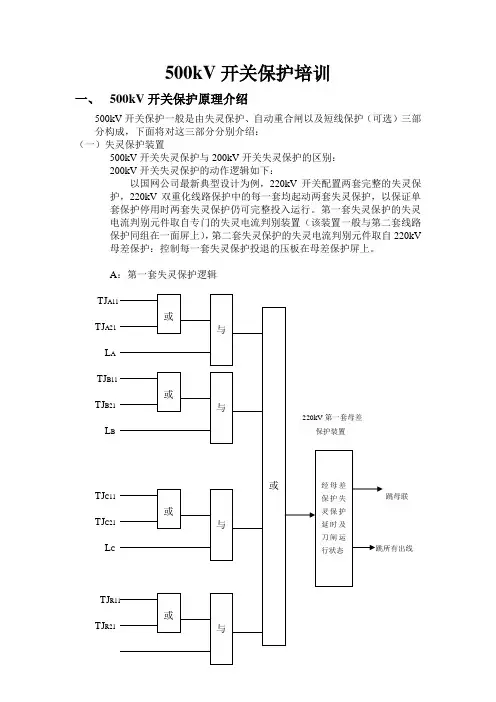

500kV开关保护培训一、500kV开关保护原理介绍500kV开关保护一般是由失灵保护、自动重合闸以及短线保护（可选）三部分构成，下面将对这三部分分别介绍：（一）失灵保护装置500kV开关失灵保护与200kV开关失灵保护的区别：200kV开关失灵保护的动作逻辑如下：以国网公司最新典型设计为例，220kV开关配置两套完整的失灵保护，220kV双重化线路保护中的每一套均起动两套失灵保护，以保证单套保护停用时两套失灵保护仍可完整投入运行。

第一套失灵保护的失灵电流判别元件取自专门的失灵电流判别装置（该装置一般与第二套线路保护同组在一面屏上），第二套失灵保护的失灵电流判别元件取自220kV母差保护：控制每一套失灵保护投退的压板在母差保护屏上。

A：第一套失灵保护逻辑TJTJ A21L ATJ B11TJ B21L BTJ C11 跳母联TJ C21L CTJTJ R21L ABC其中：TJ A11为第一套线路保护出口跳闸起动第一套A相失灵接点TJ A21为第二套线路保护出口跳闸起动第一套A相失灵接点TJ B11为第一套线路保护出口跳闸起动第一套B相失灵接点TJ B21为第二套线路保护出口跳闸起动第一套B相失灵接点TJ C11为第一套线路保护出口跳闸起动第一套C相失灵接点TJ C21为第二套线路保护出口跳闸起动第一套C相失灵接点TJ R11为操作箱第一组三相出口跳闸起动第一套三相失灵接点TJ R21为操作箱第二组三相出口跳闸起动第一套三相失灵接点L A 为A相失灵电流判别元件动作L B 为B相失灵电流判别元件动作L C 为C相失灵电流判别元件动作L ABC 为A、B、C任一相失灵电流判别元件动作B：第二套失灵保护逻辑220kV第二套母差保护装置TJTJTJ B22TJ C12TJ C22TJ R12TJ R22其中：TJ A12为第一套线路保护出口跳闸起动第二套A相失灵接点TJ A22为第二套线路保护出口跳闸起动第二套A相失灵接点TJ B12为第一套线路保护出口跳闸起动第二套B相失灵接点TJ B22为第二套线路保护出口跳闸起动第二套B相失灵接点TJ C12为第一套线路保护出口跳闸起动第二套C相失灵接点TJ C22为第二套线路保护出口跳闸起动第二套C相失灵接点TJ R12为操作箱第一组三相出口跳闸起动第二套三相失灵接点TJ R22为操作箱第二组三相出口跳闸起动第二套三相失灵接点对于500kV 3/2接线方式来说，由于500kV失灵保护按开关配置，因此每个开关保护上均配置了一套失灵保护，失灵保护动作后将联跳相邻开关、远跳本线路对侧开关或启动相邻母线的两套母差保护。

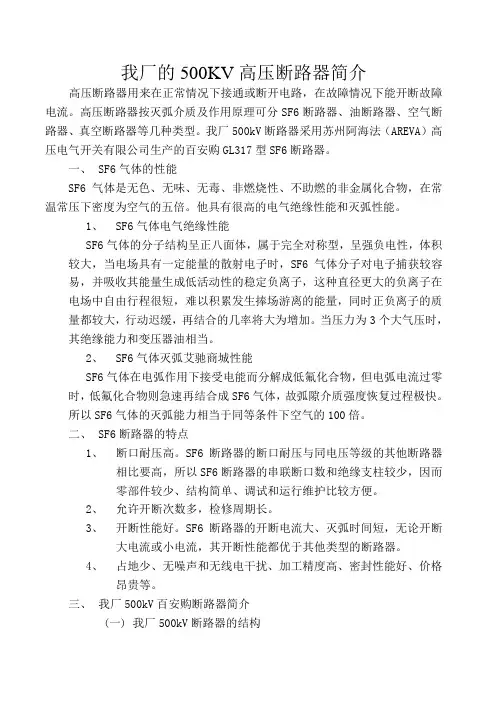

我厂的500KV高压断路器简介高压断路器用来在正常情况下接通或断开电路，在故障情况下能开断故障电流。

高压断路器按灭弧介质及作用原理可分SF6断路器、油断路器、空气断路器、真空断路器等几种类型。

我厂500kV断路器采用苏州阿海法（AREVA）高压电气开关有限公司生产的百安购GL317型SF6断路器。

一、 SF6气体的性能SF6气体是无色、无味、无毒、非燃烧性、不助燃的非金属化合物，在常温常压下密度为空气的五倍。

他具有很高的电气绝缘性能和灭弧性能。

1、SF6气体电气绝缘性能SF6气体的分子结构呈正八面体，属于完全对称型，呈强负电性，体积较大，当电场具有一定能量的散射电子时，SF6气体分子对电子捕获较容易，并吸收其能量生成低活动性的稳定负离子，这种直径更大的负离子在电场中自由行程很短，难以积累发生捧场游离的能量，同时正负离子的质量都较大，行动迟缓，再结合的几率将大为增加。

当压力为3个大气压时，其绝缘能力和变压器油相当。

2、SF6气体灭弧艾驰商城性能SF6气体在电弧作用下接受电能而分解成低氟化合物，但电弧电流过零时，低氟化合物则急速再结合成SF6气体，故弧隙介质强度恢复过程极快。

所以SF6气体的灭弧能力相当于同等条件下空气的100倍。

二、 SF6断路器的特点1、断口耐压高。

SF6断路器的断口耐压与同电压等级的其他断路器相比要高，所以SF6断路器的串联断口数和绝缘支柱较少，因而零部件较少、结构简单、调试和运行维护比较方便。

2、允许开断次数多，检修周期长。

3、开断性能好。

SF6断路器的开断电流大、灭弧时间短，无论开断大电流或小电流，其开断性能都优于其他类型的断路器。

4、占地少、无噪声和无线电干扰、加工精度高、密封性能好、价格昂贵等。

三、我厂500kV百安购断路器简介(一)我厂500kV断路器的结构GL317型SF6断路器由三个独立的单相组成，每相为单柱两断口，整体呈“T”布置。

该型断路器由断路器的极、支架、操动机构、控制箱四大部分组成。
