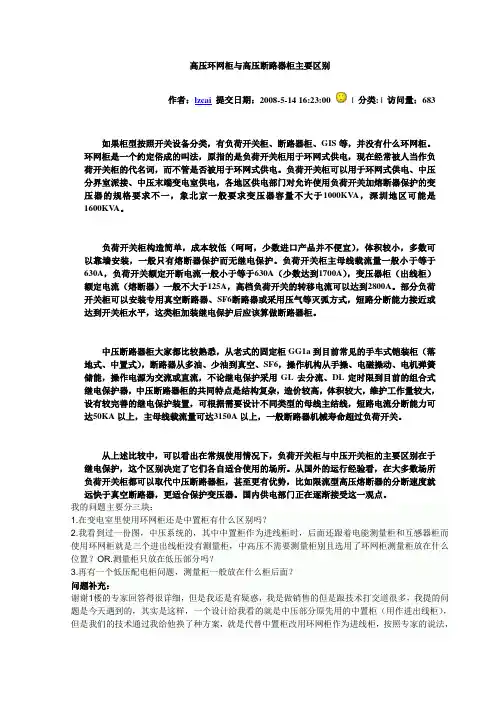

高压环网柜与高压断路器柜主要区别作者：lzcai提交日期：2008-5-14 16:23:00 | 分类: | 访问量：683如果柜型按照开关设备分类，有负荷开关柜、断路器柜、GIS等，并没有什么环网柜。
环网柜是一个约定俗成的叫法，原指的是负荷开关柜用于环网式供电，现在经常被人当作负荷开关柜的代名词，而不管是否被用于环网式供电。
负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电，各地区供电部门对允许使用负荷开关加熔断器保护的变压器的规格要求不一，象北京一般要求变压器容量不大于1000KV A，深圳地区可能是1600KV A。
负荷开关柜构造简单，成本较低（呵呵，少数进口产品并不便宜），体积较小，多数可以靠墙安装，一般只有熔断器保护而无继电保护。
负荷开关柜主母线载流量一般小于等于630A，负荷开关额定开断电流一般小于等于630A（少数达到1700A），变压器柜（出线柜）额定电流（熔断器）一般不大于125A，高档负荷开关的转移电流可以达到2800A。
部分负荷开关柜可以安装专用真空断路器、SF6断路器或采用压气等灭弧方式，短路分断能力接近或达到开关柜水平，这类柜加装继电保护后应该算做断路器柜。
中压断路器柜大家都比较熟悉，从老式的固定柜GG1a到目前常见的手车式铠装柜（落地式、中置式），断路器从多油、少油到真空、SF6，操作机构从手操、电磁操动、电机弹簧储能，操作电源为交流或直流，不论继电保护采用GL去分流、DL定时限到目前的组合式继电保护器，中压断路器柜的共同特点是结构复杂，造价较高，体积较大，维护工作量较大，设有较完善的继电保护装置，可根据需要设计不同类型的母线主结线，短路电流分断能力可达50KA以上，主母线载流量可达3150A以上，一般断路器机械寿命超过负荷开关。
从上述比较中，可以看出在常规使用情况下，负荷开关柜与中压开关柜的主要区别在于继电保护，这个区别决定了它们各自适合使用的场所。
断路器的工作原理断路器是一种用来保护电路免受过载和短路的电气设备。
它在电路中起着非常重要的作用，能够及时切断电路，保护电器和设备免受损坏。
本文将介绍断路器的工作原理，以帮助读者更好地了解这一电气设备。
一、断路器的基本原理1.1 断路器的主要组成部分包括熔断器、触发器和触发机构。
1.2 熔断器是断路器的核心部件，其作用是在电路过载或短路时熔断，切断电路。
1.3 触发器是用来控制断路器动作的装置，可以手动或自动触发。
二、断路器的工作原理2.1 当电路中出现过载或短路时，电流会急剧增加，超过了熔断器的额定电流。
2.2 过载或短路时，熔断器内部的熔丝会熔断，导致电路断开，停止电流流动。
2.3 触发器感应到电路异常后，会立即触发，使断路器快速动作，切断电路，保护电器和设备。
三、断路器的保护作用3.1 断路器可以有效地保护电器和设备免受过载和短路的损害。
3.2 断路器的动作速度很快，可以在电路异常时立即切断电流，减少损失。
3.3 断路器可以手动或自动复位，恢复电路供电，提高电路的可靠性和安全性。
四、断路器的分类和应用4.1 按照额定电流分为低压断路器和高压断路器，用于不同电压等级的电路。
4.2 按照动作方式分为熔断断路器和磁断路器，适用于不同的电路保护需求。
4.3 断路器广泛应用于家庭、工业、商业等各种场所的电路保护中，是电气设备中不可或缺的一部分。
五、断路器的发展趋势5.1 随着科技的发展，断路器的智能化和数字化程度不断提高，能够实现远程监控和故障诊断。
5.2 断路器的节能性能不断改进，能够减少能源消耗，提高电路的效率。
5.3 断路器的安全性能不断提升，能够更好地保护电器和设备，确保电路运行的安全稳定。
总结：断路器作为电路保护的重要设备，其工作原理是基于熔断器和触发器的协同作用，能够及时切断电路，保护电器和设备免受损坏。
随着科技的不断进步，断路器的功能和性能将不断提升，为电路保护提供更加可靠和高效的保障。
断路器有１Ｐ，２Ｐ，３Ｐ，４Ｐ．请问极数是指什么，在选择断路器的时候怎么判断选几极的断路器？极数就是指切断线路的导线根数。
1P就是切断一根导线；2P就是同时切断2根导线，一次类推。
极数指断线数．1P、2P用于单相，3P、4P用于三相．当是保护接零时，只能用1P、3P；当是保护接地时，最好用2P、4P1P+N：只在相线上装设保护器，动作时同时断开相线。
2P：相线和中性线都装设保护器，动作时同时断开相线和中性线。
漏电电流动作保护器简称漏电保护器，又叫漏电保护开关，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护。
漏电保护在电气安全领域尚属比较新的技术。
近三十年来，随着电子技术的发展，高灵敏度、快速动作型漏电保护装置获得了极大的发展。
德国、法国、英国、美国、日本等国乃至国际电工委员会都先后建立和修订了漏电保护装置的产品标准及其关联标准和法规。
在我国漏电保护装置生产厂家众多，产品品种繁多，国家制订了国家标准《漏电电流动作保护器》（GB6829-86），该标准对漏电保护器的特性、分类、工作条件和安装条件、结构与性能要求、试验方法、检验规则等方面作出了明确的规定。
一、漏电保护器的原理和构成漏电保护器在反应触电和漏电保护方面具有高灵敏性和动作快速性，这是其他保护电器，如熔断器、自动开关等无法比拟的。
自动开关和熔断器正常时要通过负荷电流，他们的动作保护值要避越正常负荷电流来整定，因此他们的主要作用是用来切断系统的相间短路故障（有的自动开关还具有过载保护功能）。
而漏电保护器是利用系统的剩余电流反应和动作，正常运行时系统的剩余电流几乎为零，故它的动作整定值可以整定得很小（一般为mA级），当系统发生人身触电或设备外壳带电时，出现较大的剩余电流，漏电保护器则通过检测和处理这个剩余电流后可靠地动作，切断电源。
那么漏电保护器是如何起到保护作用呢？我们知道，电气设备漏电时，将呈现异常的电流或电压信号，漏电保护器通过检测、处理此异常电流或电压信号，促使执行机构动作。
怎样选择空气开关断路器的型号规格及分断能力的选择低压断路器既是电路的供电开关，同时又具有短路、过载、欠压等多项保护功能，并且在分断故障电流后，不需要更换零部件，便可重新恢复供电，这些优点使得它在各种电气系统中得到越来越广泛的应用。
低压断路器是地铁列车控制系统和辅助系统中重要的保护器件，低压断路器的选型与应用是否合适，直接关系到地铁列车运行的可靠性。
若低压断路器保护设定值过大，则起不到保护作用；反之，若低压断路器保护设定值过小，将会引起频繁跳闸现象。
在选择断路器时，设计师不仅需要根据被保护电路的特性，确定断路器类型、性能参数，还应当考虑断路器的安装位置、外形尺寸方面的限制条件。
如何正确的选择、使用低压断路器，是系统开发、设计人员必须关注和解决的实际问题。
2，低压断路器的基本知识2.1，低压断路器的结构和工作原理低压断路器的主触点是靠手动操作或电动合闸的。
主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。
过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。
当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。
当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作，主触点断开主电路。
当电路欠电压时，欠电压脱扣器的衔铁释放，也使自由脱扣机构动作，主触点断开主电路。
当按下分励脱扣按钮时，分励脱扣器衔铁吸合，使自由脱扣机构动作，主触点断开主电路。
2.2，低压断路器的分类低压断路器是按熄灭介质的不同分类的，利用空气作为灭弧介质的断路器，称之为空气断路器（空气开关）；利用惰性气体作为灭弧介质的断路器，称之为惰性气体断路器（惰性气体开关）；利用油作为灭弧介质的断路器，称之为油断路器（油开关）。
2.3，低压断路器的主要参数⑴额定电压断路器铭牌上的额定电压是指断路器主触头的额定电压，是保证接触器触头长期正常工作的电压值。
(2)额定电流接触器铭牌上的额定电流是指路器主触头的额定电流，是保证接触器触头长期正常工作的电流值。
2024年电力安全必知必会____年电力安全必知必会随着科技的快速发展，电力已经成为现代社会不可或缺的能源。
然而，电力安全问题也日益引起人们的关注。
在____年，掌握电力安全的知识和技能将变得尤为重要。
在本文中，我们将介绍一些____年电力安全的必知必会内容。
1. 安全用电知识电力在生活中的广泛应用使我们离不开电源和电器设备。
然而，不正确的用电方式可能会导致电火灾、触电等危险。
因此，了解安全用电知识是至关重要的。
首先，正确使用插座和插头。
确保插座和插头干燥无损，并避免过载。
对于高功率电器，应使用符合标准的插座和插头，并避免多插头的使用。
同时，要定期检查插座和插头，及时修理或更换有问题的设备。
其次，合理使用电线和电缆。
电线和电缆的损坏可能导致电流泄露或短路。
要注意避免拉扯电线和电缆，避免接触水、油等液体物质。
此外，不应在电线和电缆靠近热源的地方使用。
最后，正确操作电器设备。
使用电器设备时，应按照说明书使用，并遵循安全操作规程。
在插拔电器时，要切断电源，并避免用湿手操作。
家中有小孩的家庭还应考虑安装儿童安全装置，防止孩子误触电器。
2. 电力设备安全维护电力设备的安全维护是确保电力系统正常运行和延长设备寿命的关键。
掌握电力设备的安全维护知识和技能对于提高电力系统的安全性和可靠性至关重要。
首先，定期检查和维护电力设备。
定期检查电力设备的工作状态，包括电线、插座、开关、保险丝等。
及时修复或更换有问题的设备，以防止电火灾、触电等事故的发生。
此外，还需要定期清洁设备，防止灰尘和脏物积聚导致设备故障。
其次，合理使用电力设备。
电力设备在使用过程中要严格按照使用说明书操作，并避免长时间连续使用，以免出现过热现象。
对于高功率电器，应合理选用电源线和插座，以确保电力供应的稳定。
最后，做好设备故障排除和紧急处理。
当设备出现故障时，应及时采取措施进行排查和处理。
在紧急情况下，要能够正确操作紧急停电装置，并知道如何联系专业人士进行维修。

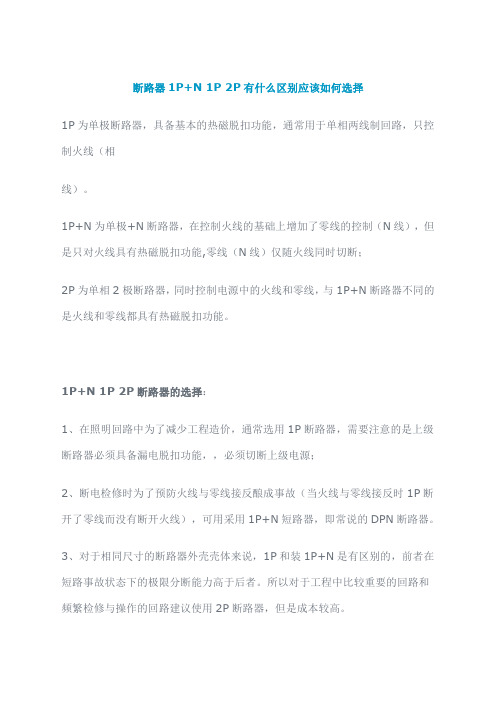

断路器1P+N 1P 2P有什么区别应该如何选择1P为单极断路器，具备基本的热磁脱扣功能，通常用于单相两线制回路，只控制火线（相线）。
1P+N为单极+N断路器，在控制火线的基础上增加了零线的控制（N线），但是只对火线具有热磁脱扣功能,零线（N线）仅随火线同时切断；2P为单相2极断路器，同时控制电源中的火线和零线，与1P+N断路器不同的是火线和零线都具有热磁脱扣功能。
1P+N 1P 2P断路器的选择：1、在照明回路中为了减少工程造价，通常选用1P断路器，需要注意的是上级断路器必须具备漏电脱扣功能，，必须切断上级电源；2、断电检修时为了预防火线与零线接反酿成事故（当火线与零线接反时1P断开了零线而没有断开火线），可用采用1P+N短路器，即常说的DPN断路器。
3、对于相同尺寸的断路器外壳壳体来说，1P和装1P+N是有区别的，前者在短路事故状态下的极限分断能力高于后者。
所以对于工程中比较重要的回路和频繁检修与操作的回路建议使用2P断路器，但是成本较高。
我觉得这个和供电方式有关，例如在照明总配电箱内采用漏电保护总开关的配电类型，照明应该采用1P＋N的开关，这样做主要有2个好处，1）有利于故障查找。
例如照明线路发生漏电而漏电不是相线而是零线，这样的话用1P的就很难查找出故障发生在那个回路，若配电箱采用RVV导线还可以一路一路断开，若采用单根BV线麻烦了，查找漏电故障要知道那根线对应那个回路，非常不方便。
2）防止误跳闸。
很多老电工不明白漏电开关以后的零线是不能和地线相连接或者和设备外壳相碰，在安装或者维修的时候相线处理的很好，但是零线包都不包就这么扔在一边，导致零线碰到设备外壳或者吊顶支架等导致漏电开关动作。
如果采用1p+N的开关将不会有类似事情发生。
但是很多工厂配电都采用总开关不装漏电开关，照明采用1P，插座采用漏电开关，这个主要是从经济性和供电可靠性角度考虑的。
我个人认为这个和工程造价，成本有关，毕竟1P+N 比1P贵，所以如果可能尽量使用1P＋N，好处是显而易见的！这个要看整个配电箱的配置，国家规范规定，插座（要人操作）、卫生间回路（潮湿场所）、必须加装漏电保护，有的配电箱总开关用漏电保护，其它回路不用，但这样有故障的话很难查找，如果一处有故障会景响其它回路，一般的做法是，总开关为2P（断电后使零线也能断开，与外电路完全隔离），插座回路和卫生间回路各装漏电，照明回路装1P，因为照明回路漏电率相对于其它回路要小很多，考虑成本等综合因素，选择1P是完全可以的！！我自己的一点看法，如有不对欢迎拍砖说几点自己的理解1.插座要用2p的或者1P+N的，因为要用漏电保护，所以必须把所有的回路导线断开，这个是低压配电上的要求2.照明：住宅工程要用2p的或者1P+N的（江苏省住宅设计规范上有明确要求必须断开所有带电导体），非住宅或者没有强制性要求的照明可以用1P的3.TT系统供电的照明回路应该用2P或者1P+N的，因不能保证N线和建筑物为同一电位。
电工学习心得体会3篇篇一：电工学习心得体会电工学习心得体会2012年9-10月间幸运的我得到了单位领导的信任，派我到长沙参加了低压中级维修电工的培训班。
通过培训学习使我掌握了很多专业技术理论知识，同时也让我对电和电工有了更进一步的认识，感触颇深，受益匪浅。
下面就我参加这次培训学习结合自身工作实际，说说自己学习的大致内容和粗浅的体会。
一、专业知识理论方面我们一共做了六个项目，别是：.一、三相异步电动机正反转控制通过这个实训我们掌握了控制电路的接线及检查的方法。
学习了低电压电器的有关知识，了解其规格，型号及使用方法。
掌握了三相异步电动机的正反转控制电路的工作原理，了解控制电路的基本环节的作用。
二、三相异步电动机的星形-三角形减压起动控制通过这个实训掌握了三相异步电动机的星形-三角形减压起动的工作原理，加深了对控制电路的基本环节的作用的了解。
也了解了继电器的结构、使用方法、廷时时间的调整及在控制系统中的应用。
三、白炽灯的双开关控制及日光灯的安装通过这个实训，我们学会了白炽灯的两地控制方法。
学会了日光灯的安装。
四、整流滤波稳压电路通过这个实训，我们熟悉了线性集成稳压电路的工作原理和特点。
掌握三端固定及三端可调输出电压的集成稳压器的使用。
学习了测量集成稳压电源的技术指标的方法。
结合直流稳压电源的制作、调试，练习和掌握电路板的焊接。
五、单管放大电路通过这个实训，我们能够识别相关的电子元器件。
检测其能否正常工作。
能够正确使用电烙铁。
熟练焊接电路板。
能够对电路板进行检测，对电路板进行故障徘除。
通过这个实训，我们也了解了放大器的原理。
六、 RC正弦振荡电路通过这个实训，我们能够识别相关的电子元器件，检测其能否正常的工作。
能够对电路板进行检测，对电路的故障进行排除。
.通过了为期两周的电子电工实训，我确实是学到了很多知识，拓展了自己的的视野。
通过这一次的电子电工实训，增强了我的动手打操作的能力。
记得我在读高中的时候，我帮家里安装一个开关控制电路，由于自己的动手能力不够强，结果把电路接成短路，还好因为电路原先装有保险丝，才没有造大的安全事故。
断路器工作原理一、引言断路器是电力系统中常用的一种保护设备，用于保护电路免受过载、短路和地故障的伤害。
本文将详细介绍断路器的工作原理，包括断路器的基本构造、工作过程和保护功能。
二、断路器的基本构造断路器通常由主触头、固定触头、弹簧机构、电磁铁和弧室等部份组成。
1. 主触头：主触头是断路器的关键部份，用于连接或者断开电路。
它通常由铜制成，具有高导电性和耐磨损性。
2. 固定触头：固定触头是与主触头相对的触头，用于稳定主触头的位置。
3. 弹簧机构：弹簧机构用于提供断路器的闭合和断开力，确保正常的工作过程。
4. 电磁铁：电磁铁是断路器的控制部份，通过电流的控制来打开或者关闭断路器。
5. 弧室：当断路器打开时，电流会产生电弧。
弧室用于控制和消除电弧，防止电弧对电路和设备造成损坏。
三、断路器的工作过程断路器的工作过程主要分为闭合过程和断开过程。
1. 闭合过程：(1) 断路器处于打开状态时，主触头和固定触头分离。
(2) 当需要闭合断路器时，电磁铁通电，产生磁场，吸引弹簧机构，使主触头和固定触头接触。
(3) 主触头和固定触头接触后，电流开始流过断路器，电路得以闭合。
2. 断开过程：(1) 当需要断开断路器时，电磁铁断电，弹簧机构恢复原状，施加力使主触头和固定触头分离。
(2) 主触头和固定触头分离后，电流住手流动，电路被打开。
四、断路器的保护功能断路器作为电力系统的保护设备，具有以下几个重要的保护功能：1. 过载保护：当电路中的电流超过额定值时，断路器会自动打开，切断电路，防止电线和设备过载。
2. 短路保护：当电路中浮现短路故障时，断路器能够迅速断开电路，切断电流，保护电线和设备免受短路故障的伤害。
3. 地故障保护：当电路中浮现接地故障时，断路器能够检测到电流的异常，并迅速切断电路，防止电流通过接地故障点流向大地，保护人身安全和设备的完整性。
4. 远方故障保护：断路器还可以对电力系统中远方发生的故障进行保护，如路线故障或者变压器故障。

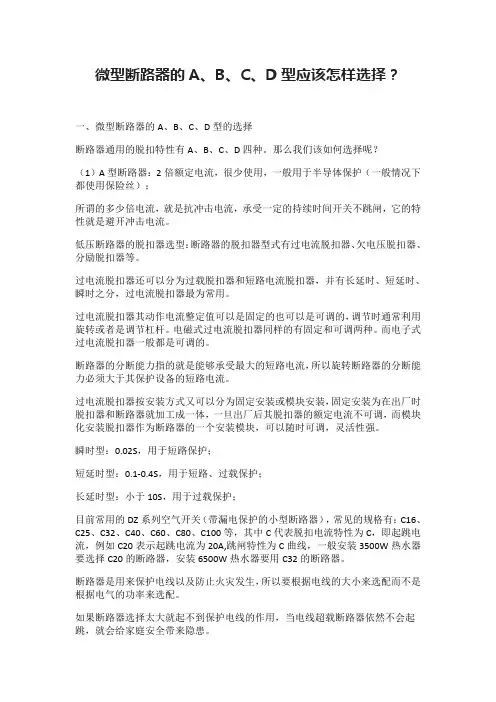

微型断路器的A、B、C、D型应该怎样选择？一、微型断路器的A、B、C、D型的选择断路器通用的脱扣特性有A、B、C、D四种。
那么我们该如何选择呢？（1）A型断路器：2倍额定电流，很少使用，一般用于半导体保护（一般情况下都使用保险丝）；所谓的多少倍电流，就是抗冲击电流，承受一定的持续时间开关不跳闸，它的特性就是避开冲击电流。
低压断路器的脱扣器选型：断路器的脱扣器型式有过电流脱扣器、欠电压脱扣器、分励脱扣器等。
过电流脱扣器还可以分为过载脱扣器和短路电流脱扣器，并有长延时、短延时、瞬时之分，过电流脱扣器最为常用。
过电流脱扣器其动作电流整定值可以是固定的也可以是可调的，调节时通常利用旋转或者是调节杠杆。
电磁式过电流脱扣器同样的有固定和可调两种。
而电子式过电流脱扣器一般都是可调的。
断路器的分断能力指的就是能够承受最大的短路电流，所以旋转断路器的分断能力必须大于其保护设备的短路电流。
过电流脱扣器按安装方式又可以分为固定安装或模块安装，固定安装为在出厂时脱扣器和断路器就加工成一体，一旦出厂后其脱扣器的额定电流不可调，而模块化安装脱扣器作为断路器的一个安装模块，可以随时可调，灵活性强。
瞬时型：0.02S，用于短路保护；短延时型：0.1-0.4S，用于短路、过载保护；长延时型：小于10S，用于过载保护；目前常用的DZ系列空气开关（带漏电保护的小型断路器），常见的规格有：C16、C25、C32、C40、C60、C80、C100等，其中C代表脱扣电流特性为C，即起跳电流，例如C20表示起跳电流为20A,跳闸特性为C曲线，一般安装3500W热水器要选择C20的断路器，安装6500W热水器要用C32的断路器。
断路器是用来保护电线以及防止火灾发生，所以要根据电线的大小来选配而不是根据电气的功率来选配。
如果断路器选择太大就起不到保护电线的作用，当电线超载断路器依然不会起跳，就会给家庭安全带来隐患。
1.5平方线配C10的开关2.5平方线配C16或20的开关4平方线配C25的开关6平方线配C32的开关对于用于负荷为电动机的空气开关，应选择D型特性，以避开电动机起动是5-8倍的高起动电流。
低压断路器的基本知识发布日期：[2014-02-26] 浏览：6470第一节概述一、低压断路器的定义、分类及执行的标准(一)定义低压断路器是一种使用于低压电网〔交流(50Hz或 60Hz额定电压在120及以下，直流额定电压在1200v及以下的电路〕的配电电器。
按其用途，低压断路器被定义为:能够接通、承载及分断正常电路条件的电流，也能在规定的非正常条件下(如过载、短路、欠电压以及发生单相接地故障时)接通、承载一定时间和分断电流的开关电器。
过去也称之为自动开关、空气开关和空气断路器(空开、空断)等。
(二)低压断路器的分类低压断路器按其结构、功能和用途可分为:万能式 (也称框架式)、塑料外壳式、以及灭磁式、爆炸式，真空和选相闭合式等等。
后面的四种属于特殊场合使用，就不予论述。
万能式、塑料外壳(模具压塑外壳)式两种主要的断路器，按它们的使用类别，国际电工委员会的IEc标准和我国相应标准又再分成A类和B 类两个类型。
A类:是指在短路情况下，断路器无明确指明用作串联在负载侧的另一短路保护装置的选择性保护，即在短路情况卜，选择性无人为的短延时，因而对此种断路器无额定短时耐受电流的要求，属于A类的断路器;在除短路情况外，如可作选择性保护、也可设置短延时，但其短时耐受电流可比标准规定值(12In或5kA ,以及In> 250OA时的30kA小。
大量的塑壳式断路器、小型断路器和一部分小电流规格的万能式断路器属于A类，它的明显特征是:保护性能仅有过载长延时、短路瞬时的二段保护。
B类:是指在短路情况下，断路器明确作串联在负载侧的另，一短路保护装置的选择性保护，即在短路情况下，选择性保护有人为短延时(可调节)，这一类断路器要求有额定短时耐受电流，绝大多数的万能式都属于B类。
目前采用智能型控制器(脱扣器)的塑壳式也属于B类，它的明显特征是:保护特性具有过载长延时、短路瞬动、又有短路短延时的三段保护，他们最适宜作选择性保护。

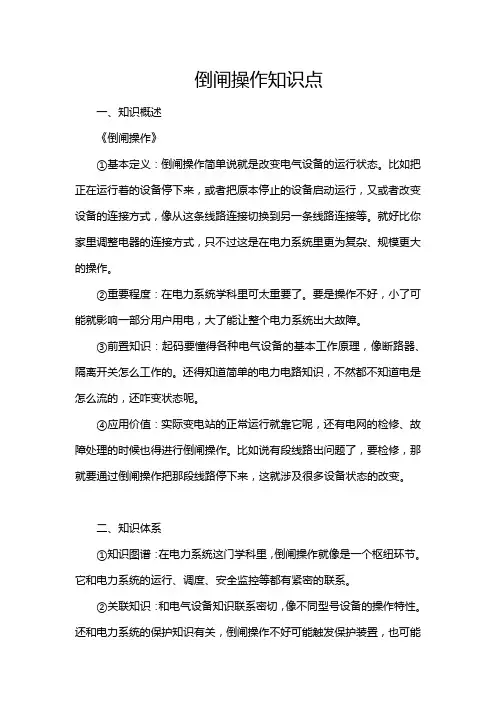

倒闸操作知识点一、知识概述《倒闸操作》①基本定义：倒闸操作简单说就是改变电气设备的运行状态。
比如把正在运行着的设备停下来，或者把原本停止的设备启动运行，又或者改变设备的连接方式，像从这条线路连接切换到另一条线路连接等。
就好比你家里调整电器的连接方式，只不过这是在电力系统里更为复杂、规模更大的操作。
②重要程度：在电力系统学科里可太重要了。
要是操作不好，小了可能就影响一部分用户用电，大了能让整个电力系统出大故障。
③前置知识：起码要懂得各种电气设备的基本工作原理，像断路器、隔离开关怎么工作的。
还得知道简单的电力电路知识，不然都不知道电是怎么流的，还咋变状态呢。
④应用价值：实际变电站的正常运行就靠它呢，还有电网的检修、故障处理的时候也得进行倒闸操作。
比如说有段线路出问题了，要检修，那就要通过倒闸操作把那段线路停下来，这就涉及很多设备状态的改变。
二、知识体系①知识图谱：在电力系统这门学科里，倒闸操作就像是一个枢纽环节。
它和电力系统的运行、调度、安全监控等都有紧密的联系。
②关联知识：和电气设备知识联系密切，像不同型号设备的操作特性。
还和电力系统的保护知识有关，倒闸操作不好可能触发保护装置，也可能需要配合保护装置动作来进行操作。
③重难点分析：- 掌握难度：难就难在操作顺序必须特别准确。
一旦顺序错了，可能产生电弧，烧坏设备都是小事，引发大事故就完蛋了。
按我的经验，这个顺序要记熟可不容易，得一点一点理解为什么这么个顺序。
- 关键点：电气设备的状态判断准确是关键。
每操作一步，设备到底是不是到了预想的状态太重要了。
我之前见一个新手，以为设备已经停止运行了，实际还在通电，差点就出大事故。
④考点分析：- 在考试中的重要性：比重还挺大的。
无论是电力系统基础考试还是变电站运行相关的考试，倒闸操作都必考。
- 考查方式：有考操作顺序的选择题，还有让你分析某种状态下如何进行倒闸操作的简答题，在实际操作考试里更是重点考查项目。
三、详细讲解【方法技能类】①基本步骤：- 首先得接受操作命令，这个命令是调度那边或者上级领导下达的。

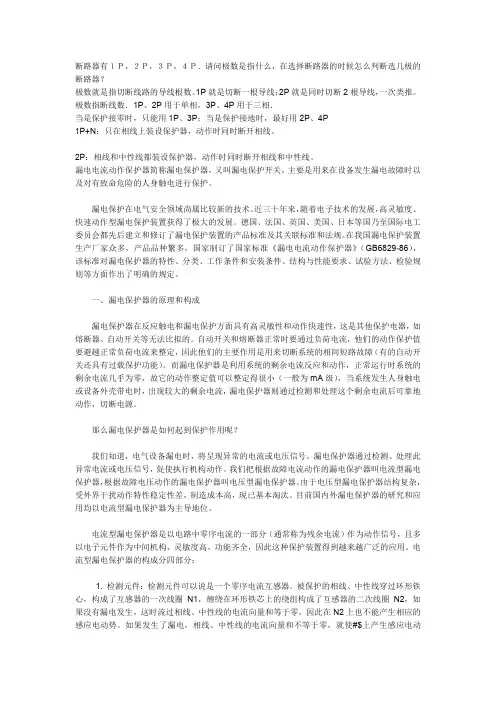

断路器有１Ｐ，２Ｐ，３Ｐ，４Ｐ．请问极数是指什么，在选择断路器的时候怎么判断选几极的断路器？极数就是指切断线路的导线根数。
1P就是切断一根导线；2P就是同时切断2根导线，一次类推. 极数指断线数．1P、2P用于单相，3P、4P用于三相．当是保护接零时，只能用1P、3P；当是保护接地时,最好用2P、4P1P+N：只在相线上装设保护器，动作时同时断开相线。
2P：相线和中性线都装设保护器，动作时同时断开相线和中性线。
漏电电流动作保护器简称漏电保护器，又叫漏电保护开关，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护。
漏电保护在电气安全领域尚属比较新的技术.近三十年来，随着电子技术的发展，高灵敏度、快速动作型漏电保护装置获得了极大的发展。
德国、法国、英国、美国、日本等国乃至国际电工委员会都先后建立和修订了漏电保护装置的产品标准及其关联标准和法规。
在我国漏电保护装置生产厂家众多，产品品种繁多，国家制订了国家标准《漏电电流动作保护器》（GB6829—86),该标准对漏电保护器的特性、分类、工作条件和安装条件、结构与性能要求、试验方法、检验规则等方面作出了明确的规定。
一、漏电保护器的原理和构成漏电保护器在反应触电和漏电保护方面具有高灵敏性和动作快速性，这是其他保护电器,如熔断器、自动开关等无法比拟的.自动开关和熔断器正常时要通过负荷电流，他们的动作保护值要避越正常负荷电流来整定，因此他们的主要作用是用来切断系统的相间短路故障（有的自动开关还具有过载保护功能）。
而漏电保护器是利用系统的剩余电流反应和动作，正常运行时系统的剩余电流几乎为零,故它的动作整定值可以整定得很小（一般为mA级)，当系统发生人身触电或设备外壳带电时，出现较大的剩余电流,漏电保护器则通过检测和处理这个剩余电流后可靠地动作，切断电源。
那么漏电保护器是如何起到保护作用呢？我们知道，电气设备漏电时,将呈现异常的电流或电压信号，漏电保护器通过检测、处理此异常电流或电压信号，促使执行机构动作。
小心触电的安全知识小心触电的安全知识随着暑期用电高峰的到来，因电器使用不当造成的意外事故频频发生。
下面是店铺为大家整理的关于小心触电的安全知识，希望大家喜欢!小心触电安全知识1、断路器操作顺序这是大家非常容易忽略的一项，尽管对于一些电流较小的情况未出现过事故，不过大家一定要养成良好的习惯，安装正规顺序操作，拉闸顺序：先断开分闸，再断总闸;合闸顺序：先合总闸，再合分闸。
这样做的目的是避免接通或断开大电流时产生的电弧对人身造成伤害。
2、意外触碰线路不管是在安装还是维修，一定要注意，手中的工具或者导电体不用时一定要放下，有过这样的例子：反拿螺丝刀去操作，结果螺丝刀头触碰到线路端子发生短路打火，十分可怕。
3、不根据颜色判断很多情况，都会用红色线接火线，蓝色线接零线，不过大家不要忘记，还存在非正规接法，甚至有些线路会在中间换线，所以，触摸线路时除了断电，还要用电笔或万用表测量后再操作。
4、不挂标识牌当我们维修或安装时，不要以为自己拉闸就没人动，你身边的任何人都有可能会合闸，不是每个人都考虑到你在维修或操作，当他们合闸后，事故就来了。
挂牌甚至照样有人送电，最好找专人看着。
5、裸线不处理好有时，我们维修时会从接线端拆下一根线，然后去测量它处，这个线头不会像您想象的静止不动，有时会因为本身存在的一点扭力恰好触碰到其它端子，要么短路产生火花，要么损坏元气件。
小心触电安全教育知识脱离电源使触电者脱离电源的方法主要有以下几种：1、拉闸迅速拉下刀闸，或拔出电源的插头。
对于照明线路引起的触电，因普通电灯的开关控制的不一定是火线，所以，还是要找电闸将闸刀拉下来。
2、拔线若电闸一时找不到，应使用干燥的木棒或木板将电线拨离触电者。
拨离时要注意，尽量不要挑线，以免电线回弹伤及他人。
3、砍线若电线被触电者抓在手里或粘在身上拨不开，可设法将干木板塞到其身下，与地隔离。
也可用有绝缘柄的斧子砍断电线。
弄不清电源方向时，两端都砍断。
砍断后注意线头处理，以免重复伤人。
与400V相比690V系统要注意什么？开关、接触器、电缆是一样的吗？接触器的控制电源如何处理，每个回路增加隔离变压器？1）断路器的分断参数不一样2）电容补偿容量不一样，电容耐压也不一样3）辅助回路电源不一样，可采取统一配套隔离变压器或每个回路单独配套隔离变压器。
注意：统配的隔离变压器其二次为IT系统，需要配套绝缘监测继电器4）690V系统往往是IT系统，即三相三线制今天上午有点时间，我给你多写一点关于在690V下低压成套开关设备的注意事项。
一）我们先来看断路器的分断能力。
下图是ABB的Emax断路器分断情况：从极限短路分断能力Icu看，电压越高Icu的值有可能会下降。
例如E4H开关，当440V时Icu＝100kA，而当660/690V时Icu=85kA。
其上的注明（2）是说当电压为600V时Icu=1 00kA。
再看Ics和Icm也有这种变化趋势，所以在选用断路器时要充分注意断路器的短路分断能力的影响。
除此之外，对断路器的一些附件，例如失压脱扣器线圈、欠压脱扣器的延时继电器、弹簧储能电动机、合闸和分闸线圈等等的工作电压要符合690V的要求。
其中弹簧储能电动机、合分闸线圈等还可通过隔离变压器降压使用，但失压脱扣器线圈则必须应用在690V下，所以需要充分注意。
下图是E开关的失压YU线圈在常态电压下的参数表：可见表中根本就没有690V这一挡数据，应用在690V下的失压线圈显然属于专配附件。
二）关于补偿电容这是400V时25kVar电容的数据这是690V下的补偿电容参数简单的比较后就知道，两者的电容耐压值相差很大。
同时，补偿电容的容值也相差很大，与电压的平方成比例。
三）辅助回路辅助回路一般来说其电压均采用220Vac，所以一定要配备辅助电源的隔离变压器。
隔离变压器二次侧要配备绝缘监测继电器，同时隔离变压器二次侧不要接地，使之成为IT接地系统。
由于开关柜内所有馈电回路、马达回路、各类电力仪表、补偿器、PLC测控系统以及各类信号灯的辅助电源均由隔离变压器供电，因此必须合理地安排辅助回路电源小母线的走线工艺和熔断器的配备，不能因为某小回路的故障而跳辅助电源总开关，避免出现全系统辅助电源停电事故。
我简单说一下，1、开关的作用：开关又称断路器，在电路中起“开断”和“闭合”电路的作用，和下面的隔离开关比，它有断流能力，也就是能带负荷动作，“不怕”电弧烧；2、隔离开关的作用：在电路中起“开断”和“闭合”电路的作用，和上面的开关比，它没有断流能力，也就是不能带负荷动作，“怕”电弧烧；只能和上面的开关配合使用，但其特殊在结构“暴露”，能让人在外面就能看到电路是开还是断，检修时起“明显”断开点的作用；3、隔离刀闸的作用：就是隔离开关；4、接地刀闸的作用：就是结构就是隔离开关，但和隔离开关的使用目的不一样，就象拉人的叫客车，拉货的叫货车一样；接地刀闸是接地用的，在检修时，将主电路通过这个刀闸，将主电路与大地连接，则主电路上就能上去人进行检修工作了，目的也是保障安全；5、接地线的作用：对没有接地刀闸的地方，人们还想上去检修工作，就需要用人工接地设备，将主电路接地，这个人工接地设备就是接地线，一般用25平方毫米以上的绝缘铜铰线制成，头上有封地线专用钩，下有接地专用钢钎；6、接触器的作用：常用于低压系统，作用相当于开关，但一般的开关不能进行频繁操作，这个设备能频繁操作，灵活操作和控制用电设备，在低压系统中使用很普遍；7、断路器的作用：就是开关。
高压隔离开关隔离开关作用：隔离开关是具有可靠断口的开关，而且断开间隙的绝缘及相间绝缘都是足够可靠的，可用于通断有电压而无负载的线路，还允许接通或断开空载的短线路、电压互感器及有限容量的空载变压器。
1、隔离开关主要用来将配电装置中需要停电的部分与带电部分可靠地隔离，以保证检修工作的安全。
2触头全部敞露在空气中，具有明显的断开点，隔离开关没有灭弧装置，因此不能用来切断负荷电流或短路电流，否则在高压作用下，断开点将产生强烈电弧，并很难自行熄灭，甚至可能造成飞弧（相对地或相间短路），烧损设备，危及人身安全，这就是所谓“带负荷拉隔离开关”的严重事故。
3隔离开关还可以用来进行某些的切换操作，以改变系统的运行方式。
电风筒的热断路器温度设置依据嘿，大家好！今天咱们要聊聊电风筒那个看起来不太显眼但又很重要的小配件——热断路器。
你肯定用过电风筒吧？谁没用过呢！洗完澡头发湿漉漉的，最期待的就是那一阵温暖的风吹过来，头发瞬间干爽。
可是，嘿嘿，你知道吗？电风筒里的热断路器可不只是一个简单的开关，它可直接关系到你用起来的安全性，还有那个温度，绝对不是随便设定的。
哎呦，听起来是不是有点复杂？其实不复杂，咱们一起来捋一捋，了解一下这个神秘的小家伙。
热断路器的主要任务，就是防止电风筒过热，保护电器不被烧坏。
这就像咱们开车时的刹车，到了紧急时刻，必须得“刹”一下，防止撞车。
所以，热断路器的温度设置，得看电风筒的额定功率。
你想想，功率越大的电风筒，它产生的热量也就越大，对吧？这个时候，热断路器就得设定在一个比较高的温度点，一旦超过了这个温度，电风筒就会自动停机，确保机器不会因为过热而损坏。
哎，听起来是不是有点像你放在锅里的水，开了就冒泡了，锅底快烧干了，水煮干了就糊锅了。
可别小看这热断路器的温控，它和你能不能顺利吹干头发可是直接挂钩的。
比如，你在风大点的时候，设定的温度太低，头发可能永远干不透。
而温度过高了，又容易伤害到发质。
因为你知道吗，电风筒的温度不适合过高，太高的风直接吹到头发上，会让头发干枯、分叉，尤其是长头发的小伙伴，简直就是灾难现场。
头发一旦失去了水分，那可是掉发的开始！但是，温度如果设得太低，可能又得吹个十几分钟，时间长了不说，手也累，头发也吹不到效果。
所以说，这个温控设置，就是个微妙的平衡。
那么究竟设置多高合适呢？这个就要看品牌、风筒的设计、材质以及使用的环境了。
一般来说，家庭用的电风筒，温度会在70度到100度之间调控。
这是最常见的设置，因为这个温度范围既能满足你干发的需求，又不会过度损伤头发。
你想想，一旦温度过高，头发就会像锅里的油一样，滋滋作响，热得不行。
这个时候，热断路器就像个“守护神”，及时跳闸，保护你和你的电风筒。
你必须知道的一些断路器知识！
①小型断路器1P、1P+N、2P到底有什么不同？网友答：
对于微型断路器来说，1P+N、1P、2P一般都用来作为单相用电器的通断操纵，但效果不同。
1P------单极断路器，具有热磁脱扣功能，仅操纵火线（相线），模数18mm；
1P+N----单极+N断路器，同时操纵火线、零线，但只有火线具有热磁脱扣功能；模数同样为18mm；
2P------单相2极断路器，同时操纵火线、零线，且都具有热磁脱扣功能，模数为2*18mm=36mm。
所以,可以得出以下结论：
1、为减少成本，用1P就可以，但上级断路器必需有漏电脱扣功能，检修时为防止火、零错乱造成事故，必需切断上级电源；
2、为检修时幸免1条的问题，可用1P+N（即DPN）；
3、用2P的理由：对于同样是18mm模数的断路器壳体而言，内部装1P和装1P+N是有区别的，前者在短路事故状态下的极限分断能力必定要高于后者，究竟空间是影响分断能力的一个重要因素。
所以，对于比较重要、检修与操作频繁、轻易出现故障的用电回路，最好还是用2P（成本高些）。
4、用1P前提是照明配电箱必需具有漏电脱扣功能，至少进线（或出线的上一级）要用漏电断路器。
②对断路器1P、1P+N、2P、3P、3P+N、4P的具体解释！网友答：1P、2P、3P、4P是极数，表明能分段几根线。
+N是N线也接入断路器，但是不分段N线。
③1P、2P、3P都有什么电器在用？它们之间有什么区别？
网友答：1P、2P单相设备，照明可以采纳1P，插座要2P；3P用在三相设备上，还有就是三相电进户的地方。
④照明回路用的是1P还是1P+N？
网友答：
1.照明用1P，传统做法，也没什么不好。
也有1P+N，觉得没必要。
照明不用漏电。
2.其有用1P+N好，像DPN这种开关，和1P开关模数一样！
3.照明一般用1P，住宅规范提到住宅卫生间照明宜带漏电庇护，所以卫生间照明回路可用1P+N带漏保的。
不过审图不提，我们一般照明全用1P的。
⑤住宅内单相配电箱进线应为1P还是2P？
（民用住宅建筑中，从电表箱出线至户内配电箱时为单相出线，为什么配电箱进线用2P而不是1P呢？开关没带漏电？）网友答：
1.2P，检修便利，安全！
2.民用建筑电气设计规范25.3/11当每户住宅采纳单相供电时，进户的微型断路器应采纳两极；当采纳三相供电时，进户的微型断路器应采纳三极。
且应设置自复式过、欠电压庇护器。
⑥关于家庭装修用1P还是2P空开的疑问？
（家庭装修支路空开用1P仅切断火线，而共用零线，这样的话，切断其中一个回路，而这个被切断的回路的终端插座处，零线还是有电压的，2P的就不存在。
而假如不懂是用的1P 还是2P的人必定误以为会都没电的，这样岂不是很不安全？）
网友答：
按照《住宅设计规范》GB50096-1999中6.5.2住宅供电系统的设计，应符合下列基本安全要求：
1.应采纳TT、TN-C-S或TN-S接地方式，并进行总等电位联结；
2.电气线路应采纳符合安全和防火要求的敷设方式配线，导线应采纳铜线，每套住宅进户线截面不应小于10平方毫米，分支回路截面不应小于2.5平方毫米。
3.每套住宅的空调电源插座、电源插座与照明，应分路设计；厨房电源插座和卫生间电源插座宜设置独立回路；
4.除空调电源插座外，其它电源插座电路应设置漏电庇护装置；
5.每套住宅应设置电源总断路器，并应采纳可同时断开相线和中性线的开关电器；
6.设洗浴设备的卫生间应做等电位联结；
7.每幢住宅的总电源进线断路器，应具有漏电庇护功能。
