断路器专题知识

断路器及隔离开关培训随着电力设备的不断发展和更新换代，断路器和隔离开关作为电力系统中的重要部件，它们的性能和可靠性直接影响到电力系统的安全运行。

因此，对断路器及隔离开关的培训是非常重要的。

本文将围绕断路器及隔离开关的基本原理、类型、工作原理、操作规程以及维护保养等方面展开培训。

第一部分：断路器基础知识1. 定义：断路器是电气设备中的一种用以实现电气设备开路、短路和过载保护的开关。

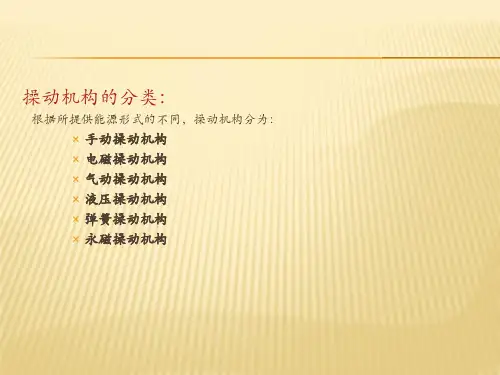

2. 构成：断路器主要由断路器本体、操作机构和触发器等部件组成。

3. 工作原理：断路器在电路中的作用是在电路超载或短路时迅速切除故障电流。

4. 类型：常见的断路器主要分为空气断路器、真空断路器和SF6 断路器等。

第二部分：隔离开关基础知识1. 定义：隔离开关是一种用来隔离和切断电气设备的电气开关。

2. 构成：隔离开关主要由隔离刀片、隔离机构和接地开关等部件组成。

3. 工作原理：隔离开关在电气设备维护、检修和分段操作时，能够隔离和切断电气设备与电源之间的电气连接。

4. 类型：根据用途不同，隔离开关主要分为高压隔离开关和负荷隔离开关两种。

第三部分：断路器及隔离开关的操作规程1. 断路器操作规程：包括手动操作、远程操作和自动操作等，操作人员需了解各种操作方式的步骤和注意事项。

2. 隔离开关操作规程：主要包括隔离开关的手动操作和远程操作，操作人员需按照标准操作规程执行操作。

3. 操作安全：操作人员在进行断路器和隔离开关操作时，应严格遵守电气安全操作规程，确保自身和设备的安全。

第四部分：断路器及隔离开关的维护保养1. 定期检查：定期对断路器和隔离开关进行检查和试验，发现异常情况及时处理。

2. 维护保养：对断路器和隔离开关的各部件进行润滑、清洁和检修，确保设备的正常运行。

3. 故障处理：对于断路器和隔离开关出现的故障，需进行及时的处理，保证设备的正常使用。

结语断路器及隔离开关作为电力系统中的重要设备，其性能和可靠性直接关系到电力系统的安全运行。

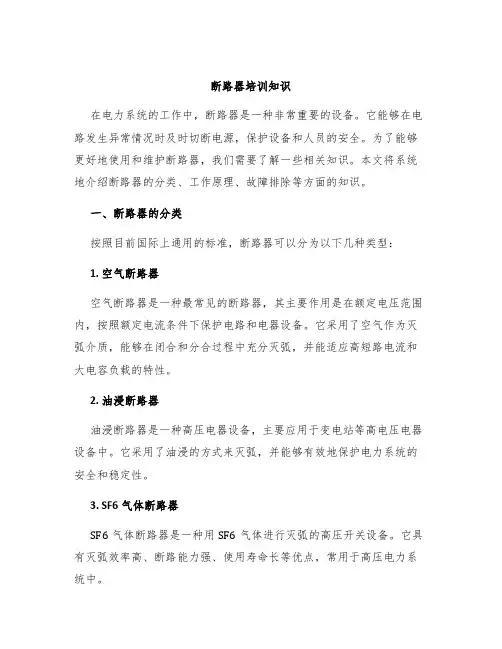

断路器培训知识在电力系统的工作中，断路器是一种非常重要的设备。

它能够在电路发生异常情况时及时切断电源，保护设备和人员的安全。

为了能够更好地使用和维护断路器，我们需要了解一些相关知识。

本文将系统地介绍断路器的分类、工作原理、故障排除等方面的知识。

一、断路器的分类按照目前国际上通用的标准，断路器可以分为以下几种类型：1. 空气断路器空气断路器是一种最常见的断路器，其主要作用是在额定电压范围内，按照额定电流条件下保护电路和电器设备。

它采用了空气作为灭弧介质，能够在闭合和分合过程中充分灭弧，并能适应高短路电流和大电容负载的特性。

2. 油浸断路器油浸断路器是一种高压电器设备，主要应用于变电站等高电压电器设备中。

它采用了油浸的方式来灭弧，并能够有效地保护电力系统的安全和稳定性。

3. SF6气体断路器SF6气体断路器是一种用SF6气体进行灭弧的高压开关设备。

它具有灭弧效率高、断路能力强、使用寿命长等优点，常用于高压电力系统中。

4. 隔离开关隔离开关是一种常用于高压设备中的开关，其主要作用是将高压设备从电网中隔离。

它通常是一种单极隔离开关，可以保证电气设备在无电压状态下进行检修和维护。

二、断路器的工作原理断路器工作的基本原理是灭弧。

在开关分合过程中，会产生电弧。

这时，断路器通过吸收和转化电弧能量，抑制电弧的反复，从而实现迅速切除电路的功能。

断路器的开关过程一般分为三个阶段：1.关合：断路器加速运行至合上的位置，随着机构运动，触头接触，然后加速运动至闭合位置。

2.分离：当电流超过额定值时，导致断路器弹开，形成电弧。

3.熄弧：在灭弧腔内，断路器通过控制介质，使电弧熄灭。

三、断路器的故障排除故障排除是断路器维护工作的重要环节。

以下是一些常见的故障现象和解决方法。

1. 断路器固定不紧如果发现断路器的固定不够紧，需要重新调整固定螺栓，使其紧固度达到标准。

2. 断路器运行不稳定运行不稳定的问题可能与灭弧室的气压不正确有关。

断路器知识点一、什么是断路器断路器（Circuit Breaker）是一种用于防止系统请求失败导致连锁故障的模式。

它可以在发生故障时快速切断服务，防止故障向其他组件或系统扩散，并提供故障处理的机制。

断路器常见于分布式系统和微服务架构中。

二、断路器的工作原理断路器通过监控服务的调用情况来决定是否打开或关闭。

当服务调用失败达到一定的阈值时，断路器会打开，并在一段时间后自动尝试恢复服务。

如果在这段时间内服务依然失败，断路器会延长恢复时间；而如果服务调用成功，断路器会逐渐关闭，重新恢复服务。

三、断路器的优势1.快速失败和快速恢复：断路器可以在服务调用失败时快速失败，防止故障向下游扩散。

同时，断路器也能够在一段时间后尝试重新恢复服务，减少因故障而导致的长时间不可用问题。

2.避免过载：断路器可以通过熔断限制服务的调用次数，避免过多请求导致系统负载过大，提高系统稳定性。

3.实时监控和自动恢复：断路器可以实时监控服务的调用状态，并自动恢复服务。

这样就减少了人工介入的时间和成本，并且可以更及时地发现和处理故障。

四、断路器的状态断路器通常有三个状态：关闭、打开、半开。

1.关闭状态：在关闭状态下，服务可以正常运行，断路器不会对服务进行限制。

2.打开状态：当服务调用失败超过一定的阈值时，断路器会进入打开状态，此时断路器会立即停止服务调用，并返回预先定义的错误信息。

在打开状态下，请求将直接被熔断，不会传递到具体的服务。

3.半开状态：当断路器打开一段时间后，进入半开状态。

在半开状态下，断路器会尝试恢复服务，允许一个请求通过。

如果此次请求成功，断路器将继续进入关闭状态；如果请求失败，断路器将重新进入打开状态。

五、断路器的配置参数断路器通常需要配置一些参数来控制其行为。

下面是一些常见的参数：1.失败阈值：当请求失败次数超过该阈值时，断路器将打开。

2.恢复时间窗口：当断路器打开后，经过该时间窗口后，断路器会尝试恢复服务。

3.错误百分比阈值：当请求失败的百分比超过该阈值时，断路器将打开。

断路器知识培训一、断路器的基本概念断路器是一种用来保护电气设备和电气线路免受过载和短路的装置。

它可以在电路中断开电流，并保护电气设备不受过载或短路的损害。

断路器通常被安装在电气系统的入口处，以便在出现故障时能够及时切断电路。

断路器的基本结构包括断路器主体、触发装置、过流保护装置、手动操作机构、状态显示装置等。

二、断路器的分类1. 按用途分类（1）配电断路器：用于保护配电系统和电气设备。

（2）发电机断路器：用于保护发电机和发电系统。

（3）输电线路断路器：用于保护输电线路和变电站等设备。

2. 按动作方式分类（1）熔断式断路器：利用熔断器在过载或短路时熔断开路。

（2）磁力式断路器：利用电磁释放器在过载或短路时产生磁力切断电路。

（3）热力式断路器：利用热释放器在过载时热带膨胀导致动作切断电路。

3. 按额定电流分类（1）低压断路器：额定电压不超过1000V的断路器。

（2）高压断路器：额定电压在1000V以上的断路器。

三、断路器的基本特性1. 额定电流：断路器额定工作电流是最大允许通过的电流，也是断路器正常工作时的电流值。

2. 断路能力：断路器的断路能力是指其在短路条件下能够安全切断电路的能力，通常用短路电流的大小来表示。

3. 隔离性能：断路器在分断电路时能够有效隔离电源与负载，以确保人员和设备的安全。

4. 过载保护：断路器能够对连续过载和短时过载进行保护，在过载情况下及时切断电路。

5. 短路保护：断路器能够在电路发生短路时迅速切断电路，以防止设备受到损坏。

四、断路器的安装和维护1. 安装要求（1）断路器的安装应符合设计要求，要采取防护措施确保安全。

（2）断路器的接线要正确，接触良好，紧固可靠。

（3）断路器的使用环境应干燥、通风，并且远离易燃易爆物品。

2. 检修维护（1）需要定期对断路器进行检查和保养，保持设备的状态良好。

（2）定期检查断路器的接线、触点和连接部件是否正常，要及时清除灰尘和杂物。

（3）定期检查断路器的性能和动作特性，确保其正常工作。

断路器知识问答,断路器相关问题解答1、低压断路器分哪几类？生产的低压断路器分万能断路器、塑壳断路器、小型断路器、漏电断路器四类。

2、万能断路器有哪几个系列？壳架等级额定电流有几种？万能式断路器有四个系列，主要是：⑴YKW1智能型万能式断路器，壳架等级额定电流为2000A、3200A 二种；⑵DW17万能式断路器，壳架等级额定电流为630A、1600A、2500A、4000A四种；⑶DW16万能式断路器，壳架等级额定电流为630A、2000A、4000A 三种；⑷DW15万能式断路器，壳架等级额定电流为630A、1600A、2500A、4000A四种；3、塑壳式断路器有几个系列？壳架等级额定电流有几种？塑壳断路器有七个系列，主要是：⑴YKM1塑壳断路器，壳架等级额定电流为100A、225A、400A、630A四种；⑵DZ20塑壳断路器，壳架等级额定电流为100A、225A、400A、630A、800A、1250A六种规格的Y、J、G型号；⑶DZX10塑壳断路器，壳架等级额定电流为100A、225A、630A三种；⑷H型塑壳断路器，壳架等级额定电流为150A、250A、600A、1200A 四种；⑸DZ12塑壳断路器，壳架等级额定电流为63A、分单级、双级、四级四种；⑹DZ5塑壳断路器，壳架等级额定电流为20A、50A两种；⑺DZ108塑壳断路器，壳架等级额定电流为20A、32A、63A三种。

4、小型断路器有几个系列？分别有哪几种规格？小型断路器有一个系列，主要是：DZ47小型断路器，壳架等级额定电流为63A，分单极、双极、三极、四极四种。

5、漏电断路器有几个系列？分别有哪几种规格？漏电断路器有六个系列，主要是：⑴DZ47LE漏电断路器，壳架等级额定电流为32A，分1P+N、双级、三级、3P+N、四级五种；⑵DZ10LE漏电断路器，壳架等级额定电流为100A、250A、630A 三种；⑶DZ15LE漏电断路器，壳架等级额定电流为40A、100A两种；⑷DZ20LE漏电断路器，壳架等级额定电流为100A、250A、400A 三种；⑸DZ25LE漏电断路器，壳架等级额定电流为100A、200A两种；⑹DZ18漏电断路器，壳架等级额定电流为20A，分单钮和双钮两种。

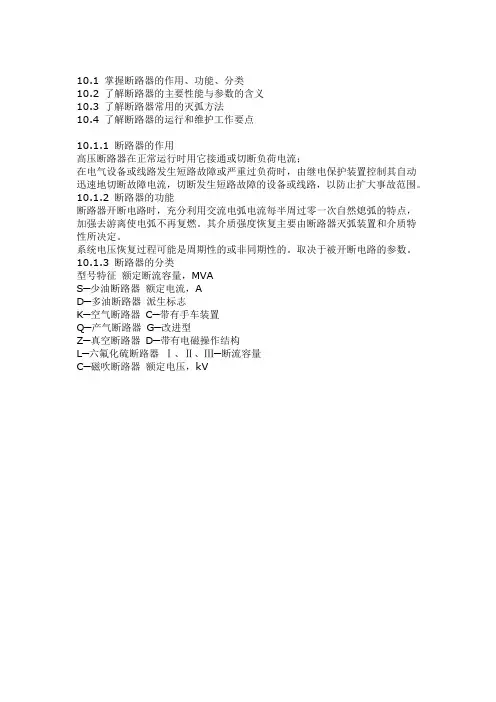

10.1 掌握断路器的作用、功能、分类
10.2 了解断路器的主要性能与参数的含义
10.3 了解断路器常用的灭弧方法
10.4 了解断路器的运行和维护工作要点
10.1.1 断路器的作用
高压断路器在正常运行时用它接通或切断负荷电流；
在电气设备或线路发生短路故障或严重过负荷时，由继电保护装置控制其自动迅速地切断故障电流，切断发生短路故障的设备或线路，以防止扩大事故范围。

10.1.2 断路器的功能
断路器开断电路时，充分利用交流电弧电流每半周过零一次自然熄弧的特点，加强去游离使电弧不再复燃。

其介质强度恢复主要由断路器灭弧装置和介质特性所决定。

系统电压恢复过程可能是周期性的或非同期性的。

取决于被开断电路的参数。

10.1.3 断路器的分类
型号特征额定断流容量，MVA
S─少油断路器额定电流，A
D─多油断路器派生标志
K─空气断路器C─带有手车装置
Q─产气断路器G─改进型
Z─真空断路器D─带有电磁操作结构
L─六氟化硫断路器Ⅰ、Ⅱ、Ⅲ─断流容量
C─磁吹断路器额定电压，kV。

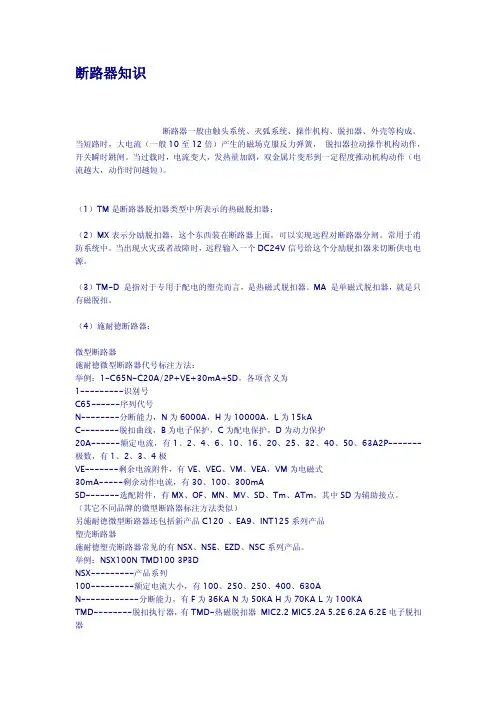

断路器知识断路器一般由触头系统、灭弧系统、操作机构、脱扣器、外壳等构成。

当短路时，大电流（一般10至12倍）产生的磁场克服反力弹簧，脱扣器拉动操作机构动作，开关瞬时跳闸。

当过载时，电流变大，发热量加剧，双金属片变形到一定程度推动机构动作（电流越大，动作时间越短）。

（1）TM是断路器脱扣器类型中所表示的热磁脱扣器；（2）MX表示分励脱扣器，这个东西装在断路器上面，可以实现远程对断路器分闸。

常用于消防系统中。

当出现火灾或者故障时，远程输入一个DC24V信号给这个分励脱扣器来切断供电电源。

（3）TM-D是指对于专用于配电的塑壳而言，是热磁式脱扣器。

MA是单磁式脱扣器，就是只有磁脱扣。

（4）施耐德断路器：微型断路器施耐德微型断路器代号标注方法：举例：1-C65N-C20A/2P+VE+30mA+SD，各项含义为1---------识别号C65------序列代号N--------分断能力，N为6000A，H为10000A，L为15kAC--------脱扣曲线，B为电子保护，C为配电保护，D为动力保护20A------额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A2P-------极数，有1、2、3、4极VE-------剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式30mA-----剩余动作电流，有30、100、300mASD-------选配附件，有MX、OF、MN、MV、SD、Tm、ATm，其中SD为辅助接点。

（其它不同品牌的微型断路器标注方法类似）另施耐德微型断路器还包括新产品C120、EA9、INT125系列产品塑壳断路器施耐德塑壳断路器常见的有NSX、NSE、EZD、NSC系列产品。

举例：NSX100N TMD1003P3DNSX---------产品系列100---------额定电流大小，有100、250、250、400、630AN------------分断能力，有F为36KA N为50KA H为70KA L为100KATMD--------脱扣执行器，有TMD-热磁脱扣器MIC2.2MIC5.2A5.2E6.2A6.2E电子脱扣器100---------实际电流100A下有16253240506380100A160A下有80100125160A250A下有125160200250A400A下有400A630A下有630A3P3D------极数有3P2D3P3D4P3D4P4D框架断路器施耐德框架断路器有MT MTE NW系列产品框架断路器(3张)举例：MTN106mic2.03PMT---------系列号N1----------分断能力有N1N250KA、H165KA、H1b85KA、H2100KA、NWN1 42KA06----------电流06-630A08-800A10-1000A12-1250A16-1600A20-2000A 25-2500A32-3200A40-4000A50-5000A63-6300Amic2.0------控制单元有：基本型mic2.0基本保护mic5.0选择性保护mic6.0选择性保护+接地故障保护电流表A mic2.0A基本保护mic5.0A选择性保护mic6.0A选择+接地故障保护mic7.0A选择+漏电保护电能表D mic5.0D选择性保护mic6.0D选择+接地故障保护功率表P mic5.0P选择性保护mic6.0P选择+接地故障保护mic7.0P选择+漏电保护谐波表H mic5.0H选择性保护mic6.0H选择+接地故障保护mic7.0H选择+漏电保护3P----------极数分3P4P2档另外还有固定式抽屉式断路器之分。

低压断路器的基本知识发布日期：[2014-02-26] 浏览：6470第一节概述一、低压断路器的定义、分类及执行的标准(一)定义低压断路器是一种使用于低压电网〔交流(50Hz或 60Hz额定电压在120及以下，直流额定电压在1200v及以下的电路〕的配电电器。

按其用途，低压断路器被定义为:能够接通、承载及分断正常电路条件的电流，也能在规定的非正常条件下(如过载、短路、欠电压以及发生单相接地故障时)接通、承载一定时间和分断电流的开关电器。

过去也称之为自动开关、空气开关和空气断路器(空开、空断)等。

(二)低压断路器的分类低压断路器按其结构、功能和用途可分为:万能式 (也称框架式)、塑料外壳式、以及灭磁式、爆炸式，真空和选相闭合式等等。

后面的四种属于特殊场合使用，就不予论述。

万能式、塑料外壳(模具压塑外壳)式两种主要的断路器，按它们的使用类别，国际电工委员会的IEc标准和我国相应标准又再分成A类和B 类两个类型。

A类:是指在短路情况下，断路器无明确指明用作串联在负载侧的另一短路保护装置的选择性保护，即在短路情况卜，选择性无人为的短延时，因而对此种断路器无额定短时耐受电流的要求，属于A类的断路器;在除短路情况外，如可作选择性保护、也可设置短延时，但其短时耐受电流可比标准规定值(12In或5kA ,以及In> 250OA时的30kA小。

大量的塑壳式断路器、小型断路器和一部分小电流规格的万能式断路器属于A类，它的明显特征是:保护性能仅有过载长延时、短路瞬时的二段保护。

B类:是指在短路情况下，断路器明确作串联在负载侧的另，一短路保护装置的选择性保护，即在短路情况下，选择性保护有人为短延时(可调节)，这一类断路器要求有额定短时耐受电流，绝大多数的万能式都属于B类。

目前采用智能型控制器(脱扣器)的塑壳式也属于B类，它的明显特征是:保护特性具有过载长延时、短路瞬动、又有短路短延时的三段保护，他们最适宜作选择性保护。

断路器基本知识断路器是一种用于保护电路免受过载和短路等电气故障的电气设备。

它是电路中的一种自动开关，用于在电路发生故障时迅速切断电流，以防止电路和设备受损。

断路器的基本原理是利用热释放和电磁释放两种机构来实现故障切断。

当电路中的电流超过断路器额定电流时，热释放机构会被激活，引起断路器触发，断开电路。

而在电路发生短路等故障时，电磁释放机构会感应到故障电流，迅速切断电路。

断路器的主要构成部分包括电磁线圈、触点、热释放器和弹簧等。

电磁线圈是断路器的核心部件，当电流超过额定值时，电磁线圈会产生磁场，引起触点的吸合或脱离，从而切断电流。

热释放器是通过受热元件感应电流的大小，当电流超过额定值时，受热元件会膨胀，触发断路器的动作机构，切断电路。

断路器的额定电流是指断路器可以安全承受的最大电流。

在选择断路器时，需要根据电路的额定电流来选择合适的断路器。

如果电流超过了断路器的额定电流，断路器就会被触发，切断电路。

因此，选择合适的断路器对于电路的正常运行和设备的安全非常重要。

除了额定电流，断路器还有额定工作电压、短路开断能力和额定断路能力等参数需要考虑。

额定工作电压是指断路器可以正常工作的最大电压。

短路开断能力是指断路器可以安全切断短路电流的能力。

额定断路能力是指断路器可以安全切断额定电流的能力。

断路器还有许多不同类型，例如空气断路器、熔断器、磁力式断路器和微型断路器等。

不同类型的断路器适用于不同的电路和设备。

例如，空气断路器适用于大型电力系统，可以切断高电流。

而微型断路器适用于小型电路和家用电器，可以提供短路和过载保护。

断路器是一种非常重要的电气设备，用于保护电路免受各种电气故障的影响。

通过合适的选择和使用断路器，可以确保电路和设备的安全运行，防止火灾和其他事故的发生。

因此，在设计和安装电路时，我们应该充分考虑断路器的选择和配置，以确保电路的可靠性和安全性。

断路器断路器按其使用范围分为高压断路器，和低压断路器，高低压界线划分比较模糊，一般将3kV以上的成为高压电器。

低压断路器又称自动开关，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器（欠压:电压小于正常输出的电压值,称为欠压. 失压:电压为零时,称为失压。

过载是指电流超过了设备的额定能力，短路短路就是电源未经过负载而直接由导线接通成闭合回路）它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件，一获得了广泛的应用。

分类：按操作方式分有：电动操作、储能操作和手动操作。

按结构分有：万能式和塑壳式。

按使用类别分有：选择型和非选择型。

按灭弧介质分有：油浸式、真空式和空气式。

按动作速度分有：快速型和普通型。

按极数分有：单级、二级、三级和四级等。

按安装方式分有：插入式、固定式和抽屉式等。

高压断路器(或称高压开关)是变电所主要的电力控制设备,具有灭弧特性,当系统正常运行时,它能切断和接通线路及各种电气设备的空载和负载电流;当系统发生故障时,它和继电保护配合,能迅速切断故障电流,以防止扩大事故范围.因此,高压断路器工作的好坏,直接影响到电力系统的安全运行；高压断路器种类很多，按其灭弧的不同，可分为：油断路器（多油断路器、少油断路器）、六氟化硫断路器（SF6断路器）、真空断路器、压缩空气断路器等————————————————————————另外断路器也是一种证券术语断路器Circuit Breakers当市场下跌达到一定幅度时，证券及商品交易所采取的暂停股票和股指期货交易的措施，下跌幅度通常是依据特定一段时间内下降的百分比。

例如，根据纽约证券交易所在1998年春季引入的新断路器，在道琼斯工业平均指数下跌10％、20％和30％时，股票交易暂停。

断路器基础知识一、内容简述断路器简单来说，就像是一个电力系统的“保护神”。

它的主要任务就是保护电路安全，防止电路因为过载或者短路而受损。

想象一下如果我们的家里面有很多电线，就像是很多小溪流汇聚成的大河。

有时候因为某些原因，这些电线可能会“洪水泛滥”，这时候就需要断路器来“挺身而出”，及时切断电流，防止电路“崩溃”。

具体来说断路器内部有一个特殊的装置，可以感知电流的变化。

当电流超过设定的安全值时，这个装置就会自动启动，切断电路从而防止电器损坏甚至引发火灾等危险情况。

所以无论是家庭电路还是大型工业设施，都离不开断路器的保护。

1. 断路器的重要性及在电力系统中的作用大家都知道，电是我们日常生活中不可或缺的一部分。

想象一下如果电突然中断，我们的生活会陷入怎样的困境呢？而断路器就是那个在关键时刻保障我们电力供应的“守护者”。

断路器到底有多重要呢？简单地说它就是电力系统的“保镖”，时刻守护着电力系统的安全。

当我们谈论电力系统时，断路器的作用就更加明显了。

想象一下一条繁忙的公路，车辆来来往往，络绎不绝。

如果其中一辆车出现故障，那就可能会影响到整条公路的畅通。

在电力系统中，断路器就像那个交通警察，一旦发现电路中的“车辆”（电流）出现问题，它就会立刻采取行动，切断问题源头，确保整个系统的安全。

断路器就像电力系统中的“守门人”，默默守护着我们的用电安全。

正是因为它的存在，我们才能安心地使用电力，享受它带来的便利和舒适。

所以我们应该更加重视断路器的知识学习，了解它的工作原理和性能特点，这样才能更好地保障我们的生活和财产安全。

2. 断路器的发展历程及现状断路器作为一种重要的电气保护设备，其发展可谓见证了人类电气技术的突飞猛进。

回溯历史最初的断路器形态简单，功能单一主要用于切断高电流，保护电路安全。

随着时间的推进，技术的进步和市场的需求不断推动断路器的发展。

如今的断路器，已经发展出多种类型，功能也越来越丰富。

它们不仅能够切断电流，还具备了短路保护、过载保护、漏电保护等多种功能，大大提高了用电的安全性。

断路器的分类(1)框架式断路器(ACB)框架断路器也称为万能式断路器，其所有零件都装在一个绝缘的金属框架内，常为开启式，可装设多种附件，更换触头和部件较为方便,多用在电源端总开关。

过电流脱扣器有电磁式，电子式和智能式脱扣器等几种。

断路器具有长延时、短延时、瞬时及接地故障四段保护,每种保护整定值均根据其壳架等级在一定范围内调整。

框架断路器适用交流50Hz,额定电压380V、660V,额定电流为20OA-6300A的配电网络中，主要用来分配电能和保护线路及电源设备免受过载、欠电压、短路，单相接地等故障的危害，该断路器具有多种智能保护功能，可做到选择性保护。

在正常的条件下，可作为线路的不频繁转换之用。

1250A以下的断路器在交流50Hz电压380V的网络中可用作保护电动机的过载和短路。

框架式断路器还经常应用于变压器40OV侧出线总开关、母线联络开关、大容量馈线开关和大型电动机控制开关。

(2)塑壳式断路器(MCCB)塑壳式断路器也被称为装置式断路器，其接地线端子外触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内。

辅助触点，欠电压脱扣器以及分励脱扣器等多采用模块化，结构非常紧凑，一般不考虑维修,适用于作支路的保护开关。

塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。

塑壳式断路器过电流脱扣器有电磁式和电子式两种，一般电磁式塑壳断路器为非选择性断路器，仅有长延时及瞬时两种保护方式；电子式塑壳断路器有长延时、短延时、瞬时和接地故障四种保护功能。

部分电子式塑壳断路器新推出的产品还带有区域选择性连锁功能。

塑壳式断路器一般用于配电馈线控制和保护,小型配电变压器的低压侧出线总开关，动力配电终端控制，也可用于各种生产机械的电源开关。

（3）微型断路器（MCB）微型断路器是建筑电气终端配电装置引中使用最广泛的一种终端保护电器。

用于125A以下的单相、三相的短路、过载、过压等保护，包括单极1P,二极2P、三极3P、四极4P四种。

断路器基本知识及原理9．4．1概述（1）断路器的用途低压断路器曾称自动开关，是指按规定条件，对配电电路、电动机或其他用电设备实行通断操作并起保护作用，即当电路内出现过载、短路或欠电压等情况时能自动分断电路的开关电器。

通俗地讲，断路器是一种可以自动切断故障线路的保护开关，它既可用来接通和分断正常的负载电流、电动机的工作电流和过载电流，也可用来接通和分断短路电流，在正常情况下还可以用于不频繁地接通和断开电路以及控制电动机的起动和停止。

断路器具有动作值可调整、兼具过载和保护两种功能、安装方便、分断能力强以及动作后不需要更换元件等优点，因此应用非常广泛。

（2）断路器的分类断路器的种类繁多，可按使用类别、结构型式、操作方式、极数、安装方式、灭弧介质、用途等多种方式进行分类。

①按使用类别分，有非选择型(A类)和选择型(B类)。

其中，A类断路器在短路情况下，不明确用作串联在负载侧的另一短路保护装置的选择性保护，无人为的短延时，因而没有额定短时耐受电流要求；B类断路器在短路情况下，明确用作串联在负载侧的另一短路保护装置的选择性保护，即有人为的短延时(可调节)，其延时时间不小于0.05s，因而有额定短时耐受电流要求。

②按结构型式分，有万能式(曾称框架式)和塑料外壳式(曾称装置式)等。

③按操作方式分，有人力操作(手动)和无人力操作(电动、储能)等。

④按极数分，有单极、两极、三极和四极等。

⑤按安装方式分，有固定式、插入式和抽屉式等。

⑥按灭弧介质分，有空气式和真空式，目前国产断路器为空气式较多。

⑦按采用的灭弧技术分，有零点灭弧式和限流式两类。

其中，零点灭弧式可使被触头拉开的电弧在交流电流自然过零时熄灭；限流式可把峰值预期短路电流限制到一个较小的截断电流。

⑧按用途分，有配电用、电动机保护用、家用和类似场所用、剩余电流(漏电)保护用、特殊用途用等，详见表9—48。

表9-48低压断路器按用途分类①根据断路器容和需要，可以超出此范围。

一文讲清“断路器”所有知识一、什么是断路器，其工作原理是什么？断路器能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。

断路器一般由触头系统、灭弧系统、操作机构、脱扣器、外壳等构成。

断路器按其使用范围分为高压断路器和低压断路器，高低压界线划分比较模糊，一般将3KV以上的断路器称为高压电器。

断路器工作原理：断路器工作原理是当短路时，大电流产生的磁场克服反力弹簧，脱扣器拉动操作机构动作，开关瞬时跳闸。

当过载时，电流变大，发热量加剧，双金属片变形到一定程度推动机构动作，电流越大，动作时间越短。

断路器有电子型的，使用互感器采集各相电流大小，与设定值比较，当电流异常时微处理器发出信号，使电子脱扣器带动操作机构动作。

二、断路器主要的作用有两个方面（1）控制作用。

即根据运行需要，投入或切除部分电力设备或线路。

（2）保护作用。

即在电力设备或线路发生故障时，通过继电保护及自动装置作用于断路器，将故障部分从电网中迅速切除，以保证电网非故障部分的正常运行。

高压断路器1.正常情况下接通和断开高压电路中的空载及负荷电流。

2.在系统发生故障时能与保护装置和自动装置相配合，迅速切断故障电流，防止事故扩大，从而保证系统安全运行。

断路器其实就是一种开关，它和其他普通开关的不同点主要在：1.适用电压等级高2.灭弧介质及方式，有真空，少油，多油及六氟化硫等等3.灭弧能力强，效果好。

漏电保护器做为低压断路器（又称空气开关或自动开关），这种断路器的原理是火线和地线相连接时，会起到保护作用。

会自动断开。

一般漏电人体触电，就会自动断路。

断路器在日常生活中应用得比较广，各种电器内保护电路、家庭用电线路中的触电保护器等。

其作用是：当电路中发生短路时，断路器瞬间动作，断开电源，保护线路。

如果人触电，断路器瞬间动作，断开电源，就能起到保安作用。

断路器的质量好坏直接关系到是否能真正起到保安作用，因此，家用断路器质量是关键，一定要买有生产产址，生产日期，质量保证书。

断路器知识点一、断路器的概念断路器是一种用于保护电路和设备的开关装置，其主要功能是在电路中断开或接通电流。

它可以在过载、短路和地故障等情况下自动切断电源，从而保护电气设备和人身安全。

二、断路器的分类1. 按照使用场合分类：低压断路器：适用于低压配电系统。

中压断路器：适用于中压配电系统。

高压断路器：适用于高压配电系统。

2. 按照动作方式分类：热磁式断路器：通过热元件和磁元件来实现过载和短路保护。

电子式断路器：通过芯片控制来实现保护功能，具有精度高、灵敏度好等优点。

3. 按照结构分类：空气式断路器：通过空气介质来隔离和切换电流，具有可靠性高、维修方便等优点。

真空式断路器：通过真空介质来隔离和切换电流，具有灵敏度高、寿命长等优点。

油浸式断路器：通过油介质来隔离和切换电流，具有耐高温、耐污染等优点。

4. 按照保护功能分类：过载保护断路器：用于保护电路和设备在超过额定电流时不受损坏。

短路保护断路器：用于在电路发生短路时自动切断电源，避免设备受到损坏。

漏电保护断路器：用于检测电流泄漏到地线上的情况，当泄漏电流超过额定值时自动切断电源。

三、断路器的工作原理1. 过载保护原理：当负载电流超出额定值时，热元件会受到加热作用，使得弹性元件变形并推动触头脱离固定点，从而实现切断电源的目的。

2. 短路保护原理：当发生短路故障时，磁铁感应器会产生大量的磁场力量，使得机构运动并迅速将触头分离。

同时，在机构运动的过程中，触头也会随之移动并跳开接触点。

3. 漏电保护原理：漏电保护器主要是通过检测回路中的零线和地线之间的电流差异来实现的。

当回路中的电流泄漏到地线上时，漏电保护器会自动切断电源。

四、断路器的选型1. 额定电压和额定电流：选择断路器时需要根据所需保护设备的额定电压和额定电流来确定。

2. 短路容量：短路容量是指断路器在发生短路故障时可以承受的最大瞬时电流值，需要根据所需保护设备的短路容量来确定。

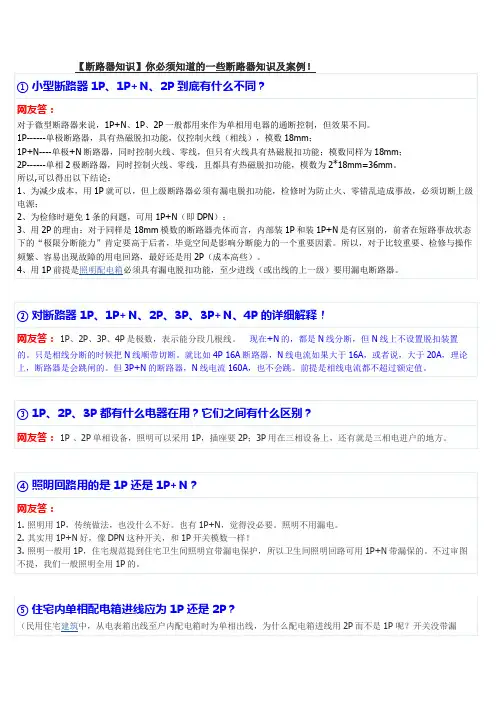

3. 极数：极数是指断路器内部开关触头的数量，一般为单极、双极、三极等。
