断路器基本常识要点

断路器及隔离开关培训随着电力设备的不断发展和更新换代，断路器和隔离开关作为电力系统中的重要部件，它们的性能和可靠性直接影响到电力系统的安全运行。

因此，对断路器及隔离开关的培训是非常重要的。

本文将围绕断路器及隔离开关的基本原理、类型、工作原理、操作规程以及维护保养等方面展开培训。

第一部分：断路器基础知识1. 定义：断路器是电气设备中的一种用以实现电气设备开路、短路和过载保护的开关。

2. 构成：断路器主要由断路器本体、操作机构和触发器等部件组成。

3. 工作原理：断路器在电路中的作用是在电路超载或短路时迅速切除故障电流。

4. 类型：常见的断路器主要分为空气断路器、真空断路器和SF6 断路器等。

第二部分：隔离开关基础知识1. 定义：隔离开关是一种用来隔离和切断电气设备的电气开关。

2. 构成：隔离开关主要由隔离刀片、隔离机构和接地开关等部件组成。

3. 工作原理：隔离开关在电气设备维护、检修和分段操作时，能够隔离和切断电气设备与电源之间的电气连接。

4. 类型：根据用途不同，隔离开关主要分为高压隔离开关和负荷隔离开关两种。

第三部分：断路器及隔离开关的操作规程1. 断路器操作规程：包括手动操作、远程操作和自动操作等，操作人员需了解各种操作方式的步骤和注意事项。

2. 隔离开关操作规程：主要包括隔离开关的手动操作和远程操作，操作人员需按照标准操作规程执行操作。

3. 操作安全：操作人员在进行断路器和隔离开关操作时，应严格遵守电气安全操作规程，确保自身和设备的安全。

第四部分：断路器及隔离开关的维护保养1. 定期检查：定期对断路器和隔离开关进行检查和试验，发现异常情况及时处理。

2. 维护保养：对断路器和隔离开关的各部件进行润滑、清洁和检修，确保设备的正常运行。

3. 故障处理：对于断路器和隔离开关出现的故障，需进行及时的处理，保证设备的正常使用。

结语断路器及隔离开关作为电力系统中的重要设备，其性能和可靠性直接关系到电力系统的安全运行。

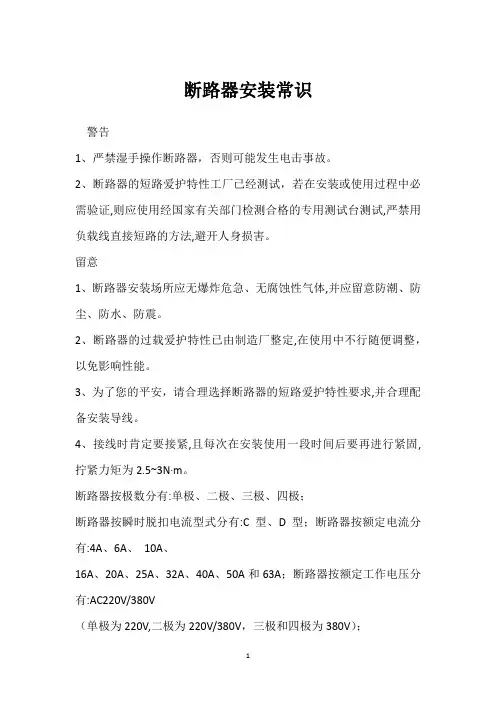

断路器安装常识
警告
1、严禁湿手操作断路器，否则可能发生电击事故。

2、断路器的短路爱护特性工厂已经测试，若在安装或使用过程中必需验证,则应使用经国家有关部门检测合格的专用测试台测试,严禁用负载线直接短路的方法,避开人身损害。

留意
1、断路器安装场所应无爆炸危急、无腐蚀性气体,并应留意防潮、防尘、防水、防震。

2、断路器的过载爱护特性已由制造厂整定,在使用中不行随便调整，以免影响性能。

3、为了您的平安，请合理选择断路器的短路爱护特性要求,并合理配备安装导线。

4、接线时肯定要接紧,且每次在安装使用一段时间后要再进行紧固,拧紧力矩为2.5~3N·m。

断路器按极数分有:单极、二极、三极、四极；
断路器按瞬时脱扣电流型式分有:C型、D型；断路器按额定电流分有:4A、6A、10A、
16A、20A、25A、32A、40A、50A和63A；断路器按额定工作电压分有:AC220V/380V
（单极为220V,二极为220V/380V，三极和四极为380V）；
结构与工作原理
断路器由触头系统、灭弧系统、电磁系统、脱扣机构、操作机构及外壳等组成。

断路器的工作原理：在正常工作状况下，扳动操作机构,此时脱扣器机构闭锁，动、静触头接触,使电源接通。

当线路过载时，电磁系统的双金属片产生变形,推动锁扣使机构脱扣,动触头断开切断电源。

当线路短路时电磁系统吸动铁芯,铁芯顶杆推动锁扣使机构脱扣，完成断路器的分断爱护作用。

安装电气产品请严格根据国家标准执行，非专业人员不得私自安装，拆装电气原件！。

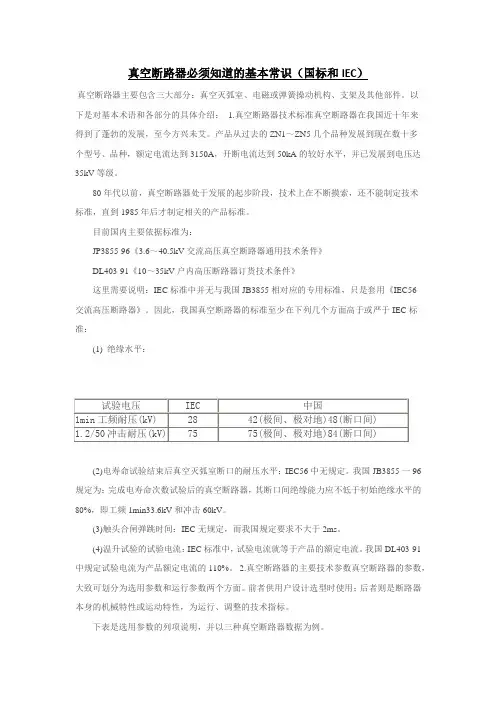

真空断路器必须知道的基本常识（国标和IEC）真空断路器主要包含三大部分：真空灭弧室、电磁或弹簧操动机构、支架及其他部件。

以下是对基本术语和各部分的具体介绍：1.真空断路器技术标准真空断路器在我国近十年来得到了蓬勃的发展，至今方兴未艾。

产品从过去的ZN1～ZN5几个品种发展到现在数十多个型号、品种，额定电流达到3150A，开断电流达到50kA的较好水平，并已发展到电压达35kV等级。

80年代以前，真空断路器处于发展的起步阶段，技术上在不断摸索，还不能制定技术标准，直到1985年后才制定相关的产品标准。

目前国内主要依据标准为：JP3855-96《3.6～40.5kV交流高压真空断路器通用技术条件》DL403-91《10～35kV户内高压断路器订货技术条件》这里需要说明：IEC标准中并无与我国JB3855相对应的专用标准，只是套用《IEC56交流高压断路器》。

因此，我国真空断路器的标准至少在下列几个方面高于或严于IEC标准：(1) 绝缘水平：(2)电寿命试验结束后真空灭弧室断口的耐压水平：IEC56中无规定。

我国JB3855一96规定为：完成电寿命次数试验后的真空断路器，其断口间绝缘能力应不低于初始绝缘水平的80%，即工频1min33.6kV和冲击60kV。

(3)触头合闸弹跳时间：IEC无规定，而我国规定要求不大于2ms。

(4)温升试验的试验电流：IEC标准中，试验电流就等于产品的额定电流。

我国DL403-91中规定试验电流为产品额定电流的110%。

2.真空断路器的主要技术参数真空断路器的参数，大致可划分为选用参数和运行参数两个方面。

前者供用户设计选型时使用；后者则是断路器本身的机械特性或运动特性，为运行、调整的技术指标。

下表是选用参数的列项说明，并以三种真空断路器数据为例。

表中所列各项参数，均须按JB3855和DL403标准的要求，在产品的型式试验中逐项加以验证，最终数据以型式试验报告为准。

2.真空断路器的主要技术参数:3.真空断路器的机械特性（运行参数）为满足真空灭弧室对机械参量的要求，保证真空断路器电气机械性能，确保运行可靠性，真空断路器须具有稳定、良好的机械特性。

断路器基础知识及常用断路器选型一、断路器基础知识1、断路器的保护断路器有短路、过载、接地、漏电等保护功能。

常用断路器的保护代号如下： L—过载长延时保护；I—短路瞬时保护；S—短路短延时保护；G—接地故障保护。

就应用而言，断路器可分为配电保护型和电动机保护型。

配电保护型适用于电源配送，电动机保护适用于电动机前端保护，另外还有发电机保护类型。

2、断路器的脱扣方式断路器的脱扣一般分为以下几种：热磁脱扣：包含热脱扣、电磁脱扣两个功能。

热脱扣是通过双金属片过电流延时发热变形推动脱扣传动机构；磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣。

优点是性能稳定且不受电压波动影响、寿命长、价格相对便宜；缺点是只能提供二段保护（短路和过载），动作值误差比较大，灵敏度低、不易整定，动作慢。

（适合做过载保护）电子脱扣：可以有以上热磁脱扣的所有功能，并可以方便地进行整定。

电子脱扣器就是用电子元件构成的电路，检测主电路电流，放大、推动脱扣机构。

优点是可以提供三段甚至四段保护（LISG），动作值比较精确，而且可以调节。

加装通讯模块后还可以与上位机连接，进行远程控制。

基本不受环境温度影响，而且在节能增效方面有很大的优势。

缺点就是成本过高，受进线电源影响、略易损坏。

（适合做短路保护）磁脱扣：磁脱扣一般用于电动机保护功能。

3、断路器的基本参数额定电压：分为额定工作电压、额定绝缘电压、额定冲击耐压。

我们一般考虑的只有额定工作电压。

额定频率：一般的断路器均可工作在50HZ/60HZ。

分断能力：分为极限分断能力和使用分断能力。

在不同的额定工作电压下，其分断能力是不一样的。

寿命：分为机械寿命和电气寿命。

安装形式：分为固定式和抽出式等。

额定电流：断路器最基本的参数，一般分为框架电流、脱扣器的额定电流和脱扣电流的整定值。

以上三种是逐渐减少的，框架电流和脱扣器的额定电流为固定值，大部分脱扣器的整定电流是可调的，部分不可调。

二、常用断路器性能参数汇总NSX系列该系列额定绝缘电压为：800V，额定工作电压为：690V，额定冲击耐压为：8KV，工作频率为：AC50/60HZ；其框架分为100/160/250A、400/630A 两种尺寸大小；其脱扣器有磁脱扣、热磁脱扣和电子脱扣器。

断路器的工作原理断路器是一种用来保护电路免受过载和短路的电气设备。

它在电路中起着非常重要的作用，能够及时切断电路，保护电器和设备免受损坏。

本文将介绍断路器的工作原理，以帮助读者更好地了解这一电气设备。

一、断路器的基本原理1.1 断路器的主要组成部分包括熔断器、触发器和触发机构。

1.2 熔断器是断路器的核心部件，其作用是在电路过载或短路时熔断，切断电路。

1.3 触发器是用来控制断路器动作的装置，可以手动或自动触发。

二、断路器的工作原理2.1 当电路中出现过载或短路时，电流会急剧增加，超过了熔断器的额定电流。

2.2 过载或短路时，熔断器内部的熔丝会熔断，导致电路断开，停止电流流动。

2.3 触发器感应到电路异常后，会立即触发，使断路器快速动作，切断电路，保护电器和设备。

三、断路器的保护作用3.1 断路器可以有效地保护电器和设备免受过载和短路的损害。

3.2 断路器的动作速度很快，可以在电路异常时立即切断电流，减少损失。

3.3 断路器可以手动或自动复位，恢复电路供电，提高电路的可靠性和安全性。

四、断路器的分类和应用4.1 按照额定电流分为低压断路器和高压断路器，用于不同电压等级的电路。

4.2 按照动作方式分为熔断断路器和磁断路器，适用于不同的电路保护需求。

4.3 断路器广泛应用于家庭、工业、商业等各种场所的电路保护中，是电气设备中不可或缺的一部分。

五、断路器的发展趋势5.1 随着科技的发展，断路器的智能化和数字化程度不断提高，能够实现远程监控和故障诊断。

5.2 断路器的节能性能不断改进，能够减少能源消耗，提高电路的效率。

5.3 断路器的安全性能不断提升，能够更好地保护电器和设备，确保电路运行的安全稳定。

总结：断路器作为电路保护的重要设备，其工作原理是基于熔断器和触发器的协同作用，能够及时切断电路，保护电器和设备免受损坏。

随着科技的不断进步，断路器的功能和性能将不断提升，为电路保护提供更加可靠和高效的保障。

断路器知识培训一、断路器的基本概念断路器是一种用来保护电气设备和电气线路免受过载和短路的装置。

它可以在电路中断开电流，并保护电气设备不受过载或短路的损害。

断路器通常被安装在电气系统的入口处，以便在出现故障时能够及时切断电路。

断路器的基本结构包括断路器主体、触发装置、过流保护装置、手动操作机构、状态显示装置等。

二、断路器的分类1. 按用途分类（1）配电断路器：用于保护配电系统和电气设备。

（2）发电机断路器：用于保护发电机和发电系统。

（3）输电线路断路器：用于保护输电线路和变电站等设备。

2. 按动作方式分类（1）熔断式断路器：利用熔断器在过载或短路时熔断开路。

（2）磁力式断路器：利用电磁释放器在过载或短路时产生磁力切断电路。

（3）热力式断路器：利用热释放器在过载时热带膨胀导致动作切断电路。

3. 按额定电流分类（1）低压断路器：额定电压不超过1000V的断路器。

（2）高压断路器：额定电压在1000V以上的断路器。

三、断路器的基本特性1. 额定电流：断路器额定工作电流是最大允许通过的电流，也是断路器正常工作时的电流值。

2. 断路能力：断路器的断路能力是指其在短路条件下能够安全切断电路的能力，通常用短路电流的大小来表示。

3. 隔离性能：断路器在分断电路时能够有效隔离电源与负载，以确保人员和设备的安全。

4. 过载保护：断路器能够对连续过载和短时过载进行保护，在过载情况下及时切断电路。

5. 短路保护：断路器能够在电路发生短路时迅速切断电路，以防止设备受到损坏。

四、断路器的安装和维护1. 安装要求（1）断路器的安装应符合设计要求，要采取防护措施确保安全。

（2）断路器的接线要正确，接触良好，紧固可靠。

（3）断路器的使用环境应干燥、通风，并且远离易燃易爆物品。

2. 检修维护（1）需要定期对断路器进行检查和保养，保持设备的状态良好。

（2）定期检查断路器的接线、触点和连接部件是否正常，要及时清除灰尘和杂物。

（3）定期检查断路器的性能和动作特性，确保其正常工作。

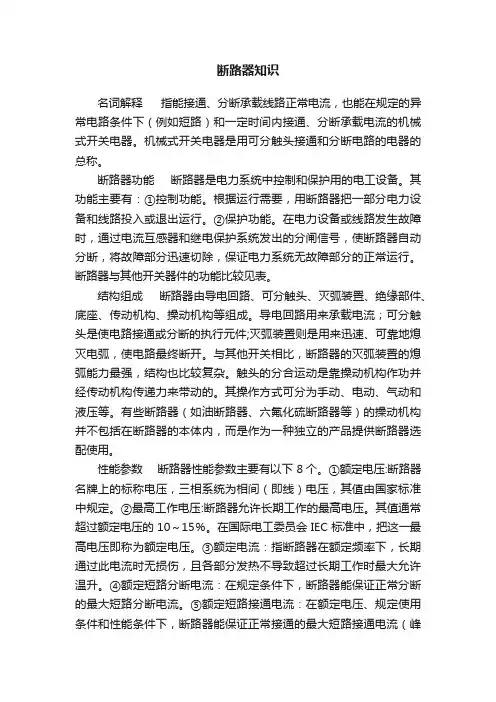

断路器知识名词解释指能接通、分断承载线路正常电流，也能在规定的异常电路条件下（例如短路）和一定时间内接通、分断承载电流的机械式开关电器。

机械式开关电器是用可分触头接通和分断电路的电器的总称。

断路器功能断路器是电力系统中控制和保护用的电工设备。

其功能主要有：①控制功能。

根据运行需要，用断路器把一部分电力设备和线路投入或退出运行。

②保护功能。

在电力设备或线路发生故障时，通过电流互感器和继电保护系统发出的分闸信号，使断路器自动分断，将故障部分迅速切除，保证电力系统无故障部分的正常运行。

断路器与其他开关器件的功能比较见表。

结构组成断路器由导电回路、可分触头、灭弧装置、绝缘部件、底座、传动机构、操动机构等组成。

导电回路用来承载电流；可分触头是使电路接通或分断的执行元件;灭弧装置则是用来迅速、可靠地熄灭电弧，使电路最终断开。

与其他开关相比，断路器的灭弧装置的熄弧能力最强，结构也比较复杂。

触头的分合运动是靠操动机构作功并经传动机构传递力来带动的。

其操作方式可分为手动、电动、气动和液压等。

有些断路器（如油断路器、六氟化硫断路器等）的操动机构并不包括在断路器的本体内，而是作为一种独立的产品提供断路器选配使用。

性能参数断路器性能参数主要有以下 8个。

①额定电压:断路器名牌上的标称电压，三相系统为相间（即线）电压，其值由国家标准中规定。

②最高工作电压:断路器允许长期工作的最高电压。

其值通常超过额定电压的10～15％。

在国际电工委员会IEC标准中，把这一最高电压即称为额定电压。

③额定电流：指断路器在额定频率下，长期通过此电流时无损伤，且各部分发热不导致超过长期工作时最大允许温升。

④额定短路分断电流：在规定条件下，断路器能保证正常分断的最大短路分断电流。

⑤额定短路接通电流：在额定电压、规定使用条件和性能条件下，断路器能保证正常接通的最大短路接通电流（峰值）。

⑥额定短时耐受电流：在规定的使用和性能条件下，以及在确定的短时间内（例如2秒），断路器在闭合位置所能承载的电流有效值。

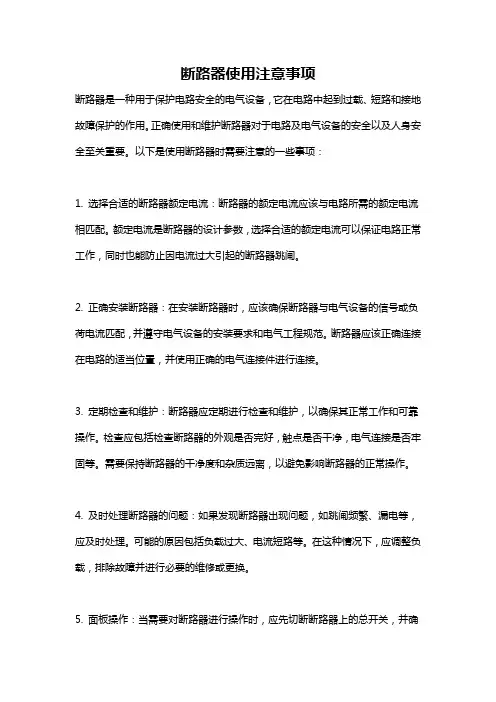

断路器使用注意事项断路器是一种用于保护电路安全的电气设备，它在电路中起到过载、短路和接地故障保护的作用。

正确使用和维护断路器对于电路及电气设备的安全以及人身安全至关重要。

以下是使用断路器时需要注意的一些事项：1. 选择合适的断路器额定电流：断路器的额定电流应该与电路所需的额定电流相匹配。

额定电流是断路器的设计参数，选择合适的额定电流可以保证电路正常工作，同时也能防止因电流过大引起的断路器跳闸。

2. 正确安装断路器：在安装断路器时，应该确保断路器与电气设备的信号或负荷电流匹配，并遵守电气设备的安装要求和电气工程规范。

断路器应该正确连接在电路的适当位置，并使用正确的电气连接件进行连接。

3. 定期检查和维护：断路器应定期进行检查和维护，以确保其正常工作和可靠操作。

检查应包括检查断路器的外观是否完好，触点是否干净，电气连接是否牢固等。

需要保持断路器的干净度和杂质远离，以避免影响断路器的正常操作。

4. 及时处理断路器的问题：如果发现断路器出现问题，如跳闸频繁、漏电等，应及时处理。

可能的原因包括负载过大、电流短路等。

在这种情况下，应调整负载，排除故障并进行必要的维修或更换。

5. 面板操作：当需要对断路器进行操作时，应先切断断路器上的总开关，并确保仪表和负载电压降为零。

在操作时应穿戴绝缘手套，避免触摸暴露的导体，以防触电事故的发生。

6. 避免过度负荷：断路器的额定电流是根据其设计和性能而确定的。

在使用过程中，应避免将负载超过断路器的额定电流。

负载过大会导致断路器长时间工作，升高温度，从而影响断路器的寿命和可靠性。

7. 风险评估和预防：在使用断路器时，应进行风险评估，并采取相应措施进行预防。

例如，在高温环境中，可能需要选择适用于高温的特殊断路器。

如果电路需要保护防爆等级，应选择适合的防爆断路器等。

8. 温度监测：断路器应设置温度监测装置，以便及时检测和报警超温情况。

高温可能是电路出现问题的先兆，及时监测可以避免因温度过高导致的安全隐患。

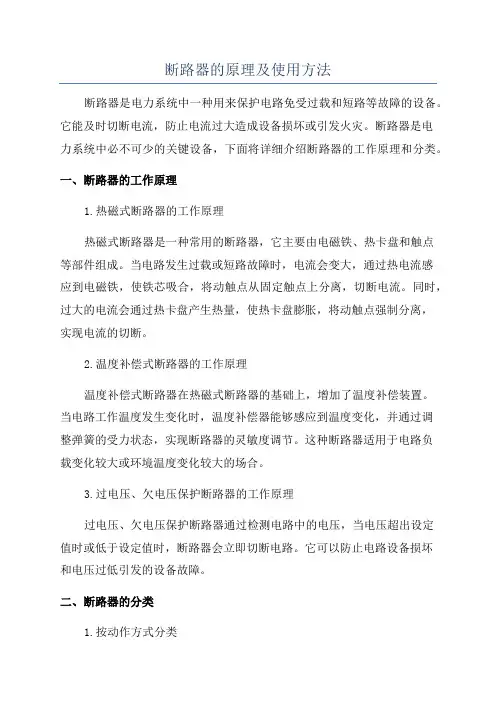

断路器的原理及使用方法断路器是电力系统中一种用来保护电路免受过载和短路等故障的设备。

它能及时切断电流，防止电流过大造成设备损坏或引发火灾。

断路器是电力系统中必不可少的关键设备，下面将详细介绍断路器的工作原理和分类。

一、断路器的工作原理1.热磁式断路器的工作原理热磁式断路器是一种常用的断路器，它主要由电磁铁、热卡盘和触点等部件组成。

当电路发生过载或短路故障时，电流会变大，通过热电流感应到电磁铁，使铁芯吸合，将动触点从固定触点上分离，切断电流。

同时，过大的电流会通过热卡盘产生热量，使热卡盘膨胀，将动触点强制分离，实现电流的切断。

2.温度补偿式断路器的工作原理温度补偿式断路器在热磁式断路器的基础上，增加了温度补偿装置。

当电路工作温度发生变化时，温度补偿器能够感应到温度变化，并通过调整弹簧的受力状态，实现断路器的灵敏度调节。

这种断路器适用于电路负载变化较大或环境温度变化较大的场合。

3.过电压、欠电压保护断路器的工作原理过电压、欠电压保护断路器通过检测电路中的电压，当电压超出设定值时或低于设定值时，断路器会立即切断电路。

它可以防止电路设备损坏和电压过低引发的设备故障。

二、断路器的分类1.按动作方式分类按动作方式分类，断路器分为热磁式断路器、电磁式断路器、气压式断路器等。

热磁式断路器一般用于低压电路，而电磁式断路器主要用于中小型电机保护，气压式断路器适用于电场等特殊环境。

2.按断路容量分类3.按应用范围分类按应用范围分类，断路器可以分为低压断路器和高压断路器。

低压断路器广泛应用于民用电器和小型电气设备，而高压断路器主要应用于输配电系统和工矿企业电力系统中。

4.按结构分类按结构分类，断路器可以分为开关型断路器、熔断器型断路器和开关用断路器。

开关型断路器是一种带有开关功能的断路器，熔断器型断路器使用熔断器作为切断元件，开关用断路器则主要用于电力系统的开关操作。

总之，断路器是电力系统中必不可少的保护设备，根据不同的工作原理和分类，可以满足不同电路的保护需求。

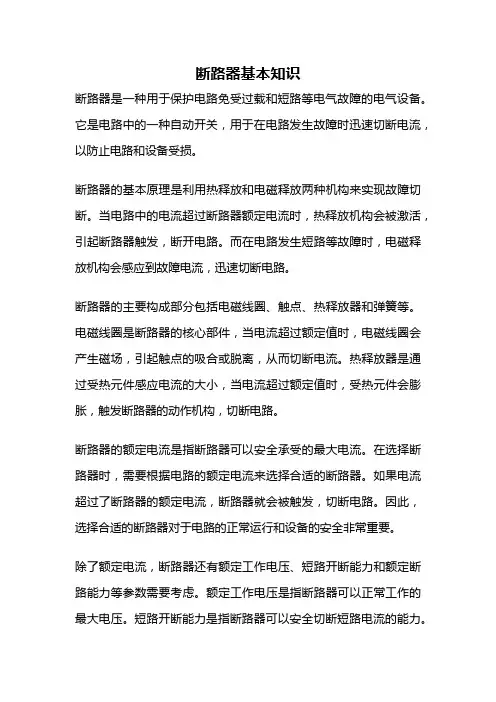

断路器基本知识断路器是一种用于保护电路免受过载和短路等电气故障的电气设备。

它是电路中的一种自动开关，用于在电路发生故障时迅速切断电流，以防止电路和设备受损。

断路器的基本原理是利用热释放和电磁释放两种机构来实现故障切断。

当电路中的电流超过断路器额定电流时，热释放机构会被激活，引起断路器触发，断开电路。

而在电路发生短路等故障时，电磁释放机构会感应到故障电流，迅速切断电路。

断路器的主要构成部分包括电磁线圈、触点、热释放器和弹簧等。

电磁线圈是断路器的核心部件，当电流超过额定值时，电磁线圈会产生磁场，引起触点的吸合或脱离，从而切断电流。

热释放器是通过受热元件感应电流的大小，当电流超过额定值时，受热元件会膨胀，触发断路器的动作机构，切断电路。

断路器的额定电流是指断路器可以安全承受的最大电流。

在选择断路器时，需要根据电路的额定电流来选择合适的断路器。

如果电流超过了断路器的额定电流，断路器就会被触发，切断电路。

因此，选择合适的断路器对于电路的正常运行和设备的安全非常重要。

除了额定电流，断路器还有额定工作电压、短路开断能力和额定断路能力等参数需要考虑。

额定工作电压是指断路器可以正常工作的最大电压。

短路开断能力是指断路器可以安全切断短路电流的能力。

额定断路能力是指断路器可以安全切断额定电流的能力。

断路器还有许多不同类型，例如空气断路器、熔断器、磁力式断路器和微型断路器等。

不同类型的断路器适用于不同的电路和设备。

例如，空气断路器适用于大型电力系统，可以切断高电流。

而微型断路器适用于小型电路和家用电器，可以提供短路和过载保护。

断路器是一种非常重要的电气设备，用于保护电路免受各种电气故障的影响。

通过合适的选择和使用断路器，可以确保电路和设备的安全运行，防止火灾和其他事故的发生。

因此，在设计和安装电路时，我们应该充分考虑断路器的选择和配置，以确保电路的可靠性和安全性。

断路器断路器按其使用范围分为高压断路器，和低压断路器，高低压界线划分比较模糊，一般将3kV以上的成为高压电器。

低压断路器又称自动开关，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器（欠压:电压小于正常输出的电压值,称为欠压. 失压:电压为零时,称为失压。

过载是指电流超过了设备的额定能力，短路短路就是电源未经过负载而直接由导线接通成闭合回路）它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件，一获得了广泛的应用。

分类：按操作方式分有：电动操作、储能操作和手动操作。

按结构分有：万能式和塑壳式。

按使用类别分有：选择型和非选择型。

按灭弧介质分有：油浸式、真空式和空气式。

按动作速度分有：快速型和普通型。

按极数分有：单级、二级、三级和四级等。

按安装方式分有：插入式、固定式和抽屉式等。

高压断路器(或称高压开关)是变电所主要的电力控制设备,具有灭弧特性,当系统正常运行时,它能切断和接通线路及各种电气设备的空载和负载电流;当系统发生故障时,它和继电保护配合,能迅速切断故障电流,以防止扩大事故范围.因此,高压断路器工作的好坏,直接影响到电力系统的安全运行；高压断路器种类很多，按其灭弧的不同，可分为：油断路器（多油断路器、少油断路器）、六氟化硫断路器（SF6断路器）、真空断路器、压缩空气断路器等————————————————————————另外断路器也是一种证券术语断路器Circuit Breakers当市场下跌达到一定幅度时，证券及商品交易所采取的暂停股票和股指期货交易的措施，下跌幅度通常是依据特定一段时间内下降的百分比。

例如，根据纽约证券交易所在1998年春季引入的新断路器，在道琼斯工业平均指数下跌10％、20％和30％时，股票交易暂停。

断路器基础知识一、内容简述断路器简单来说，就像是一个电力系统的“保护神”。

它的主要任务就是保护电路安全，防止电路因为过载或者短路而受损。

想象一下如果我们的家里面有很多电线，就像是很多小溪流汇聚成的大河。

有时候因为某些原因，这些电线可能会“洪水泛滥”，这时候就需要断路器来“挺身而出”，及时切断电流，防止电路“崩溃”。

具体来说断路器内部有一个特殊的装置，可以感知电流的变化。

当电流超过设定的安全值时，这个装置就会自动启动，切断电路从而防止电器损坏甚至引发火灾等危险情况。

所以无论是家庭电路还是大型工业设施，都离不开断路器的保护。

1. 断路器的重要性及在电力系统中的作用大家都知道，电是我们日常生活中不可或缺的一部分。

想象一下如果电突然中断，我们的生活会陷入怎样的困境呢？而断路器就是那个在关键时刻保障我们电力供应的“守护者”。

断路器到底有多重要呢？简单地说它就是电力系统的“保镖”，时刻守护着电力系统的安全。

当我们谈论电力系统时，断路器的作用就更加明显了。

想象一下一条繁忙的公路，车辆来来往往，络绎不绝。

如果其中一辆车出现故障，那就可能会影响到整条公路的畅通。

在电力系统中，断路器就像那个交通警察，一旦发现电路中的“车辆”（电流）出现问题，它就会立刻采取行动，切断问题源头，确保整个系统的安全。

断路器就像电力系统中的“守门人”，默默守护着我们的用电安全。

正是因为它的存在，我们才能安心地使用电力，享受它带来的便利和舒适。

所以我们应该更加重视断路器的知识学习，了解它的工作原理和性能特点，这样才能更好地保障我们的生活和财产安全。

2. 断路器的发展历程及现状断路器作为一种重要的电气保护设备，其发展可谓见证了人类电气技术的突飞猛进。

回溯历史最初的断路器形态简单，功能单一主要用于切断高电流，保护电路安全。

随着时间的推进，技术的进步和市场的需求不断推动断路器的发展。

如今的断路器，已经发展出多种类型，功能也越来越丰富。

它们不仅能够切断电流，还具备了短路保护、过载保护、漏电保护等多种功能，大大提高了用电的安全性。

一文讲清“断路器”所有知识一、什么是断路器，其工作原理是什么？断路器能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。

断路器一般由触头系统、灭弧系统、操作机构、脱扣器、外壳等构成。

断路器按其使用范围分为高压断路器和低压断路器，高低压界线划分比较模糊，一般将3KV以上的断路器称为高压电器。

断路器工作原理：断路器工作原理是当短路时，大电流产生的磁场克服反力弹簧，脱扣器拉动操作机构动作，开关瞬时跳闸。

当过载时，电流变大，发热量加剧，双金属片变形到一定程度推动机构动作，电流越大，动作时间越短。

断路器有电子型的，使用互感器采集各相电流大小，与设定值比较，当电流异常时微处理器发出信号，使电子脱扣器带动操作机构动作。

二、断路器主要的作用有两个方面（1）控制作用。

即根据运行需要，投入或切除部分电力设备或线路。

（2）保护作用。

即在电力设备或线路发生故障时，通过继电保护及自动装置作用于断路器，将故障部分从电网中迅速切除，以保证电网非故障部分的正常运行。

高压断路器1.正常情况下接通和断开高压电路中的空载及负荷电流。

2.在系统发生故障时能与保护装置和自动装置相配合，迅速切断故障电流，防止事故扩大，从而保证系统安全运行。

断路器其实就是一种开关，它和其他普通开关的不同点主要在：1.适用电压等级高2.灭弧介质及方式，有真空，少油，多油及六氟化硫等等3.灭弧能力强，效果好。

漏电保护器做为低压断路器（又称空气开关或自动开关），这种断路器的原理是火线和地线相连接时，会起到保护作用。

会自动断开。

一般漏电人体触电，就会自动断路。

断路器在日常生活中应用得比较广，各种电器内保护电路、家庭用电线路中的触电保护器等。

其作用是：当电路中发生短路时，断路器瞬间动作，断开电源，保护线路。

如果人触电，断路器瞬间动作，断开电源，就能起到保安作用。

断路器的质量好坏直接关系到是否能真正起到保安作用，因此，家用断路器质量是关键，一定要买有生产产址，生产日期，质量保证书。

断路器控制回路基础知识断路器是电力系统中的一种保护设备，主要作用是在电路出现短路或过负荷时切断电路，保护电器设备不被损坏。

而对于断路器的控制回路而言，它是维持断路器运行的重要部分。

控制回路是指在断路器的开关、测试等操作时，需要通过一系列的电气元件来实现的控制回路。

这些电气元件包括接触器、按钮、指示灯、热继电器等。

在断路器的控制回路中，还会涉及到开关分离和重合器、锁等其他装置，以便对断路器进行远程控制或自动化控制。

在控制回路中，开关分离和重合器是常见的电器元件。

在正常情况下，断路器运行时可以借助开关分离器进行分离，控制电路与电源隔离，并在到达目标位置后重合。

而重合器主要作用则是在断路器运行时完成主触头和副触头的接触操作。

除此之外，控制回路中的安全装置也是至关重要的。

其中，热继电器可以帮助监测电路的温度，当电路过载时通过溢流保护动作。

而相位保持器则能有效地保护交流电路中异步电机的安全运行，从而减少电路受损的情况。

在断路器控制回路中，如何正确使用按钮也是需要重视的。

在正常的设备维护工作中，往往需要对设备进行测试，但这时就需要给断路器发送信号来控制它切断电路。

而当需要重新让电路通电时，就需要通过另外的信号来控制断路器接通电路。

此外，灯具是一种重要的指示器件，它可以帮助实现对设备状态的追踪。

例如，可以通过一盏红灯来显示设备的停机状态，而通过绿灯来显示设备正常运行。

总而言之，在断路器控制回路中，每一个电气元件都承担着非常重要的任务。

只有将它们合理地配置和运用，才能更好地保护电器设备的安全运行。

在实际操作过程中，必须根据不同的实际情况来选择合适的元件和配置模式，从而确保控制回路能够正常运行。

一、断路器（空气开关）常识简介断路器，又称空气开关，也称自动开关，低压断路器。

原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。

目前，家庭总开关常见的有闸刀开关配瓷插保险（已被淘汰）或空气开关（带漏电保护的小型断路器）。

目前家庭使用DZ系列的空气开关，常见的有以下型号/规格：C16、C25、C32、C40、C63等规格，其中C表示脱扣电流，即起跳电流，例如C32表示起跳电流为32安，一般安装6500W 热水器要用C32，安装7500W、328500W热水器要用C40的空开。

（注：功率÷电压=安培，即6500W÷220V=29.55≈32A）二、产品描述◆制造厂商：施耐德梅兰日兰（法国施耐德电气）[注：当前品牌融合，产品上面的LOGO乃施耐德]◆产品系列：EA9=Easy9系列◆产品类别：R=漏电保护断路器（断路器+漏电模块）；◆分断能力：N=6000A◆极数：2=2P◆脱扣曲线（C）：保护常规负载和配电线缆◆额定电流：6A 10A 16A 20A 25A 32A 40A 50A 63A◆额定剩余动作电流：30=30mA◆可检测剩余电流类型C：C=AC类三、基本参数◆符合标准：GB16917/IEC61009；◆额定电压：（AC V）：230/400◆额定电流：（A）：6 ~ 63◆分断能力：（KA）：6◆脱扣特性：C◆额定剩余动作电流：30mA，AC类◆极数：1P+N/2/3/4P◆机械寿命：20，000次◆接线：6～32，适用于25mm2及以下导线；40～63，适用于35mm2及以下导线；◆获得CCC认证证书四、主要优点EA9R漏电保护断路器，为预拼装式漏电保护断路器（断路器+漏电附件），是最大限度地避免了误拼装漏电附件的风险。

可同时提供过载、短路、漏电保护功能。

当发生漏电保护装置动作时，装置的正面有红色的机械指示可区别漏电故障与其它保障。

五、选择断路器（空气开关）安培计算法1匹=735W≈750W1.5匹=1.5×750W=1125W2匹=2×750W=1500W2.5匹=2.5×750W=1875 W 此计算法以此类推。
