断路器培训资料(基础)
Copyright © Sieyuan Electric Co., Ltd. All Rights Reserved.
Page 10
21:03
1.1 LW36-40.5—布置图
LW36-40.5外附CT产品布置图
Sieyuan Electric
Copyright © Sieyuan Electric Co., Ltd. All Rights Reserved.
Copyright © Sieyuan Electric Co., Ltd. All Rights Reserved.
Page 19
21:03
1.2 ZW39-31.5/40.5—产品基本原理
灭弧原理： 真空断路器本体内安装的是陶瓷外壳、外露式不锈钢屏蔽筒结构、触头 为CuCr50材料、杯状纵磁场真空灭弧室。当机构接到分闸信号脱扣后，在分 闸弹簧作用下，真空灭弧室触头向下运动，当6±1mm超程走完后，动静触头 分开，触头之间产生电弧，在纵磁场作用下，电弧沿触头表面切线方向快速 运动，均匀扩散，避免了电弧聚集，在电流过零时，自然熄弧。同时纵磁场 可以维持低的电弧电压，小的电弧能量和小的电腐蚀率，这样电弧的烧损度 最轻，开断能力和电寿命得到提高。
Sieyuan Electric
Copyright © Sieyuan Electric Co., Ltd. All Rights Reserved.
Page 4
21:03
1.1 LW36系列—产品基本原理
Sieyuan Electric
Copyright © Sieyuan Electric Co., Ltd. All Rights ReservW36-40.5—布置图
LW36-40.5内附CT产品布置图
《断路器知识培训》课件
THANKS源自感谢观看等环境下的断路器型号。
断路器的使用方法与注意事项
正确安装和接线
按照电路要求正确安装和接线，确保接线牢 固、接触良好。
操作规范
按照操作规范正确使用断路器，避免误操作 导致设备损坏或安全事故。
操作前检查
在使用断路器前，应先检查其外观和指示器 是否正常，如有异常应及时处理。
注意安全距离和绝缘保护
在使用和维护断路器时，应保持安全距离， 并采取适当的绝缘保护措施。
断路器的发展趋势与未来展望
断路器技术的发展趋势
随着科技的不断进步，断路器技术也在不断发展。未来，断路器将会更加智能化、小型化、可靠化和 长寿命化。新型的断路器将具有更高的分断能力和更短的切断时间，能够更好地满足电力系统和其他 领域的需求。
智能断路器的应用前景
智能断路器是一种新型的断路器，它具有远程控制、监测和保护等功能。智能断路器可以通过通讯接 口与上位机进行通讯，实现远程监控和控制。未来，智能断路器的应用将更加广泛，能够为电力系统 和其他领域的设备提供更加可靠和安全的保护。
断路器的分类与特点
总结词
断路器有多种分类方式，包括按极数、按用途、按安装方式和按脱扣方式等。不同种类的断路器具有不同的特点 和应用范围。
详细描述
断路器可以根据不同的标准进行分类。按极数可以分为单极、双极和三极断路器；按用途可以分为家用、工业用 和商用以等；按安装方式可以分为固定式和抽屉式；按脱扣方式可以分为热磁脱扣、电子脱扣和混合脱扣等。不 同种类的断路器具有不同的特点和应用范围，用户应根据实际需求选择合适的断路器。
02 03
断路器在家用电器领域的应用
在家用电器领域，断路器主要用于控制和保护电冰箱、洗衣机、空调等 设备的电路。它可以防止电器设备过载、短路等故障，保障家庭用电安 全。
断路器的使用方法与注意事项
正确安装和接线
按照电路要求正确安装和接线，确保接线牢 固、接触良好。
操作规范
按照操作规范正确使用断路器，避免误操作 导致设备损坏或安全事故。
操作前检查
在使用断路器前，应先检查其外观和指示器 是否正常，如有异常应及时处理。
注意安全距离和绝缘保护
在使用和维护断路器时，应保持安全距离， 并采取适当的绝缘保护措施。
断路器的发展趋势与未来展望
断路器技术的发展趋势
随着科技的不断进步，断路器技术也在不断发展。未来，断路器将会更加智能化、小型化、可靠化和 长寿命化。新型的断路器将具有更高的分断能力和更短的切断时间，能够更好地满足电力系统和其他 领域的需求。
智能断路器的应用前景
智能断路器是一种新型的断路器，它具有远程控制、监测和保护等功能。智能断路器可以通过通讯接 口与上位机进行通讯，实现远程监控和控制。未来，智能断路器的应用将更加广泛，能够为电力系统 和其他领域的设备提供更加可靠和安全的保护。
断路器的分类与特点
总结词
断路器有多种分类方式，包括按极数、按用途、按安装方式和按脱扣方式等。不同种类的断路器具有不同的特点 和应用范围。
详细描述
断路器可以根据不同的标准进行分类。按极数可以分为单极、双极和三极断路器；按用途可以分为家用、工业用 和商用以等；按安装方式可以分为固定式和抽屉式；按脱扣方式可以分为热磁脱扣、电子脱扣和混合脱扣等。不 同种类的断路器具有不同的特点和应用范围，用户应根据实际需求选择合适的断路器。
02 03
断路器在家用电器领域的应用
在家用电器领域，断路器主要用于控制和保护电冰箱、洗衣机、空调等 设备的电路。它可以防止电器设备过载、短路等故障，保障家庭用电安 全。
110kV断路器、隔离开关培训课件
2 隔离开关的结构及工作原理
各类隔离开关（刀闸）结构形式简介：
1.导电部分 由静触头、动触头、导电杆和接线板组成，户外刀闸的静、 动触头接触处还带有防护罩。
2.绝缘部分 动静触头分别固定在两套支持瓷瓶上，动触头固定在套管 瓷瓶上。 3.传动部分 主轴，拐臂，绝缘子、手动或电动操作机构等。 4.底座部分 由钢架组成。支持瓷瓶或套管瓷瓶以及传动主轴都固定在 底座上。底座应接地。
3 断路器、隔离开关的检修与维护
3.绝缘部分： 高压开关和刀闸主要对绝缘支持瓷瓶、绝缘传动瓷瓶、开 关、刀闸本体绝缘瓷瓶的对地和断口间二部分的绝缘检查、测 试和清理。 低压开关和刀闸主要对导电部分对地、相间和断口间三部 分的绝缘检查、测试和清理。 4、机械传动部分： 高、低压开关和刀闸主要对杠杆传动、四连杆传动、齿轮 传动、链条轮或凸轮传动的元件进行检查、维护。 5、操动机构部分： 高、低压开关和刀闸主要对合闸机构、保持机构、分闸机 构、输出装置、辅助设备进行检查、维护。
3 断路器、隔离开关的检修与维护
2、断路器灭弧部分：（开关） 真空开关主要检查真空室（真空泡）表面应光洁无裂纹， 测量真空泡合闸接触电阻,可对真空泡进行分合闸耐压试验，以 检测是否现漏气等； SF6开关主要检查SF6气体压力表指示是否正常；对SF6气体 进行检漏，压力过低时要进行补气，还应对SF6气体进行微水测 量，还要测量导电回路的直流电阻，保证良好的导电性。
2 隔离开关的结构及工作原理
高压隔离开关的外观形式简介二：
折 叠 曲 柄 型
2 隔离开关的结构及工作原理
高压隔离开关的外观形式简介三：
剪 刀 夹 合 型
ห้องสมุดไป่ตู้
2 隔离开关的结构及工作原理
高压隔离开关的外观形式简介四：
断路器精品PPT课件
高
压
开
关
开关柜（又称成套开关或成套配电装置） ：它
柜
是以断路器为主的电气设备；是指生产厂家根
据电气一次主接线图的要求，将有关的高低压
电器（包括控制电器、保护电器、测量电器）
以及母线、载流导体、绝缘子等装配在封闭的
或敞开的金属柜体内，作为电力系统中接受和
分配电能的装置。
二、高压开关柜的分类
结构类型
铠装式 各室间用金属板隔离且接地，如KYN型和KGN型 间隔式 各室间是用一个或多个非金属板隔离，如JYN型 箱式 断路器手车本身落地，推入柜内；
断路器的 置放
落地式 断路器手车本身落地，推入柜内； 中置式 手车装于开关柜中部，手车的装卸需要装载车。
绝缘 类型
空气绝缘金属封闭开关柜 SF6气体绝缘金属封闭开关设备(充气柜)
分支 母线
上口 静触 头盒
包括：母线套管（支持、固 定母线排，并使母线排对柜 体绝缘）；
主母线（汇集、分配电能）； 分支母线（从主母线引出的
分支至断路器上口静触头） 静触头盒（支持、固定断路
器上口静触头，并使上口静 触头对柜体绝缘）
电
缆
室 电流互感器、出线高压
结 构
电缆、过电压保护器
（避雷器）、电压传感
路 ③ 液压机构，指以高压油推动活塞实现分合闸的操作机构。 器 的 ④ 气动机构，指以高压力的压缩空气推动活塞实现分合闸的操作机构。
分 ⑤ 操作机构还有组合式的，例如气动弹簧机构是由气动机构实现合闸，由弹簧机构分
类
闸。
操作机构一般为独立产品，一种型号的操作机构可以配几种型号的断路器，一种型号的
断路器可以配几种型号的操作机构。
断路器基础知识 运行培训
《断路器培训知识》课件
配电设备进行控制和保护。
家庭用电领域的应用案例
家庭电路保护
断路器用于家庭电路中，作为过 载和短路保护装置，保障家庭用 电安全。
家电设备控制
断路器用于控制家电设备，如电 饭煲、洗衣机、空调等，通过通 断电路来控制设备的启动和停止 。
其他领域的应用案例
交通运输
在交通运输领域，断路器用于控制和 保护车辆、船舶和飞机上的电气设备 。
高效化
为了提高能源利用率和减少能源浪费，断路器技术正朝着高效化方向 发展，采用新型材料和优化结构设计，提高断路器的能效和可靠性。
未来断路器的发展方向
集成化
未来断路器将更加集成化，将多种功能集成于一个设备中，减少 设备数量和占地面积，同时提高设备的可靠性和安全性。
绿色环保
未来断路器将更加注重环保和节能，采用环保材料和节能设计，降 低能耗和排放，符合可持续发展要求。
断路器的工作原理
总结词
断路器的工作原理主要基于电流的热效应和磁场作用 。当电路中的电流超过预定值时，断路器内部的热元 件或电磁铁会产生动作，推动触点断开，从而切断电 路。
详细描述
断路器的工作原理基于电流的热效应和磁场作用。当电 路中的电流超过预定值时，断路器内部的热元件会因为 电流的热效应而发热变形，推动触点断开，切断电路。 同时，磁场作用也会在电流过载时产生吸力，使断路器 动作断开电路。此外，在短路情况下，短路电流会产生 很大的磁场力，迅速推动断路器的触点断开，切断电路 。通过这种工作原理，断路器能够在电流过载或短路时 自动切断电路，保护电路设备免受过流引起的损坏。
断路器的安装与使用
正确安装
按照产品说明书正确安装 断路器，确保接线牢固， 避免误操作导致设备损坏 或触电危险。
定期检查
家庭用电领域的应用案例
家庭电路保护
断路器用于家庭电路中，作为过 载和短路保护装置，保障家庭用 电安全。
家电设备控制
断路器用于控制家电设备，如电 饭煲、洗衣机、空调等，通过通 断电路来控制设备的启动和停止 。
其他领域的应用案例
交通运输
在交通运输领域，断路器用于控制和 保护车辆、船舶和飞机上的电气设备 。
高效化
为了提高能源利用率和减少能源浪费，断路器技术正朝着高效化方向 发展，采用新型材料和优化结构设计，提高断路器的能效和可靠性。
未来断路器的发展方向
集成化
未来断路器将更加集成化，将多种功能集成于一个设备中，减少 设备数量和占地面积，同时提高设备的可靠性和安全性。
绿色环保
未来断路器将更加注重环保和节能，采用环保材料和节能设计，降 低能耗和排放，符合可持续发展要求。
断路器的工作原理
总结词
断路器的工作原理主要基于电流的热效应和磁场作用 。当电路中的电流超过预定值时，断路器内部的热元 件或电磁铁会产生动作，推动触点断开，从而切断电 路。
详细描述
断路器的工作原理基于电流的热效应和磁场作用。当电 路中的电流超过预定值时，断路器内部的热元件会因为 电流的热效应而发热变形，推动触点断开，切断电路。 同时，磁场作用也会在电流过载时产生吸力，使断路器 动作断开电路。此外，在短路情况下，短路电流会产生 很大的磁场力，迅速推动断路器的触点断开，切断电路 。通过这种工作原理，断路器能够在电流过载或短路时 自动切断电路，保护电路设备免受过流引起的损坏。
断路器的安装与使用
正确安装
按照产品说明书正确安装 断路器，确保接线牢固， 避免误操作导致设备损坏 或触电危险。
定期检查
断路器知识培训精品PPT课件
Hydrau断lic/路Ma器gn工eti作c C原irc理uit Breakers
衔铁的一个脚移动偏心脱扣组件上的锁扣，使触头 断开，手柄 移向OFF位置。
铁芯弹簧特性
铁芯弹簧提供 “吸持” 与 “脱扣” 特性。额定电流时，每个线圈 值产生有细微差别的输出力，铁芯弹簧因而能精细地确保 100% 吸持 ，以及 125% 脱扣。
固定夹........................................811
锁环.......................................... 812
线圈末端连接线 ................. 813
接触件....................................... 815
分励脱扣双线圈 (3 端子) 继电器脱扣双线圈 (4 端子)
双线圈
Voltage Coil 电压线圈
Current Coil 电流线圈
分励脱扣双线圈 (3 端子)
继电器脱扣双线圈 (4 端子)
电路选择
纯开关: 与串联脱扣相同, 但没有感应线圈. 无需过 载保护时, 起开关作用.
可带/不带辅助开关.
性能不受环境温度的变化(见下一张幻灯片)。有用的温度 范围:-40到85摄氏度
起跳点准确保护设备和导线 过载起跳后可以马上重置 辅助功能和其它可以特别定制
缺点:
安装位置影响产品灵敏度
稳定的起跳点
安装位置
安装示意图如下图 安装在桌面上或天花板上需要特别定制
液压电磁式断路器
液压电磁式断路器的磁路 是一个特制的电磁铁.
白炽灯 变压器 电容器输入滤波器供电 电动马达
高涌流

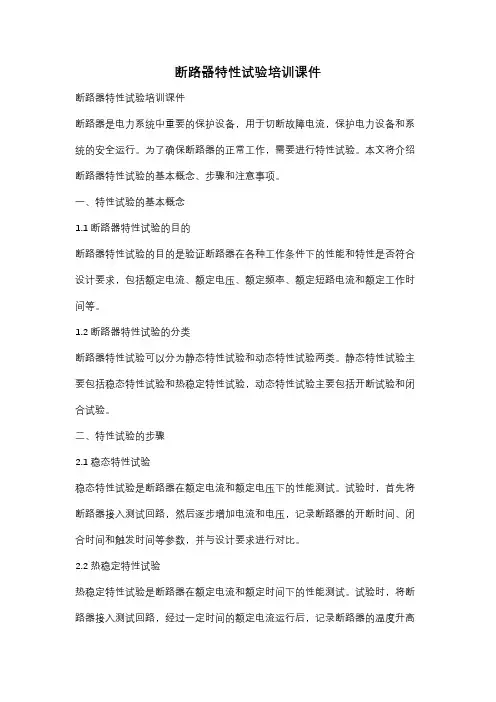

断路器特性试验培训课件
断路器特性试验培训课件断路器特性试验培训课件断路器是电力系统中重要的保护设备，用于切断故障电流，保护电力设备和系统的安全运行。
为了确保断路器的正常工作，需要进行特性试验。
本文将介绍断路器特性试验的基本概念、步骤和注意事项。
一、特性试验的基本概念1.1 断路器特性试验的目的断路器特性试验的目的是验证断路器在各种工作条件下的性能和特性是否符合设计要求，包括额定电流、额定电压、额定频率、额定短路电流和额定工作时间等。
1.2 断路器特性试验的分类断路器特性试验可以分为静态特性试验和动态特性试验两类。
静态特性试验主要包括稳态特性试验和热稳定特性试验，动态特性试验主要包括开断试验和闭合试验。
二、特性试验的步骤2.1 稳态特性试验稳态特性试验是断路器在额定电流和额定电压下的性能测试。
试验时，首先将断路器接入测试回路，然后逐步增加电流和电压，记录断路器的开断时间、闭合时间和触发时间等参数，并与设计要求进行对比。
2.2 热稳定特性试验热稳定特性试验是断路器在额定电流和额定时间下的性能测试。
试验时，将断路器接入测试回路，经过一定时间的额定电流运行后，记录断路器的温度升高情况，并与设计要求进行对比。
2.3 开断试验开断试验是断路器在额定电流和额定短路电流下的性能测试。
试验时，首先将断路器接入测试回路，然后通过外部短路装置产生额定短路电流，记录断路器的开断时间和开断电压等参数，并与设计要求进行对比。
2.4 闭合试验闭合试验是断路器在额定电流和额定电压下的性能测试。
试验时，将断路器接入测试回路，逐步增加电流和电压，记录断路器的闭合时间和闭合电压等参数，并与设计要求进行对比。
三、特性试验的注意事项3.1 安全措施特性试验涉及高电压和大电流，必须严格遵守安全操作规程，佩戴绝缘手套和绝缘鞋等个人防护用品，确保试验人员的安全。
3.2 试验装置特性试验需要使用专用试验装置，包括电流源、电压源、短路装置和数据采集系统等。
试验装置必须符合相关标准要求，并经过校准和检验，确保试验结果的准确性和可靠性。
220kVSF6断路器结构及动作原理培训PPT课件
5
LW24—252断路器
导电回路：
断路器处于合闸时，电流流经导体——梅花触头——支 座——静触头——主触头——压气缸——中间触头——支 座——梅花触头流向导体。
6
LW24—252断路器
灭弧原理：
分闸时，由绝缘拉杆带动动触头 一起向下运动，气缸内的SF6气体被压 缩，气压增大，气缸内外形成压力差 ，当动、静弧触头脱离时产生电弧， 静弧触头拉出喷口喉部时，被压缩的 SF6气体通过喷口吹弧，电弧被高速的 SF6气体包围，弧柱中的左右电子被 SF6捕获，当电流过零时，SF6气体不 断吹向弧隙，弧隙很快恢复绝缘，使 电弧熄灭。
10
LW24—252断路器
合闸操作：
弹簧机构在分闸位置，合闸弹簧3—5已储能。棘轮轴3—4承受联接在棘轮 3—3上的合闸弹簧3—5逆时针方向的力矩，此力矩被储能保持掣子3—6和合闸掣 子3—7锁住。 合闸操作的步骤如下： a）合闸电磁铁3—8的线圈接受合闸信号后带电，掣子3—9动作，冲击合闸掣子 3—7； b）合闸掣子3—7向顺时针方向旋转，释放储能保持掣子3—6； c）储能保持掣子3—6逆时针旋转释放B销，棘轮3—3在合闸弹簧力的作用下，逆 时针方向旋转，同时带动棘轮3—4旋转，使凸轮3—1推动拐臂3—14顺时针方向 旋转，并带动拐臂轴3—15上的拐臂3—18顺时针方向旋转,同时压缩分闸弹簧3— 2储能； d）拐臂3—14通过联板直接操动断路器本体合闸； e）合闸操作完成后的机构状态如上图C所示。A销再次被合闸保持掣子3—13锁住 。
合闸时，绝缘拉杆向上运动，这 时所有的运动部件按分闸操作的反方 向动作，SF6气体进入压气缸，动触头 最终到达合闸位置。
7
LW24—252断路器
弹簧操动机构截面图
8
LW24—252断路器
导电回路：
断路器处于合闸时，电流流经导体——梅花触头——支 座——静触头——主触头——压气缸——中间触头——支 座——梅花触头流向导体。
6
LW24—252断路器
灭弧原理：
分闸时，由绝缘拉杆带动动触头 一起向下运动，气缸内的SF6气体被压 缩，气压增大，气缸内外形成压力差 ，当动、静弧触头脱离时产生电弧， 静弧触头拉出喷口喉部时，被压缩的 SF6气体通过喷口吹弧，电弧被高速的 SF6气体包围，弧柱中的左右电子被 SF6捕获，当电流过零时，SF6气体不 断吹向弧隙，弧隙很快恢复绝缘，使 电弧熄灭。
10
LW24—252断路器
合闸操作：
弹簧机构在分闸位置，合闸弹簧3—5已储能。棘轮轴3—4承受联接在棘轮 3—3上的合闸弹簧3—5逆时针方向的力矩，此力矩被储能保持掣子3—6和合闸掣 子3—7锁住。 合闸操作的步骤如下： a）合闸电磁铁3—8的线圈接受合闸信号后带电，掣子3—9动作，冲击合闸掣子 3—7； b）合闸掣子3—7向顺时针方向旋转，释放储能保持掣子3—6； c）储能保持掣子3—6逆时针旋转释放B销，棘轮3—3在合闸弹簧力的作用下，逆 时针方向旋转，同时带动棘轮3—4旋转，使凸轮3—1推动拐臂3—14顺时针方向 旋转，并带动拐臂轴3—15上的拐臂3—18顺时针方向旋转,同时压缩分闸弹簧3— 2储能； d）拐臂3—14通过联板直接操动断路器本体合闸； e）合闸操作完成后的机构状态如上图C所示。A销再次被合闸保持掣子3—13锁住 。
合闸时，绝缘拉杆向上运动，这 时所有的运动部件按分闸操作的反方 向动作，SF6气体进入压气缸，动触头 最终到达合闸位置。
7
LW24—252断路器
弹簧操动机构截面图
8
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
装配
根据规定的技术要求，将零件和部件进行配合和连接，使之成 为半成品或成品的过程，称为装配。机械的装配是机械自造过 程中最后一个环节，它包括装配、调整、检验和试验等工作。 装配过程使零件、套件、组件和部件获得一定的相互位置关系， 所以装配过程也是一种工艺过程。
装配分类
为了保证有效地进行装配工作，通常将机器划分为若 干能进行独立装配的装配单元。 零件是组成机器的最小单元。 套件是在每一个基准零件上装上一个或若干个零件构 成的。组件是在一个基准件上，装上若干零件和套件 构成的。从而进行的装配工作成为组装。 部件是在一个基准件上，装上若干组件、套件和零件 构成的，为此而进行的装配工作称为部装。 一台机器则是在一个基准件上，装上若干部件、组件、 套件和零件构成的，为此进行的装配工作称为总装。
什么是工艺？
1、工艺(process) ： 将原材料或半成品加工成产品的方法、技术等。如：创造新
工艺，制造新产品。也就是一个过程中用到的方法和技术，通 常是从概念到实物或从材料到到产品的过程里所用到的方法和 技术都可以称为工艺。
工艺文件
工艺文件是主要是把如何在过程中实现成最终的产品的操 作文件。应用于生产的叫生产工艺文件， 有的称为标准作 业流程（Standard Operation Procedure），也有称为作业 指导书（Work Instruction）。 我们目前的工艺文件主要有，作业指导书、通用工艺文件、 加工工艺卡片、装配工艺卡片、装配流转卡、检验工艺文 件、标准化作业等；
单元二
断路器装配工艺 要求及关键工序
设置
对于装配人员的要求
• 装配工应进行质量和安全、专业技术知识和相关质量体系文件的培 训，使装配人员具备本岗位应知应会的能力。
• 熟悉装配图纸以及技术条件，了解产品的结构以及每个零件的作用、 相互连接关系。
• 工具准备、按就近原则顺序排列好，以方便使用，经常使用的工具 用阴影板刻好模块，以减少寻找工具的时间。
5月通过型式试验，同年7月首家通过机械部、电力部 鉴定的新一代真空断路器；
●产品列入“九五国家科技成果重点推广计划指南项 目”（五）和第一、三批“全国城乡电网建设与改造 所需主要设备产品及生产企业推荐目录”；
●其中VS1-12/1250-31.5获“国家级新产品”称号
概述
3、VS1技术特点： 主导电回路和操动机构整体性设计 主导电回路复合绝缘 成熟的操动机构 系列化程度高，规格齐全 130，000余台的挂网运行经验 可靠性高，运行成本低 性能卓越，性价比高 4、 VS1满足标准：
卡时一定要注意尺寸是否与轴、销配合正确； • 尺寸相近的轴承注意区分； • 辅助开关的位置以及连板注意不要装配反； • 二次元件必须按合同说明选用； • 拉杆与真空灭弧室编号要记录正确； • 主要螺纹连接必须使用螺纹锁固剂，运动部件使用润滑脂； • 整机装配完毕要转动灵活，部件均要有一定的间隙窜动。
Welcome to VCB Technology Training
本培训的重点
装配工艺的基础知识； 断路器装配工艺要求及关键工序设置； VS1真空断路器的基本知识； VS1真空断路器的装配； 3AS、E-VAC系列固封断路器的基本知识及装配要点； VE24固封断路器的基本装配知识；
单元一 装配工艺基础知识
• 所用的零件必须观察是否是合格零件，发现有问题的元件和零件， 及时更换。
• 装配使用的紧固件均应有良好的保护镀层，附件有良好电镀和涂漆。
关键工序的设置目的
关键工序就是在一定期间，一定条件下对需要重点控制的 关键质量特性以及生产过程中的薄弱环节采取特殊的措施 和方法，加强控制，使工序加工、装配质量处于良好的状 态，保证产品达到规定的质量要求。
关键工序的设置原则
属于以下工序之一，可以考虑设置为关键工序： 1、加工或装配后零部件获得的质量特性对产品的精
度、性能、安全、寿命有重要影响的工序； 2、工艺要求高、加工或者装配难度大以及对后续工 序
有较大影响的工序； 3、质量不稳定，容易出现不合格品的工序； 4、质量信息反馈中发现不合格品较多的质量也行加工
单元三
VS1真空断路器 的基本知识
概述
一、产品概述
1、VS1用途 2、VS1在常州森源 3、VS1技术特点 4、VS1满足的是三相50Hz，额定电压为 12KV的户内高压开关设备，作为电网设备、工矿企业 动力设备的保护和控制单元；
2、VS1在伊顿电力： ● VS1真空断路器是常州森源参与开发研制，于1997年
装配过程中的注意点
• 所有装配必须严格按照通用工艺文件和作业指导书，零件选用 严格按施工说明；
• 所有传动部件中的销类零件必须使用润滑脂润滑； • 主轴装配中注意正、偏拐臂之分，标准正拐臂与西门子正拐臂
之分，标准大拐臂与西门子大拐臂之分； • 主轴装配中必须注意各套管的准确性与间隙； • 注意轴类、销类零件固定是使用挡圈还是挡卡，使用挡圈和挡
或者装配工序； 5、由于物料短缺或生产安排等需要需要短期加强控制
的工序。 具体参考关键工序控制工艺守则0CS.686.100
断路器装配检测项目
