第三章基本立体的投影、截交线、相贯线§1立体的投影1．1平面立体的投影本节教学目标：掌握平面立体的投影特性和作图方法；掌握拉伸体的形成、投影及画法；熟悉平面立体表面中特殊位置的点、线的三面投影及画法。
重点：平面立体的投影特性及表面取点、取线的投影。
难点：平面立体表面中特殊位置处点、线的投影。
引入：通过对前面知识的学习已经知道，很多的机械零件都是由一些简单的基本形体组成，比如螺栓，我们可以将它分成正六棱柱、圆柱体和圆锥台三部分。
如果我们要绘制此螺栓的三视图，同学们都应该知道必须要绘制正六棱柱、圆柱体和圆锥台的三视图。
任何一个复杂的物体都可以看成由基本体组成，按组成基本体表面的性质进行分类，基本体可分为平面体和曲面体。
平面立体侧表面的交线称为棱线若平面立体所有棱线互相平行，称为棱柱。
若平面立体所有棱线交于一点，称为棱锥。
1.1.1棱柱的投影1. 以正六棱柱为例，分析平面立体的结构，（1）正六棱柱共有几个表面？有何关系？（2）正六棱柱共有几条侧棱？有何关系？提问：1）不同位置的投影有什么不同？2）应怎样放置最合理？提示：使尽可能多的表面和棱线处于特殊位置。
2.投影特性分析（1）投影分析：上、下两个底面——平行的两个侧面——其余的几个侧面（2）三面投影图分析（3）绘图步骤：1）建立投影面系；2）根据三等原则绘制三面投影；3）区分可见性。
3. 棱柱体的投影特性（重点：学生应掌握）（1）当棱柱的底面平行于某一投影面时，棱柱的投影在该面上为与底面相等的正多边形。
（2）另两面投影为几个相邻的矩形线框。
4. 棱柱表面取点、线重点：所取的点、线属于棱柱的哪个面上？进而再求三面投影。
***若点所在平面的投影可见，点的投影可见；若平面的投影积聚成直线，点的投影也可见。
例：例：已知四棱柱，试完成其Ｖ、Ｈ投影。
（图7-1）图7-1四棱柱的投影1.1.2棱锥的投影棱锥的投影是棱锥各顶点同面投影连线的集合。
1. 棱锥的定义2. 棱锥的形体分析（1）投影分析：下底面——顶点——其余的几个侧面（2）三面投影图分析（3）绘图步骤：1）建立投影面系；2）根据三等原则绘制三面投影；3）区分可见性。
机械《机械制图》优质教案(相贯线)第一章：相贯线的概念与性质1.1 相贯线的定义解释相贯线的基本概念，让学生理解相贯线是两个相互交叉的圆柱面或圆锥面的交线。
通过实际图例展示相贯线的表现形式，帮助学生形成直观的认识。
1.2 相贯线的性质介绍相贯线的性质，如相贯线是封闭的、相交于一点等。
利用图示和实例，解释相贯线与主视图、俯视图、左视图的关系。
第二章：相贯线的绘制方法2.1 利用主视图和俯视图绘制相贯线讲解如何通过观察主视图和俯视图来确定相贯线的形状和位置。
提供练习题，让学生通过观察主视图和俯视图，绘制相应的相贯线。
2.2 利用左视图和俯视图绘制相贯线讲解如何通过观察左视图和俯视图来确定相贯线的形状和位置。
提供练习题，让学生通过观察左视图和俯视图，绘制相应的相贯线。
第三章：相贯线的计算方法3.1 利用数学方法计算相贯线的方程讲解如何利用数学方法计算相贯线的方程，包括直线、圆、圆锥等。
提供练习题，让学生通过计算，求出相贯线的方程。
3.2 利用计算机软件绘制相贯线介绍一些常用的计算机软件，如AutoCAD、SolidWorks等，用于绘制相贯线。
提供练习题，让学生利用计算机软件，绘制相贯线。
第四章：相贯线的应用实例4.1 相贯线在机械设计中的应用讲解相贯线在机械设计中的重要性，如用于确定零件的配合关系等。
提供实例，展示相贯线在机械设计中的应用。
4.2 相贯线在机械制造中的应用讲解相贯线在机械制造中的重要性，如用于确定加工路径等。
提供实例，展示相贯线在机械制造中的应用。
第五章：相贯线的测量与检验5.1 利用测量工具测量相贯线讲解如何利用测量工具，如卡尺、量角器等，测量相贯线的长度、角度等。
提供练习题，让学生利用测量工具，测量相贯线的长度、角度等。
5.2 相贯线的检验方法讲解相贯线的检验方法，如利用三视图检验、利用计算机软件检验等。
提供实例，展示相贯线的检验过程。
第六章：相贯线的投影变换6.1 相贯线在不同投影面上的表现讲解相贯线在不同投影面上的变换规律，让学生理解主视图、俯视图和左视图之间的关系。

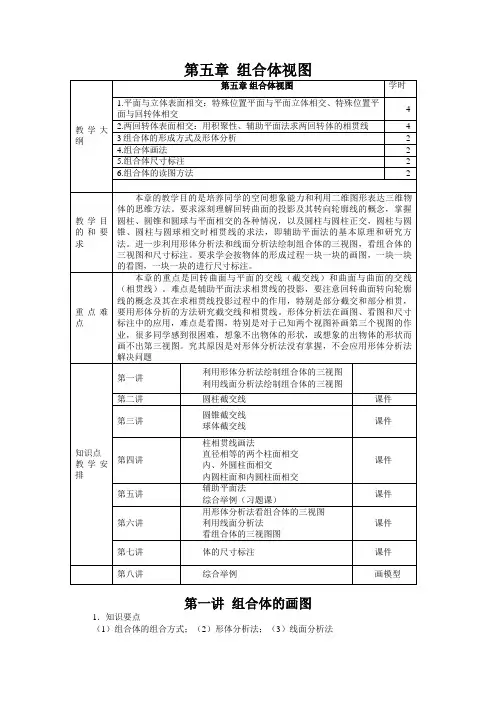

第五章组合体视图第一讲组合体的画图1．知识要点（1）组合体的组合方式；（2）形体分析法；（3）线面分析法2．教学设计：在讲解组合体的画图方法时，要紧紧抓住两个顺序（①组合体的各基本几何体的画图顺序。
一般按组合体的生成过程先画基础形体,再画局部细节；②同一个形体三个视图的画图顺序。
一般先画形状特征最明显的那个视图，或有积聚性的视图）。
可先给出模型或实体仿真模型，引导同学作形体分析，然后按形体分析的过程绘制三视图。
这个过程要反复进行几次，可停下来让同学画一个模型的三视图，教师观察同学的画图方法，对不正确的方法给予纠正，直到同学掌握正确的观察方法和画图方法为止。
线面分析法是形体分析的补充。
3．课前准备：上课之前要准备好模型，模型要能够充分体现形体分析法的特点。
4．教学内容（1）组合体的组成方式（形体分析法）叠加如图5-1所示图5-1叠加切割如图5-2所示图5-2切割相切如图5-3所示图5-3相切图5-4为常见的画图错误，主视图上的错误原因是因为没有认识到立体是一个实体，即由各种材料制造成的立体，板和柱面的结合部分柱面已经消失，所以不存在转向轮廓线。
左视图上的错误原因是没有考虑宽相等，不作形体分析。
图5-4常见错误画法.综合如图5-5所示图5-5综合（2）用线面分析法绘制组合体的三视图（图5-6和图5-7）图5-6平面立体的线面分析图5-7曲面立体的线面分析5．作业习题集：按模型或立体图绘制三视图。
第二讲圆柱截交线教学内容圆柱体与平面相交有三种情况：1)当截平面与圆柱体的轴线垂直时，截交线为圆或圆弧；2)当截平面与圆柱体的轴线平行时，截交线为两条线段；3)当截平面与圆柱体的轴线倾斜时，截交线为椭圆或椭圆弧。
表4-1圆柱截交线[例1]根据立体图绘制三视图（利用课件中的动画讲解）【形体分析】基本形体为圆柱体，先用一个侧平面和水平面切去一角，侧平面和柱面的交线为线段，水平面和柱面的交线为圆弧；再用两个正平面和水平面切去一个矩形槽，矩形槽的侧面和柱面的交线为线段，槽的底面与柱面的交线为圆弧。
